2002 Peugeot 307 SW Упутство за употребу (in Serbian)

VUČA PRIKOLICE, KAMP-
PRIKOLICE, ČAMCA...
Koristite samo originalne sprave
za vuču PEUGEOT koje su testirane
i odobrene prilikom proizvodnje vozila.
Montažu ovog uređaja treba da
obavi ovlašćeni PEUGEOT servis.
Vaše vozilo je prvenstveno
predviđeno za prevoz osoba i prtlja-
ga, ali se može koristiti i za vuču prikolice.
Pri vuči prikolice, vozilo je izloženo
većem naporu, a od vozača zahteva
posebnu pažnju.
Gustina vazduha se smanjuje sa
povećanjem nadmorske visine, čime
se smanjuju osobine motora.
Maksimalno vučno opterećenje treba
smanjiti za 10 % za svakih
1000 metara nadmorske visine.Preporuke za vožnju
Raspodela opterećenja:
teret u priko-
lici tako rasporedite da najteže predme-
te stavite što bliže osovini i opteretite je
što bliže dozvoljenom maksimumu, ali
ga, ipak, nemojte prekoračiti.
Hlađenje motora: kada prikolicu
vučete uzbrdo, povećava se tempe-
ratura tečnosti za hlađenje motora.
Kako se ventilator pokreće strujom,
njegov kapacitet hlađenja ne zavisi
od režima motora.
Menjač zato prebacite u viši stepen
prenosa, da smanjite režim motora, a
i brzinu smanjite.
Najveće dozvoljeno vučno optere-
ćenje na dužim usponima zavisi od
nagiba uspona i spoljašnje tempera-ture.
U svakom slučaju, pažljivo pratite
temperaturu tečnosti za hlađenjemotora.
U slučaju da se upali kontrolna sijali-
ca, zaustavite vozilo čim to bude
moguće i ugasite motor. Pneumatici:
proverite pritisak u
gumama na vučnom vozilu i na pri-
kolici i pridržavajte se preporučenogpritiska. Kočenje: vuča prikolice povećava
put kočenja. Svetla: proverite ispravnost svih
svetala na prikolici.
Bočni vetar: vodite računa o pove-
ćanoj osetljivosti na bočni vetar.
PRAKTIČNE INFORMACIJE 121

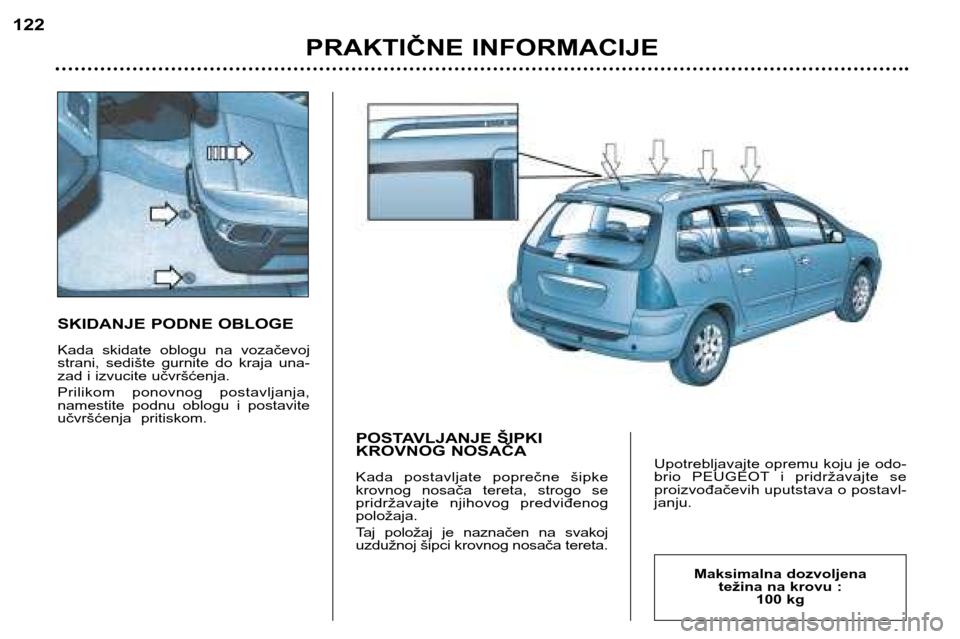

SKIDANJE PODNE OBLOGE
Kada skidate oblogu na vozačevoj
strani, sedište gurnite do kraja una-
zad i izvucite učvršćenja.
Prilikom ponovnog postavljanja,
namestite podnu oblogu i postavite
učvršćenja pritiskom.POSTAVLJANJE ŠIPKI
KROVNOG NOSAČA
Kada postavljate poprečne šipke
krovnog nosača tereta, strogo se
pridržavajte njihovog predviđenogpoložaja.
Taj položaj je naznačen na svakoj
uzdužnoj šipci krovnog nosača tereta.Upotrebljavajte opremu koju je odo-
brio PEUGEOT i pridržavajte se
proizvođačevih uputstava o postavl-janju.
PRAKTIČNE INFORMACIJE
122
Maksimalna dozvoljena
težina na krovu : 100 kg

PRAKTIČNE INFORMACIJE123

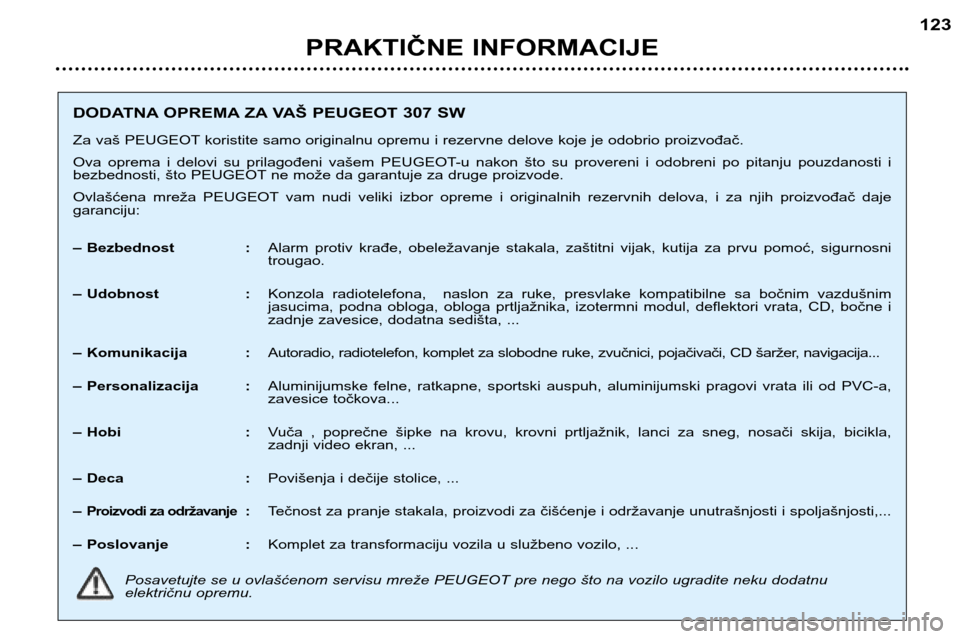

DODATNA OPREMA ZA VAŠ PEUGEOT 307 SW Za vaš PEUGEOT koristite samo originalnu opremu i rezervne delove koje je odobrio proizvođač.
Ova oprema i delovi su prilagođeni vašem PEUGEOT-u nakon što su provereni i odobreni po pitanju pouzdanosti i
bezbednosti, što PEUGEOT ne može da garantuje za druge proizvode.
Ovlašćena mreža PEUGEOT vam nudi veliki izbor opreme i originalnih rezervnih delova, i za njih proizvođač daje garanciju:
– Bezbednost : Alarm protiv krađe, obeležavanje stakala, zaštitni vijak, kutija za prvu pomoć, sigurnosni trougao.
– Udobnost : Konzola radiotelefona, naslon za ruke, presvlake kompatibilne sa bočnim vazdušnim
jasucima, podna obloga, obloga prtljažnika, izotermni modul, deflektori vrata, CD, bočne i
zadnje zavesice, dodatna sedišta, ...
– Komunikacija : Autoradio, radiotelefon, komplet za slobodne ruke, zvučnici, pojačivači, CD šaržer, navigacija...
– Personalizacija : Aluminijumske felne, ratkapne, sportski auspuh, aluminijumski pragovi vrata ili od PVC-a,
zavesice točkova...
– Hobi : Vuča , poprečne šipke na krovu, krovni prtljažnik, lanci za sneg, nosači skija, bicikla,
zadnji video ekran, ...
– Deca : Povišenja i dečije stolice, ...
–
Proizvodi za održavanje: Tečnost za pranje stakala, proizvodi za čišćenje i održavanje unutrašnjosti i spoljašnjosti,...
– Poslovanje : Komplet za transformaciju vozila u službeno vozilo, ...
Posavetujte se u ovlašćenom servisu mreže PEUGEOT pre nego što na vozilo ugradite neku dodatnu
električnu opremu.

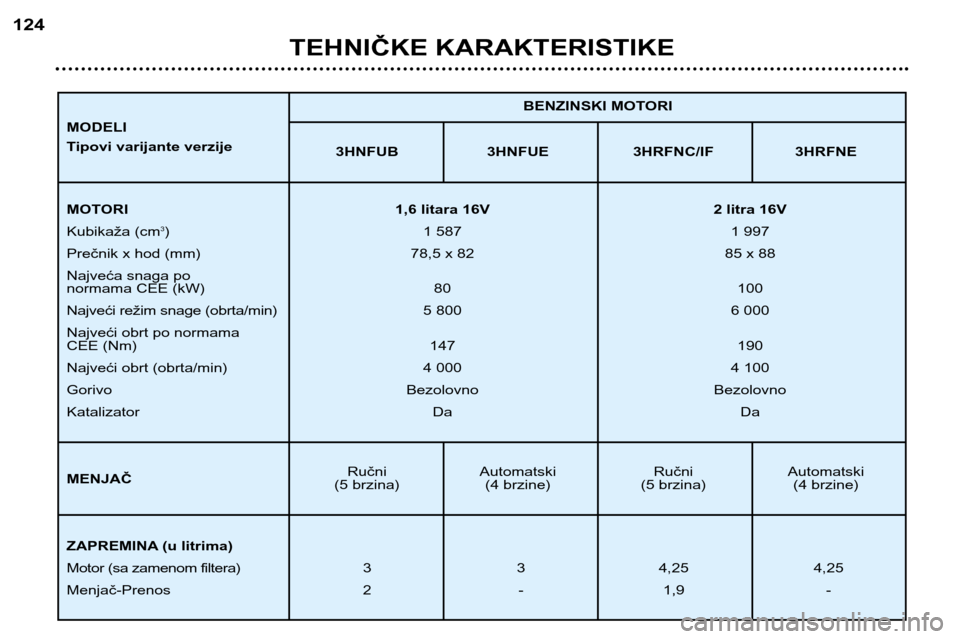

TEHNIČKE KARAKTERISTIKE
124
3HNFUB 3HNFUE 3HRFNC/IF 3HRFNE
Ručni Automatski Ručni Automatski
(5 brzina) (4 brzine) (5 brzina) (4 brzine) BENZINSKI MOTORI
MOTORI
1,6 litara 16V 2 litra 16V
Kubikaža (cm 3
) 1 587 1 997
Prečnik x hod (mm) 78,5 x 82 85 x 88 Najveća snaga po
normama CEE (kW) 80 100
Najveći režim snage (obrta/min) 5 8006 000
Najveći obrt po normama CEE (Nm) 147190
Najveći obrt (obrta/min) 4 000 4 100
Gorivo Bezolovno Bezolovno
Katalizator DaDa
ZAPREMINA (u litrima)
Motor (sa zamenom filtera) 3 3 4,25 4,25
Menjač-Prenos 2 - 1,9 -
MODELI
Tipovi varijante verzije MENJAČ

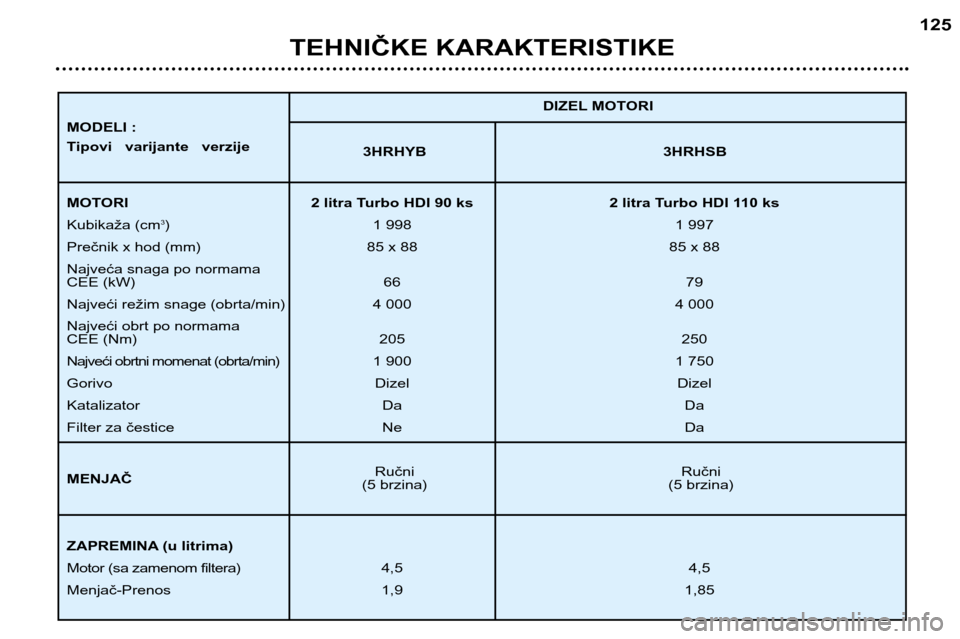

TEHNIČKE KARAKTERISTIKE125
3HRHYB 3HRHSB
Ručni Ručni
(5 brzina) (5 brzina) DIZEL MOTORI
MOTORI 2 litra Turbo HDI 90 ks 2 litra Turbo HDI 110 ks Kubikaža (cm
3
) 1 998 1 997
Prečnik x hod (mm) 85 x 88 85 x 88Najveća snaga po normama
CEE (kW) 66 79
Najveći režim snage (obrta/min) 4 000 4 000
Najveći obrt po normama
CEE (Nm) 205 250
Najveći obrtni momenat (obrta/min) 1 9001 750
Gorivo DizelDizel
Katalizator Da Da
Filter za čestice Ne Da
ZAPREMINA (u litrima)
Motor (sa zamenom filtera) 4,5 4,5
Menjač-Prenos 1,9 1,85
MODELI :
Tipovi varijante verzije MENJAČ

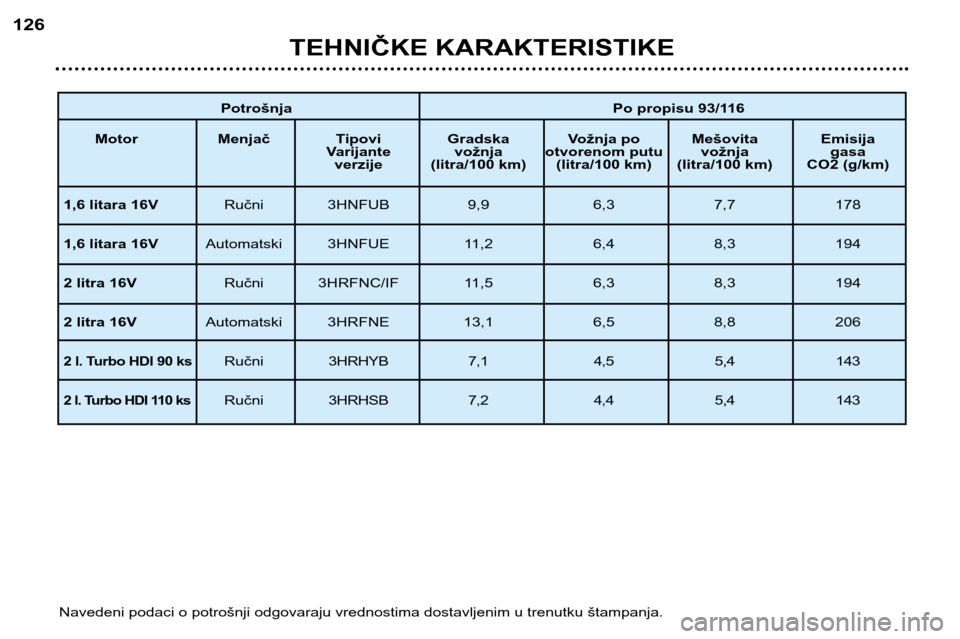

PotrošnjaPo propisu 93/116
Motor Menjač Tipovi Gradska Vožnja po Mešovita Emisija Varijante vožnja otvorenom putu vožnja gasaverzije (litra/100 km) (litra/100 km) (litra/100 km) CO2 (g/km)
1,6 litara 16V Ručni 3HNFUB 9,9 6,3 7,7 178
1,6 litara 16V Automatski 3HNFUE 11,2 6,4 8,3 194
2 litra 16V Ručni 3HRFNC/IF 11,5 6,3 8,3 194
2 litra 16V Automatski 3HRFNE 13,1 6,5 8,8 206
2 l. Turbo HDI 90 ksRučni3HRHYB 7,1 4,5 5,4 143
2 l. Turbo HDI 110 ksRučni3HRHSB 7,2 4,4 5,4 143
TEHNIČKE KARAKTERISTIKE
126
Navedeni podaci o potrošnji odgovaraju vrednostima dostavljenim u trenutku štampanja.

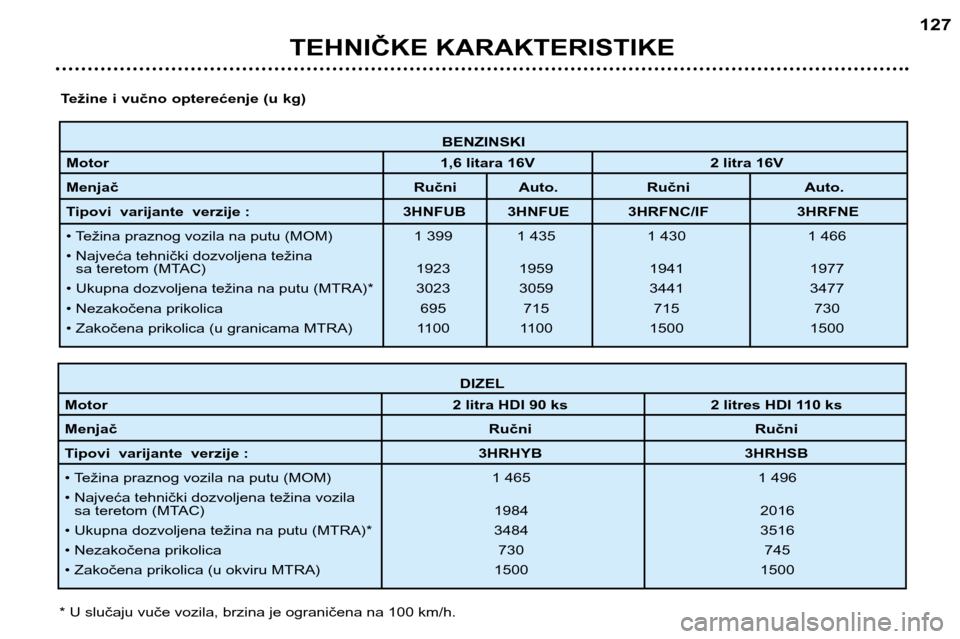

BENZINSKI
Motor 1,6 litara 16V 2 litra 16V
Menjač Ručni Auto. Ručni Auto.
Tipovi varijante verzije : 3HNFUB 3HNFUE 3HRFNC/IF 3HRFNE
• Težina praznog vozila na putu (MOM) 1 399 1 435 1 430 1 466
• Najveća tehnički dozvoljena težina sa teretom (MTAC) 1923 1959 1941 1977
• Ukupna dozvoljena težina na putu (MTRA)* 3023 3059 3441 3477
• Nezakočena prikolica 695 715 715 730
• Zakočena prikolica (u granicama MTRA) 1100 1100 1500 1500
TEHNIČKE KARAKTERISTIKE 127
Težine i vučno opterećenje (u kg)
* U slučaju vuče vozila, brzina je ograničena na 100 km/h. DIZEL
Motor 2 litra HDI 90 ks 2 litres HDI 110 ks
Menjač Ručni Ručni
Tipovi varijante verzije : 3HRHYB 3HRHSB
• Težina praznog vozila na putu (MOM) 1 465 1 496
• Najveća tehnički dozvoljena težina vozila sa teretom (MTAC) 1984 2016
• Ukupna dozvoljena težina na putu (MTRA)* 3484 3516
• Nezakočena prikolica 730 745
• Zakočena prikolica (u okviru MTRA) 1500 1500

TEHNIČKE KARAKTERISTIKE
128

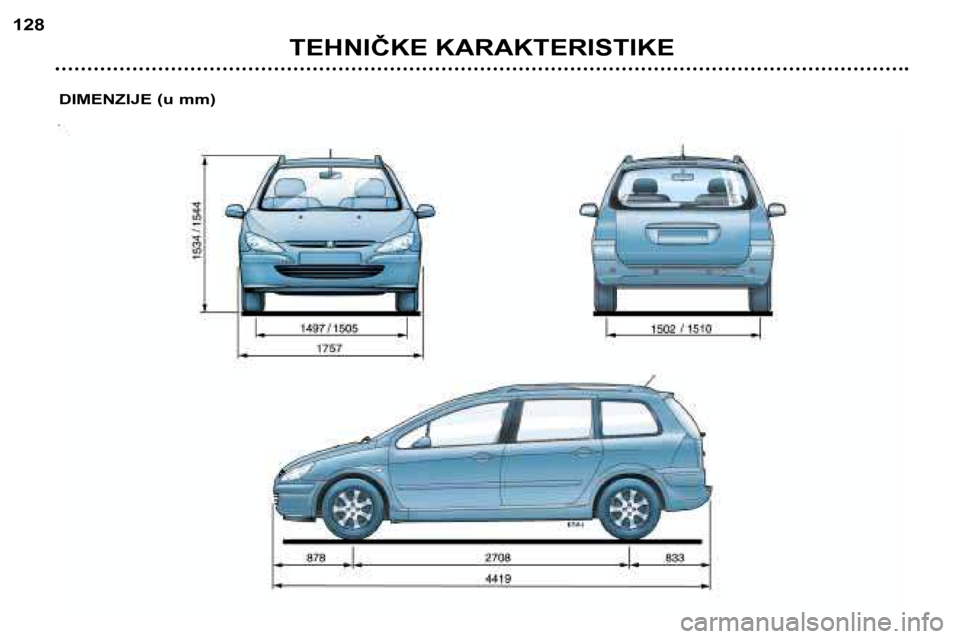

DIMENZIJE (u mm)
