2002 Peugeot 307 SW Упутство за употребу (in Serbian)

ZAMENA OSIGURAČA
Kutije sa osiguračima se nalaze
ispod komandne table (na strani
vozača) i u predelu motora.
Rezervni osigurači i hvataljka Asu
fiksirani u unutrašnjosti poklopca
kutije sa osiguračima ispod instru-ment-table.
Skidanje i postavljanje osigurača
Pre zamene osigurača, obavezno
pronađite uzrok pregorevanja i otklo-
nite ga. Brojevi osigurača su navede-
ni u kutiji sa osiguračima. Koristite hvataljku A.
Neispravan osigurač uvek zameni-
te osiguračem jednake jačine. Osigurači ispod komandne table
Za četvrtinu kruga odvrtite vijak
novčićem i skinite poklopac da
pristupite osiguračima.
PRAKTIČNE INFORMACIJE
114
Osigurač br.Jačina Namena
1 10 A Zadnje svetlo za maglu.
2 15 A Zadnji brisač.
4 15 A Prednji podizači prozora.
5 15 A Levo stop svetlo za vuču.
7 20 A Zadnje i prednje krovno svetlo, čitač mape - Upaljač -
Utičnica 12 V napred - Svetlo pregrade za rukavice -
Komanda poklopca.
Ispravan
Hvataljka ANeispravan

Osigurači u motorskom prostoru
Kutija sa osiguračima
Da biste pristupili kutiji sa osigurači-
ma u motorskom prostoru (poredakumulatora): otvorite poklopac.
Posle intervencije, vrlo pažljivo
spustite poklopac i haubu.
PRAKTIČNE INFORMACIJE
116
Električno kolo vašeg
vozila može da radi uz
serijsku opremu ili opcije.
Pre priključenja neke dodatne ili
pomoćne električne opreme,
posavetujte se u ovlašćenom ser-
visu mreže PEUGEOT.
PEUGEOT ne prihvata nikakvu
odgovornost za troškove popravl-
janja vozila ili pojedinih delova
usled kvarova prouzrokovanih
postavljanjem dodatne ili pomoć-
ne opreme koju nije sam isporučio
ili preporučio i koja nije postavlje-
na prema njegovim propisima,posebno za uređaje koji troše više
od 10 miliampera.
* Maksi osigurači su dodatna
zaštita električnih sistema.
Bilo kakav zahvat mora biti pove-
ren ovlašćenom servisu mreže
PEUGEOT.
Osigurač br. Jačina Namena 1* 30 A Grupa motornog ventilatora.
2* 30 A Motor pumpe ESP/ ABS.
3* 30 A Elektroventil ESP/ ABS.
4* 60 A Napajanje BSI-a.
5* 70 A Napajanje BSI-a.
6* 20 A / 40 A Grejači sedišta / BSI za policijsko vozilo / Patrolno.
7* 30 A Kontakt - brava, snaga.
8* 70 A Grupa elektropumpe servo-upravljača.

PRAKTIČNE INFORMACIJE117

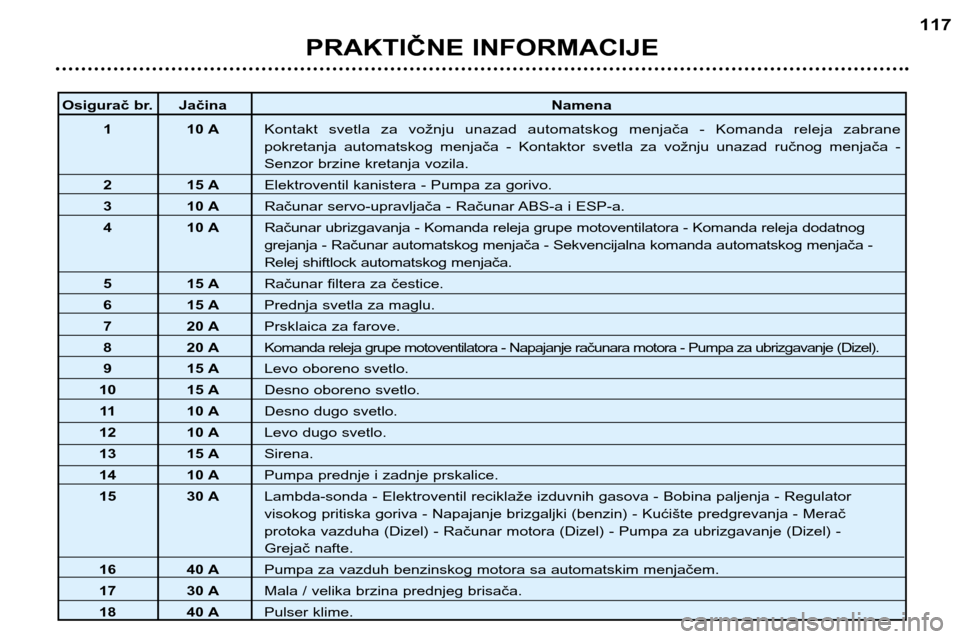

Osigurač br. Jačina
Namena
1 10 A Kontakt svetla za vožnju unazad automatskog menjača - Komanda releja zabrane
pokretanja automatskog menjača - Kontaktor svetla za vožnju unazad ručnog menjača -
Senzor brzine kretanja vozila.
2 15 A Elektroventil kanistera - Pumpa za gorivo.
3 10 A Računar servo-upravljača - Računar ABS-a i ESP-a.
4 10 A Računar ubrizgavanja - Komanda releja grupe motoventilatora - Komanda releja dodatnog
grejanja - Računar automatskog menjača - Sekvencijalna komanda automatskog menjača -
Relej shiftlock automatskog menjača.
5 15 A Računar filtera za čestice.
6 15 A Prednja svetla za maglu.
7 20 A Prsklaica za farove.
8 20 A Komanda releja grupe motoventilatora - Napajanje računara motora - Pumpa za ubrizgavanje (Dizel).
915 A Levo oboreno svetlo.
10 15 A Desno oboreno svetlo.
11 10 A Desno dugo svetlo.
12 10 A Levo dugo svetlo.
13 15 A Sirena.
14 10 A Pumpa prednje i zadnje prskalice.
15 30 A Lambda-sonda - Elektroventil reciklaže izduvnih gasova - Bobina paljenja - Regulator
visokog pritiska goriva - Napajanje brizgaljki (benzin) - Kućište predgrevanja - Merač
protoka vazduha (Dizel) - Računar motora (Dizel) - Pumpa za ubrizgavanje (Dizel) -
Grejač nafte.
16 40 A Pumpa za vazduh benzinskog motora sa automatskim menjačem.
17 30 A Mala / velika brzina prednjeg brisača.
18 40 A Pulser klime.

ZAMENA OSIGURAČA
Kutije sa osiguračima se nalaze
ispod komandne table (na strani
vozača) i u predelu motora.
Rezervni osigurači i hvataljka Asu
fiksirani u unutrašnjosti poklopca
kutije sa osiguračima ispod instru-ment-table.
Skidanje i postavljanje osigurača
Pre zamene osigurača, obavezno
pronađite uzrok pregorevanja i otklo-
nite ga. Brojevi osigurača su navede-
ni u kutiji sa osiguračima. Koristite hvataljku A.
Neispravan osigurač uvek zameni-
te osiguračem jednake jačine. Osigurači ispod komandne table
Za četvrtinu kruga odvrtite vijak
novčićem i skinite poklopac da
pristupite osiguračima.
PRAKTIČNE INFORMACIJE
114
Osigurač br.Jačina Namena
1 10 A Zadnje svetlo za maglu.
2 15 A Zadnji brisač.
4 15 A Prednji podizači prozora.
5 15 A Levo stop svetlo za vuču.
7 20 A Zadnje i prednje krovno svetlo, čitač mape - Upaljač -
Utičnica 12 V napred - Svetlo pregrade za rukavice -
Komanda poklopca.
Ispravan
Hvataljka ANeispravan

PRAKTIČNE INFORMACIJE115

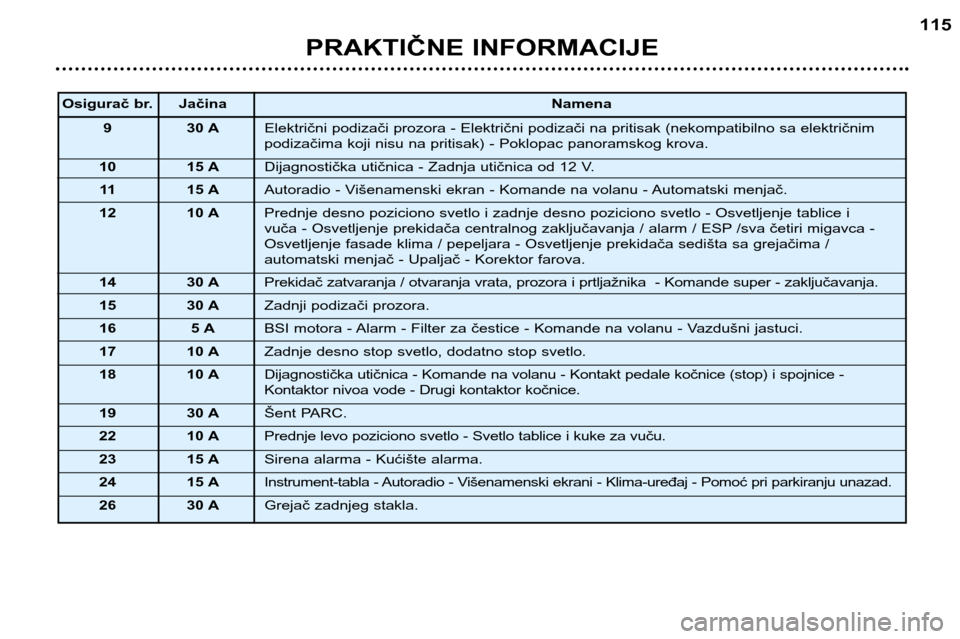

Osigurač br. Jačina
Namena
930 A Električni podizači prozora - Električni podizači na pritisak (nekompatibilno sa električnim
podizačima koji nisu na pritisak) - Poklopac panoramskog krova.
10 15 A Dijagnostička utičnica - Zadnja utičnica od 12 V.
11 15 A Autoradio - Višenamenski ekran - Komande na volanu - Automatski menjač.
12 10 A Prednje desno poziciono svetlo i zadnje desno poziciono svetlo - Osvetljenje tablice i
vuča - Osvetljenje prekidača centralnog zaključavanja / alarm / ESP/sva četiri migavca -
Osvetljenje fasade klima / pepeljara - Osvetljenje prekidača sedišta sa grejačima /
automatski menjač - Upaljač - Korektor farova.
14 30 A Prekidač zatvaranja / otvaranja vrata, prozora i prtljažnika - Komande super - zaključavanja.
15 30 A Zadnji podizači prozora.
16 5 A BSI motora - Alarm - Filter za čestice - Komande na volanu - Vazdušni jastuci.
17 10 A Zadnje desno stop svetlo, dodatno stop svetlo.
18 10 A Dijagnostička utičnica - Komande na volanu - Kontakt pedale kočnice (stop) i spojnice -
Kontaktor nivoa vode - Drugi kontaktor kočnice.
1930 A Šent PARC.
22 10 A Prednje levo poziciono svetlo - Svetlo tablice i kuke za vuču.
23 15 A Sirena alarma - Kućište alarma.
24 15 A Instrument-tabla - Autoradio - Višenamenski ekrani - Klima-uređaj - Pomoć pri parkiranju unazad.
26 30 A Grejač zadnjeg stakla.

ZAMENA METLICE BRISAČA
Stavljenje metlica brisača u
servisni položaj Manje od minuta posle prekida
kontakta, pritisnite komandu bri-
sača kako bi metlice došle na
sredinu vetrobrana (servisnipoložaj).
Zamena metlice Podignite krak brisača, iskopčaj-
te metlicu i skinite je.
Montirajte novu metlicu i spustitekrak.
Pažnja : kraća metlica se montira na
desni brisač vozila.
Da biste metlice vratili na mesto,
uspostavite kontakt i pritisnite
komandu brisača. FUNKCIJA UŠTEDAENERGIJE
Po prestanku rada motora, neke
funkcije (brisači, podizači prozora,
poklopac panoramskog krova, krov-
na svetla, autoradio, itd.) se ne mogu
koristiti duže od trideset minuta, kako
se ne bi ispraznio akumulator.
Kada prođe trideset minuta, na
višenamenskom ekranu se pojavljujeporuka
"Uključen program uštede
energije" , a pomenute funkcije se
prebacuju na dati program.
Da se vratite na trenutno korišćenje
ovih funkcija, ponovo pokrenite
motor i pustite ga da radi nekolikosekundi. FUNKCIJA UŠTEDEENERGIJE
Dok se vozilo kreće, određene funk-
cije (klima, grejač zadnjeg stakla, sis-
tem grejanja kabine dizel vozila, itd.)
mogu biti privremeno isključene, u
zavisnosti od napona akumulatora.
Ponovno uključenje funkcija je auto-
matsko, čim napon akumulatora todozvoli. Napomena:
uz rizik od pražnjenja
akumulatora, isključene funkcije
možete ručno aktivirati.
PRAKTIČNE INFORMACIJE
11 8
Sa praznim akumulato-
rom ne možete pokrenuti
motor.

AKUMULATOR
Punjenje akumulatora punjačem:
- odvojite akumulator,
- pridržavajte se uputstava proizvođača punjača,
- pri ponovnom spajanju akumulatora, počnite od stezaljke (-),
- proverite čistoću elektroda i stezaljki. Ako su prekrivene sulfatom (beličaste ilizelenkaste naslage), skinite ih i očistite.
Pokretanje pomoću drugog akumulatora:
- crvenim kablom povežite stezaljke plusa (+) oba akumulatora,
- jedan kraj zelenog ili crnog kabla spojite na stezaljku minusa (-) pomoćnog akumulatora,
- drugi kraj zelenog ili crnog kabla spojite na masu vozila u kvaru, što je mogu- će dalje od akumulatora.
Delujte na elektropokretač, pustite da motor radi.
Pričekajte da motor počne da radi na malom broju obrta i odvojite kablove.
PRAKTIČNE INFORMACIJE 119
- Stezaljke ne odvajajte kada motor radi.
- Akumulator ne punite ako niste odvojili kablove.
- Nakon svakog ponovnog ukl- jučenja akumulatora, uspostavi-
te kontakt i pričekajte 1 minut,
pa tek onda pokrenite motor,
kako bi moglo doći do stavljanja
u funkciju elektronskih uređaja.
Ako i nakon ovakvog postupka
primetite određene poremećaje
u radu, obratite se ovlašćenom
servisu mreže PEUGEOT.
Ako više od mesec dana ne koristite vozilo, preporučujemo odvajanje akumulatora.

VUĆI VOZILO
Bez podizanja (sva četiri točka na tlu)
Uvek koristite šipku za vuču.
Odvojiv prsten za vuču je smešten u desnoj oblozi prtljažnika.
Sa prednje strane : odvojite poklopac pritiskom na njegov donji deo,
zavrtite odvojiv prsten za vuču do kraja.
Sa zadnje strane : odvojite vrh poklopca pomoću novčića,
zavrtite odvojiv prsten za vuču do kraja.
Sa podizanjem (samo 2 točka na tlu)
Preporučuje se da podižete vozilo profesionalnim alatom. Specifičnosti automatskog menjača
Prilikom vučenja gde su sva četiri
točka na tlu, obavezno poštujte sle-
deća pravila :
- ručica menjača je u položaju
N,
- vucite vozilo brzinom manjom od 50 km/h i ne duže od 50 km,
- nemojte dosipati ulje u menjač.
PRAKTIČNE INFORMACIJE
120
Prilikom vuče sa zaus-
tavljenim radom motora,
više ne deluje servo -
sistem pri upravljanju ikočenju.
