El circuito elŽctrico de su veh’culo est‡ concebidopara funcionar con losequipamientos de serie uopcionales.
Antes de instalar otros equipa-mientos o accesorios elŽctricosen su veh’culo, consulte en un
Punto de Servicio PEUGEOT. PEUGEOT declina toda respon- sabilidad en cuanto a gastos oca-sionados para la reparaci—n de suveh’culo o los disfuncionamientosque resultasen de la instalaci—nde accesorios auxiliares no sumi-nistrados y no recomendados porPEUGEOT y no instalados segœnsus prescripciones, en particularpara todo aparato cuyo consumosobrepase los 10 miliamperios. ** Los maxi fusibles son una pro- tecci—n suplementaria de los sis-
temas elŽctricos. Toda interven-ci—n debe efectuarse en un Punto
de Servicio PEUGEOT.Fusibles compartimento motor Caja de fusiblesPara acceder a los fusibles situados en el compartimento motor (al ladode la bater’a) : suelte la tapa.
DespuŽs de la intervenci—n, vuel- va a cerrar la tapa con cuidado ymonte la tapa estilo.
LAS INFORMACIONES PRçCTICAS
108
Fusible N¡ Intensidad* Funciones*
1** 30 A Grupo Moto Ventilador.
2** 30 A Motor bomba ESP/ABS.
3** 30 A Electrov‡lvulas ESP/ABS.
4** 60 A Alimentaci—n Cajet’n Servicio Inteligente.
5 70 A Alimentaci—n Cajet’n Servicio Inteligente.
6 20 A Asientos tŽrmicos.
7 30 A Contacto antirrobo, potencia.
8** 70 A Grupo electrobomba de direcci—n asistida.
Page 114 of 128

LAS INFORMACIONES PRçCTICAS109
Fusible N¡ Intensidad*
Funciones*
1 10 A Contactor luces de marcha atr‡s caja de cambios autom‡tica - Mando relŽ prohibici—n arranque caja de cambios autom‡tica - Contactor luces de marcha a tr‡s caja de cambiosmanual - Captador de velocidad veh’culo - Cajet’n de precalentamiento - Sonda de presen-
cia de agua en el gasoil - Caudal’metro aire DW.
2 15 A Electrov‡lvula canister - Bomba de carburante.
3 10 A Calculador direcci—n asistida - Calculador ABS o ESP.
4 10 A Calculador de inyecci—n - Mando relŽ grupo motoventilador - Mando relŽ calefacci—n adicional- Calculador caja de cambios autom‡tica - Mando secuencial caja de cambios autom‡tica - RelŽ shiftlock caja de cambios autom‡tica.
5 15 A Calculador filtro de part’culas.
6 15 A Faros delanteros de niebla.
7 20 A Bomba lavafaros.
8 20 A Mando relŽ grupo motoventilador - Alimentaci—n calculador inyecci—n.
9 15 A Luz de cruce izquierda.
10 15 A Luz de cruce derecha.
11 10 A Luz de carretera izquierda.
12 10 A Luz de carretera derecha.
13 15 A Bocina.
14 10 A Bombas lavaparabrisas y lavalunas trasera.
15 30 A Sondas de ox’geno - Electrov‡lvula reciclado de gases de escape - Bobina de encendido -
Regulador de alta presi—n de gasoil - Alimentaci—n inyectores (gasolina).
16 40 A Bomba de aire motor gasolina con caja de cambios autom‡tica.
17 30 A Peque–a/gran velocidad limpiaparabrisas delantero.
18 40 A Ventilador expulsor de aire acondicionado.
* Segœn equipamiento.
Page 115 of 128

CAMBIAR UN FUSIBLE Las cajas de fusibles est‡n situadas en la parte inferior del panel de ins-trumentos (lado conductor) y en el
compartimento motor. Los fusibles de recambio y la pinza Avan fijados en el interior de la tapa
de la caja de fusibles del panel deinstrumentos. Quitar y poner un fusible Antes de sustituir un fusible, es necesario conocer la causa del inci-dente y haberlo solucionado. Losnœmeros de los fusibles est‡n indi-cados en la caja de fusibles. Utilice la pinza A.
Sustituya siempre un fusible defectuoso por otro fusible deintensidad equivalente. Fusibles panel de instrumentos
Afloje el tornillo un cuarto de vuelta con una moneda y des-puŽs tire de la empu–adura paraabrir la tapa y acceder a losfusibles.
LAS INFORMACIONES PRçCTICAS
106
BuenoPinzaAMalo Fusible N¡
Intensidad*Funciones*
1 10 A Luz trasera de niebla.
2 15 A Limpialunas trasero.
4 15 A Elevalunas delantero - Techo corredizo.
5 15 A Luz stop izquierda con enganche para remolque
7 20 A Plaf—n trasero, plaf—n delantero, lector de mapas - Encendedor de cigarrillos - Luz guantera.
Page 116 of 128

LAS INFORMACIONES PRçCTICAS107

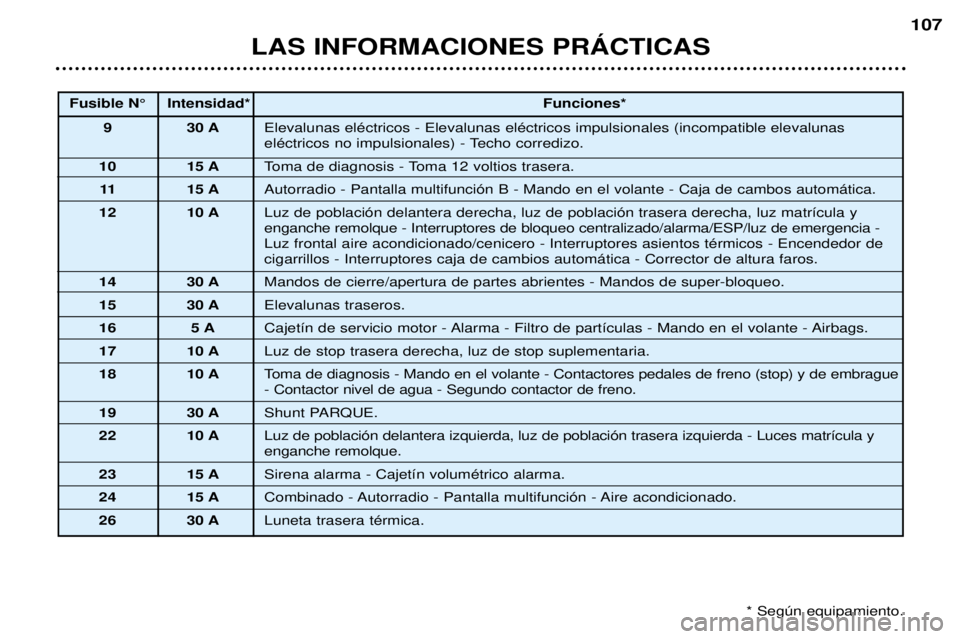

Fusible N¡ Intensidad*
Funciones*
9 30 A Elevalunas elŽctricos - Elevalunas elŽctricos impulsionales (incompatible elevalunas
elŽctricos no impulsionales) - Techo corredizo.
10 15 A Toma de diagnosis - Toma 12 voltios trasera.
11 15 A Autorradio - Pantalla multifunci—n B - Mando en el volante - Caja de cambos autom‡tica.
12 10 A Luz de poblaci—n delantera derecha, luz de poblaci—n trasera derecha, luz matr’cula yenganche remolque - Interruptores de bloqueo centralizado/alarma/ESP/luz de emergencia -Luz frontal aire acondicionado/cenicero - Interruptores asientos tŽrmicos - Encendedor decigarrillos - Interruptores caja de cambios autom‡tica - Corrector de altura faros.
14 30 A Mandos de cierre/apertura de partes abrientes - Mandos de super-bloqueo.
15 30 A Elevalunas traseros.
16 5 A Cajet’n de servicio motor - Alarma - Filtro de part’culas - Mando en el volante - Airbags.
17 10 A Luz de stop trasera derecha, luz de stop suplementaria.
18 10 A Toma de diagnosis - Mando en el volante - Contactores pedales de freno (stop) y de embrague- Contactor nivel de agua - Segundo contactor de freno.
19 30 A Shunt PARQUE.
22 10 A Luz de poblaci—n delantera izquierda, luz de poblaci—n trasera izquierda - Luces matr’cula yenganche remolque.
23 15 A Sirena alarma - Cajet’n volumŽtrico alarma.
24 15 A Combinado - Autorradio - Pantalla multifunci—n - Aire acondicionado.
26 30 A Luneta trasera tŽrmica.
* Segœn equipamiento.
