Feux de position W5W
Tournez le connecteur douille
Bd'un quart de tour et retirez-le.
Remplacez la lampe.
Projecteur simple optique H4 55/60W
Ð DŽbranchez le connecteur.
Ð Retirez le protecteur caoutchouc.
Ð Appuyez sur les deux extrŽmitŽs de lÕagrafe de fixation
pour la dŽgager. Remplacez la lampe A.
Ð Lors du remontage, assurez-vous de la bonne position des crans d'orientation et du bon verrouillage de lÕagrafe de fixation.
Ð Reposez soigneusement le protecteur caoutchouc.
Ð Rebranchez le connecteur. Projecteur double optique H7 55W
Ð Tirez la languette
Cvers le haut et retirez le couvercle de
protection.
Ð DŽbranchez le connecteur.
Ð Appuyez sur lÕextrŽmitŽ de lÕagrafe de fixation pour la dŽgager. Remplacer la lampe dŽfectueuse.
Ð Lors du remontage, assurez-vous de la bonne position des crans dÕorientation et du bon verrouillage de lÕagrafe de fixation.
Ð Rebranchez le connecteur.
Ð Reposez le couvercle de protection.
CHANGER UNE LAMPE Feux de croisement / feux de route
Remarques
Ð Ne touchez les lampes quÕavec un chiffon sec.
Ð Pour remplacer les lampes c™tŽ droit, dŽposez auparavant le tube de remplissage du rŽservoir lave-vitre.
Ð De la condensation peut se produire ˆ lÕintŽrieur des projecteurs. Elle disparait lors de lÕutilisation des feux.
17-06-2002

LES INFORMATIONS PRATIQUES123
RŽpŽtiteur latŽral de clignotant WY5W ambre Poussez le rŽpŽtiteur vers lÕavant ou Maintenez le connecteur et tournez dÕun quart de tour le transparent. Remplacez la lampe.
Clignotants PY21W ambre
Tournez le connecteur douille Cd'un
quart de tour et retirez-le. Remplacez la lampe.
Utilisez uniquement des lampes H4 de marques :
- GE/TUNGSRAM,
- PHILIPS,
- OSRAM,
pour Žviter de dŽtŽriorer les projecteurs. Celles-ci rŽpondent aux spŽcifications anti-UV (ultraviolets) nŽcessaires aubon fonctionnement et ˆ la fiabilitŽ desprojecteurs. Les projecteurs sont ŽquipŽs d'une glace en polycarbonate
est fortement dŽconseillŽ de lesnettoyer ˆ l'aide d'un chiffon secou abrasif et avec des produitsdŽtergents ou solvants. Utilisez un chiffon doux, humide.
17-06-2002

LES INFORMATIONS PRATIQUES125
Projecteurs antibrouillard avant H1 55W
pour la dŽgager. Ouvrez la trappe.
Tournez le couvercle pour le dŽposer.DŽbranchez la lampe.Appuyez sur les deux extrŽmitŽs de lÕagrafe de fixation pour dŽgager lalampe.
W5W (berline)
A l'aide dÕune clŽ de 10 mm, dŽvissez les 2 Žcrous A.
DŽgagez le bloc feux. Pincez les deux languettes Bpour
dŽgager le porte-lampes.Remplacez la lampe dŽfectueuse.
Il est ŽquipŽ de diodes Žlectrolumi- nescentes. En cas de dysfonctionnement, consultez un Point Service
PEUGEOT.
17-06-2002

LES INFORMATIONS PRATIQUES
124
DŽgagez le dessus de la garniture
latŽrale de coffre. DŽvissez la vis ˆ ailette situŽe ˆ
lÕintŽrieur du coffre avec la clŽdŽmonte- roue si nŽcessaire. DŽbranchez le connecteur
A.
DŽgagez le bloc feux.DŽtachez la clŽ Bde la platine porte
lampe.DŽvissez lÕŽcrou Cˆ lÕaide de la clŽ
B et retirez la platine porte lampe.
Remplacez la lampe dŽfectueuse. Lors du remontage, rangez la clŽ B
sur le support Det reposez le feu.
Berline 206 SW
1. Feux de changement de direction PY21W ambre (berline) P21W (206 SW).
2. Feux de recul P21W.
3. Feux de stop/feux de position P21/5W.
Les lampes "ambre" par des lampes decaractŽristiques et decouleur identiques. DŽclippez le haut de la garniture de
DŽvissez les deux vis ˆ ailettes avec la clŽ dŽmonte-roue, si nŽcessaire. DŽgagez le bloc feux.
DŽbranchez le connecteur.Ecartez les languettes
1et retirez la
platine porte lampes 2.
Remplacez la lampe dŽfectueuse.Lors du remontage, reposez la gar-
niture de coffre en l'engageant par lebas puis en clippant le haut.
17-06-2002

LES INFORMATIONS PRATIQUES125
Projecteurs antibrouillard avant H1 55W
pour la dŽgager. Ouvrez la trappe.
Tournez le couvercle pour le dŽposer.DŽbranchez la lampe.Appuyez sur les deux extrŽmitŽs de lÕagrafe de fixation pour dŽgager lalampe.
W5W (berline)
A l'aide dÕune clŽ de 10 mm, dŽvissez les 2 Žcrous A.
DŽgagez le bloc feux. Pincez les deux languettes Bpour
dŽgager le porte-lampes.Remplacez la lampe dŽfectueuse.
Il est ŽquipŽ de diodes Žlectrolumi- nescentes. En cas de dysfonctionnement, consultez un Point Service
PEUGEOT.
17-06-2002

LES INFORMATIONS PRATIQUES
126
DŽclipez le feu et dŽgagez l'ensemble.
Tournez le connecteur douille d'un quart de tour et retirez-le. Remplacez la lampe. Feux de plaque minŽralogique W5W InsŽrez un tournevis fin dans un des trous extŽrieurs du transparent. Poussez-le vers l'extŽrieur pour le
dŽcliper. Retirez le transparent.Remplacez la lampe dŽfectueuse.
17-06-2002

LES INFORMATIONS PRATIQUES127
CHANGER UN FUSIBLE Les bo”tes ˆ fusibles sont placŽes sous la planche de bord et dans le
compartiment moteur. Bo”te ˆ fusibles planche de bord DŽvissez la vis d'un quart de tour dŽposez le couvercle pour accŽderaux fusibles. Les fusibles de rechanges et la pince Asont fixŽs sur l'intŽrieur du
couvercle de la bo”te ˆ fusibles de laplanche de bord. DŽpose et pose d'un fusible
Avant de remplacer un fusible, il est nŽcessaire de conna”tre la cause de l'incident et d'y avoir remŽdiŽ. Les numŽros des fusibles sont indiquŽs sur la bo”te ˆ fusibles. Utilisez la pince
A.
Remplacer toujours un fusible dŽfectueux (lecture selon fusible) par un fusible de calibre Žquivalent.
Bon Mauvais
Pince A
17-06-2002

LES INFORMATIONS PRATIQUES129
Bo”te ˆ fusibles compartiment moteur Pour accŽder au bo”tier situŽ dans le compartiment moteur (ˆ c™tŽ de labatterie), dŽclipez le couvercle. soigneusement le couvercle.Le circuit Žlectrique de pour fonctionner avecles Žquipements de sŽrie
ou optionnels.
Avant d'installer d'autres Žquipements ou accessoires Žlectriques sur votrevŽhicule, consultez un Point Service
PEUGEOT. Certains accessoires Žlectriques peuvent avoir des effets nŽfastessur le fonctionnement de votrevŽhicule (les circuits Žlectroniquesde commande, le circuit audio et lecircuit de charge Žlectrique). PEUGEOT dŽcline toute responsa- bilitŽ pour les frais occasionnŽs par la
remise en Žtat de votre vŽhicule oules dysfonctionnements rŽsultant del'installation d'accessoires auxiliaires,non fournis et non recommandŽs parPEUGEOT et non installŽs selon sesprescriptions, en particulier pour toutappareil dont la consommation
* Les maxi fusibles sont une protection supplŽmentaire des
Point Service PEUGEOT.

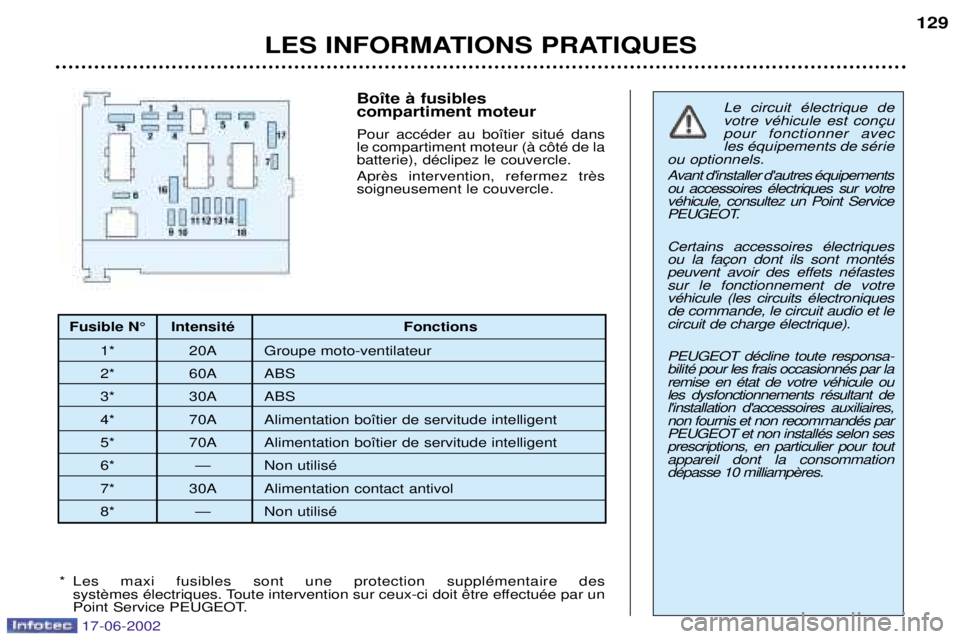

Fusible N¡ IntensitŽ Fonctions
1* 20A Groupe moto-ventilateur
2* 60A ABS
3* 30A ABS
4* 70A Alimentation bo”tier de servitude intelligent
5* 70A Alimentation bo”tier de servitude intelligent
6* Ñ Non utilisŽ
7* 30A Alimentation contact antivol
8* Ñ Non utilisŽ
