LES INFORMATIONS PRATIQUES
130

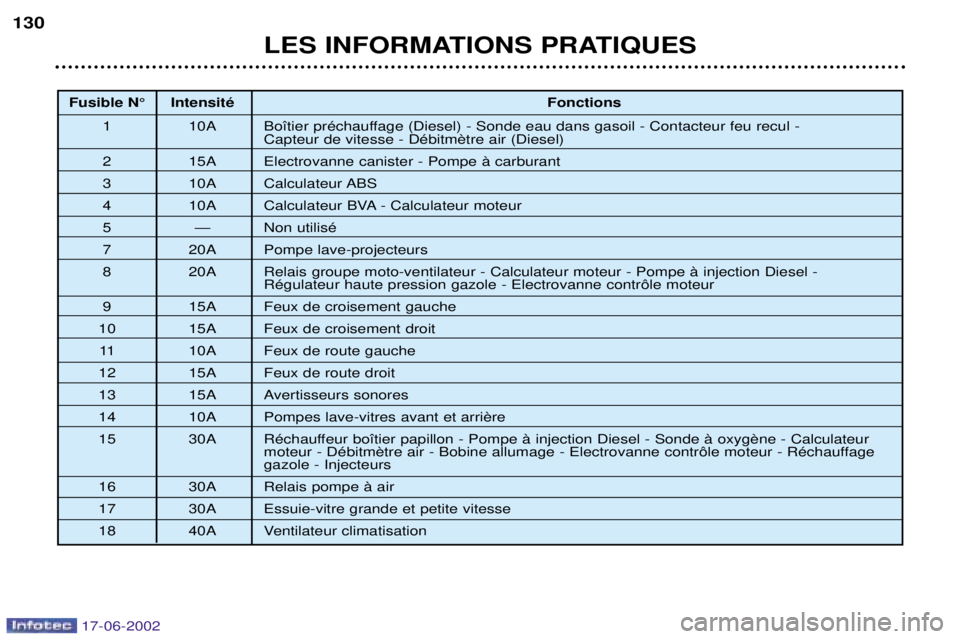

Fusible N¡ IntensitŽ
Fonctions
1 10A Bo”tier prŽchauffage (Diesel) - Sonde eau dans gasoil - Contacteur feu recul -
2 15A Electrovanne canister - Pompe ˆ carburant
3 10A Calculateur ABS
4 10A Calculateur BVA - Calculateur moteur
5 Ñ Non utilisŽ
7 20A Pompe lave-projecteurs
8 20A Relais groupe moto-ventilateur - Calculateur moteur - Pompe ˆ injection Diesel - RŽgulateur haute pression gazole - Electrovanne contr™le moteur
9 15A Feux de croisement gauche
10 15A Feux de croisement droit 11 10A Feux de route gauche
12 15A Feux de route droit
13 15A Avertisseurs sonores
14 10A
15 30A gazole - Injecteurs
16 30A Relais pompe ˆ air
17 30A Essuie-vitre grande et petite vitesse
18 40A Ventilateur climatisation
17-06-2002

LES INFORMATIONS PRATIQUES127

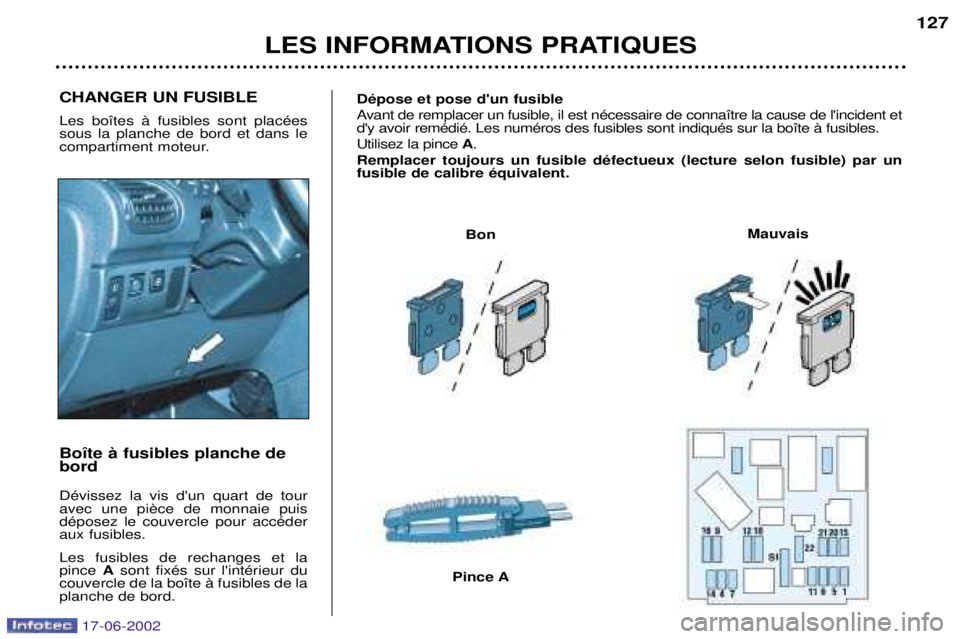

CHANGER UN FUSIBLE Les bo”tes ˆ fusibles sont placŽes sous la planche de bord et dans le
compartiment moteur. Bo”te ˆ fusibles planche de bord DŽvissez la vis d'un quart de tour dŽposez le couvercle pour accŽderaux fusibles. Les fusibles de rechanges et la pince Asont fixŽs sur l'intŽrieur du
couvercle de la bo”te ˆ fusibles de laplanche de bord. DŽpose et pose d'un fusible
Avant de remplacer un fusible, il est nŽcessaire de conna”tre la cause de l'incident et d'y avoir remŽdiŽ. Les numŽros des fusibles sont indiquŽs sur la bo”te ˆ fusibles. Utilisez la pince
A.
Remplacer toujours un fusible dŽfectueux (lecture selon fusible) par un fusible de calibre Žquivalent.
Bon Mauvais
Pince A
17-06-2002

LES INFORMATIONS PRATIQUES
128

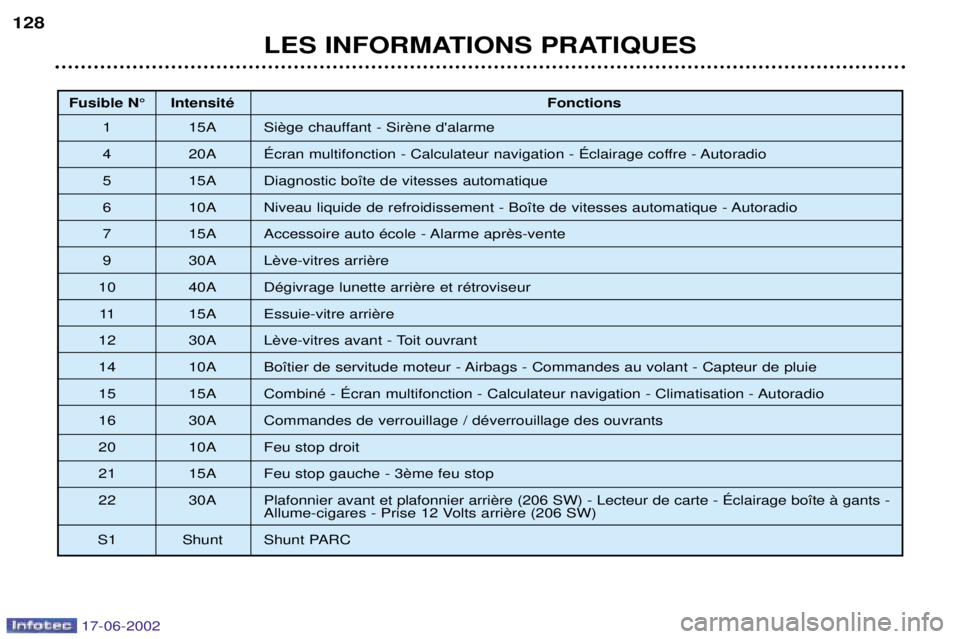

Fusible N¡ IntensitŽ
Fonctions
1 15A
4 20A ƒcran multifonction - Calculateur navigation - ƒclairage coffre - Autoradio
5 15A Diagnostic bo”te de vitesses automatique
6 10A Niveau liquide de refroidissement - Bo”te de vitesses automatique - Autoradio
7 15A
9 30A
10 40A 11 15A
12 30A
14 10A Bo”tier de servitude moteur - Airbags - Commandes au volant - Capteur de pluie
15 15A CombinŽ - ƒcran multifonction - Calculateur navigation - Climatisation - Autoradio
16 30A Commandes de verrouillage / dŽverrouillage des ouvrants
20 10A Feu stop droit
21 15A
22 30A
S1 Shunt Shunt PARC
17-06-2002

LES INFORMATIONS PRATIQUES131
BATTERIE Pour recharger la batterie avec un chargeur de batterie :
Ð dŽbranchez la batterie,
Ð respectez les instructions d'utilisation donnŽes par le fabricant du chargeur,
Ð
Ð vŽrifiez la propretŽ des bornes et des cosses. Si elles sont couvertes de sulfate (dŽp™t blanch‰tre ou verd‰tre), dŽmontez-les et nettoyez-les.
Pour dŽmarrer ˆ partir dÕune autre batterie :
Ð connectez le c‰ble rouge aux bornes (+) des deux batteries,
Ð connectez une extrŽmitŽ du c‰ble vert ou noir ˆ la borne (Ð) de la batterie additionnelle,
Ð connectez lÕautre extrŽmitŽ du c‰ble vert ou noir sur un point de masse du vŽhicule en panne, le plus loin possible de la batterie.
Actionnez le dŽmarreur, laissez tourner le moteur.Attendez le retour au ralenti et dŽbranchez les c‰bles.
- Ne pas dŽbrancher les cosses lorsque le moteur tourne. - Ne pas recharger les batteries sans avoir dŽbranchŽ les cosses.
1 minute avant de dŽmarrer, afin de permettre lÕinitialisation des

PEUGEOT.

de dŽbrancher la batterie.

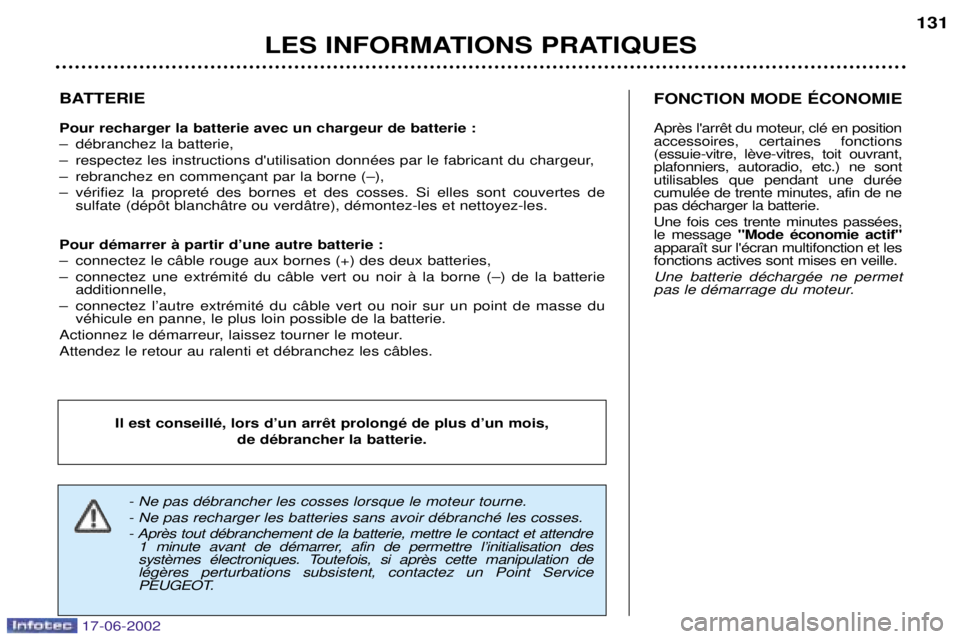

FONCTION MODE ƒCONOMIE
accessoires, certaines fonctionsplafonniers, autoradio, etc.) ne sont utilisables que pendant une durŽecumulŽe de trente minutes, afin de nepas dŽcharger la batterie. Une fois ces trente minutes passŽes, le message "Mode Žconomie actif"
appara”t sur l'Žcran multifonction et lesfonctions actives sont mises en veille. Une batterie dŽchargŽe ne permet
pas le dŽmarrage du moteur.
17-06-2002

LES INFORMATIONS PRATIQUES
132
MONTER UN AUTORADIO
Vous disposez d'origine d'un prŽ- Žquipement radio :
Ð antenne de toit,
Ð c‰ble coaxial d'antenne,
Ð antiparasitage de base,
Ð alimentation des haut-parleursAV,
Ð alimentation des haut-parleurs AR et tweeters,

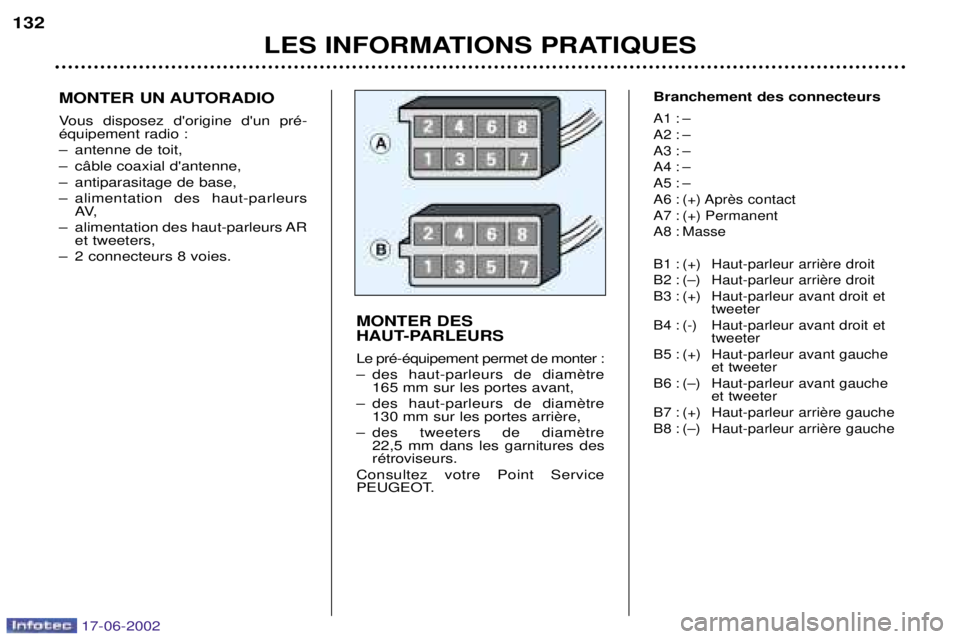

Ð 2 connecteurs 8 voies. Branchement des connecteurs
A1 : Ð
A2 : Ð
A3 : Ð
A4 : Ð
A5 : Ð
A6 : contact
A7 : (+) Permanent
A8 : Masse
B1 : (+)
B2 : (Ð)
B3 : (+) Haut-parleur avant droit et
tweeter
B4 : (-) Haut-parleur avant droit et tweeter
B5 : (+) Haut-parleur avant gauche et tweeter
B6 : (Ð) Haut-parleur avant gauche et tweeter
B7 : (+)
B8 : (Ð)
MONTER DES
HAUT-PARLEURS Le prŽ-Žquipement permet de monter :
Ð 165 mm sur les portes avant,
Ð 130
Ð 22,5 mm dans les garnitures des rŽtroviseurs.
Consultez votre Point Service
PEUGEOT.
17-06-2002

LES INFORMATIONS PRATIQUES135
DŽmontage du surtapis Lors du dŽmontage du surtapis c™tŽ
maximum et retirez les fixations. Au remontage, positionnez le surtapis et remettez les fixations en tournant
d'un quart de tour.

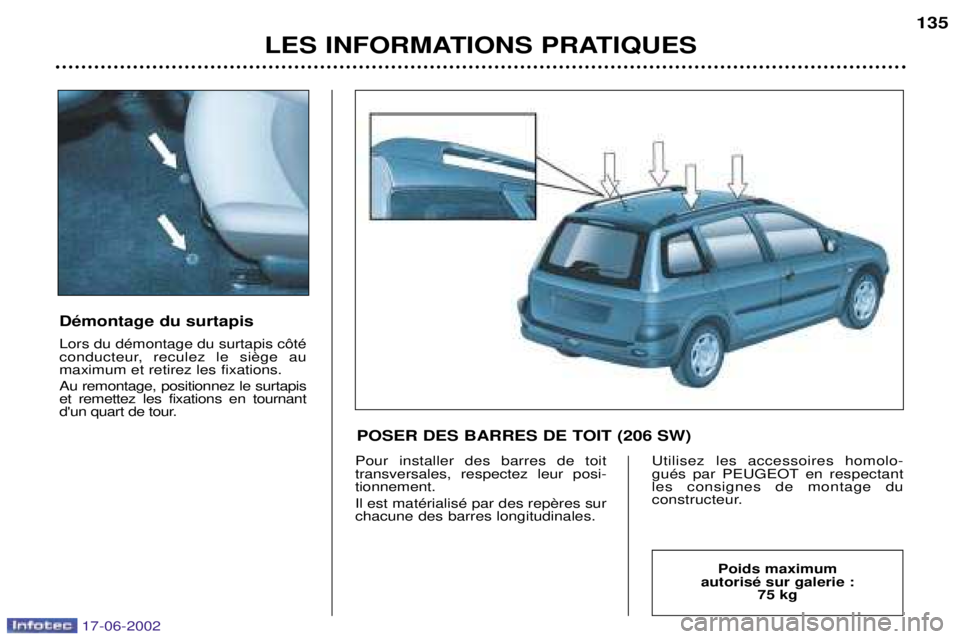

Pour installer des barres de toit transversales, respectez leur posi-tionnement. chacune des barres longitudinales. Utilisez les accessoires homolo-
guŽs par PEUGEOT en respectantles consignes de montage du
constructeur.
Poids maximum
autorisŽ sur galerie : 75 kg
POSER DES BARRES DE TOIT (206 SW)
17-06-2002

LES INFORMATIONS PRATIQUES137
LES ACCESSOIRES 206
Utilisez pour votre PEUGEOT

sŽcuritŽ, ce que PEUGEOT ne peut garantir pour d'autres produits.
Un large choix d'accessoires d'origine, homologuŽs par PEUGEOT, est proposŽ par le RŽseau. Ils bŽnŽficient tous de la
garantie PEUGEOT : SŽcuritŽ : Alarmes anti-intrusion, gravage de vitres, antivols de roues, triangle de prŽsignalisation, trousse ˆ pharmacie, ...
Protection : Housses compatibles avec les airbags latŽraux, tapis, bac de coffre, É
Communication :
Personnalisation : Jantes aluminium, enjoliveurs, toit ouvrant* (berline), projecteurs antibrouillards avant,bois ...
* pour la pose d'un toit ouvrant, il est impŽratif d'utiliser les seuls produits d'origine PEUGEOT.
Confort :
canette, range CD ou cassettes, console de radiotŽlŽphone, dŽflecteurs de portes, rangementsous tablette (berline), ...
Loisirs : Attelage de remorque, barres de toit, porte skis, porte vŽlos**, cha”nes neige, ...
**
Enfants :
Produits d'entretien : Liquide lave-vitre, produits de nettoyage et d'entretien intŽrieur et extŽrieur.
Entreprise : Kit de transformation en vŽhicule de sociŽtŽ, ...
17-06-2002

LES CARACTƒRISTIQUES TECHNIQUES
138

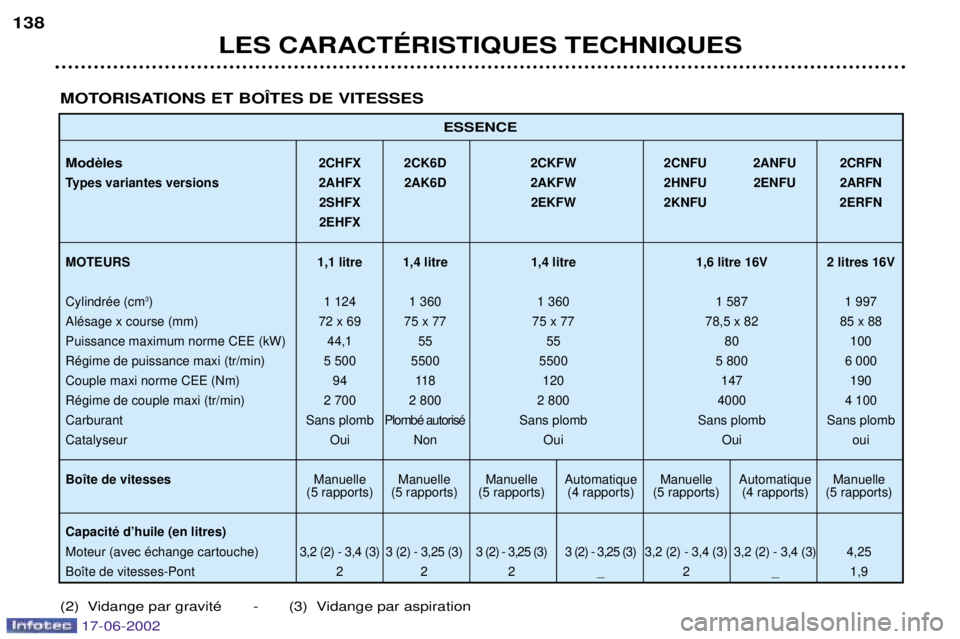

ESSENCE
2CHFX 2CK6D 2CKFW 2CNFU 2ANFU 2CRFN
Types variantes versions 2AHFX 2AK6D 2AKFW 2HNFU 2ENFU 2ARFN
2SHFX 2EKFW 2KNFU 2ERFN 2EHFX
MOTEURS 1,1 litre 1,4 litre 1,4 litre 1,6 litre 16V 2 litres 16V CylindrŽe (cm 3
) 1 124 1 360 1 360 1 587 1 997
AlŽsage x course (mm) 72 x 69 75 x 77 75 x 77 78,5 x 82 85 x 88
Puissance maximum norme CEE (kW) 44,1 55 55 80 100
RŽgime de puissance maxi (tr/min) 5 500 5500 5500 5 800 6 000
Couple maxi norme CEE (Nm) 94 118 120 147 190
RŽgime de couple maxi (tr/min) 2 700 2 800 2 800 4000 4 100
Carburant Sans plomb PlombŽ autorisŽSans plomb Sans plomb Sans plomb
Catalyseur Oui Non Oui Oui oui Bo”te de vitesses Manuelle Manuelle Manuelle Automatique Manuelle Automatique Manuelle
(5 rapports) (5 rapports) (5 rapports) (4 rapports) (5 rapports) (4 rapports) (5 rapports)
CapacitŽ dÕhuile (en litres) Moteur (avec Žchange cartouche) 3,2 (2) - 3,4 (3) 3 (2) - 3,25 (3) 3 (2) - 3,25 (3) 3 (2) - 3,25 (3)3,2 (2) - 3,4 (3) 3,2 (2) - 3,4 (3) 4,25
Bo”te de vitesses-Pont 2 2 2 _ 2 _ 1,9
MOTORISATIONS ET BOëTES DE VITESSES
(2) Vidange par gravitŽ - (3) Vidange par aspiration
