2002 BMW MOTORRAD R 1150 RT Libretto di uso e manutenzione (in Italian)

7
Schema generale e comandi
1
3542167
10
8
9

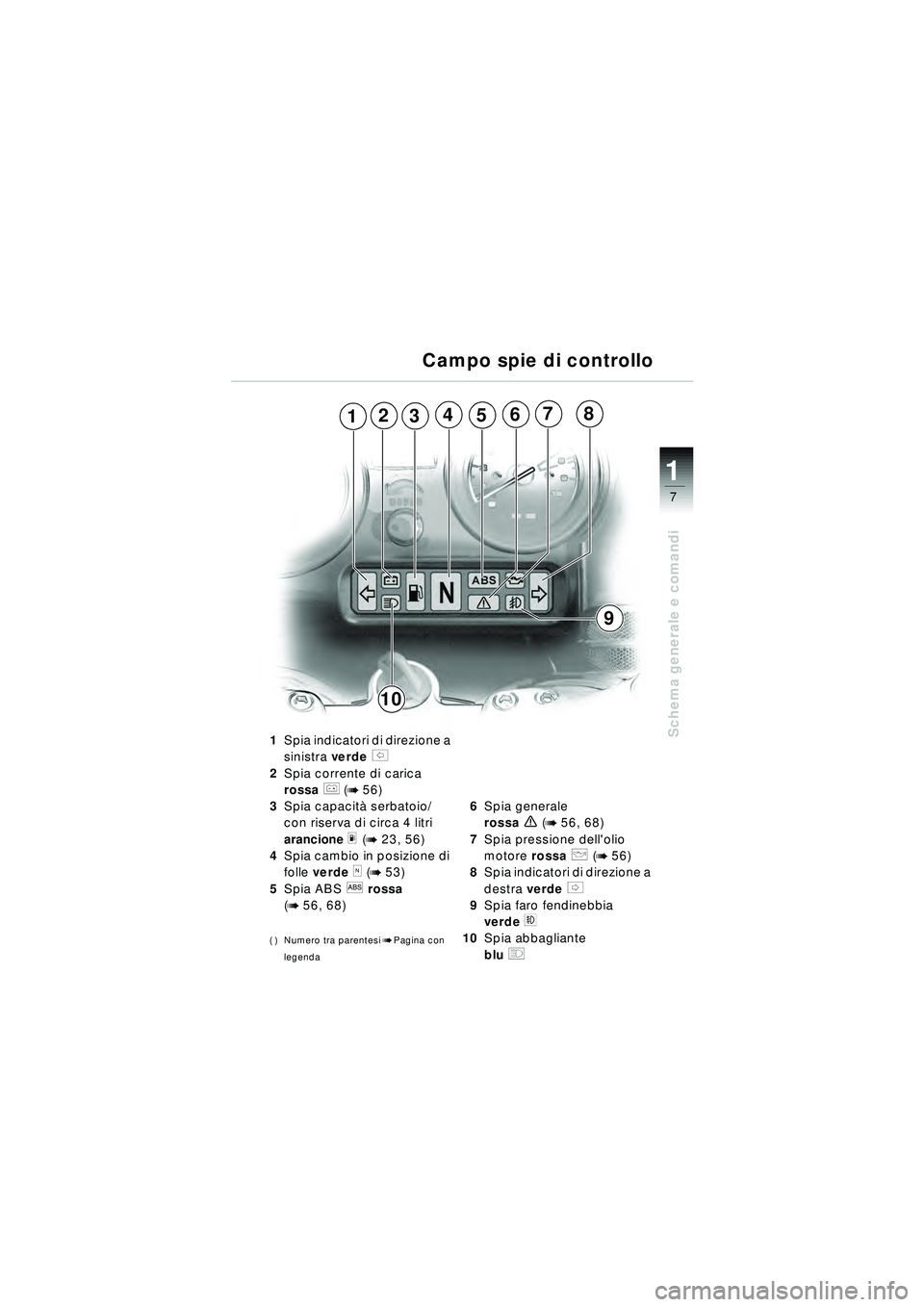

Campo spie di controllo
1
Spia indicatori di direzione a
sinistra verde
s
2 Spia corrente di carica
rossa
r (b 56)
3 Spia capacit à serbatoio/
con riserva di circa 4 litri
arancione
m (b 23, 56)
4 Spia cambio in posizione di
folle verde
k (b 53)
5 Spia ABS
l rossa
(
b 56, 68)
( ) Numero tra parentesibPagina con
legenda
6 Spia generale
rossa
\b (b 56, 68)
7 Spia pressione dell'olio
motore rossa
p (b 56)
8 Spia indicatori di direzione a
destra verde
t
9 Spia faro fendinebbia
verde
t
10 Spia abbagliante
blu
q
10r22bki3.book Seite 7 Freitag, 27. Januar 2006 12:53 12

8
Schema generale e comandi
1

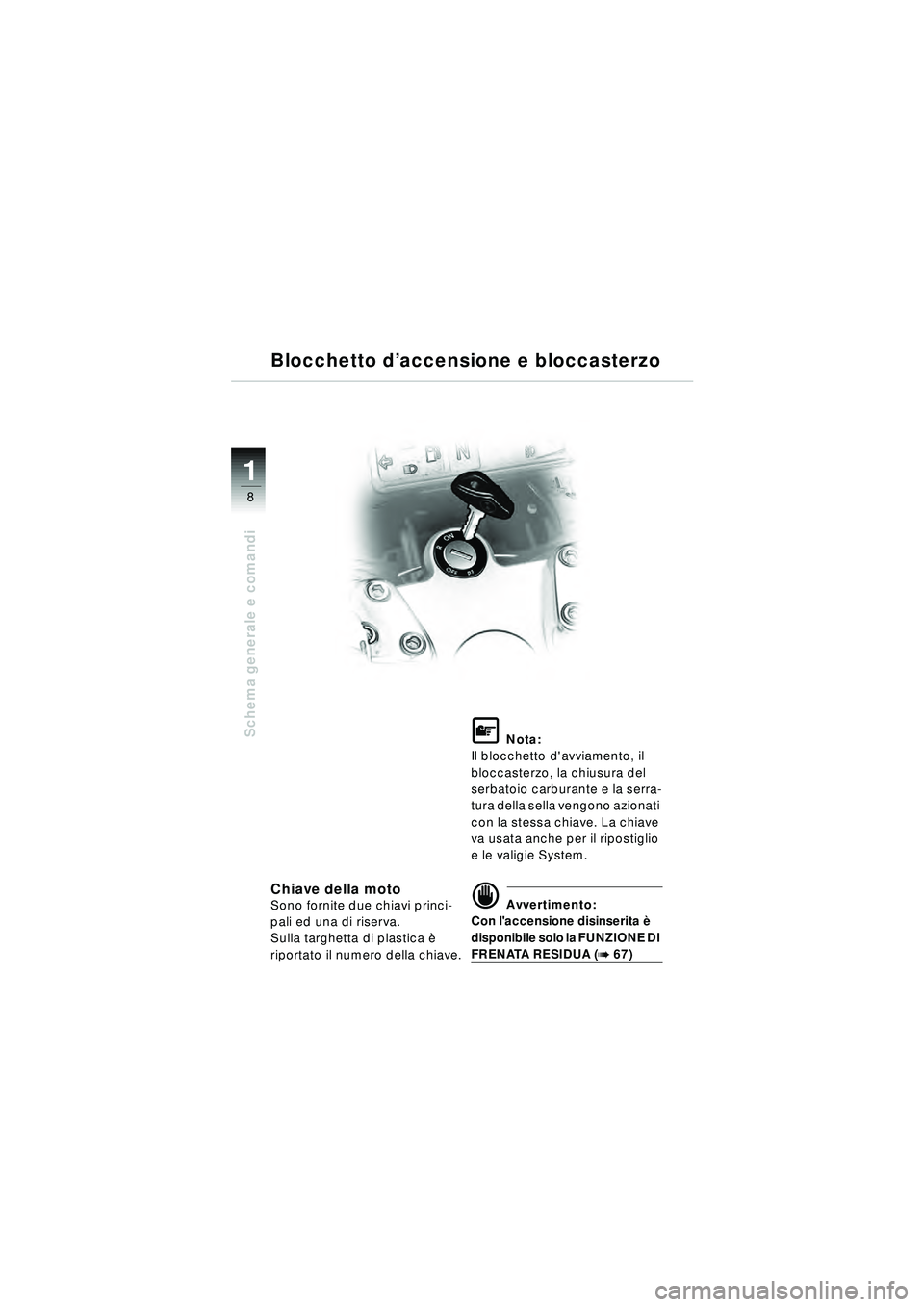

Chiave della motoSono fornite due chiavi princi-
pali ed una di riserva.
Sulla targhetta di plastica è
riportato il numero della chiave.
\f Nota:
Il blocchetto d'avviamento, il
bloccasterzo, la chiusura del
serbatoio carburante e la serra-
tura della sella vengono azionati
con la stessa chiave. La chiave
va usata anche per il ripostiglio
e le valigie System.
d Avvertimento:
Con l'accensione disinserita è
disponibile solo la FUNZIONE DI
FRENATA RESIDUA (b 67)
Blocchetto d ’accensione e bloccasterzo
10r22bki3.book Seite 8 Freitag, 27. Januar 2006 12:53 12

9
Schema generale e comandi
1

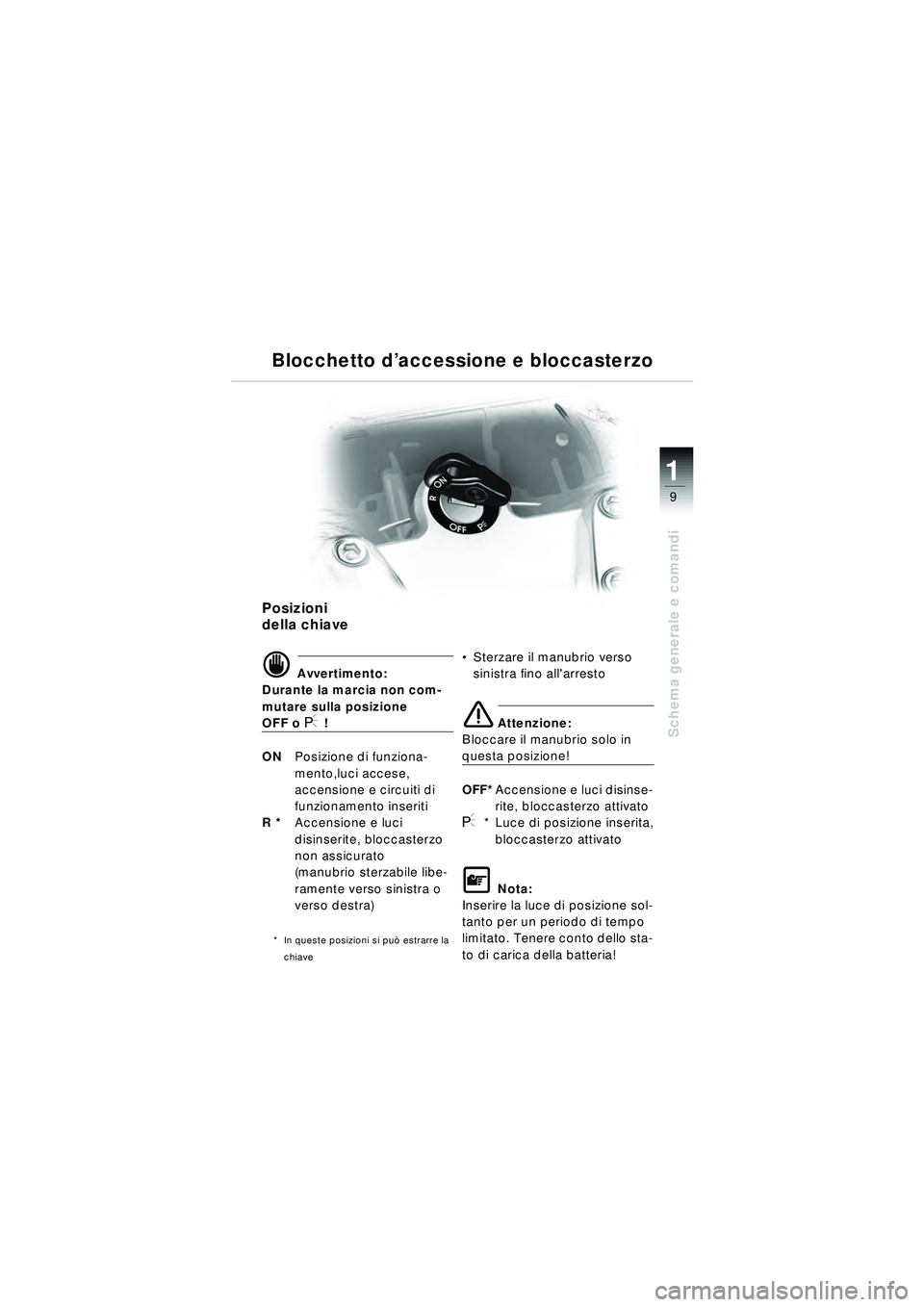

Posizioni
della chiave
d Avvertimento:
Durante la marcia non com-
mutare sulla posizione
OFF o I !
ON Posizione di funziona-
mento,luci accese,
accensione e circuiti di
funzionamento inseriti
R * Accensione e luci
disinserite, bloccasterzo
non assicurato
(manubrio sterzabile libe-
ramente verso sinistra o
verso destra)
* In queste posizioni si pu ò estrarre la
chiave
 Sterzare il manubrio verso
sinistra fino all'arresto
\b Attenzione:
Bloccare il manubrio solo in
questa posizione!
OFF* Accensione e luci disinse-
rite, bloccasterzo attivato
I* Luce di posizione inserita, bloccasterzo attivato
\f Nota:
Inserire la luce di posizione sol-
tanto per un periodo di tempo
limitato. Tenere conto dello sta-
to di carica della batteria!
Blocchetto d ’accessione e bloccasterzo
10r22bki3.book Seite 9 Freitag, 27. Januar 2006 12:53 12

10
Schema generale e comandi
1
d Avvertimento:
Per evitare la penetrazione di aria
nel circuito idraulico della frizione:
 non ruotare i comandi sul
manubrio!
1 Leva per avviamento a
freddo (aumento del regime)
(
b 54-55)
2 Interruttore abbagliante/
anabbagliante
FAbbagliante
GAnabbagliante
FLampeggio fari
ESEquipaggiamento speciale
3Interruttore delle luci di emergenza
4 Interruttore a bilico per regolazione
elettrica del parabrezza (
b 16)
5 Telecomando sul manubrio
per sistema audio
ES
(b Supplemento Uso e manu-
tenzione)
6 Pulsante avvisatore acustico
7 Interruttore indicatori di dire-
zione a sinistra
Premere
– Indicatore di direzione in funzione
Per disinserire l'indicatore di
direzione:
 premere l'interruttore di
ritorno degli indicatori di
direzione 12

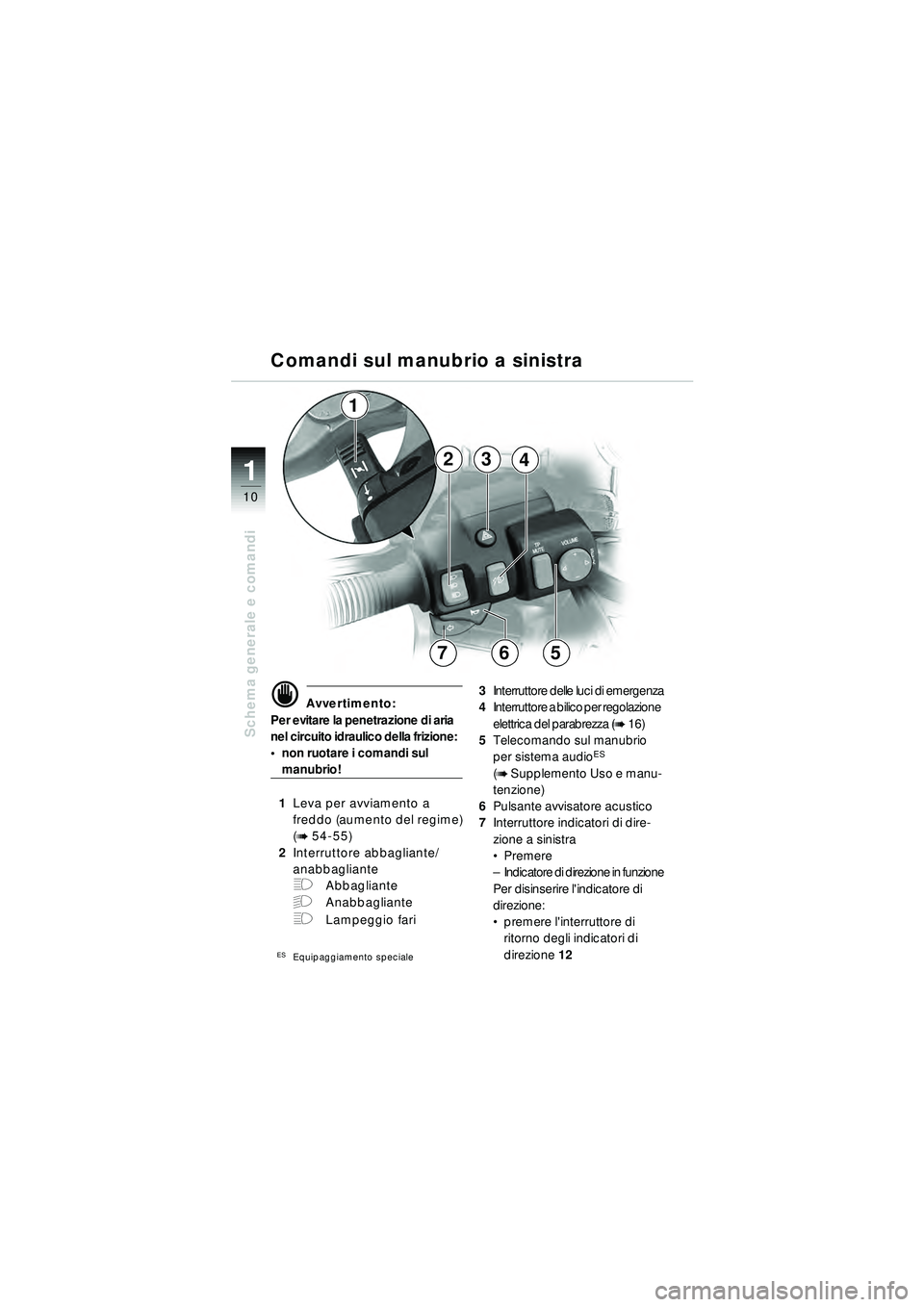

Comandi sul manubrio a sinistra
5
432
1
76
10r22bki3.book Seite 10 Freitag, 27. Januar 2006 12:53 12

11
Schema generale e comandi
1
B
C
1112
B
C
8910
A
d Avvertimento:
Per evitare la penetrazione di aria
nel circuito idraulico del freno:
 non ruotare i comandi sul
manubrio!
8 Interruttore per appigli
riscaldabili
ES
A Riscaldamento disinserito
B 50% (posizione intermedia)
C 100%
9 Interruttore dell ’avviamento
10 Disinseritore d ’emergenza
accensione (
b 52) 11
Interruttore indicatori di
direzione a destra
Premere
– Indicatore di direzione in
funzione
Per disinserire l ’indicatore di
direzione:
 premere l'interruttore di
ritorno degli indicatori di
direzione 12
12 Interruttore di ritorno indica-
tori di direzione
Premere
– Indicatori di sinistra/destra
disinseriti
ESEquipaggiamento speciale

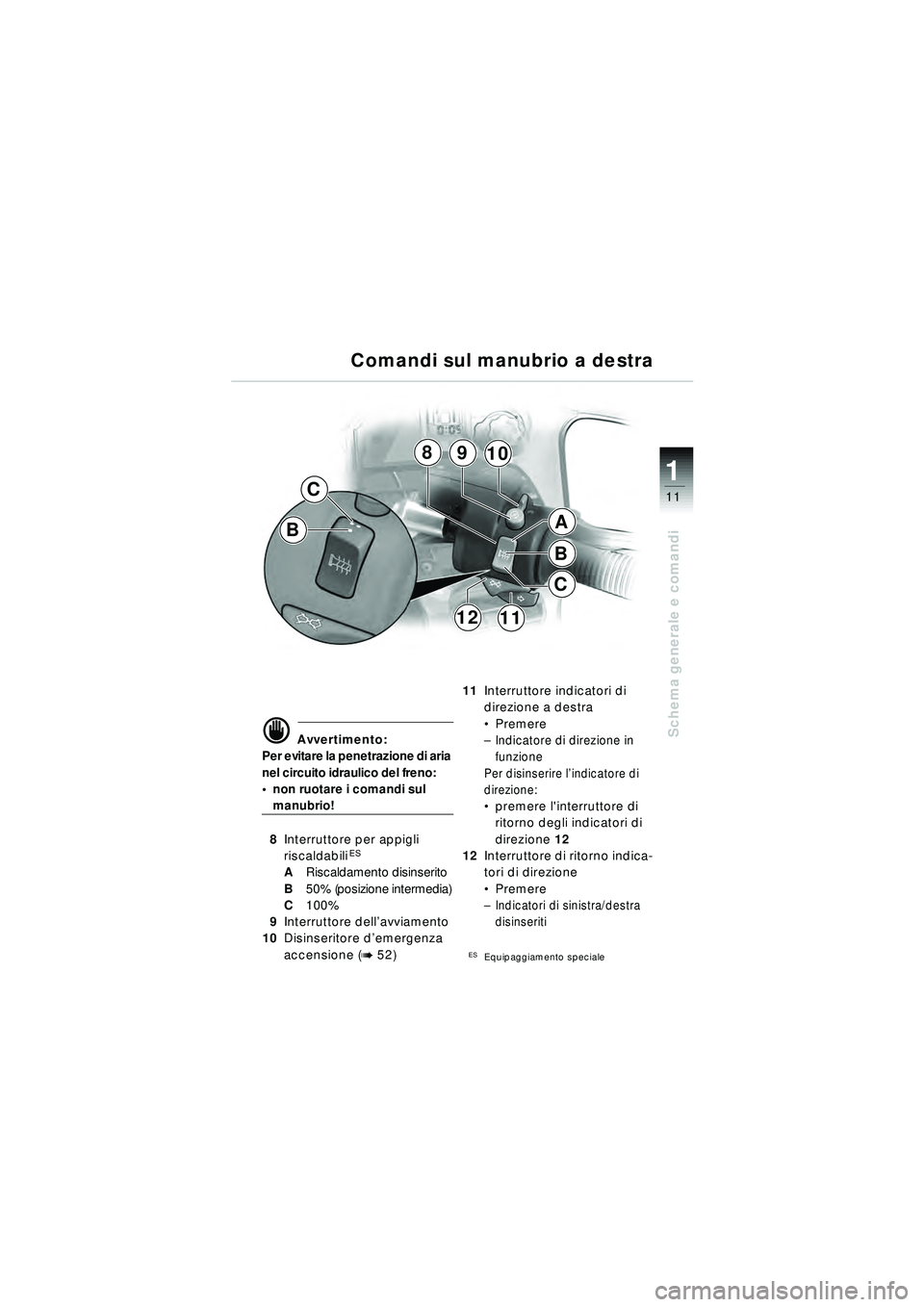

Comandi sul manubrio a destra
10r22bki3.book Seite 11 Freitag, 27. Januar 2006 12:53 12

12
Schema generale e comandi
1
1

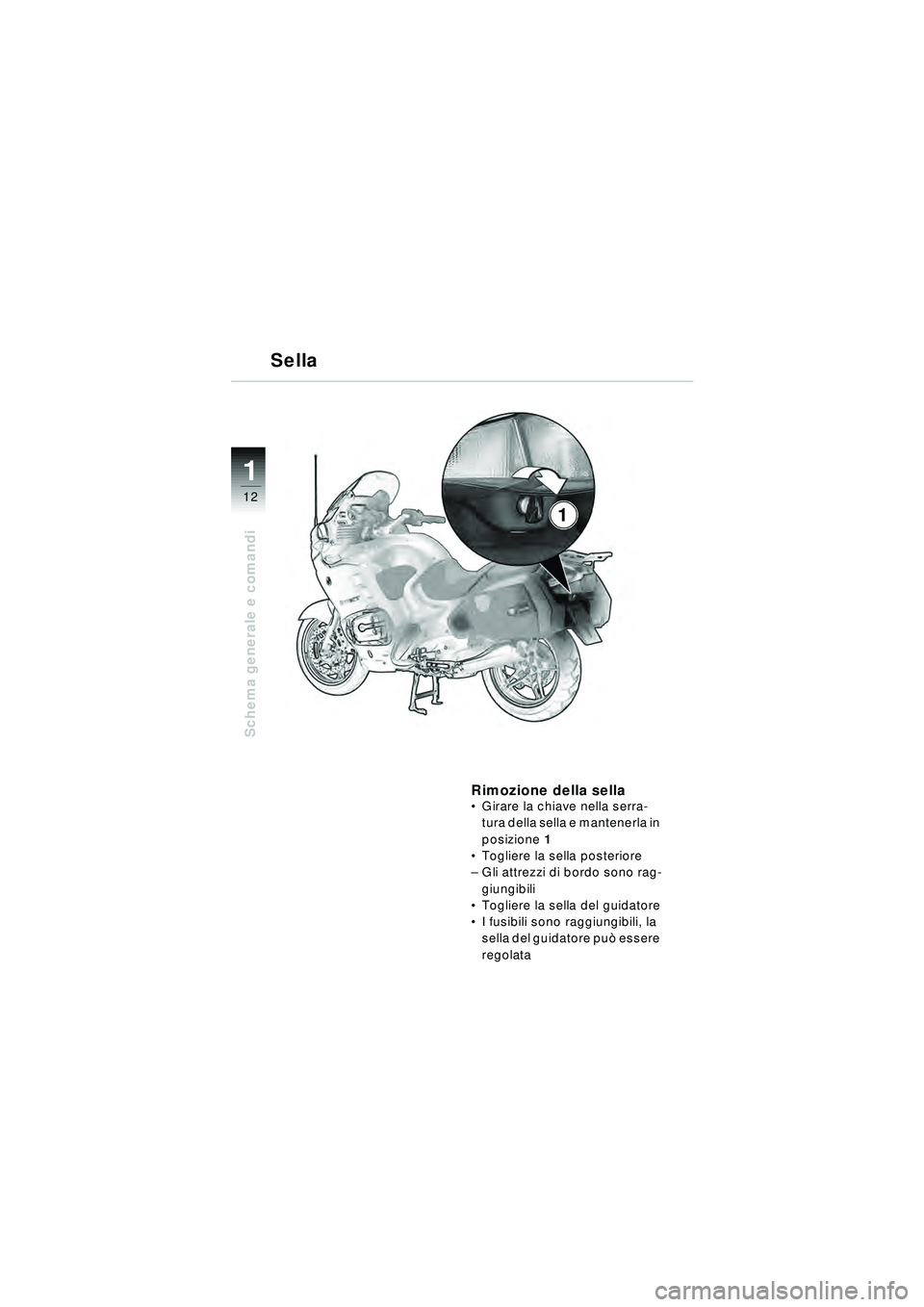

Sella
Rimozione della sella
Girare la chiave nella serra-
tura della sella e mantenerla in
posizione 1
 Togliere la sella posteriore
– Gli attrezzi di bordo sono rag-
giungibili
 Togliere la sella del guidatore
 I fusibili sono raggiungibili, la
sella del guidatore pu ò essere
regolata
10r22bki3.book Seite 12 Freitag, 27. Januar 2006 12:53 12

13
Schema generale e comandi
1ABC
2

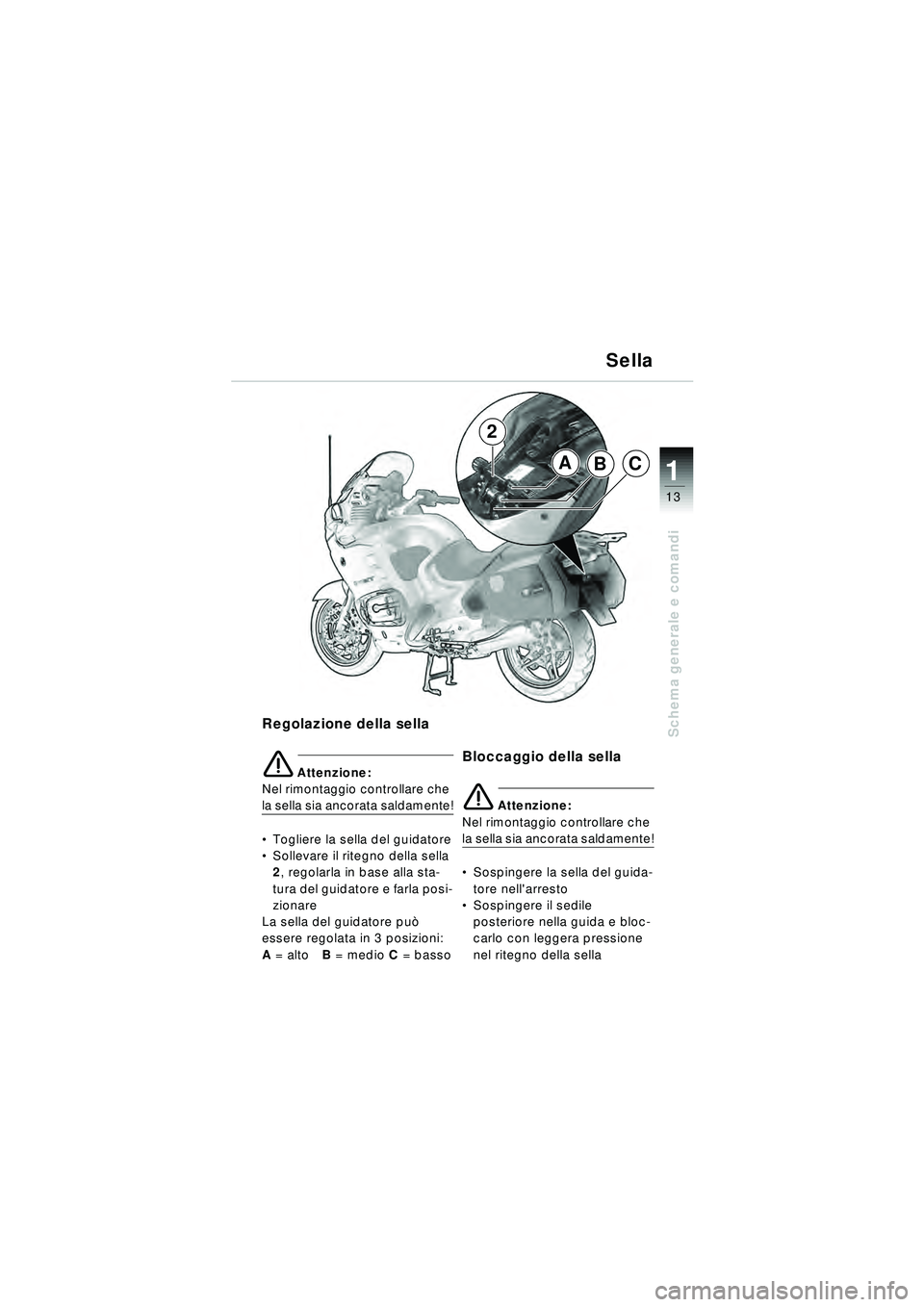

Regolazione della sella
\b Attenzione:
Nel rimontaggio controllare che
la sella sia ancorata saldamente!
 Togliere la sella del guidatore
 Sollevare il ritegno della sella
2, regolarla in base alla sta-
tura del guidatore e farla posi-
zionare
La sella del guidatore pu ò
essere regolata in 3 posizioni:
A = alto B = medio C = basso
Bloccaggio della sella
\b Attenzione:
Nel rimontaggio controllare che
la sella sia ancorata saldamente!
 Sospingere la sella del guida-
tore nell'arresto
 Sospingere il sedile
posteriore nella guida e bloc-
carlo con leggera pressione
nel ritegno della sella
Sella
10r22bki3.book Seite 13 Freitag, 27. Januar 2006 12:53 12

14
Schema generale e comandi
1

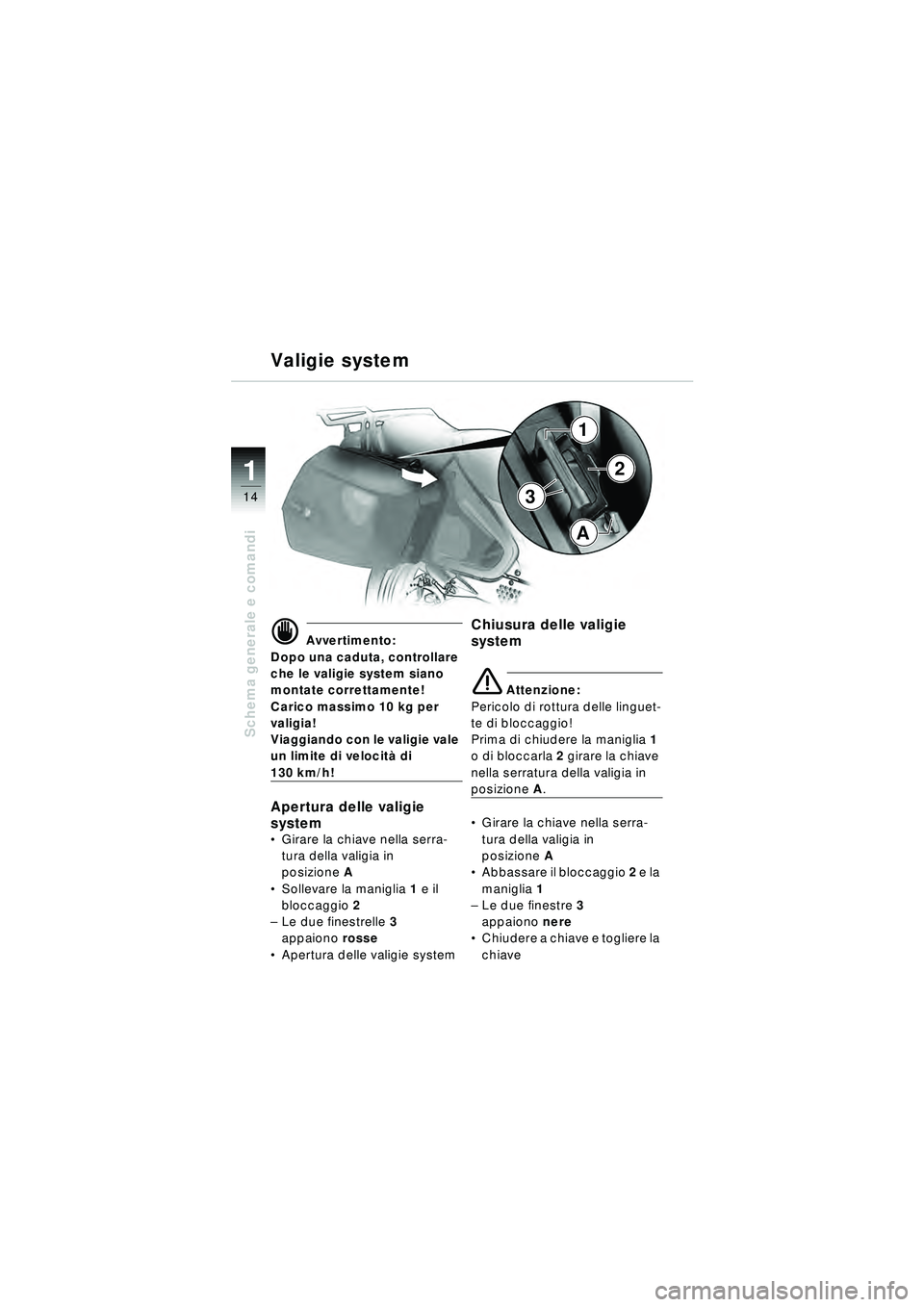

Valigie system
d Avvertimento:
Dopo una caduta, controllare
che le valigie system siano
montate correttamente!
Carico massimo 10 kg per
valigia!
Viaggiando con le valigie vale
un limite di velocit à di
130 km/h!
Apertura delle valigie
system
 Girare la chiave nella serra-
tura della valigia in
posizione A
 Sollevare la maniglia 1 e il
bloccaggio 2
– Le due finestrelle 3
appaiono rosse
 Apertura delle valigie system
Chiusura delle valigie
system
\b Attenzione:
Pericolo di rottura delle linguet-
te di bloccaggio!
Prima di chiudere la maniglia 1
o di bloccarla 2 girare la chiave
nella serratura della valigia in
posizione A.
 Girare la chiave nella serra-
tura della valigia in
posizione A
 Abbassare il bloccaggio 2 e la
maniglia 1
– Le due finestre 3
appaiono nere
 Chiudere a chiave e togliere la
chiave
3
1
2
A
