2002 BMW MOTORRAD R 1150 RS Betriebsanleitung (in German)

1
Übersicht und Bedienung
7
1Kontrollleuchte Blinker links
grün
s
2 Warnleuchte Batterie-
ladestrom rot
r (b 64)
3 Warnleuchte Tankinhalt/bei
ca. 4 Liter Restmenge
orange
m (b 24, 25)
4 Kontrollleuchte Schaltge-
triebe neutral grün
k (b 61)
5 Warnleuchte ABS
l SA
rot (b 64)
SASonderausstattung
6Warnleuchte Motoröldruck
rot p (
b 65)
7 Kontrollleuchte Blinker
rechts grün
t
8Warnleuchte Allgemein
rot
e (b 64)
9 Kontrollleuchte Fernlicht
blau
q
( ) Klammerzahl bSeite mit Erläuterung

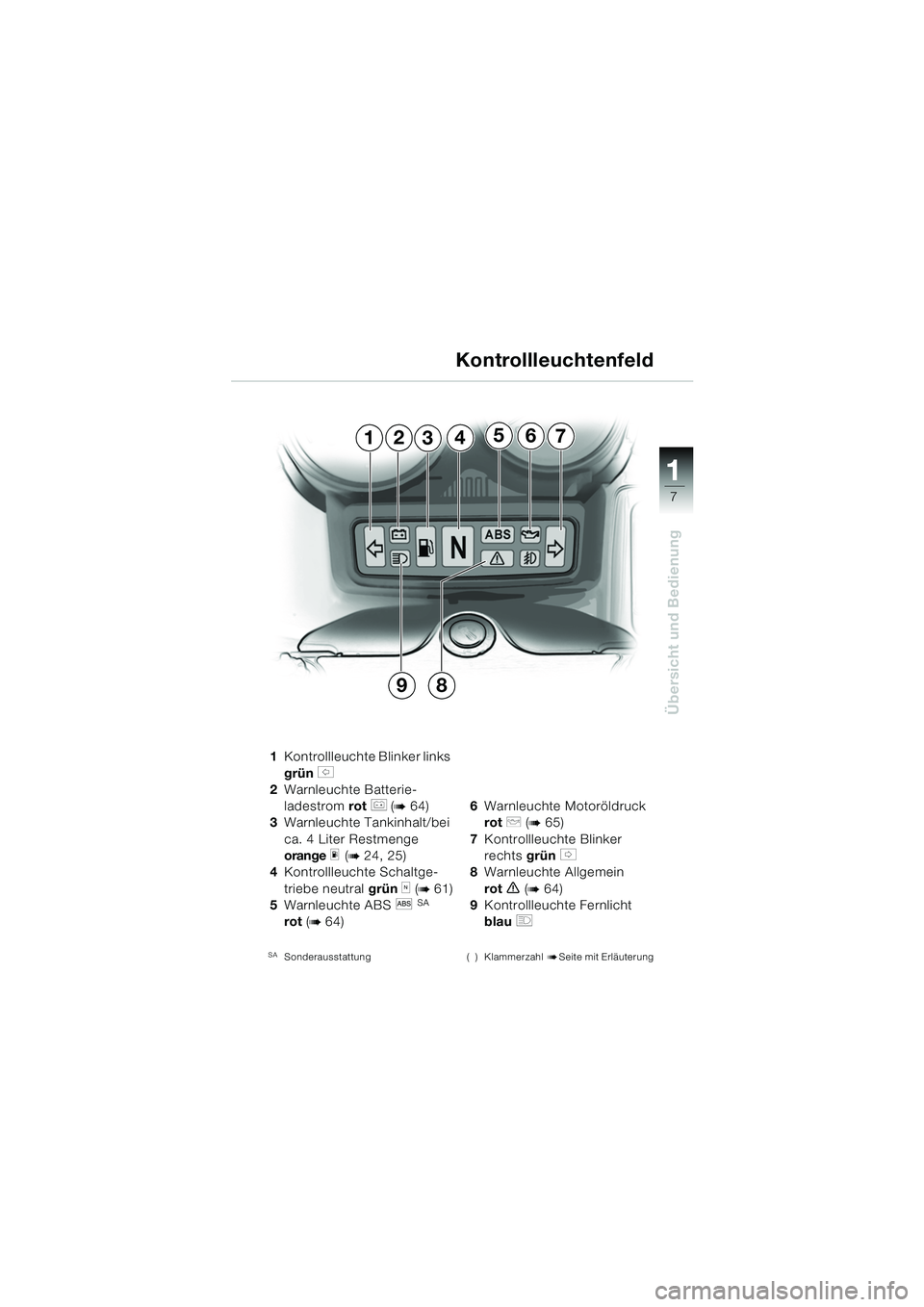

Kontrollleuchtenfeld
1243567
98
10rsbkd2.book Seite 7 Dienstag, 19. November 2002 4:52 16

1
Übersicht und Bedienung
8
Fahrzeugschlüssel
d Warnung:
Bei BMW Integral ABSSA ist bei
ausgeschalteter Zündung nur
RESTBREMSFUNKTION ver-
fügbar (b 75)
Sie erhalten zwei Haupt-
schlüssel und einen Reserve-
schlüssel.
Das mitgelieferte Kunststoff-
schildchen weist die Schlüssel-
nummer aus.
L Hinweis:
Zünd- und Lenkschloss, Tank-
verschluss sowie Helm-/Sitz-
bankschloss werden mit dem
gleichen Schlüssel betätigt. Auf
Wunsch lassen sich auch die
Systemkoffer
SZ mit dem
gleichen Schlüssel betätigen.
SZSonderzubehör
SASonderausstattung

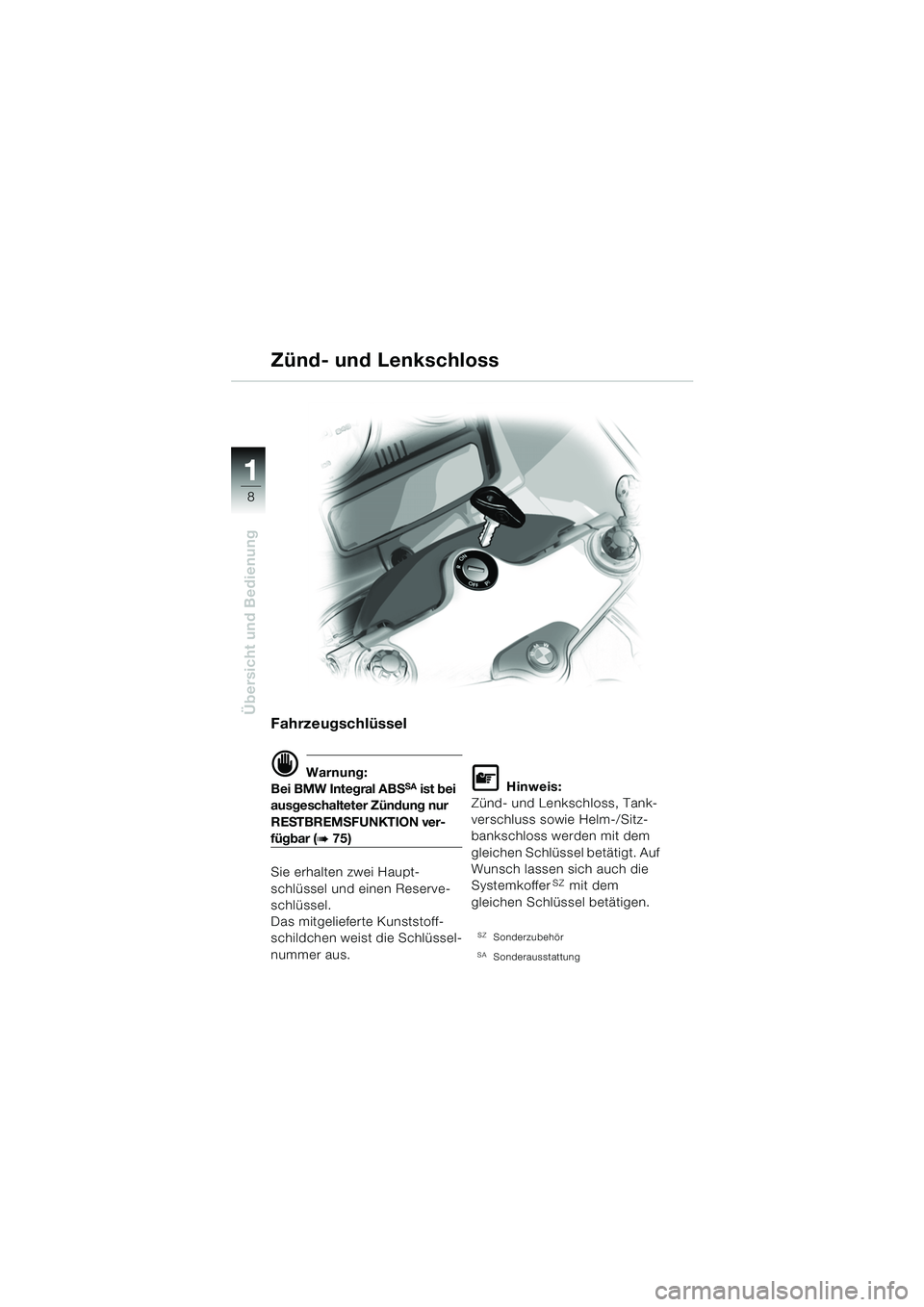

Zünd- und Lenkschloss
10rsbkd2.book Seite 8 Dienstag, 19. November 2002 4:52 16

1
Übersicht und Bedienung
9

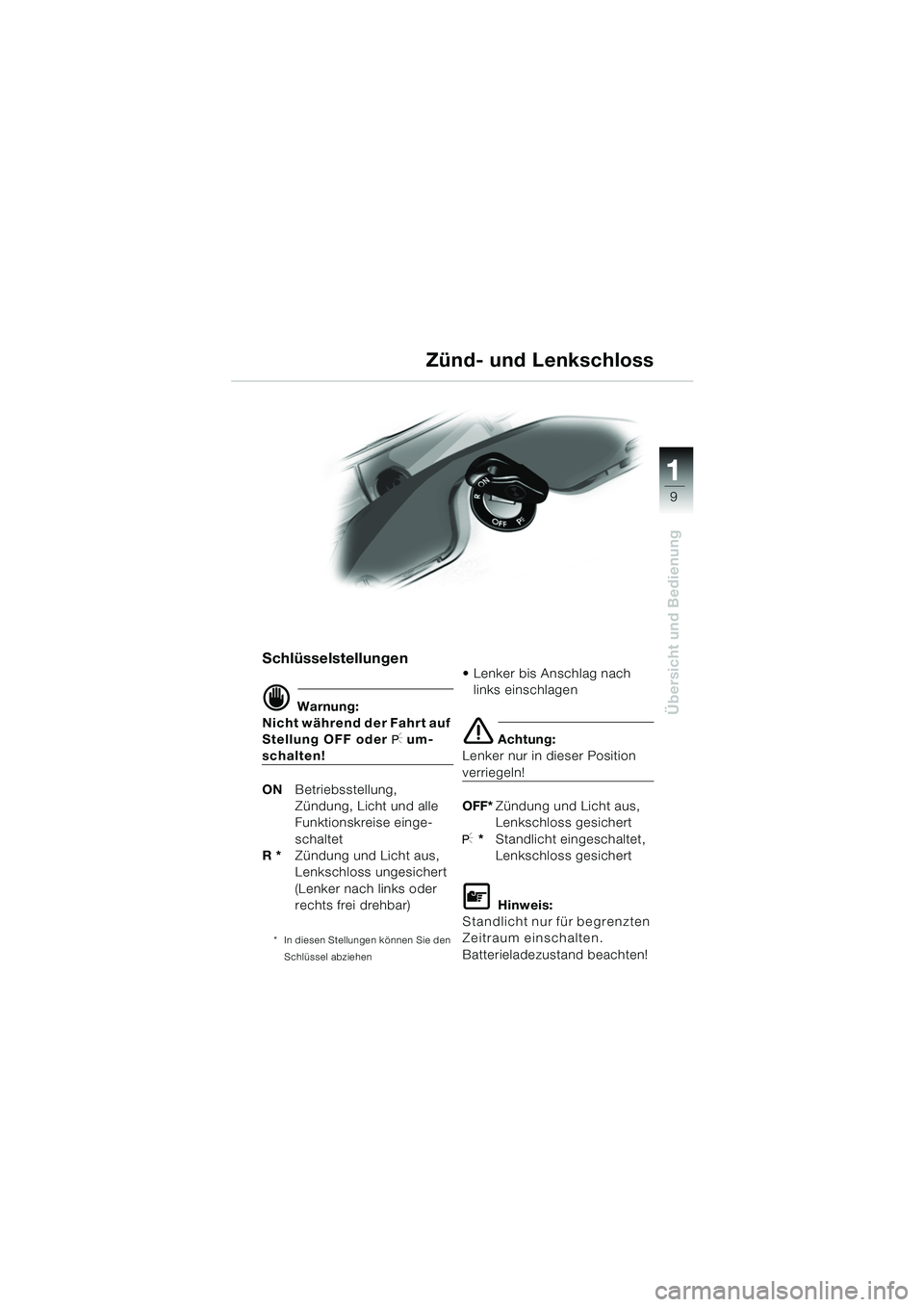

Schlüsselstellungen
d Warnung:
Nicht während der Fahrt auf
Stellung OFF oder
I um-
schalten!
ON Betriebsstellung,
Zündung, Licht und alle
Funktionskreise einge-
schaltet
R * Zündung und Licht aus,
Lenkschloss ungesichert
(Lenker nach links oder
rechts frei drehbar)
* In diesen Stellungen können Sie den
Schlüssel abziehen
 Lenker bis Anschlag nach links einschlagen
e Achtung:
Lenker nur in dieser Position
verriegeln!
OFF* Zündung und Licht aus,
Lenkschloss gesichert
I *Standlicht eingeschaltet,
Lenkschloss gesichert
L Hinweis:
Standlicht nur für begrenzten
Zeitraum einschalten.
Batterieladezustand beachten!
Zünd- und Lenkschloss
10rsbkd2.book Seite 9 Dienstag, 19. November 2002 4:52 16

1
Übersicht und Bedienung
10
1
B
A
B
A

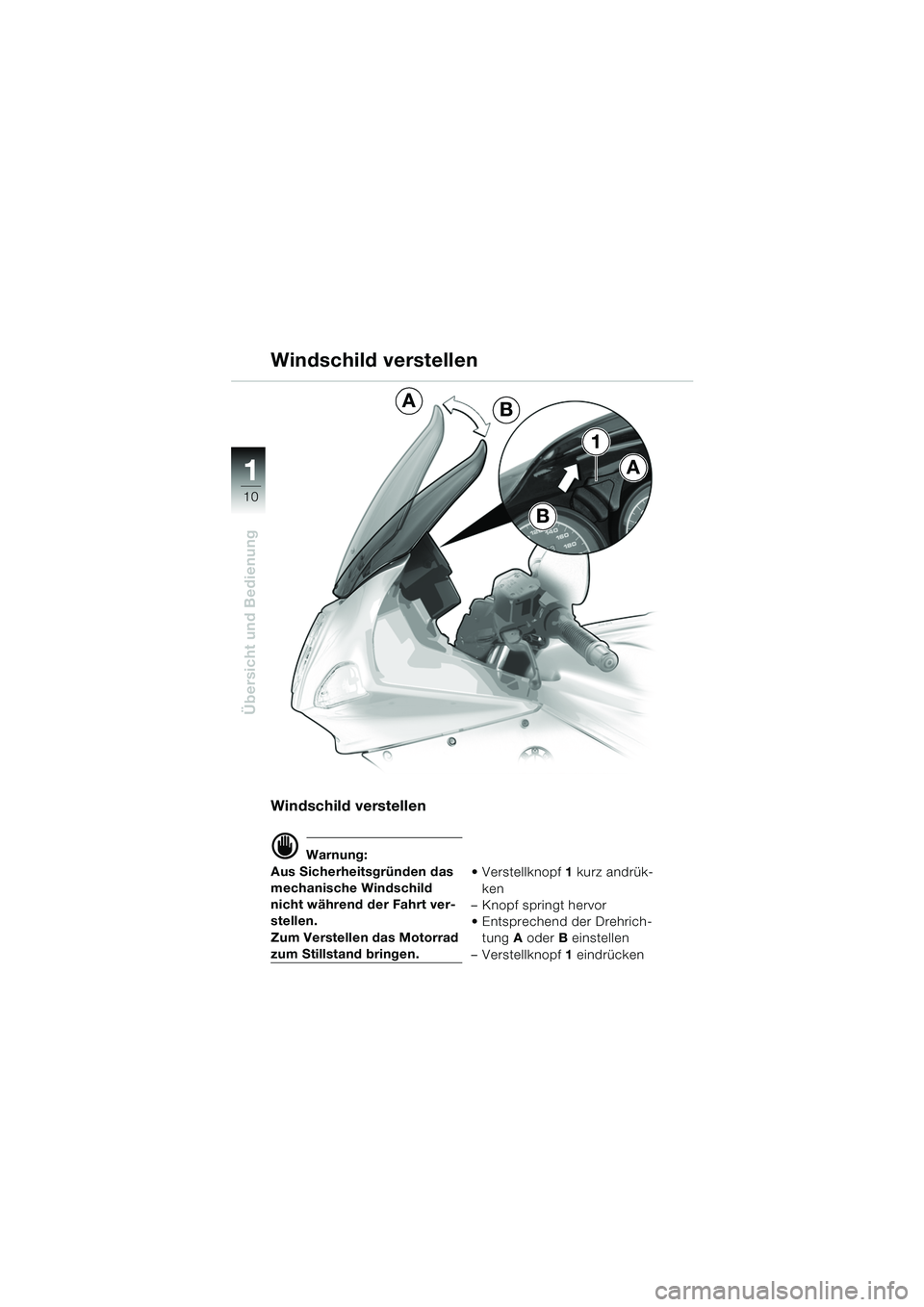

Windschild verstellen
d Warnung:
Aus Sicherheitsgründen das
mechanische Windschild
nicht während der Fahrt ver-
stellen.
Zum Verstellen das Motorrad
zum Stillstand bringen.  Verstellknopf 1
kurz andrük-
ken
– Knopf springt hervor
 Entsprechend der Drehrich- tung A oder B einstellen
– Verstellknopf 1 eindrücken
Windschild verstellen
10rsbkd2.book Seite 10 Dienstag, 19. November 2002 4:52 16

1
Übersicht und Bedienung
11

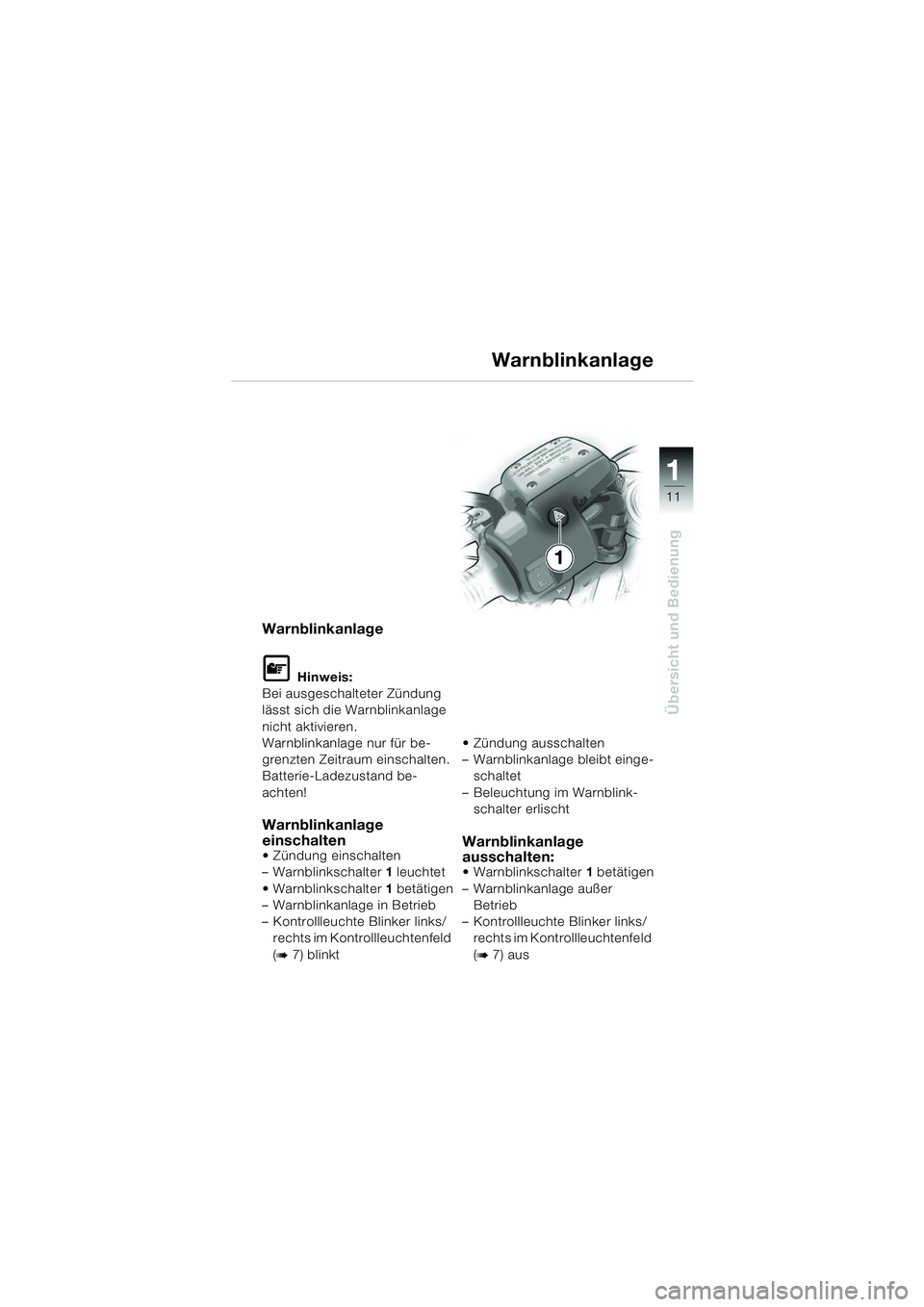

Warnblinkanlage
L Hinweis:
Bei ausgeschalteter Zündung
lässt sich die Warnblinkanlage
nicht aktivieren.
Warnblinkanlage nur für be-
grenzten Zeitraum einschalten.
Batterie-Ladezustand be-
achten!
Warnblinkanlage
einschalten
 Zündung einschalten
– Warnblinkschalter 1 leuchtet
 Warnblinkschalter 1 betätigen
– Warnblinkanlage in Betrieb
– Kontrollleuchte Blinker links/ rechts im Kontrollleuchtenfeld
(
b 7) blinkt  Zündung ausschalten
– Warnblinkanlage bleibt einge-
schaltet
– Beleuchtung im Warnblink- schalter erlischt
Warnblinkanlage
ausschalten:
 Warnblinkschalter 1 betätigen
– Warnblinkanlage außer Betrieb
– Kontrollleuchte Blinker links/ rechts im Kontrollleuchtenfeld
(
b 7) aus
Warnblinkanlage
1
10rsbkd2.book Seite 11 Dienstag, 19. November 2002 4:52 16

1
Übersicht und Bedienung
12
d Warnung:
Damit keine Luft in den
Hydraulikkreislauf der Kupp-
lung gelangen kann:
 Lenkerarmatur nicht ver-
drehen!
1 Hebel für Kaltstart
(Drehzahlanhebung)
(
b 62, 63)
2 Warnblinkschalter (
b 11) 3
Signalhorn-Druckknopf
4 Blinkerschalter links
Andrücken
– Blinker in Betrieb
Blinker ausschalten:
 Blinkerrückstellschalter 9
andrücken
5 Fern-/Abblendschalter
FFernlicht
GAbblendlicht
FLichthupe
Lenkerarmatur links
12
5
4
3
10rsbkd2.book Seite 12 Dienstag, 19. November 2002 4:52 16

1
Übersicht und Bedienung
13
678
109
d Warnung:
Damit keine Luft in den
Bremsflüssigkeitskreislauf
gelangen kann:
 Lenkerarmatur nicht ver-
drehen!
6 Schalter für heizbare
Handgriffe
SA
OHeizfunktion aus
.50% (Mittelstellung)..100% 7
Anlassdruckschalter
8 Not-Ausschalter für
Zündung (
b 60)
9 Blinkerrückstellschalter
Andrücken
– Blinker links/rechts aus
10 Blinkerschalter rechts
Andrücken
– Blinker in Betrieb
Blinker ausschalten:
 Blinkerrückstellschalter 9
andrücken
SASonderausstattung

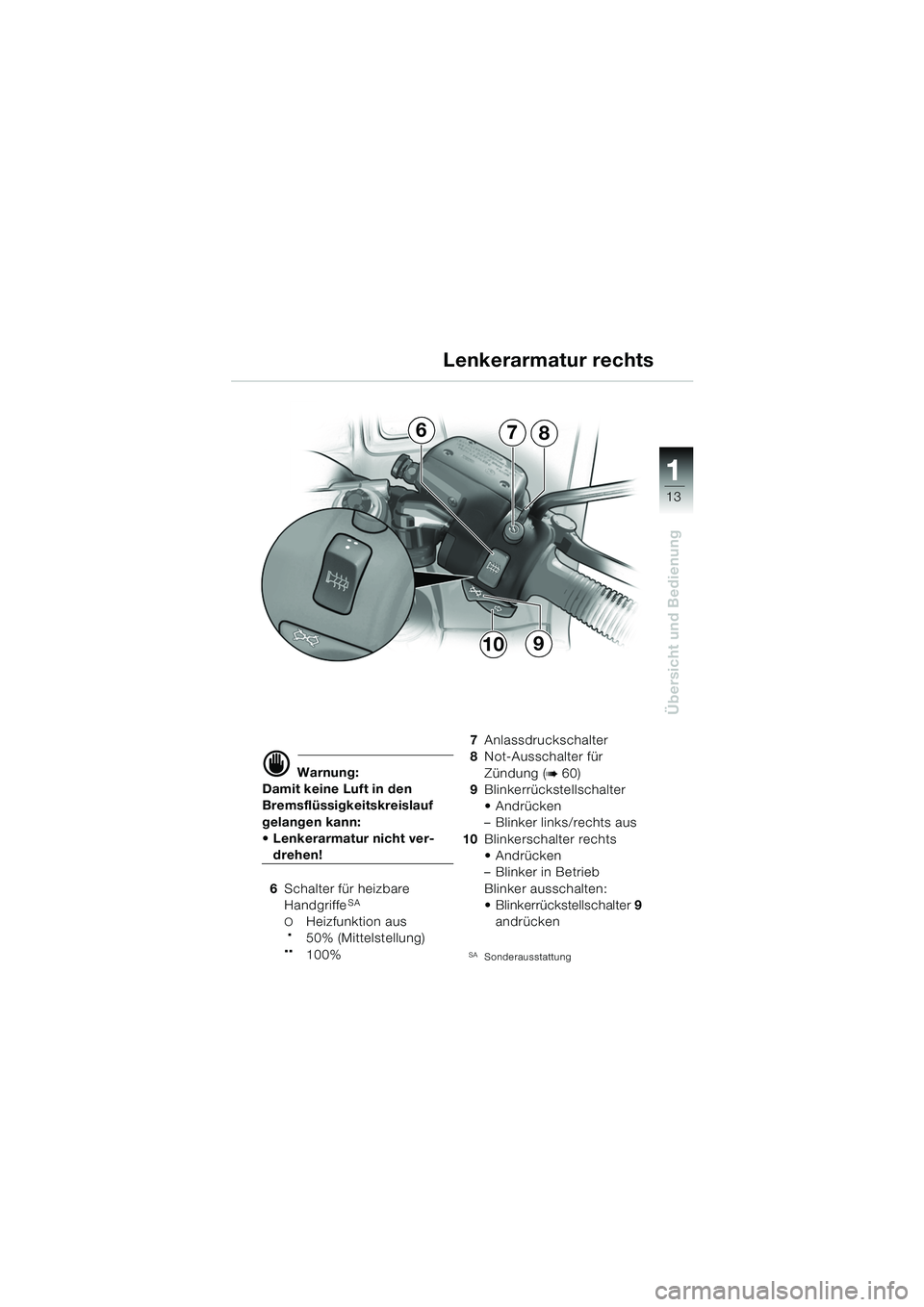

Lenkerarmatur rechts
10rsbkd2.book Seite 13 Dienstag, 19. November 2002 4:52 16

1
Übersicht und Bedienung
14
d Warnung:
Damit keine Luft in den
Bremskreislauf und den
Hydraulikkreislauf der Kupp-
lung gelangen kann:
 Lenkerarmatur nicht
verdrehen!
d Warnung:
Lenkerstummel dürfen nur
symmetrisch verstellt wer-
den. Auf korrekte Leitungs-
verlegung achten. Kabel nicht
beschädigen.
Befestigungsschraube 1
unbedingt mit vorgeschriebe-
nem Anziehdrehmoment
festziehen.
Falls kein Drehmoment-
schlüssel vorhanden ist,
Lenker von einer Fachwerk-
statt, am besten einem
BMW Motorrad Partner
verstellen lassen.

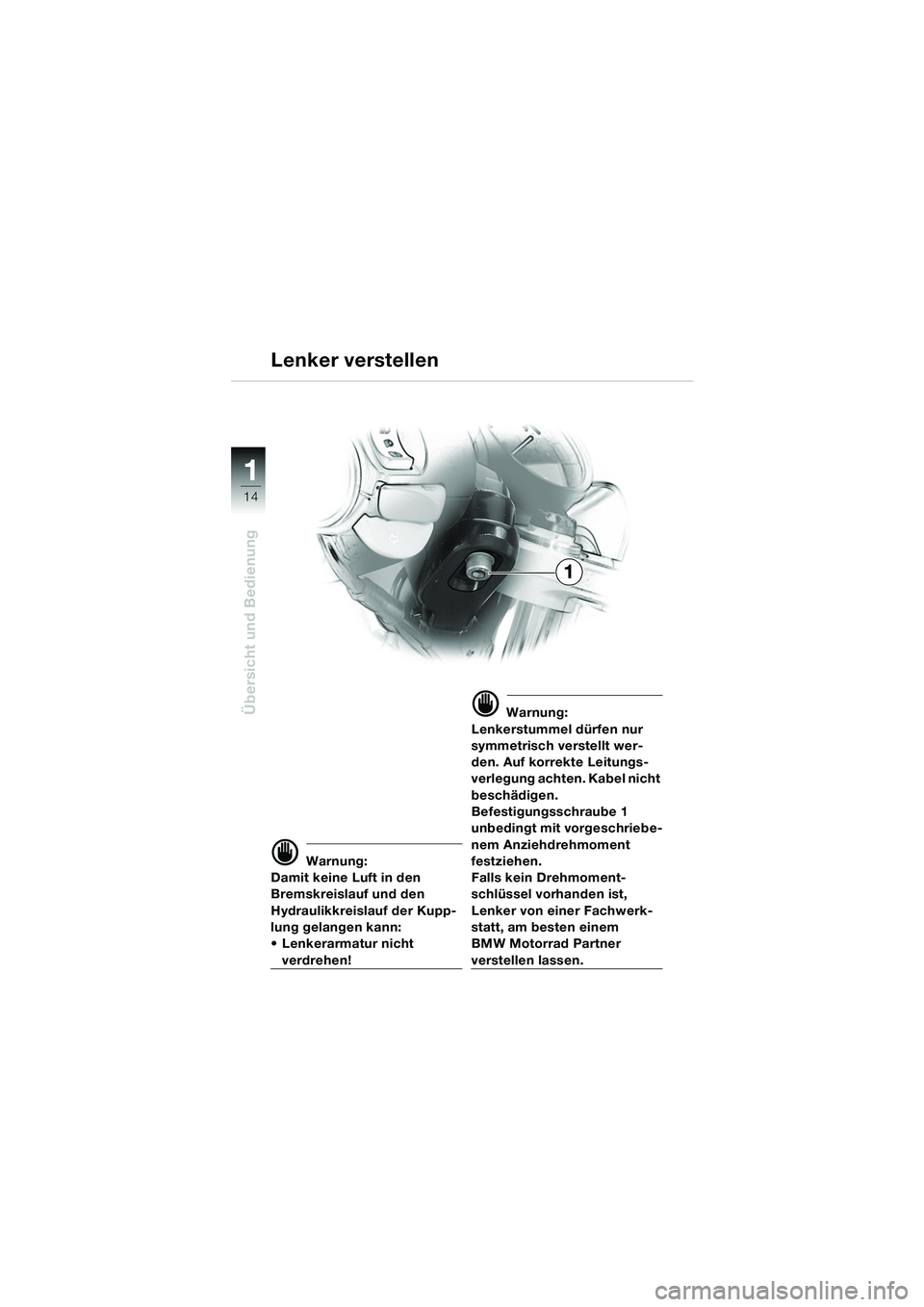

Lenker verstellen
1
