2002 BMW MOTORRAD R 1150 R Instruktionsbok (in Swedish)

2
23
2
Säkerhetskontroll

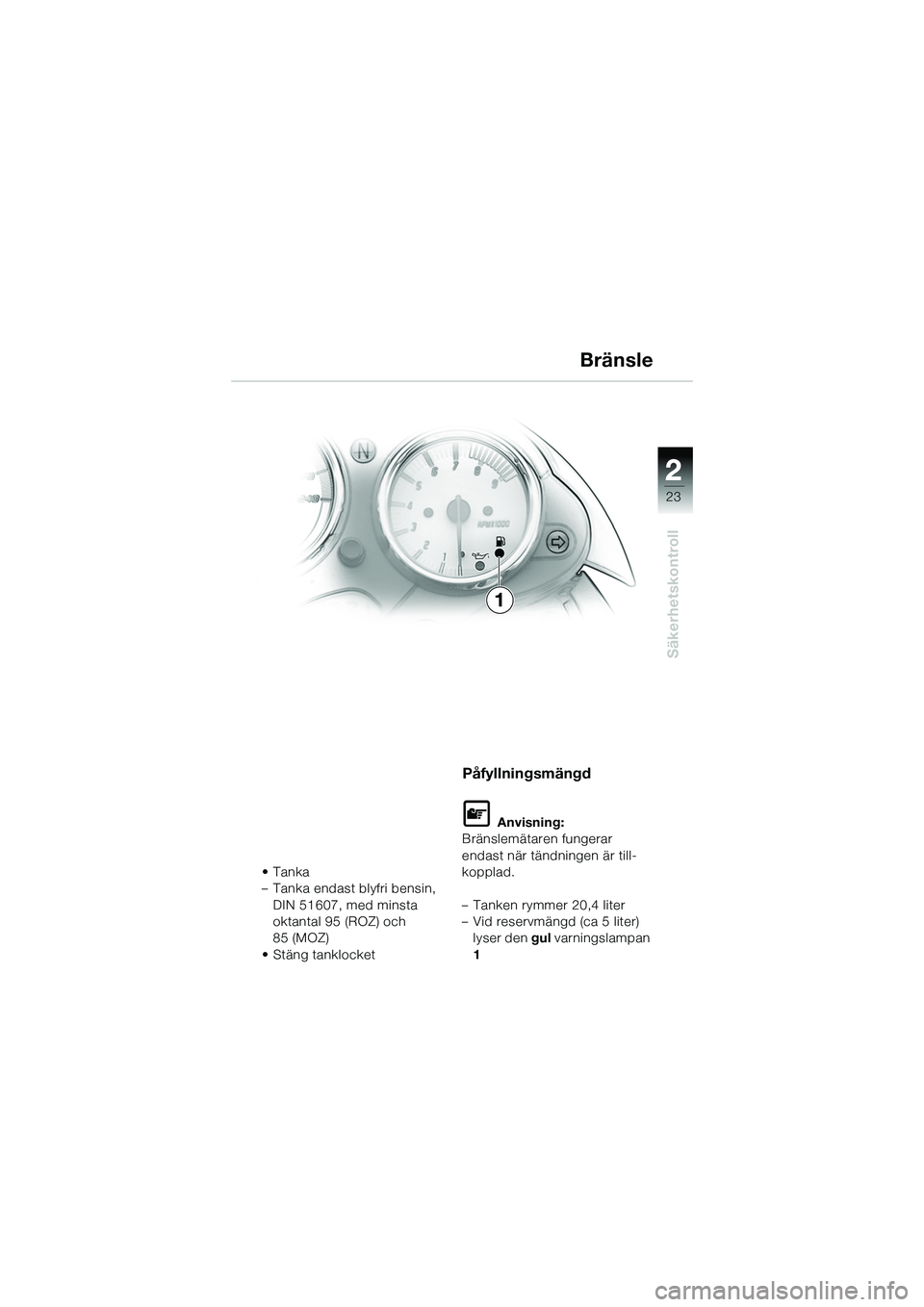

1Bränsle
•Tanka
– Tanka endast blyfri bensin,
DIN 51607, med minsta
oktantal 95 (ROZ) och
85 (MOZ)
• Stäng tanklocket
Påfyllningsmängd
L Anvisning:
Bränslemätaren fungerar
endast när tändningen är till-
kopplad.
– Tanken rymmer 20,4 liter
– Vid reservmängd (ca 5 liter) lyser den gul varningslampan
1
10r28FUNbks1.book Seite 23 Donnerstag, 26. Januar 2006 1:09 13

22
24
Säkerhetskontroll
31
A

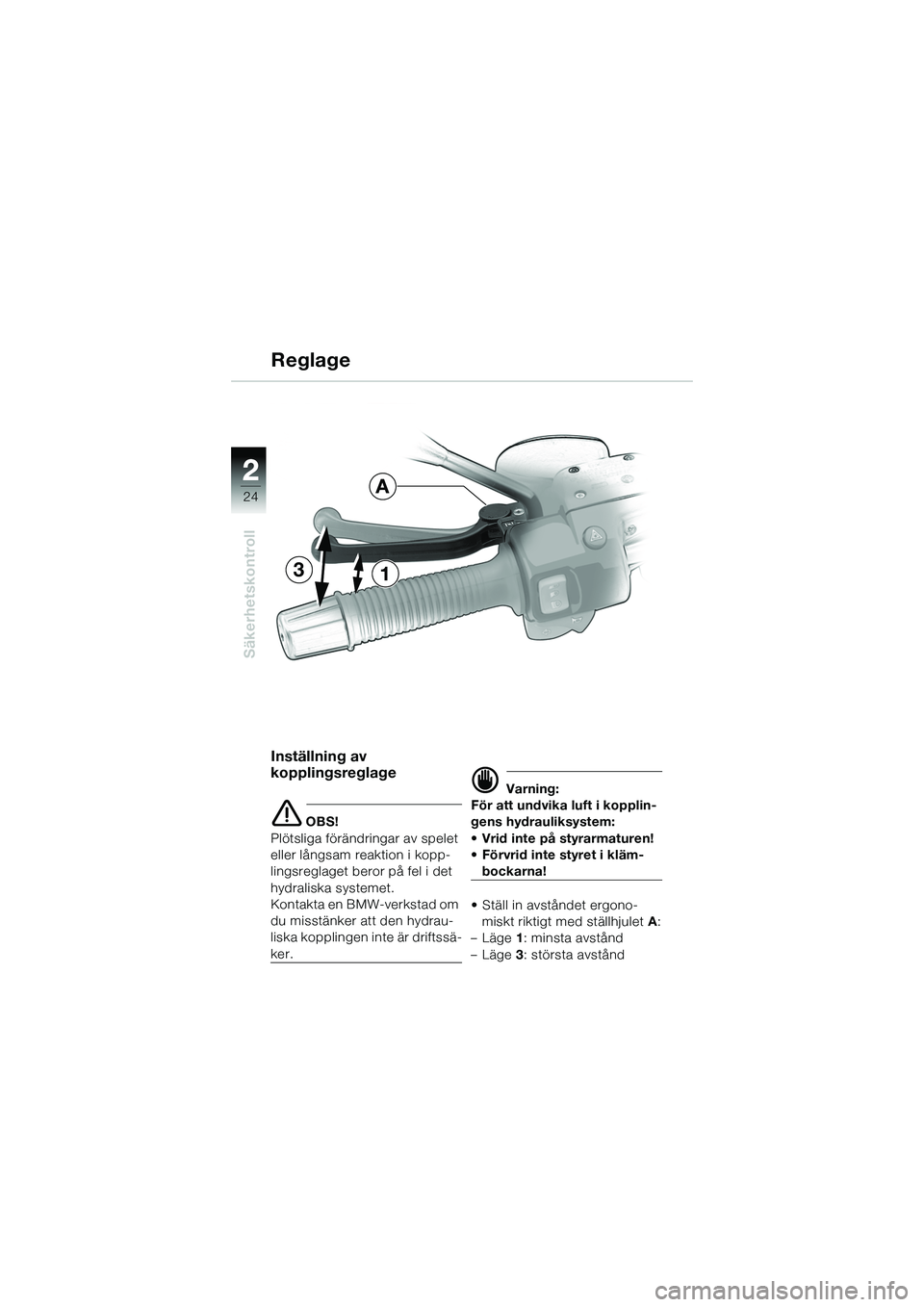

Inställning av
kopplingsreglage
e OBS!
Plötsliga förändringar av spelet
eller långsam reaktion i kopp-
lingsreglaget beror på fel i det
hydraliska systemet.
Kontakta en BMW-verkstad om
du misstänker att den hydrau-
liska kopplingen inte är driftssä-
ker.
d Varning:
För att undvika luft i kopplin-
gens hydrauliksystem:
• Vrid inte på styrarmaturen!
• Förvrid inte styret i kläm-
bockarna!
• Ställ in avståndet ergono- miskt riktigt med ställhjulet A:
–Läge 1: minsta avstånd
–Läge 3: största avstånd
Reglage
10r28FUNbks1.book Seite 24 Donnerstag, 26. Januar 2006 1:09 13

2
25
2
Säkerhetskontroll
41
A

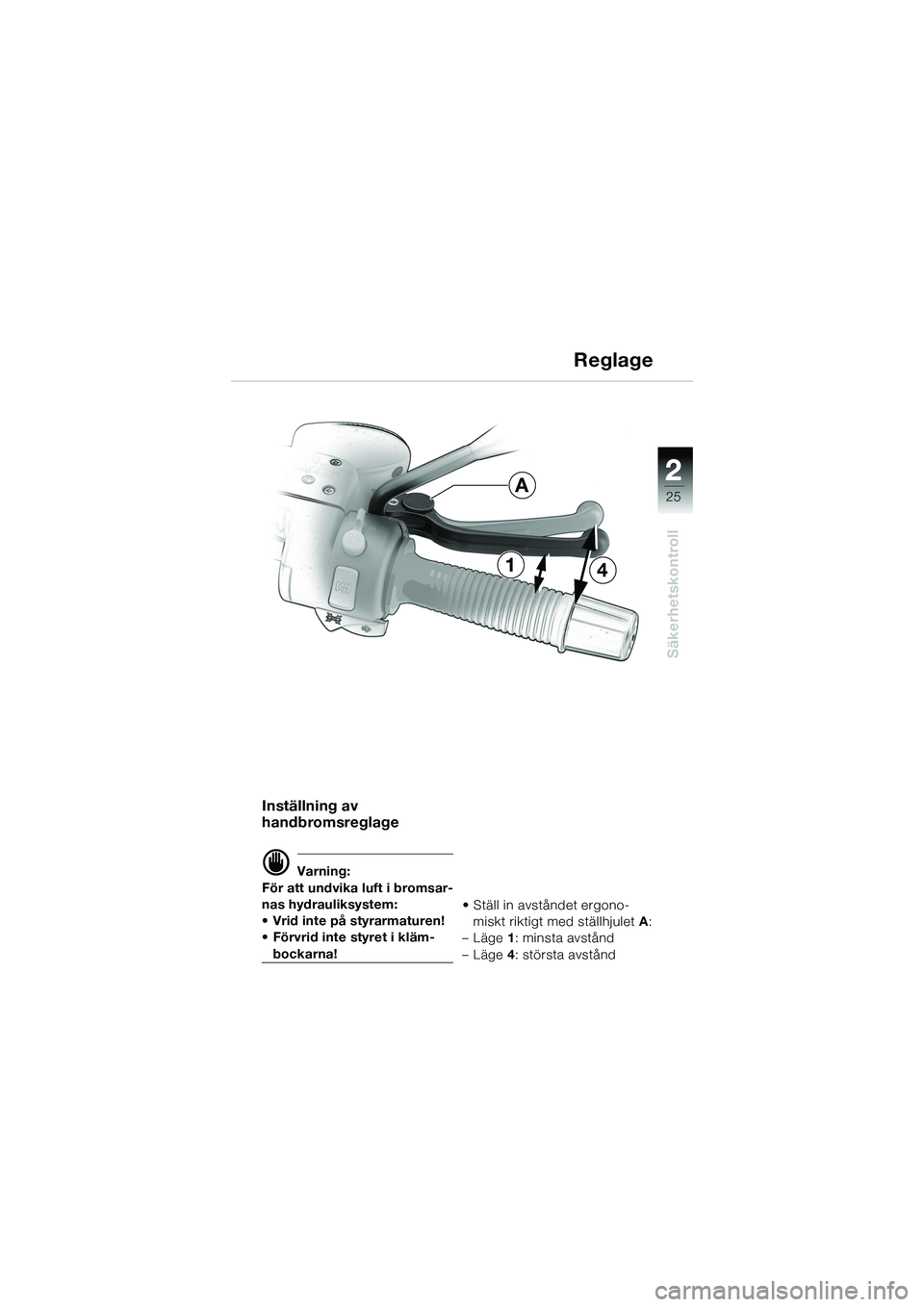

Inställning av
handbromsreglage
d Varning:
För att undvika luft i bromsar-
nas hydrauliksystem:
• Vrid inte på styrarmaturen!
• Förvrid inte styret i kläm-
bockarna! • Ställ in avståndet ergono-
miskt riktigt med ställhjulet A:
–Läge 1: minsta avstånd
–Läge 4: största avstånd
Reglage
10r28FUNbks1.book Seite 25 Donnerstag, 26. Januar 2006 1:09 13

22
26
Säkerhetskontroll

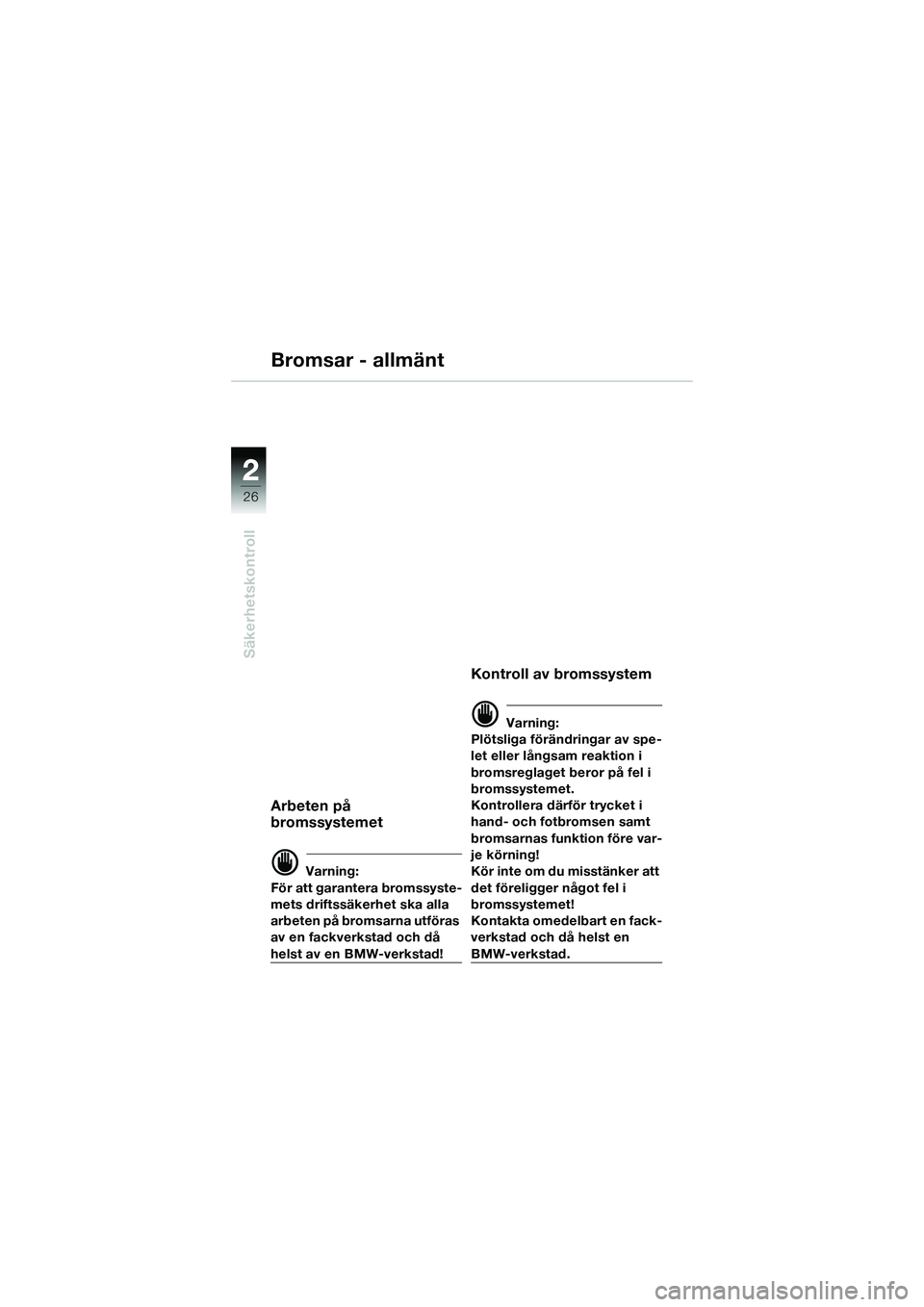

Bromsar - allmänt
Arbeten på
bromssystemet
d Varning:
För att garantera bromssyste-
mets driftssäkerhet ska alla
arbeten på bromsarna utföras
av en fackverkstad och då
helst av en BMW-verkstad!
Kontroll av bromssystem
d Varning:
Plötsliga förändringar av spe-
let eller långsam reaktion i
bromsreglaget be ror på fel i
bromssystemet.
Kontrollera därför trycket i
hand- och fotbromsen samt
bromsarnas funktion före var-
je körning!
Kör inte om du misstänker att
det föreligger något fel i
bromssystemet!
Kontakta omedelbart en fack-
verkstad och då helst en
BMW-verkstad.
10r28FUNbks1.book Seite 26 Donnerstag, 26. Januar 2006 1:09 13

2
27
2
Säkerhetskontroll
Bromsar - allmänt

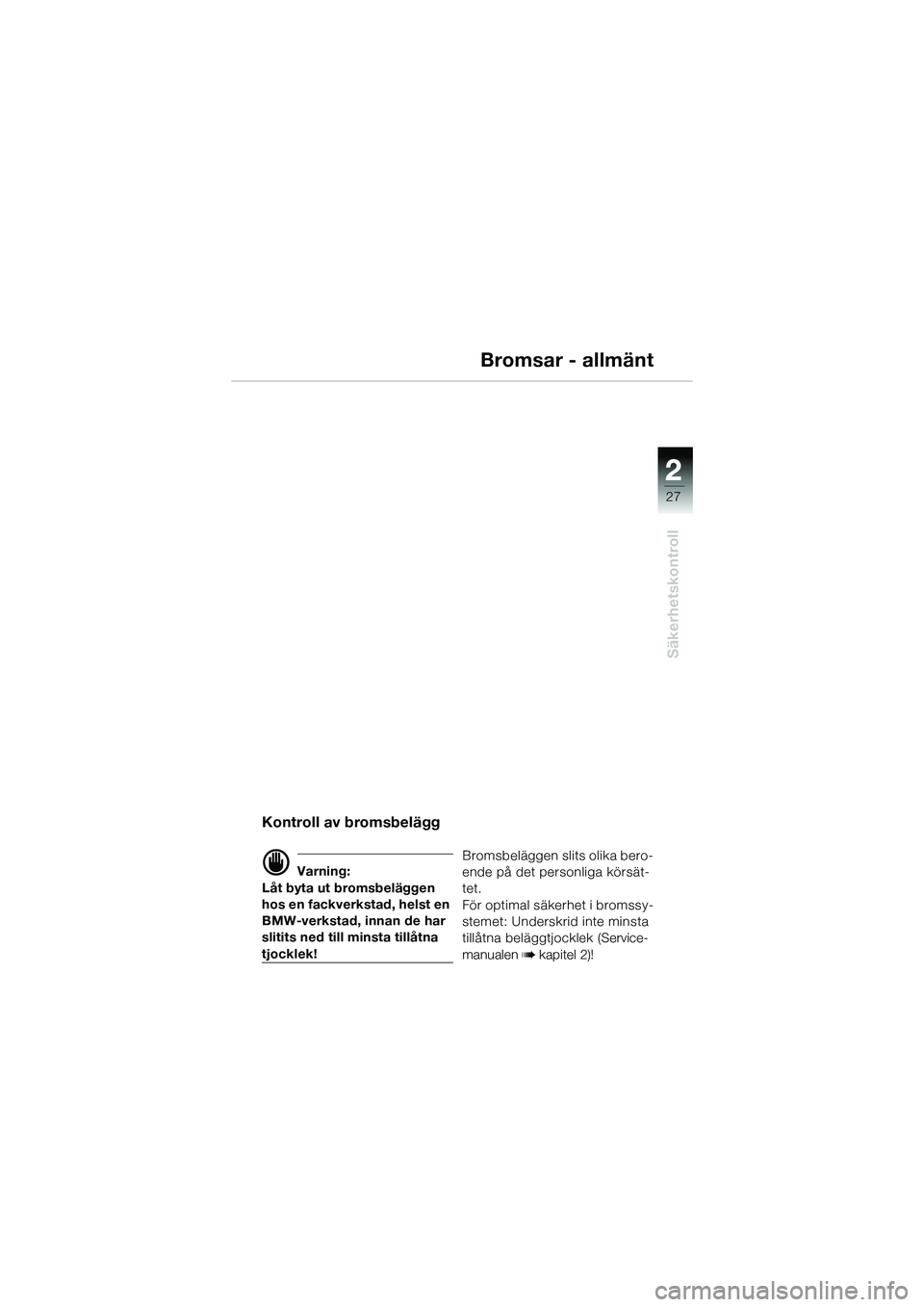

Kontroll av bromsbelägg
d Varning:
Låt byta ut bromsbeläggen
hos en fackverkstad, helst en
BMW-verkstad, innan de har
slitits ned till minsta tillåtna
tjocklek! Bromsbeläggen slits olika bero-
ende på det personliga körsät-
tet.
För optimal säkerhet i bromssy-
stemet: Underskrid inte minsta
tillåtna beläggtjocklek (Service-
manualen b kapitel 2)!
10r28FUNbks1.book Seite 27 Donnerstag, 26. Januar 2006 1:09 13

22
28
Säkerhetskontroll
Bromsar - utan BMW integral ABS

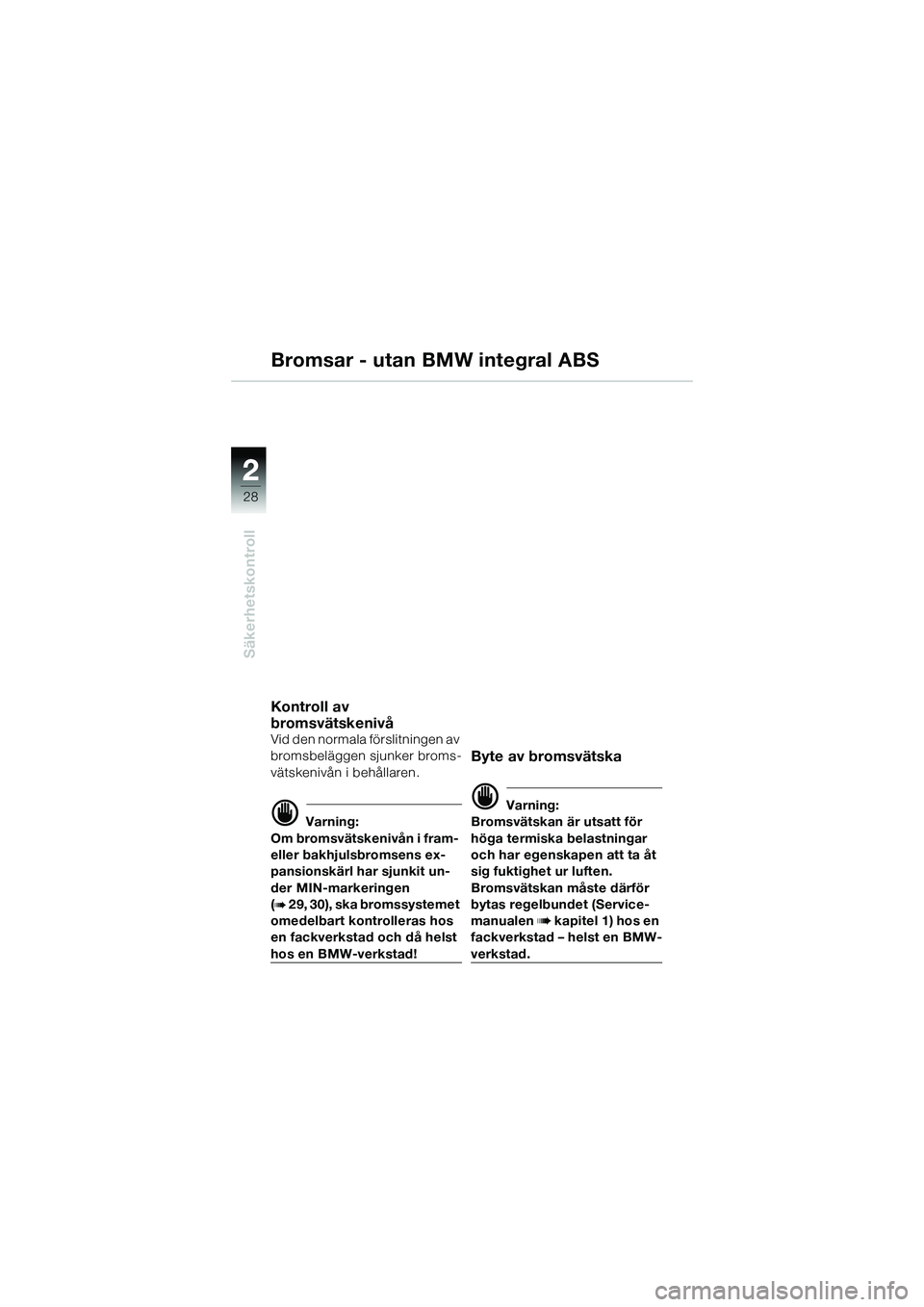

Kontroll av
bromsvätskenivå
Vid den normala förslitningen av
bromsbeläggen sjunker broms-
vätskenivån i behållaren.
d Varning:
Om bromsvätskenivån i fram-
eller bakhjulsbromsens ex-
pansionskärl har sjunkit un-
der MIN-markeringen
(
b 29, 30), ska bromssystemet
omedelbart kontrolleras hos
en fackverkstad och då helst
hos en BMW-verkstad!
Byte av bromsvätska
d Varning:
Bromsvätskan är utsatt för
höga termiska belastningar
och har egenskapen att ta åt
sig fuktighet ur luften.
Bromsvätskan måste därför
bytas regelbundet (Service-
manualen
b kapitel 1) hos en
fackverkstad – helst en BMW-
verkstad.
10r28FUNbks1.book Seite 28 Donnerstag, 26. Januar 2006 1:09 13

2
29
2
Säkerhetskontroll
MIN

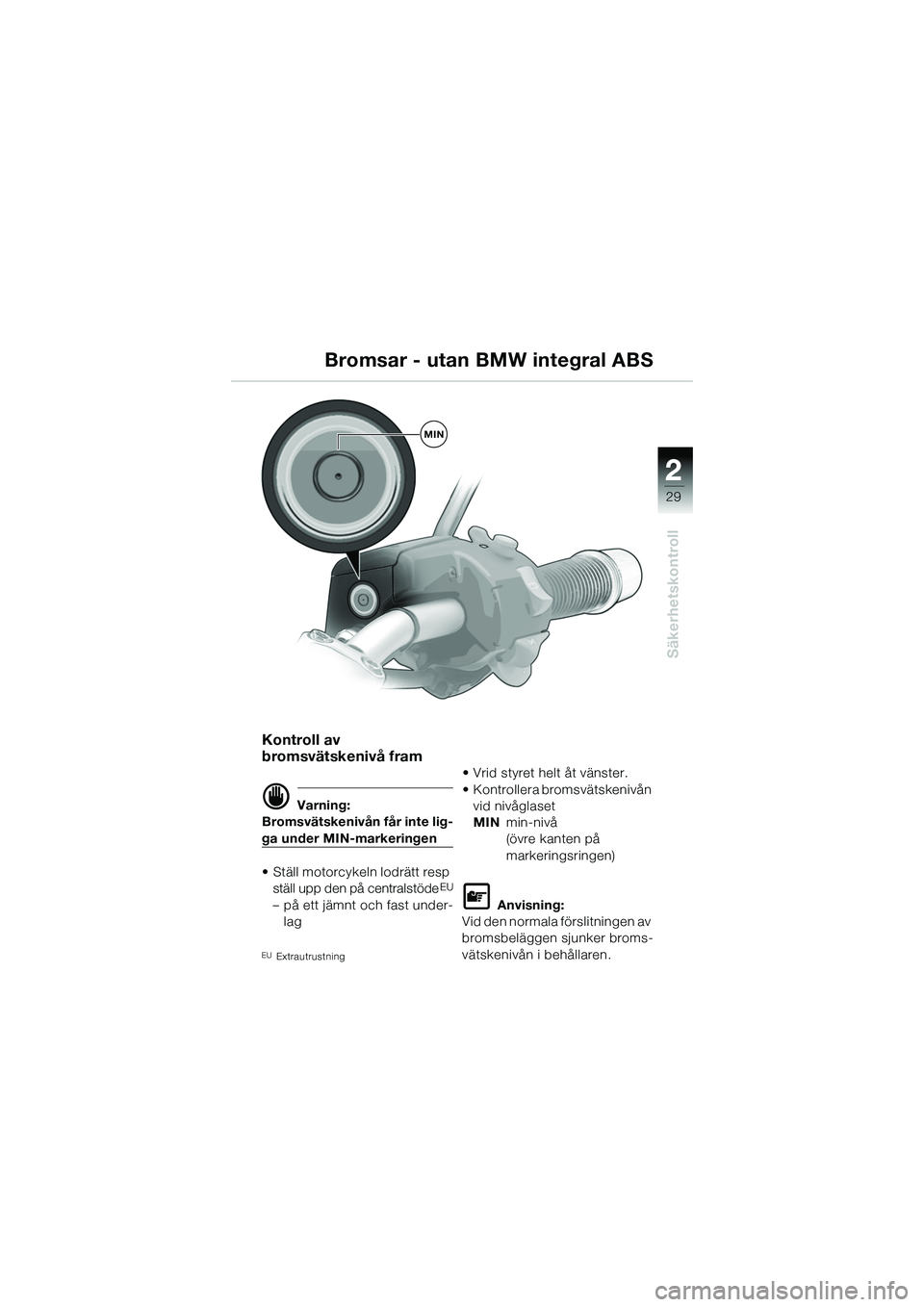

Kontroll av
bromsvätskenivå fram
d Varning:
Bromsvätskenivån får inte lig-
ga under MIN-markeringen
• Ställ motorcykeln lodrätt resp ställ upp den på centralstöde
EU
– på ett jämnt och fast under-lag
EU Extrautrustning
• Vrid styret helt åt vänster.
• Kontrollera bromsvätskenivån vid nivåglaset
MIN min-nivå
(övre kanten på
markeringsringen)
L Anvisning:
Vid den normala förslitningen av
bromsbeläggen sjunker broms-
vätskenivån i behållaren.
Bromsar - utan BMW integral ABS
10r28FUNbks1.book Seite 29 Donnerstag, 26. Januar 2006 1:09 13

22
30
Säkerhetskontroll
MAX
MIN
Bromsar - utan BMW integral ABS

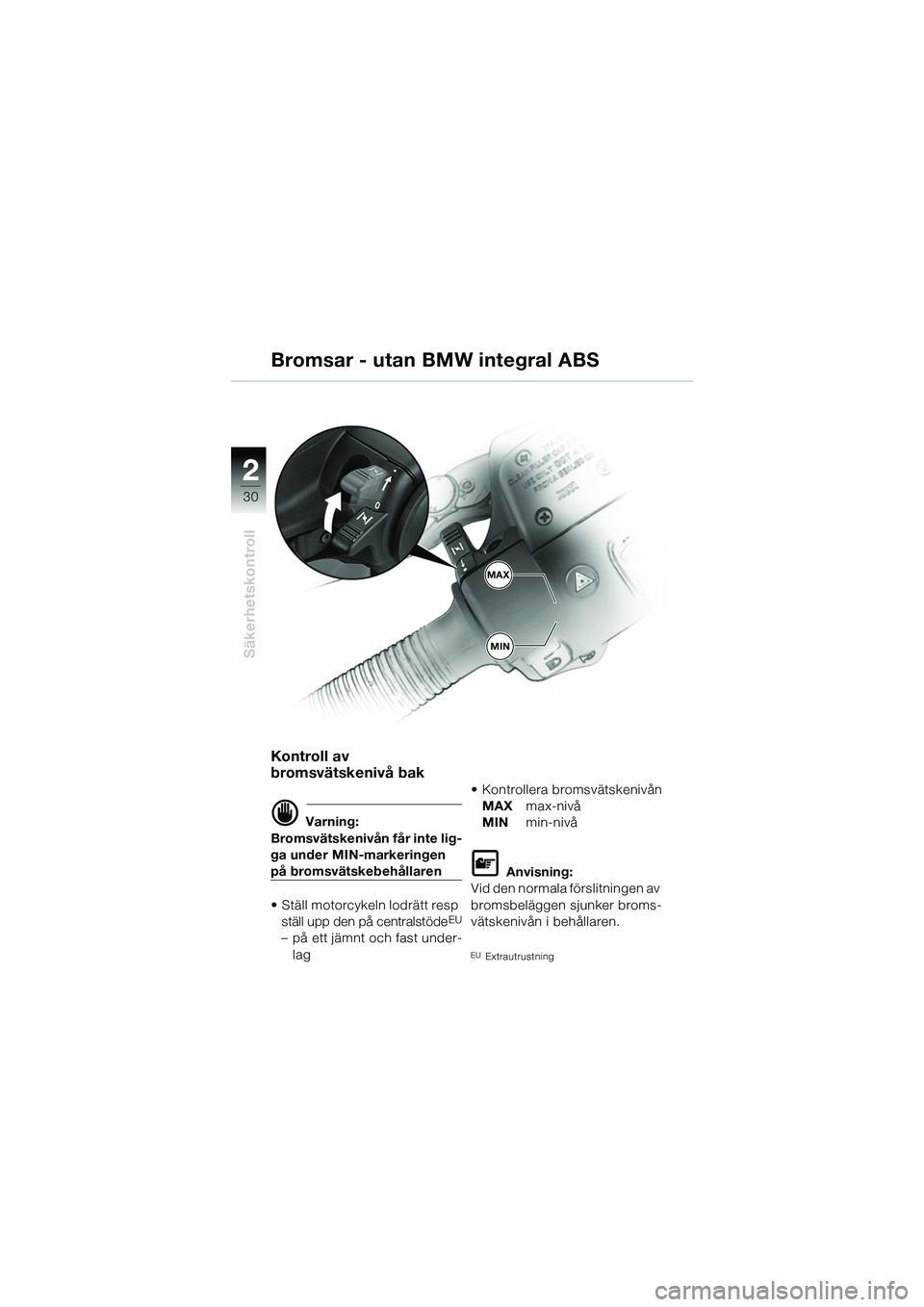

Kontroll av
bromsvätskenivå bak
d Varning:
Bromsvätskenivån får inte lig-
ga under MIN-markeringen
på bromsvätskebehållaren
• Ställ motorcykeln lodrätt resp ställ upp den på centralstöde
EU
– på ett jämnt och fast under-
lag • Kontrollera bromsvätskenivån
MAX max-nivå
MIN min-nivå
L Anvisning:
Vid den normala förslitningen av
bromsbeläggen sjunker broms-
vätskenivån i behållaren.
EU Extrautrustning
10r28FUNbks1.book Seite 30 Donnerstag, 26. Januar 2006 1:09 13
