2002 BMW MOTORRAD R 1150 R Instruktionsbok (in Swedish)

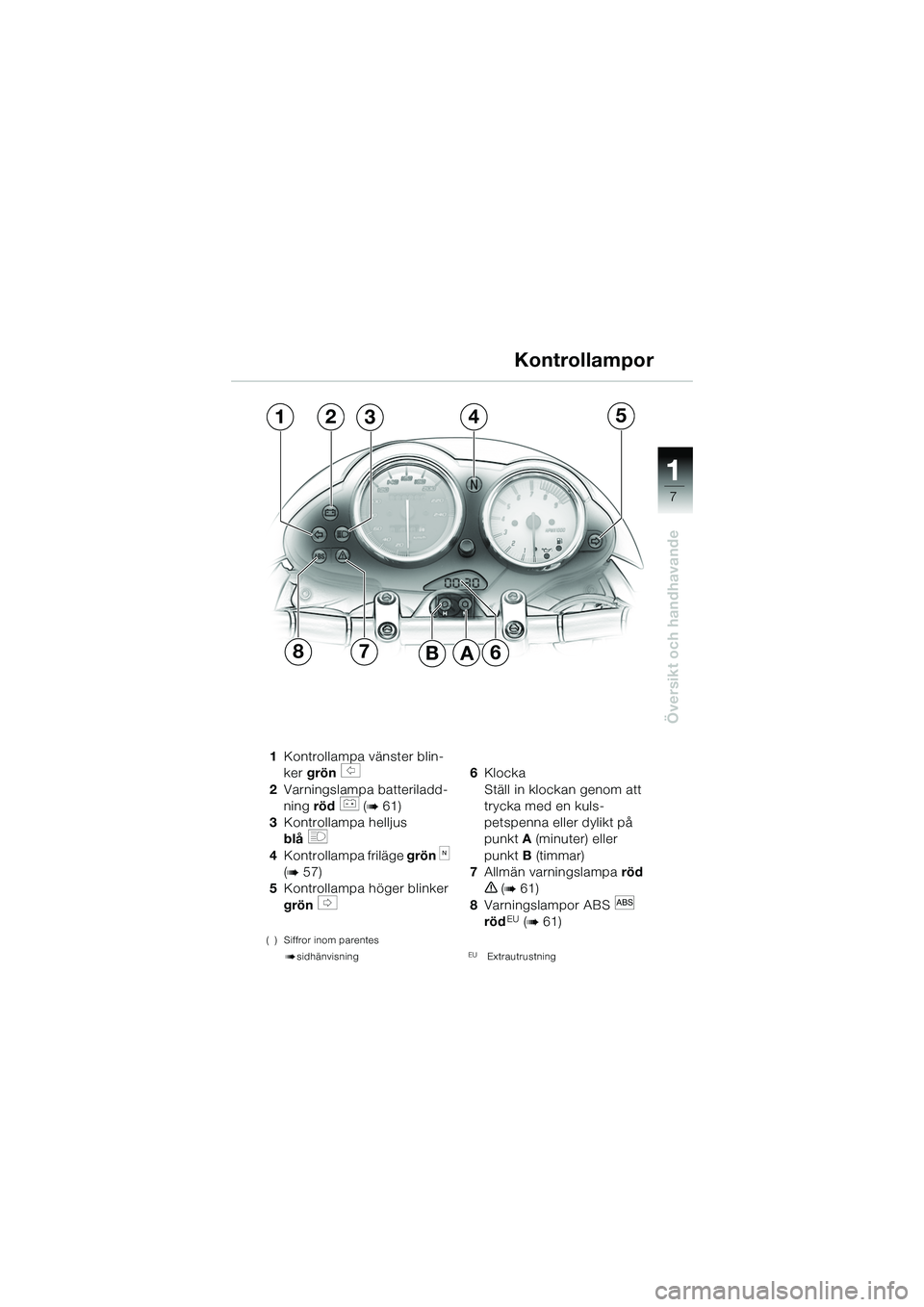

1
Översikt och handhavande
7
12435
87B6A
1Kontrollampa vänster blin-
ker grön
s
2 Varningslampa batteriladd-
ning röd
r (b 61)
3 Kontrollampa helljus
blå
q
4Kontrollampa friläge grön k
(
b 57)
5 Kontrollampa höger blinker
grön
t
( ) Siffror inom parentes
bsidhänvisning
6Klocka
Ställ in klockan genom att
trycka med en kuls-
petspenna eller dylikt på
punkt A(minuter) eller
punkt B (timmar)
7 Allmän varningslampa röd
e (b 61)
8 Varningslampor ABS
l
rödEU (b 61)
EU Extrautrustning
Kontrollampor
10r28FUNbks1.book Seite 7 Donnerstag, 26. Januar 2006 1:09 13

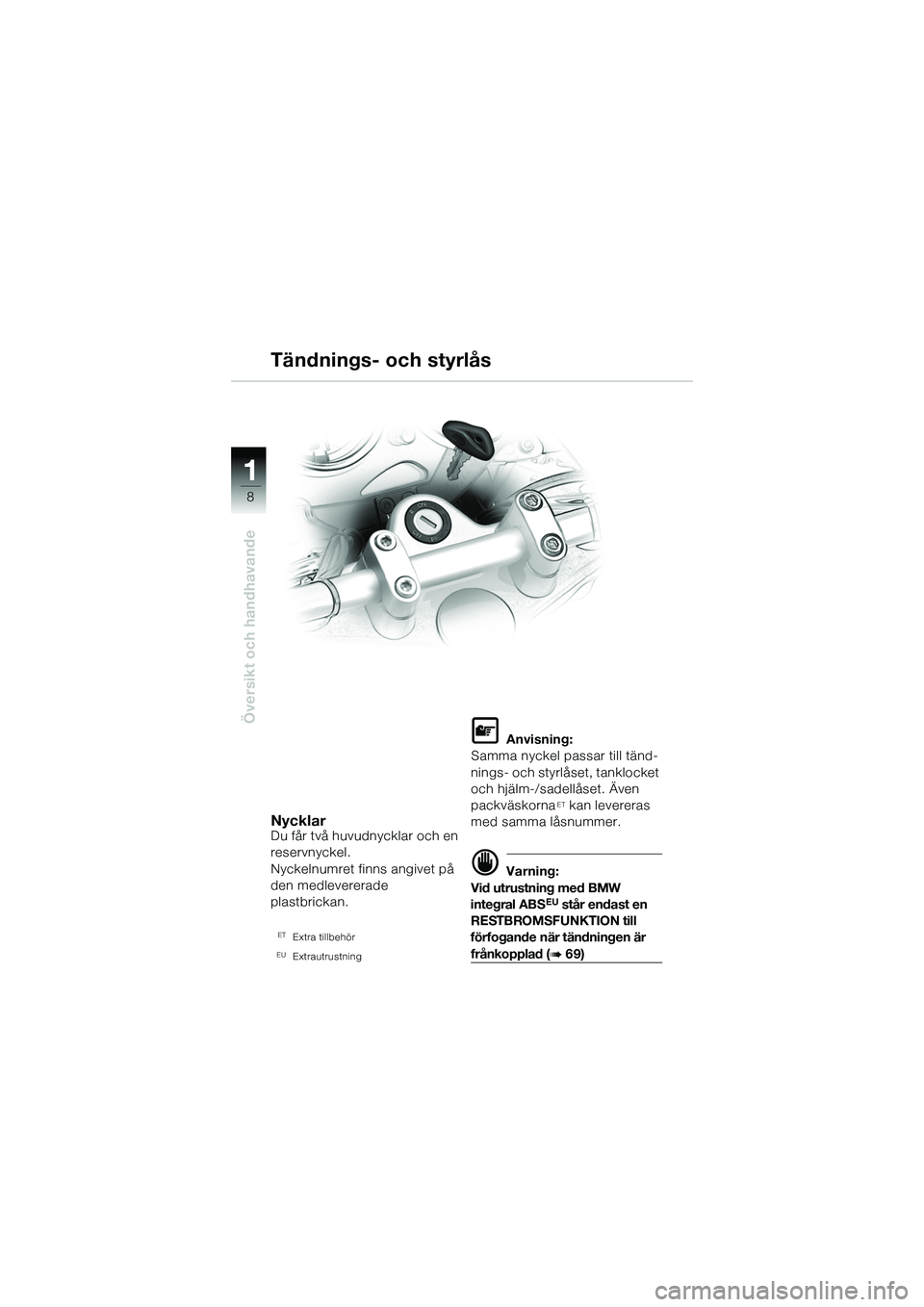

1
Översikt och handhavande
8
NycklarDu får två huvudnycklar och en
reservnyckel.
Nyckelnumret finns angivet på
den medlevererade
plastbrickan.
ETExtra tillbehör
EUExtrautrustning
L Anvisning:
Samma nyckel passar till tänd-
nings- och styrlåset, tanklocket
och hjälm-/sadellåset. Även
packväskorna
ET kan levereras
med samma låsnummer.
d Varning:
Vid utrustning med BMW
integral ABS
EU står endast en
RESTBROMSFUNKTION till
förfogande när tändningen är
frånkopplad (b 69)
Tändnings- och styrlås
10r28FUNbks1.book Seite 8 Donnerstag, 26. Januar 2006 1:09 13

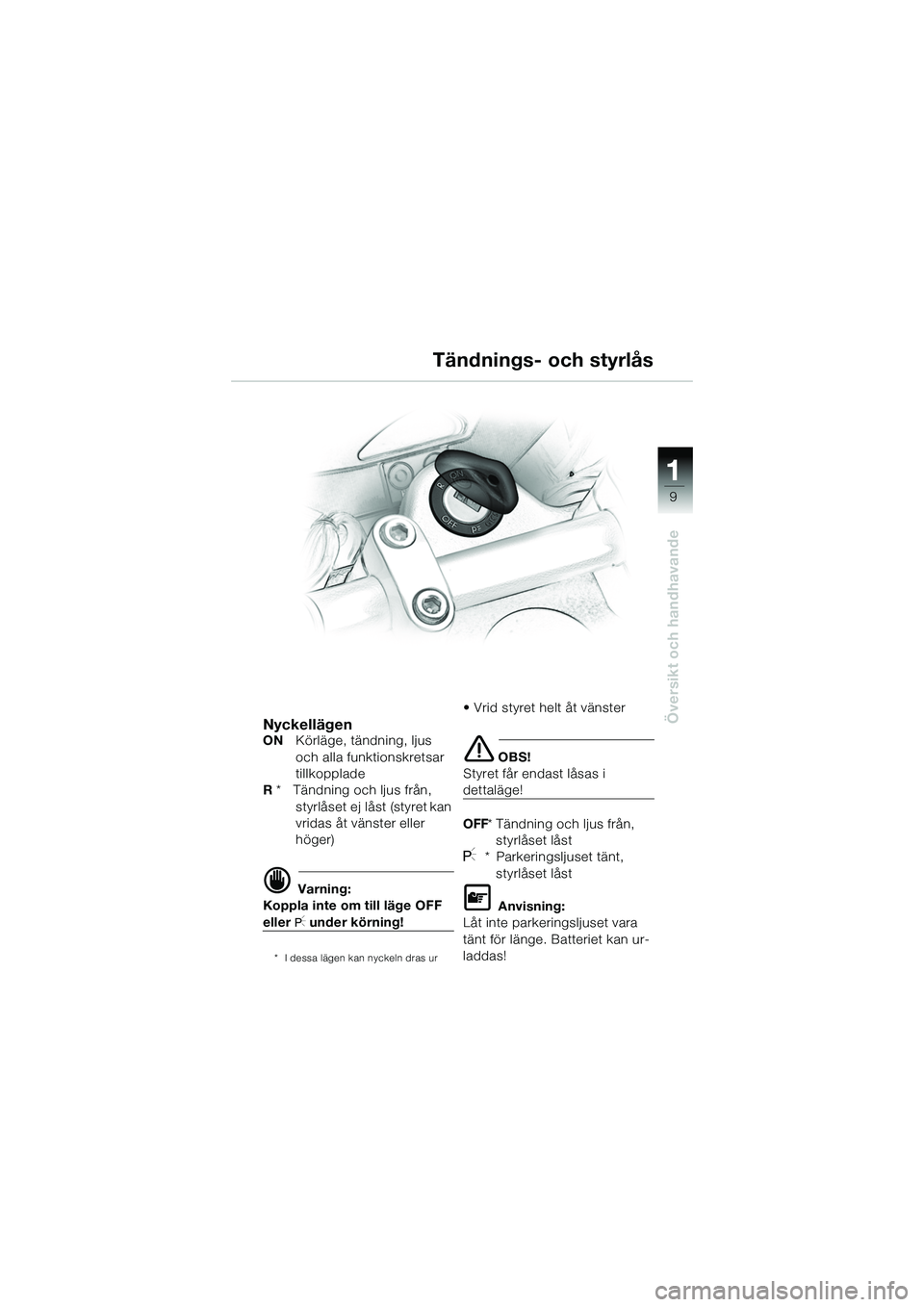

1
Översikt och handhavande
9
Tändnings- och styrlås
NyckellägenONKörläge, tändning, ljus
och alla funktionskretsar
tillkopplade
R * Tändning och ljus från,
styrlåset ej låst (styret kan
vridas åt vänster eller
höger)
d Varning:
Koppla inte om till läge OFF
eller I under körning!
* I dessa lägen kan nyckeln dras ur
• Vrid styret helt åt vänster
e OBS!
Styret får endast låsas i
dettaläge!
OFF * Tändning och ljus från,
styrlåset låst
I* Parkeringsljuset tänt, styrlåset låst
L Anvisning:
Låt inte parkerin gsljuset vara
tänt för länge. Batteriet kan ur-
laddas!
10r28FUNbks1.book Seite 9 Donnerstag, 26. Januar 2006 1:09 13

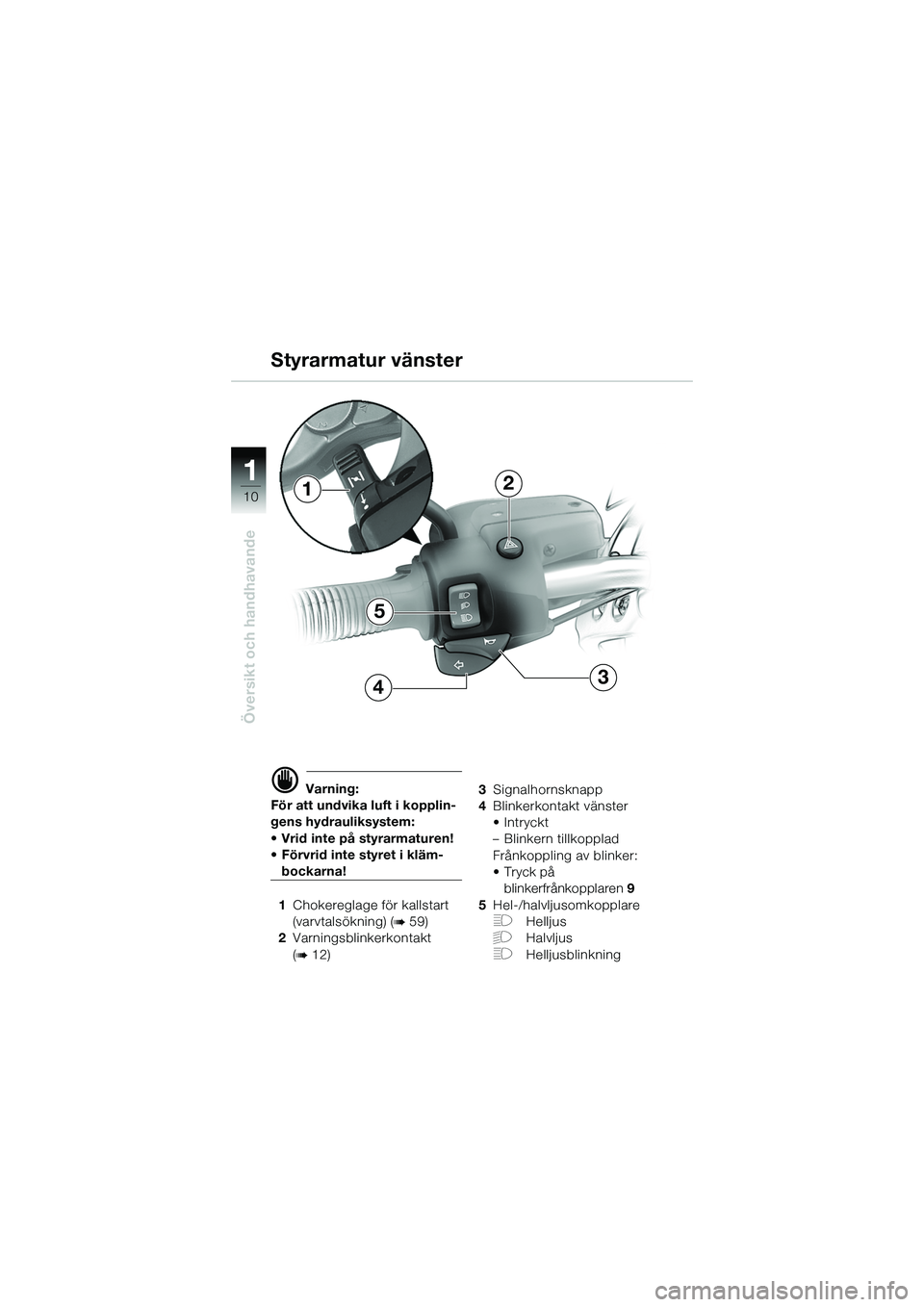

1
Översikt och handhavande
10
5
4
2
3
1
d Varning:
För att undvika luft i kopplin-
gens hydrauliksystem:
• Vrid inte på styrarmaturen!
• Förvrid inte styret i kläm-
bockarna!
1 Chokereglage för kallstart
(varvtalsökning) (
b 59)
2 Varningsblinkerkontakt
(
b 12) 3
Signalhornsknapp
4 Blinkerkontakt vänster
• Intryckt
– Blinkern tillkopplad
Frånkoppling av blinker:
•Tryck på
blinkerfrånkopplaren 9
5 Hel-/halvljusomkopplare
FHelljus
GHalvljus
FHelljusblinkning
Styrarmatur vänster
10r28FUNbks1.book Seite 10 Donnerstag, 26. Januar 2006 1:09 13

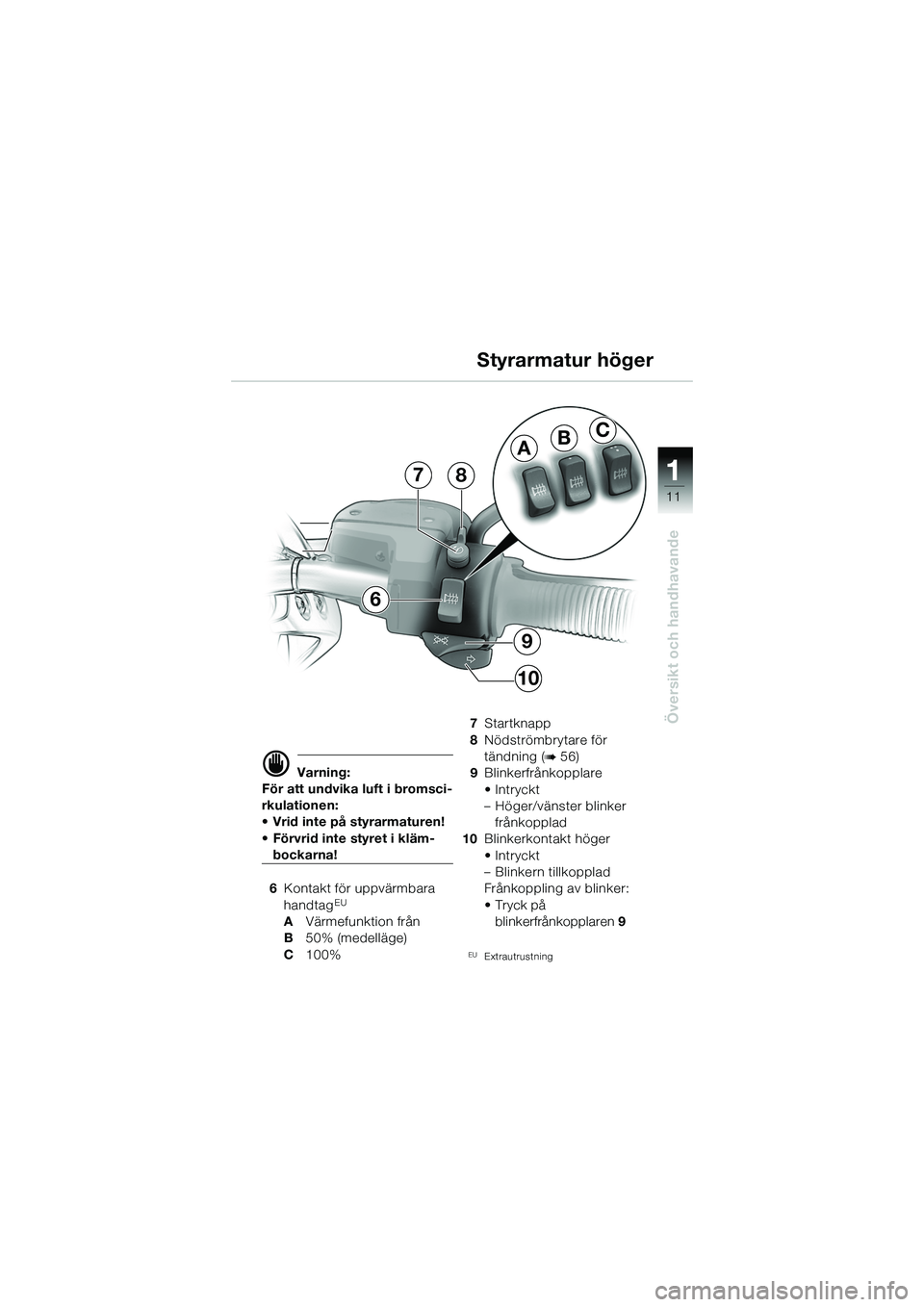

1
Översikt och handhavande
11
BA
C
9
10
87
6
d Varning:
För att undvika luft i bromsci-
rkulationen:
• Vrid inte på styrarmaturen!
• Förvrid inte styret i kläm-
bockarna!
6 Kontakt för uppvärmbara
handtag
EU
A Värmefunktion från
B 50% (medelläge)
C 100% 7
Startknapp
8 Nödströmbrytare för
tändning (
b 56)
9 Blinkerfrånkopplare
• Intryckt
– Höger/vänster blinker
frånkopplad
10 Blinkerkontakt höger
• Intryckt
– Blinkern tillkopplad
Frånkoppling av blinker:
•Tryck på
blinkerfrånkopplaren 9
EUExtrautrustning
Styrarmatur höger
10r28FUNbks1.book Seite 11 Donnerstag, 26. Januar 2006 1:09 13

1

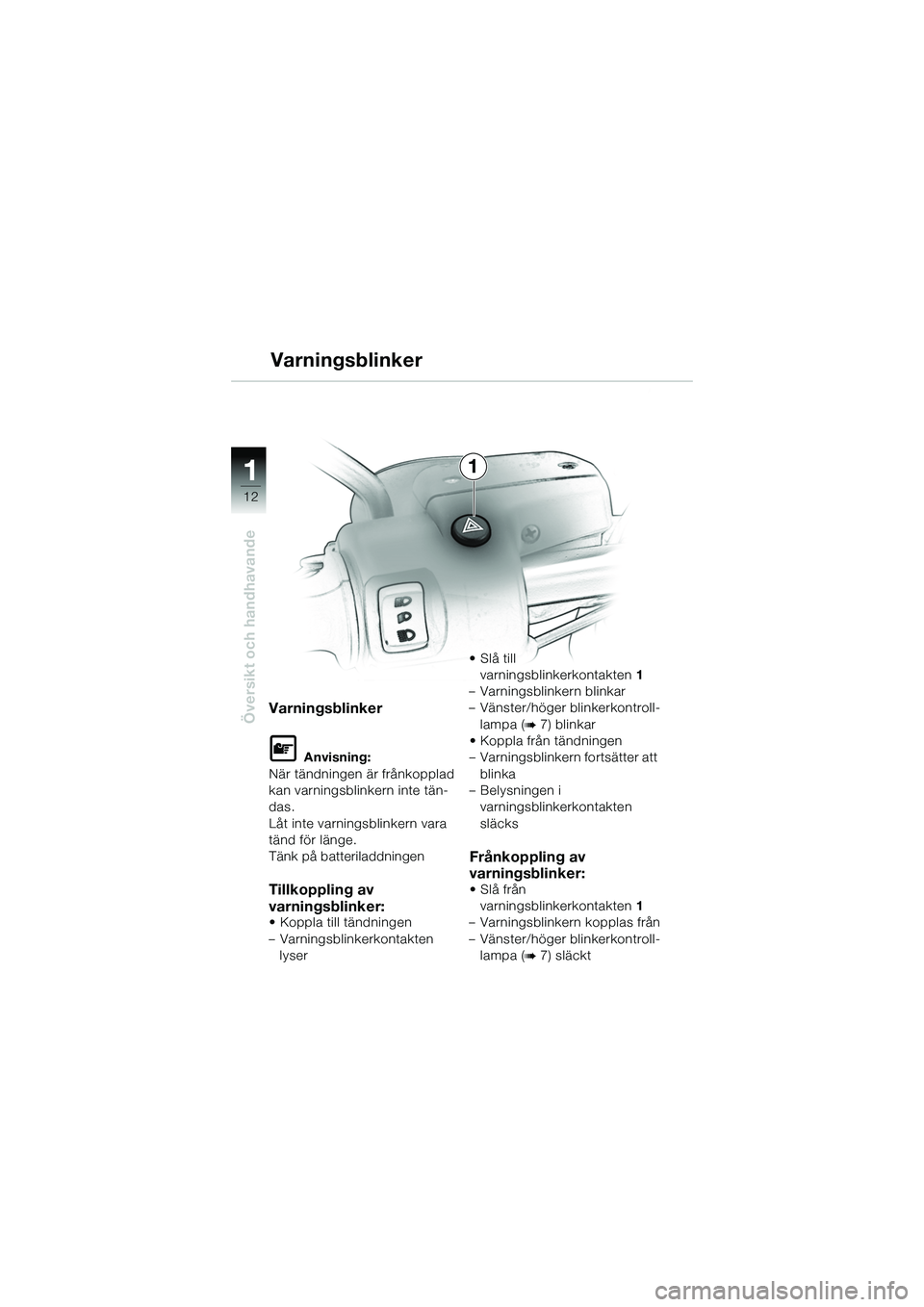

Översikt och handhavande
12
1
Varningsblinker
Varningsblinker
L Anvisning:
När tändningen är frånkopplad
kan varningsblinkern inte tän-
das.
Låt inte varningsblinkern vara
tänd för länge.
Tänk på batteriladdningen
Tillkoppling av
varningsblinker:
• Koppla till tändningen
– Varningsblinkerkontakten lyser • Slå till
varningsblinkerkontakten 1
– Varningsblinkern blinkar
– Vänster/höger bl inkerkontroll-
lampa (
b 7) blinkar
• Koppla från tändningen
– Varningsblinkern fortsätter att blinka
– Belysningen i varningsblinke rkontakten
släcks
Frånkoppling av
varningsblinker:
•Slå från varningsblinkerkontakten 1
– Varningsblinkern kopplas från
– Vänster/höger bl inkerkontroll-
lampa (
b 7) släckt
10r28FUNbks1.book Seite 12 Donnerstag, 26. Januar 2006 1:09 13

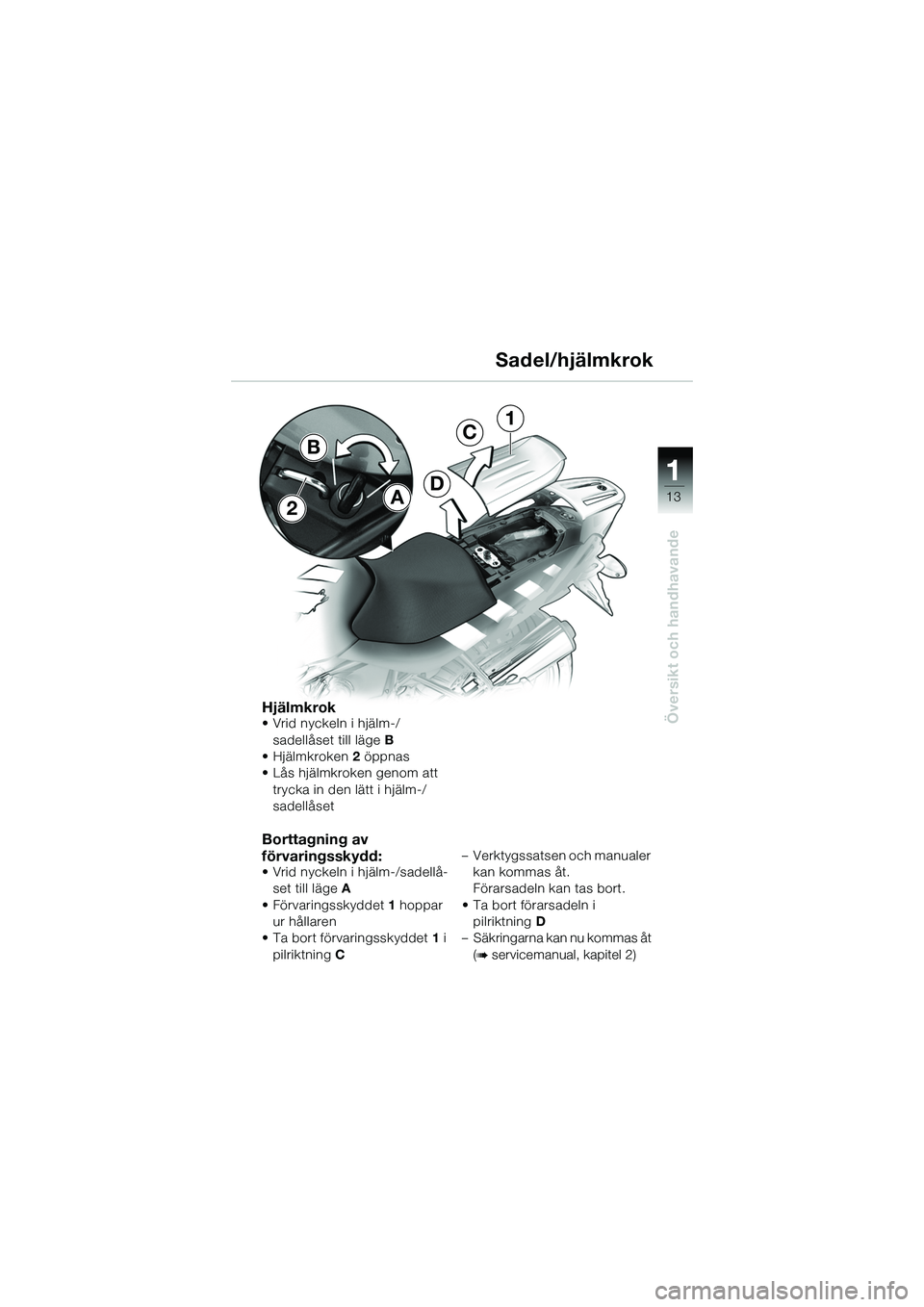

1
Översikt och handhavande
13A
B
2
1
D
Hjälmkrok• Vrid nyckeln i hjälm-/sadellåset till läge B
• Hjälmkroken 2 öppnas
• Lås hjälmkroken genom att trycka in den lätt i hjälm-/
sadellåset
Borttagning av
förvaringsskydd:
• Vrid nyckeln i hjälm-/sadellå-set till läge A
• Förvaringsskyddet 1 hoppar
ur hållaren
• Ta bort förvaringsskyddet 1 i
pilriktning C – Verktygssatsen och manualer
kan kommas åt.
Förarsadeln kan tas bort.
• Ta bort förarsadeln i pilriktning D
– Säkringarna kan nu kommas åt
(
b servicemanual, kapitel 2)
Sadel/hjälmkrok
C
10r28FUNbks1.book Seite 13 Donnerstag, 26. Januar 2006 1:09 13

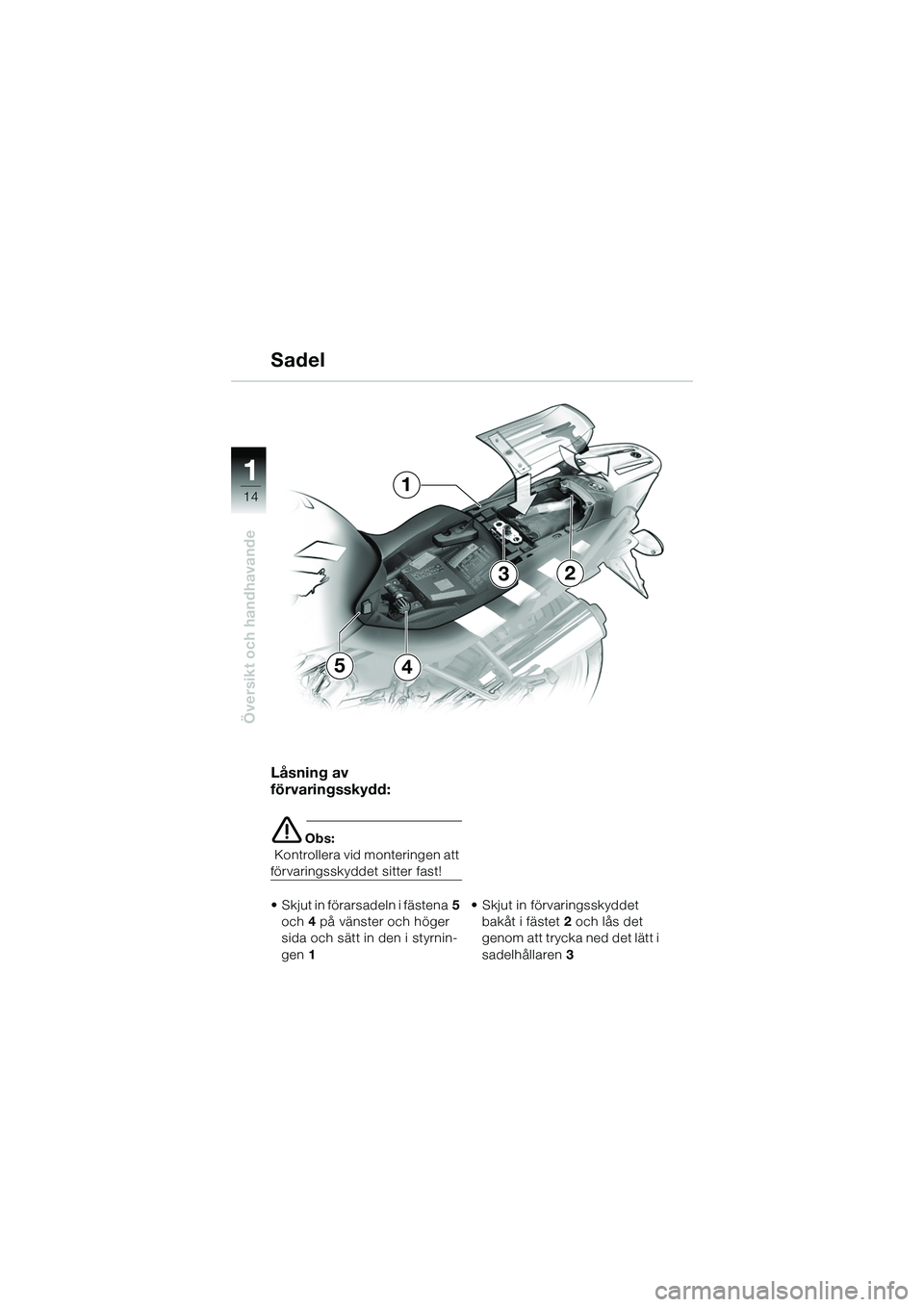

1
Översikt och handhavande
14
54
3
1
2
Låsning av
förvaringsskydd:
eObs:
Kontrollera vid monteringen att
förvaringsskyddet sitter fast!
• Skjut in förarsadeln i fästena 5
och 4 på vänster och höger
sida och sätt in den i styrnin-
gen 1 •Skjut in förvaringsskyddet
bakåt i fästet 2 och lås det
genom att trycka ned det lätt i
sadelhållaren 3
Sadel
