2002 BMW MOTORRAD K 1200 LT Instruktionsbok (in Swedish)

7
Översikt och handhavande
1

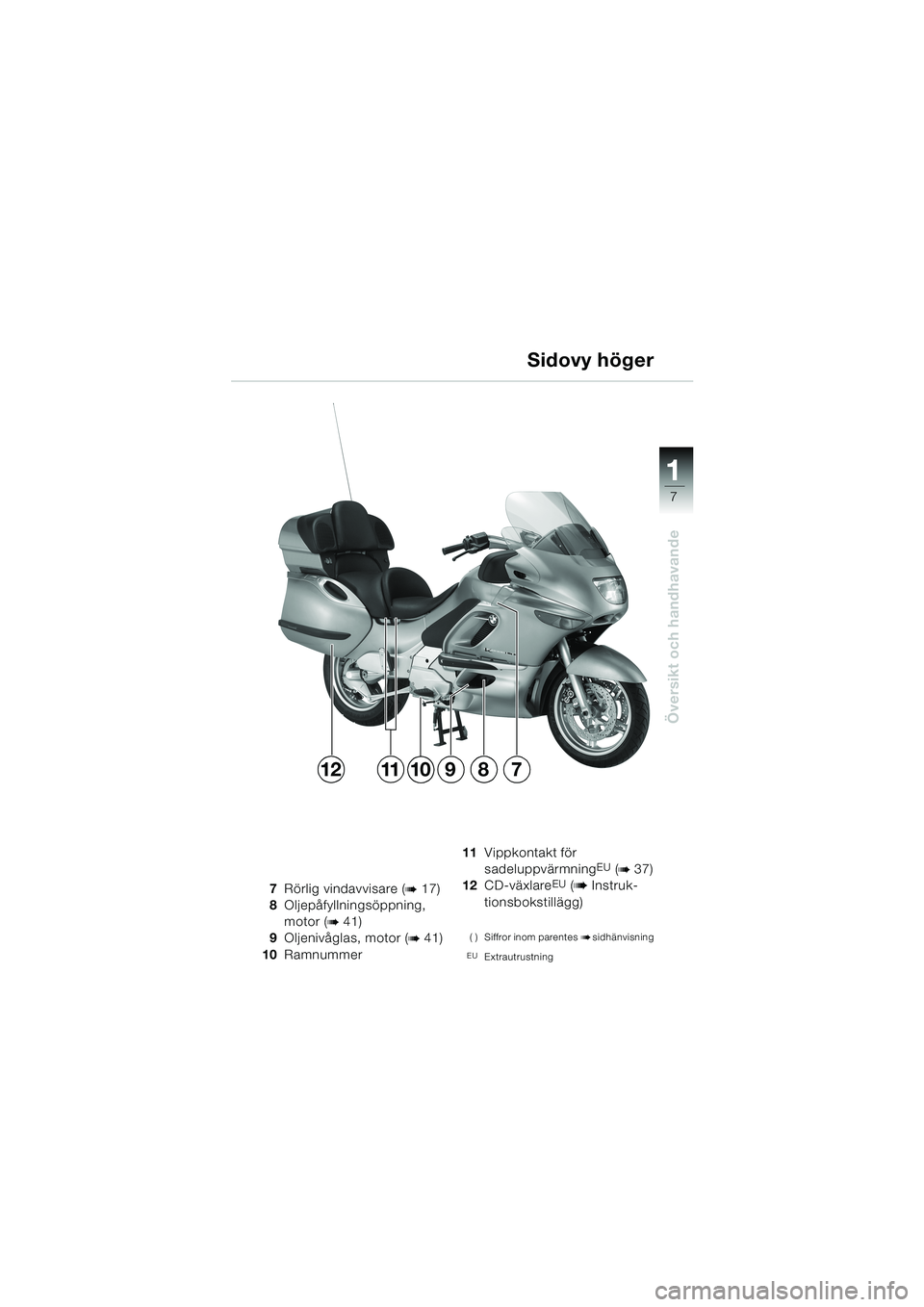

Sidovy höger
7Rörlig vindavvisare (b 17)
8Oljepåfyllningsöppning,
motor (
b 41)
9Oljenivåglas, motor (
b 41)
10Ramnummer11Vippkontakt för
sadeluppvärmning
EU (b 37)
12CD-växlareEU (b Instruk-
tionsbokstillägg)
( ) Siffror inom parentes bsidhänvisning
EUExtrautrustning
789121110
10LTbks4.bk Seite 7 Dienstag, 27. August 2002 10:29 10

8
Översikt och handhavande
1

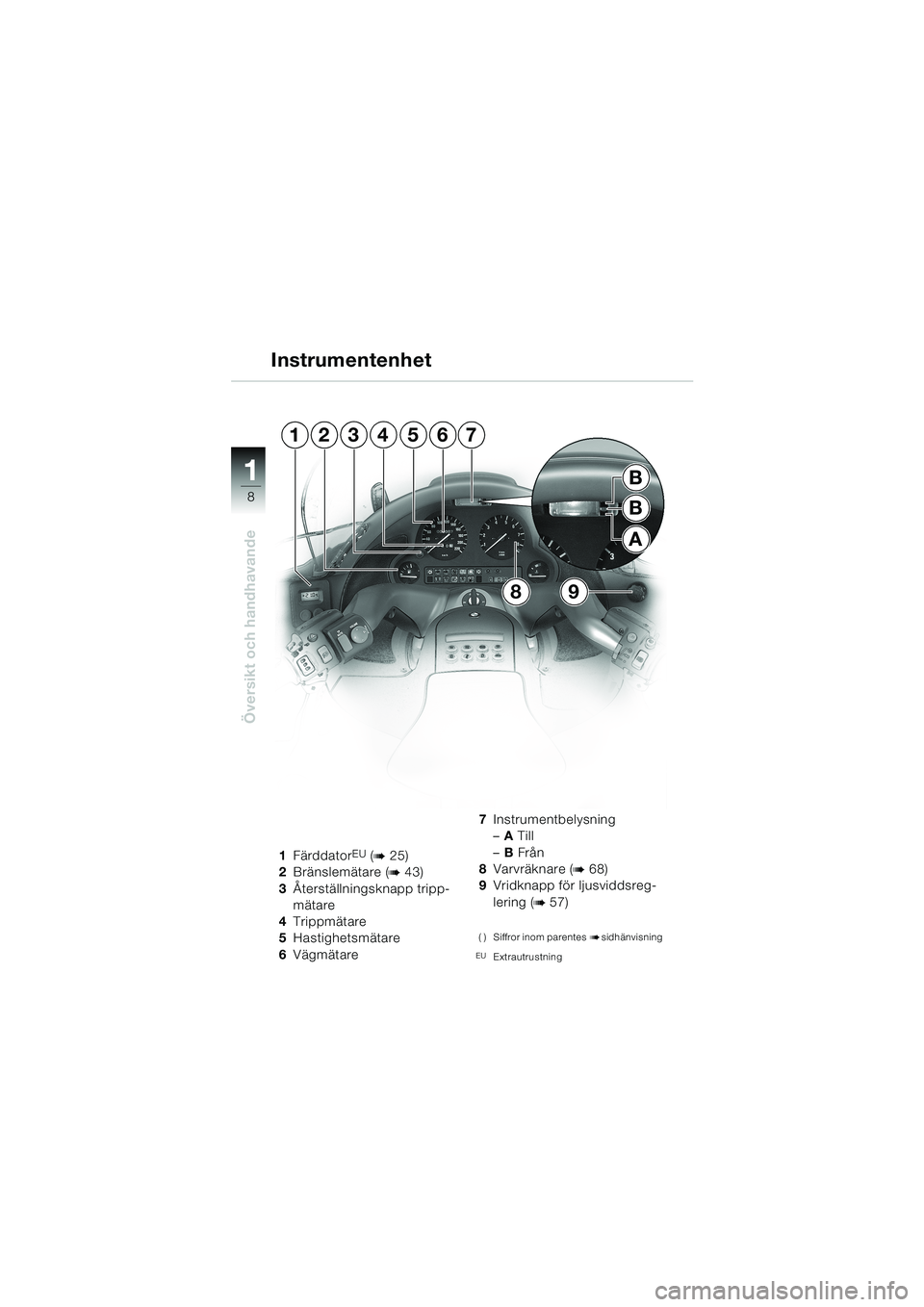

Instrumentenhet
1FärddatorEU (b 25)
2Bränslemätare (
b 43)
3Återställningsknapp tripp-
mätare
4Trippmätare
5Hastighetsmätare
6Vägmätare7Instrumentbelysning
–A Till
–B Från
8Varvräknare (b 68)
9Vridknapp för ljusviddsreg-
lering (
b 57)
( ) Siffror inom parentes bsidhänvisning
EUExtrautrustning
9
B
B
A
8
1234567
10LTbks4.bk Seite 8 Dienstag, 27. August 2002 10:29 10

9
Översikt och handhavande
1
Instrumentenhet
10Kontrollampor (b 10, 11)
11Tändnings- och styrlås
(
b 13)
12Kylvätsketemperaturmätare
AMotorn kall
BMotorn driftsvarm
CMotorn för varm (
b 73)13Radiomanöverdel
(
b Instruktionsbokstillägg)
14Radio/kassettbandspelare
med förvaringsfack
( ) Siffror inom parentes bsidhänvisning
13
14
1011
C
A
B
12
10LTbks4.bk Seite 9 Dienstag, 27. August 2002 10:29 10

10
Översikt och handhavande
1
45762
BA
98
13

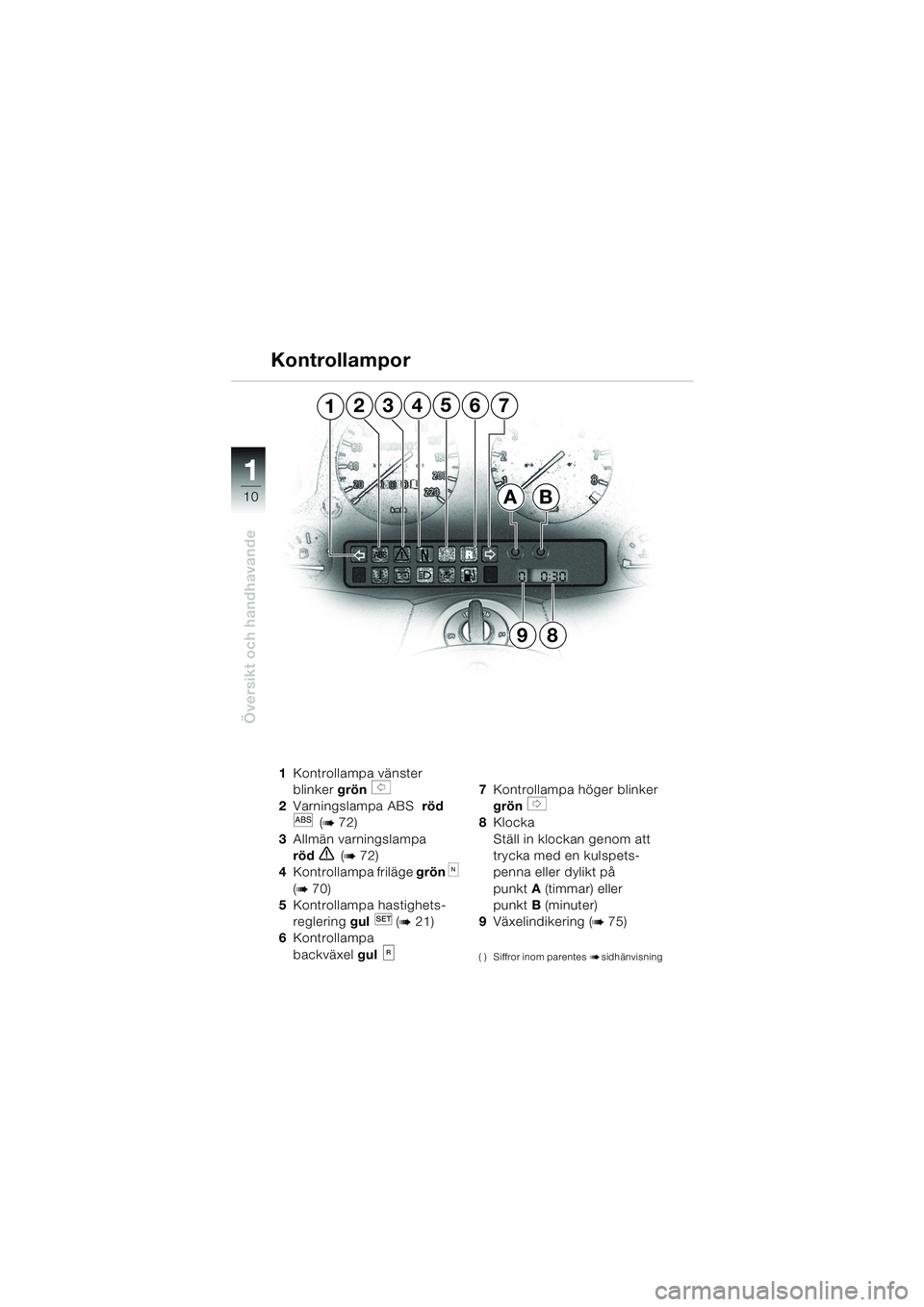

1Kontrollampa vänster
blinker grön
s
2Varningslampa ABS röd
l (b 72)
3Allmän varningslampa
röd
e (b 72)
4Kontrollampa friläge grön
k
(
b 70)
5Kontrollampa hastighets-
reglering gul (
b 21)
6Kontrollampa
backväxel gul7Kontrollampa höger blinker
grön
t
8Klocka
Ställ in klockan genom att
trycka med en kulspets-
penna eller dylikt på
punktA(timmar) eller
punktB (minuter)
9Växelindikering (
b 75)
( ) Siffror inom parentes bsidhänvisning
Kontrollampor
10LTbks4.bk Seite 10 Dienstag, 27. August 2002 10:29 10

11
Översikt och handhavande
1

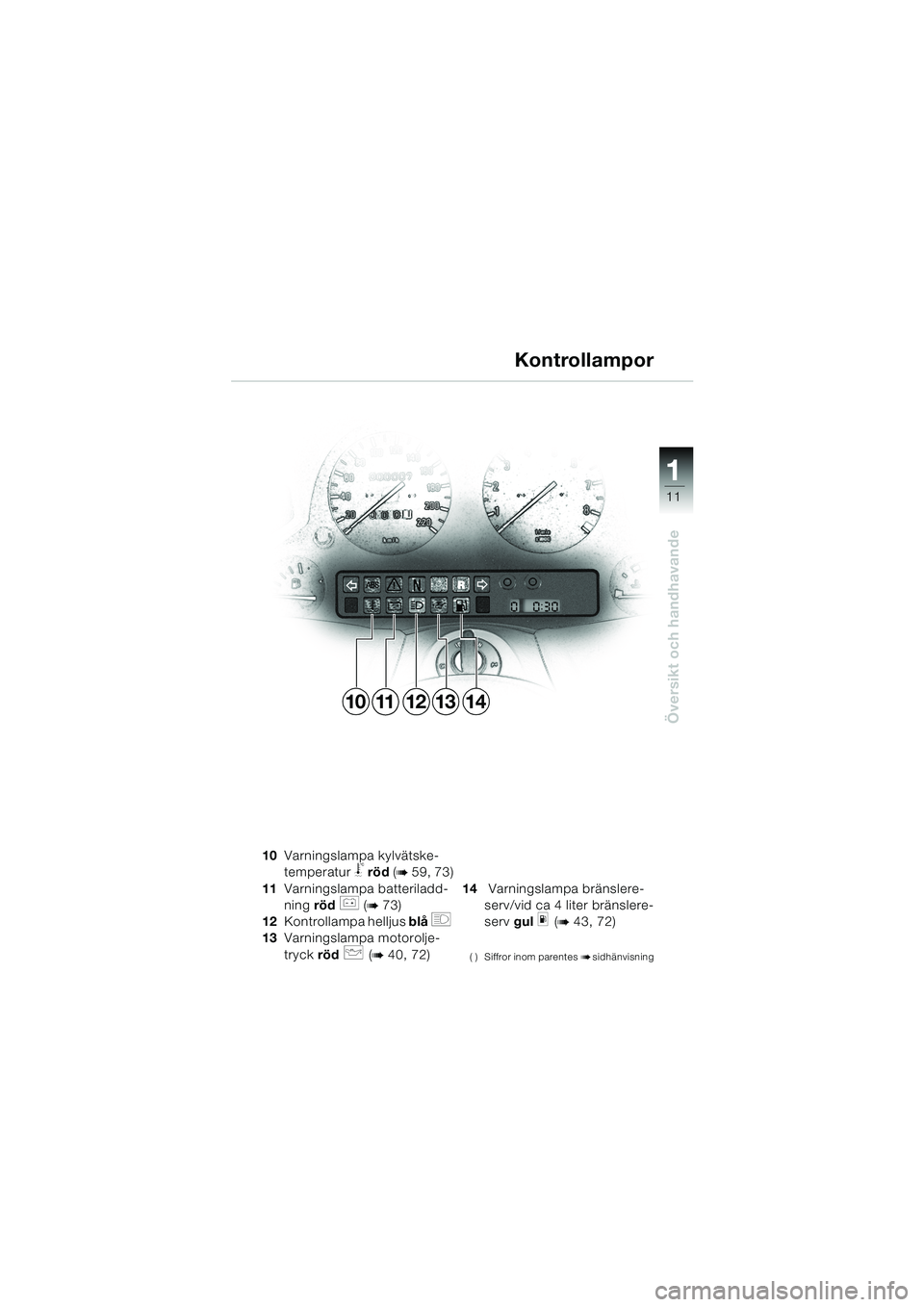

Kontrollampor
10Varningslampa kylvätske-
temperatur
j röd (b 59, 73)
11Varningslampa batteriladd-
ning röd
r (b 73)
12Kontrollampa helljus blå
q
13 Varningslampa motorolje-
tryck röd
p (b 40, 72)14 Varningslampa bränslere-
serv/vid ca 4 liter bränslere-
serv gul
m (b 43, 72)
( ) Siffror inom parentes bsidhänvisning
1011121314
10LTbks4.bk Seite 11 Dienstag, 27. August 2002 10:29 10

12
Översikt och handhavande
1

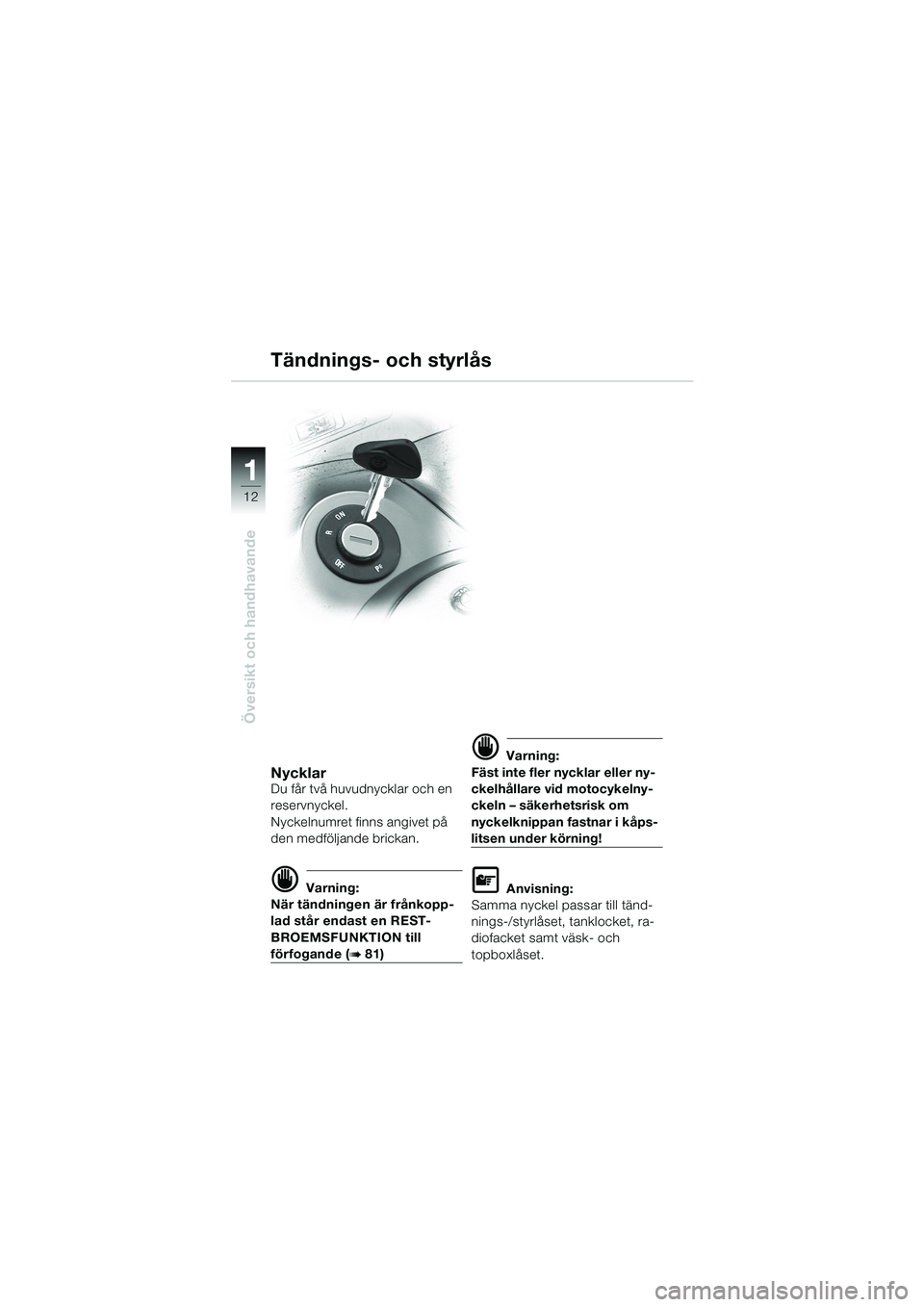

Tändnings- och styrlås
NycklarDu får två huvudnycklar och en
reservnyckel.
Nyckelnumret finns angivet på
den medföljande brickan.
d Varning:
När tändningen är frånkopp-
lad står endast en REST-
BROEMSFUNKTION till
förfogande (b 81)
d Varning:
Fäst inte fler nycklar eller ny-
ckelhållare vid motocykelny-
ckeln – säkerhetsrisk om
nyckelknippan fastnar i kåps-
litsen under körning!
L Anvisning:
Samma nyckel passar till tänd-
nings-/styrlåset, tanklocket, ra-
diofacket samt väsk- och
topboxlåset.
10LTbks4.bk Seite 12 Dienstag, 27. August 2002 10:29 10

13
Översikt och handhavande
1

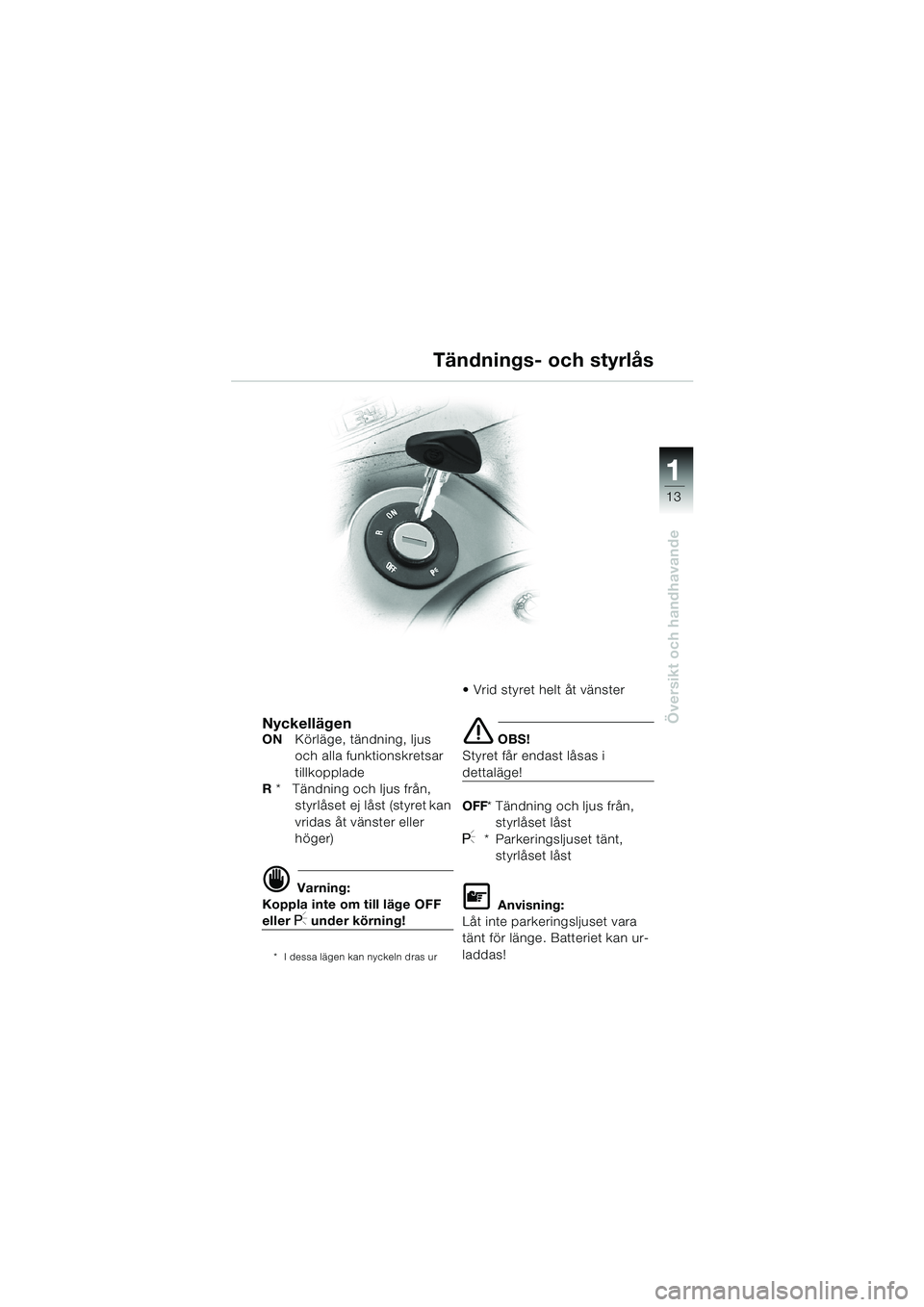

Tändnings- och styrlås
NyckellägenONKörläge, tändning, ljus
och alla funktionskretsar
tillkopplade
R * Tändning och ljus från,
styrlåset ej låst (styret kan
vridas åt vänster eller
höger)
d Varning:
Koppla inte om till läge OFF
eller I under körning!
* I dessa lägen kan nyckeln dras ur
Vrid styret helt åt vänster
e OBS!
Styret får endast låsas i
dettaläge!
OFF*Tändning och ljus från,
styrlåset låst
I*Parkeringsljuset tänt,
styrlåset låst
L Anvisning:
Låt inte parkeringsljuset vara
tänt för länge. Batteriet kan ur-
laddas!
10LTbks4.bk Seite 13 Dienstag, 27. August 2002 10:29 10

14
Översikt och handhavande
1
Styrarmatur vänster
d Varning:
För att undvika luft i
kopplingens hydrauliksystem:
Förvrid inte styrarmaturen!
1Kontakt för hastighetsregle-
ring (
b 21)
2Varningsblinkerkontakt
(
b 16)
3fjärrmanövrering på styret
för ljudsystem (
b Instruk-
tionsbokstillägg)4Kontakt för vindruteinställ-
ning (
b 17)
5Signalhornsknapp
6Blinkerkontakt vänster
Intryckt
–Blinkern tillkopplad
Frånkoppling av blinker:
Återställs automatiskt
under körningen eller
genom tryckning på blin-
kerfrånkopplaren 13
(
b 15)
7Hel-/halvljuskontakt
FHelljus
GHalvljus
FHelljusblinkning
123
5467
