2002 BMW MOTORRAD K 1200 LT Instruktionsbok (in Swedish)

1

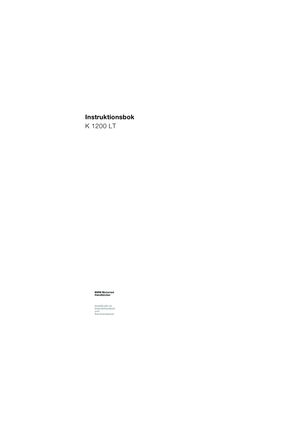

BA_Titel_Blank.fm Seite 93 Dienstag, 6. August 2002 3:25 15 In
struktionsbok
K 1200 LT
BMW Motorrad Handböcker
bestående av
Instruktionsbok
och
Servicemanual

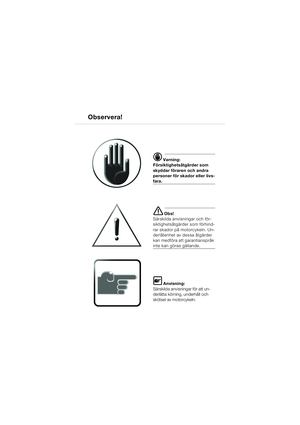

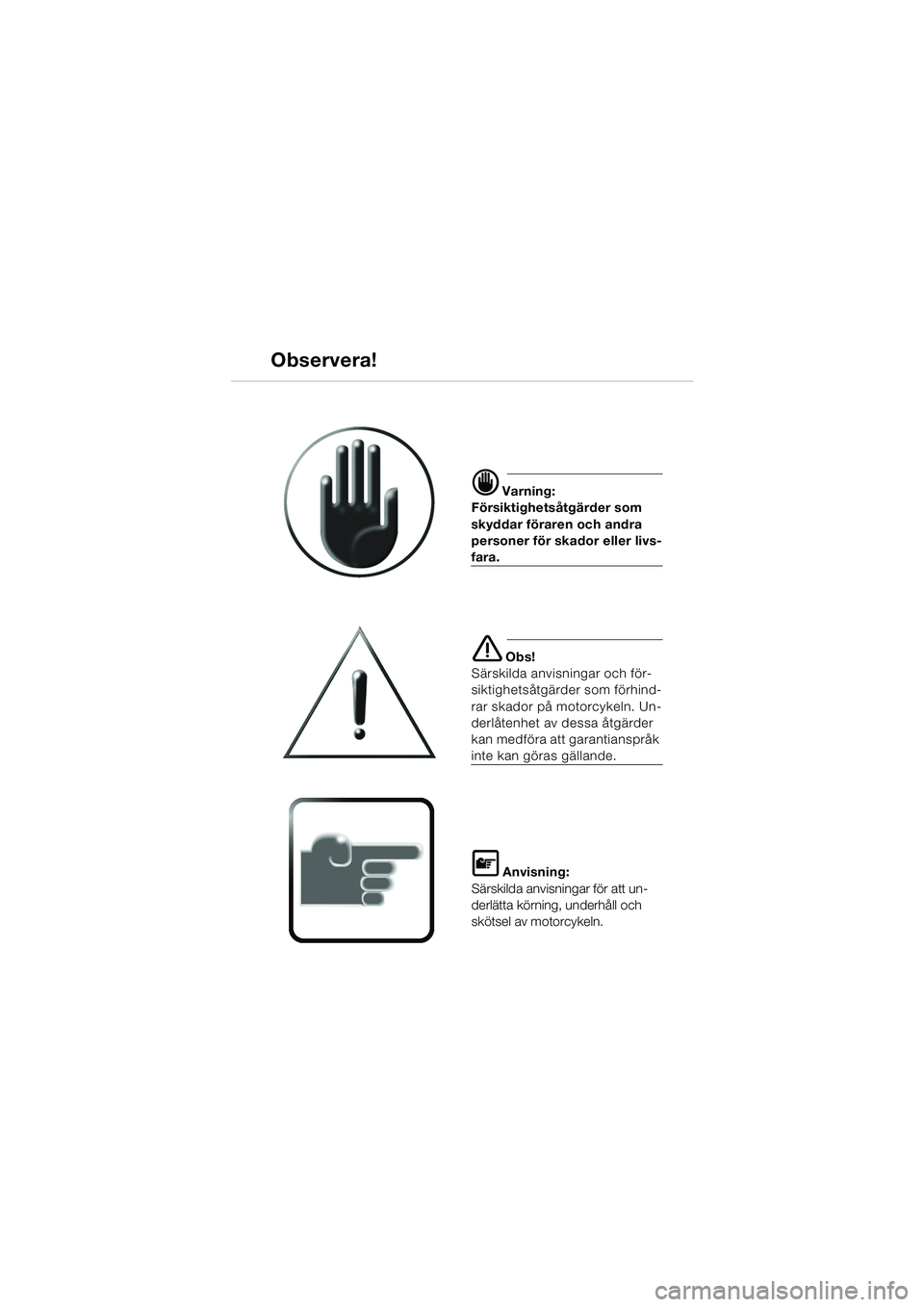

Observera!
d Varning:
Försiktighetsåtgärder som
skyddar föraren och andra
personer för skador eller livs-
fara.
e Obs!
Särskilda anvisningar och för-
siktighetsåtgärder som förhind-
rar skador på motorcykeln. Un-
derlåtenhet av dessa åtgärder
kan medföra att garantianspråk
inte kan göras gällande.
L Anvisning:
Särskilda anvisningar för att un-
derlätta körning, underhåll och
skötsel av motorcykeln.
10LTbks4.bk Seite 104 Dienstag, 27. August 2002 10:29 10

1
Inledning
i

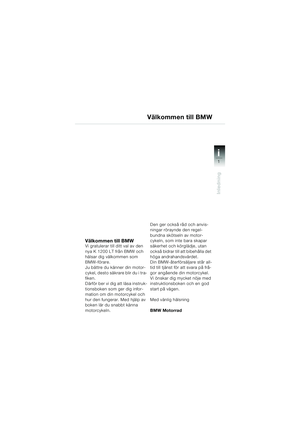

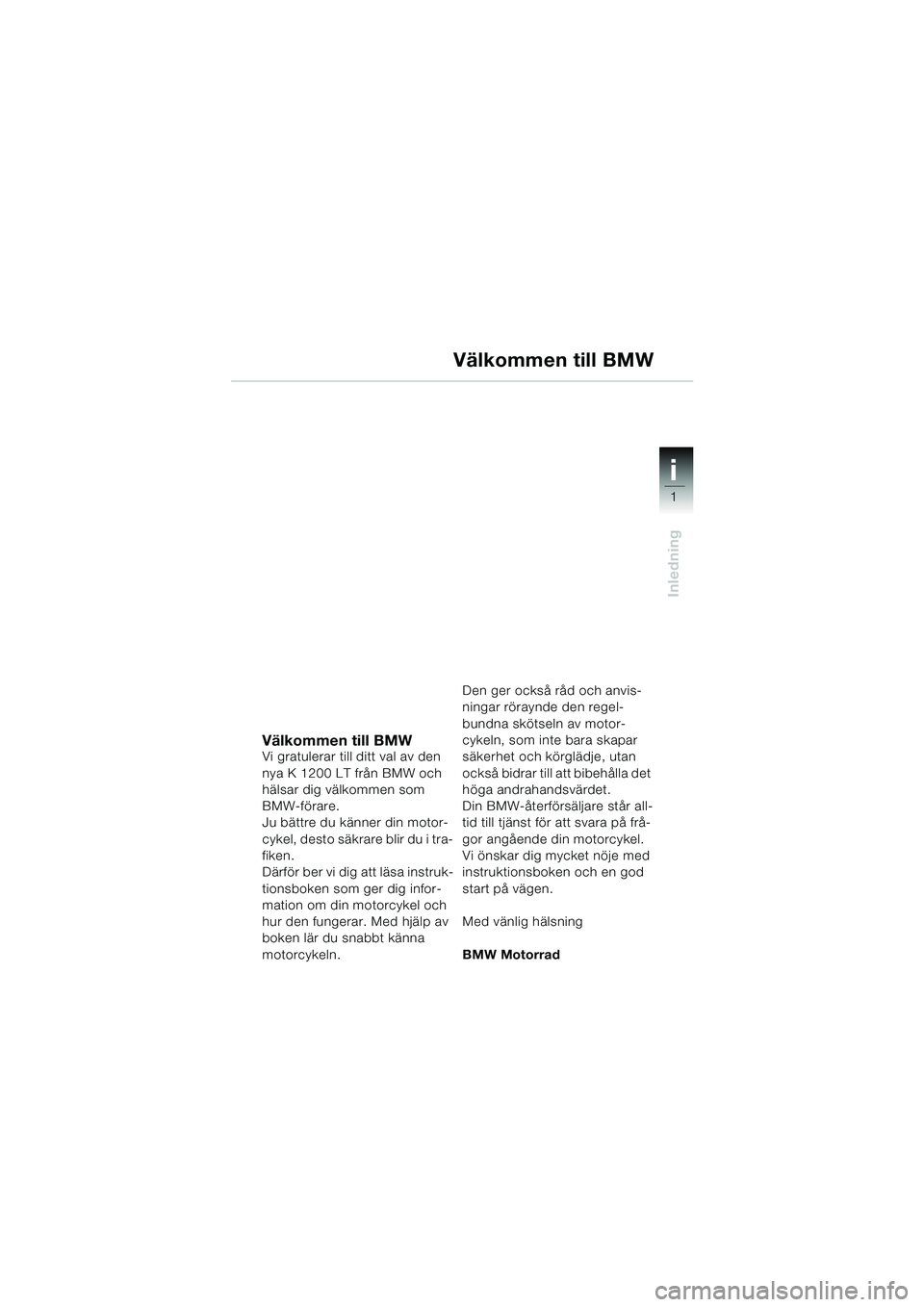

Välkommen till BMWVi gratulerar till ditt val av den
nya K 1200 LT från BMW och
hälsar dig välkommen som
BMW-förare.
Ju bättre du känner din motor-
cykel, desto säkrare blir du i tra-
fiken.
Därför ber vi dig att läsa instruk-
tionsboken som ger dig infor-
mation om din motorcykel och
hur den fungerar. Med hjälp av
boken lär du snabbt känna
motorcykeln.Den ger också råd och anvis-
ningar röraynde den regel-
bundna skötseln av motor-
cykeln, som inte bara skapar
säkerhet och körglädje, utan
också bidrar till att bibehålla det
höga andrahandsvärdet.
Din BMW-återförsäljare står all-
tid till tjänst för att svara på frå-
gor angående din motorcykel.
Vi önskar dig mycket nöje med
instruktionsboken och en god
start på vägen.
Med vänlig hälsning
BMW Motorrad
Välkommen till BMW

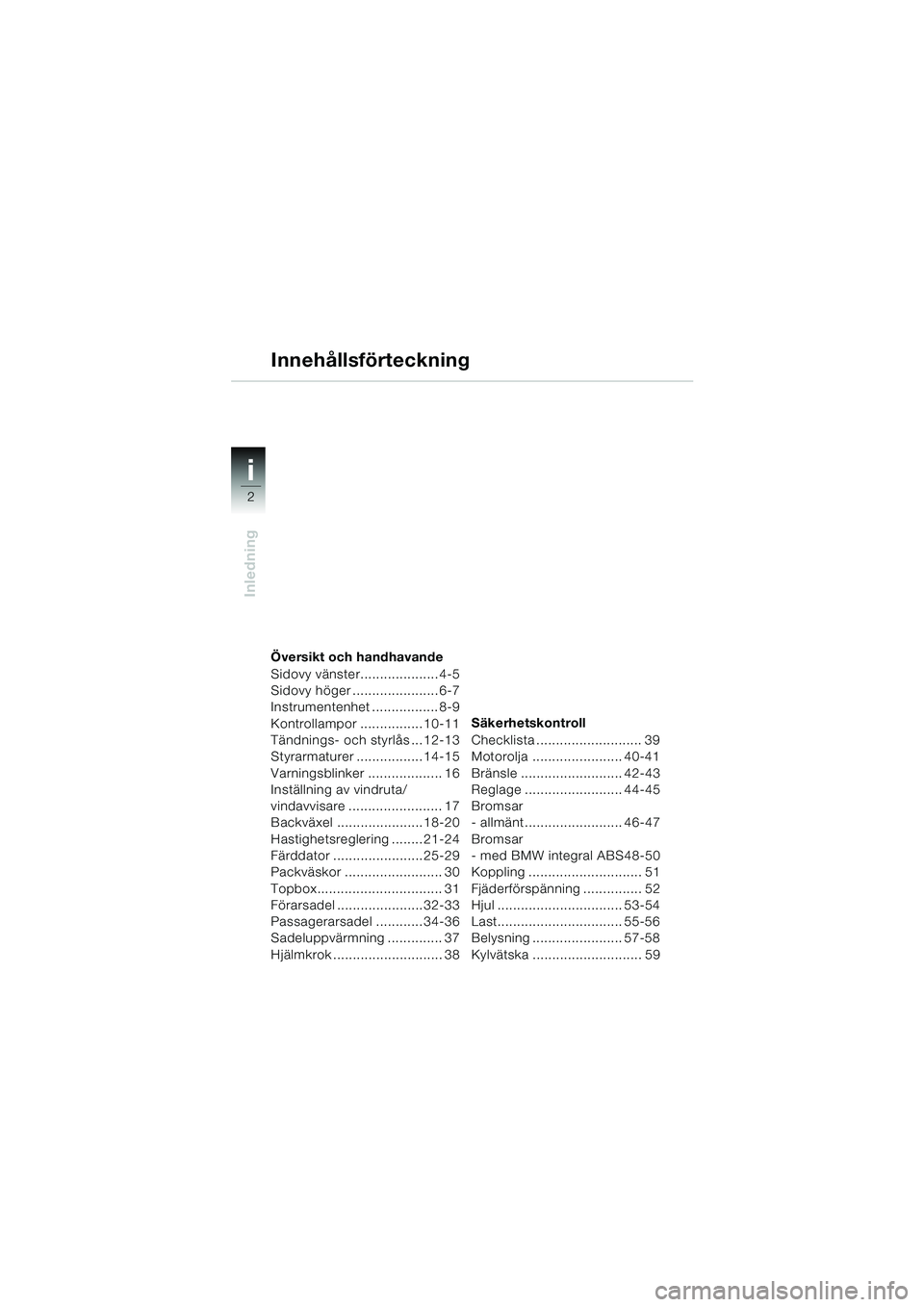

10LTbks4.bk Seite 1 Dienstag, 27. August 2002 10:29 10

2
Inledning
i
Översikt och handhavande
Sidovy vänster.................... 4-5
Sidovy höger ...................... 6-7

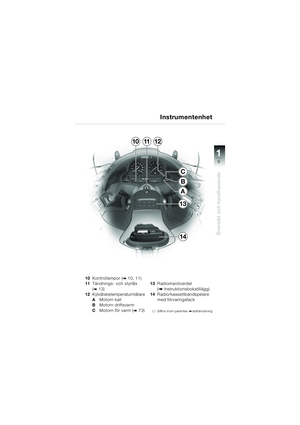

Instrumentenhet ................. 8-9

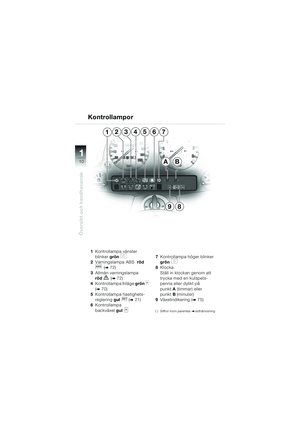

Kontrollampor ................ 10-11
Tändnings- och styrlås ... 12-13

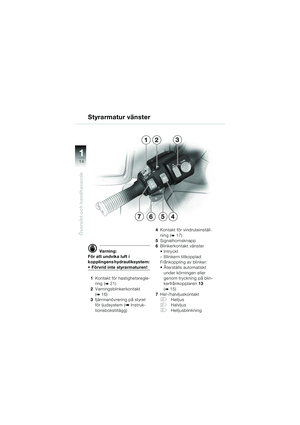

Styrarmaturer ................. 14-15

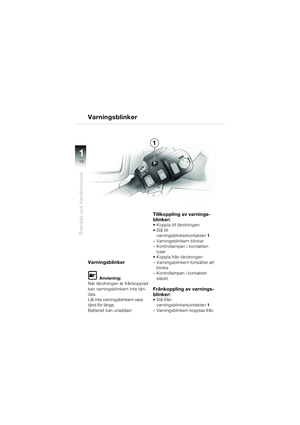

Varningsblinker ................... 16

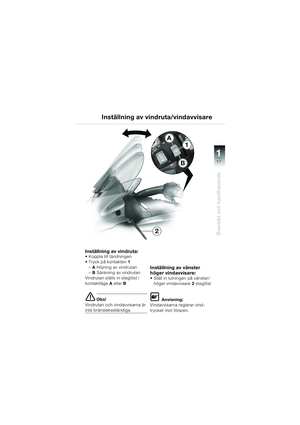

Inställning av vindruta/
vindavvisare ........................ 17

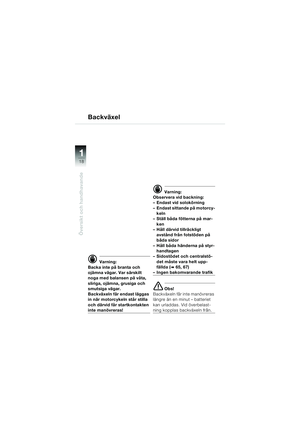

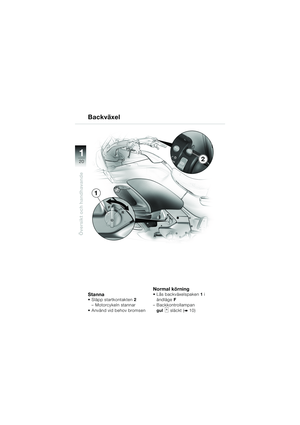

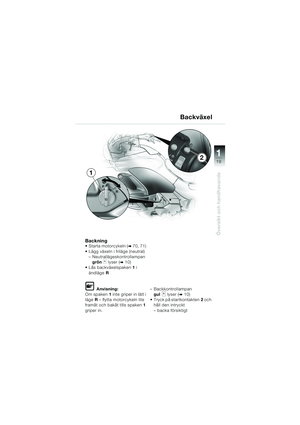

Backväxel ......................18-20

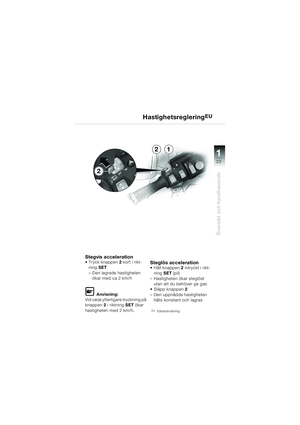

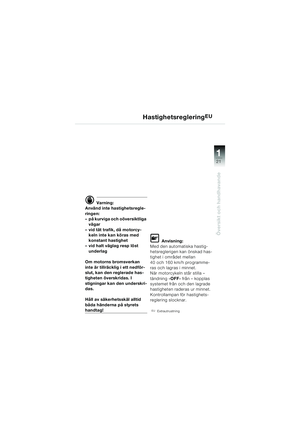

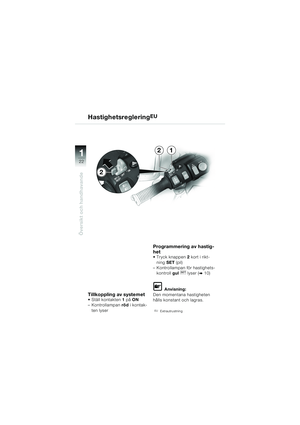

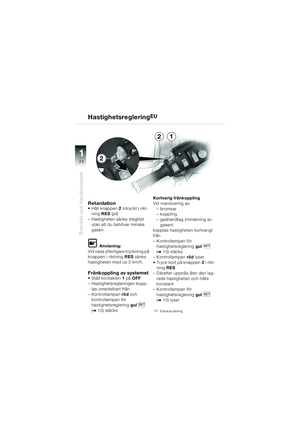

Hastighetsreglering ........ 21-24

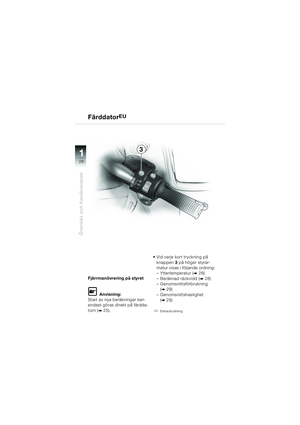

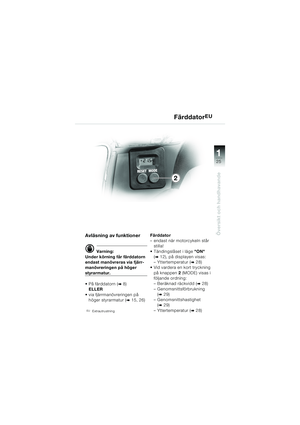

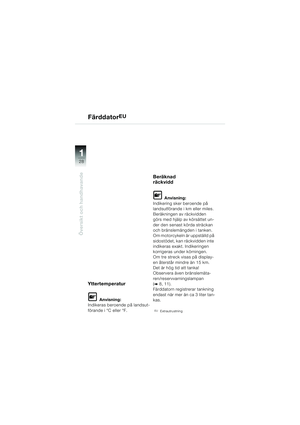

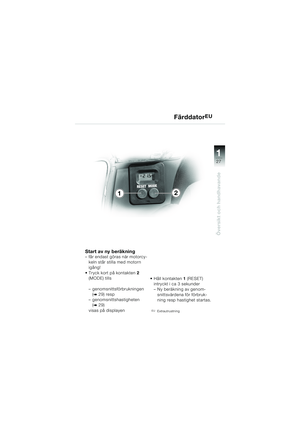

Färddator .......................25-29

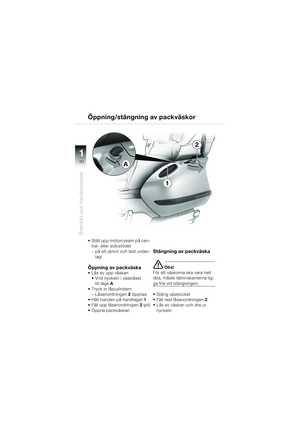

Packväskor ......................... 30

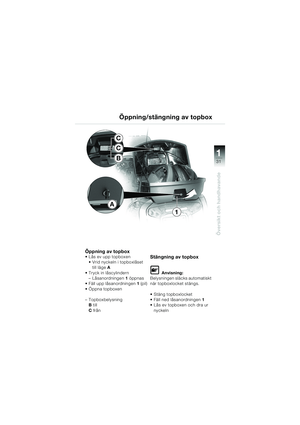

Topbox................................ 31

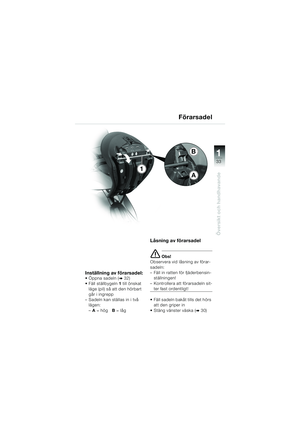

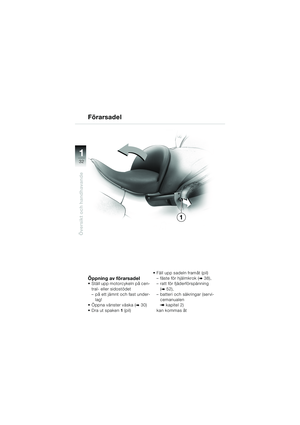

Förarsadel ......................32-33

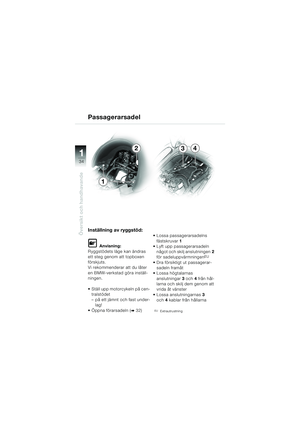

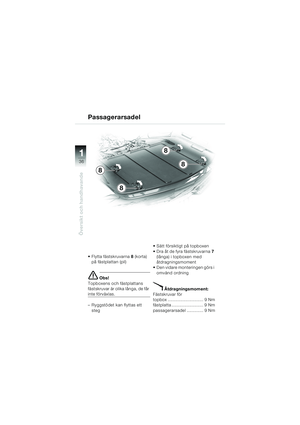

Passagerarsadel ............ 34-36

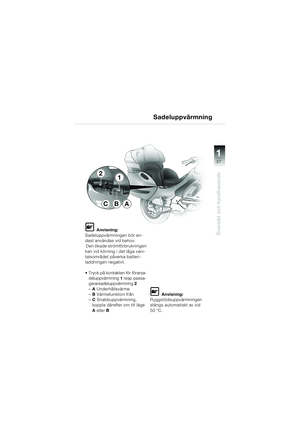

Sadeluppvärmning .............. 37

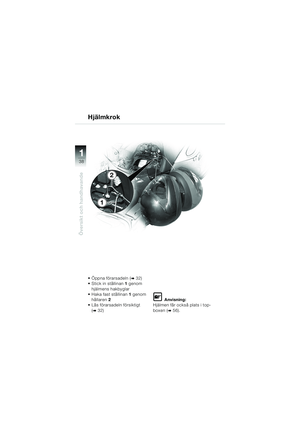

Hjälmkrok ............................ 38Säkerhetskontroll

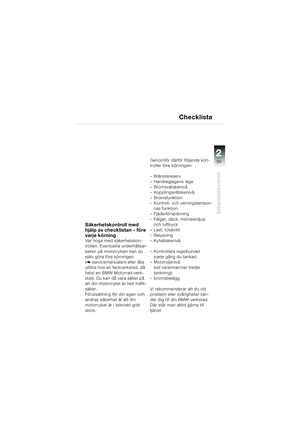

Checklista ........................... 39

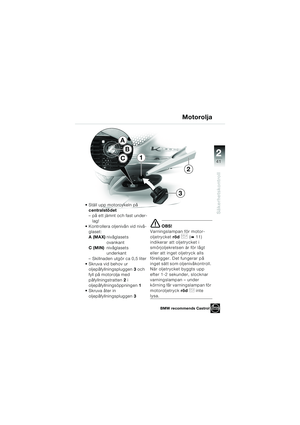

Motorolja ....................... 40-41

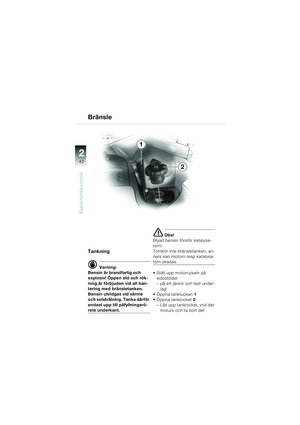

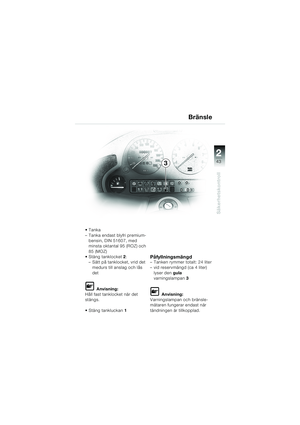

Bränsle .......................... 42-43

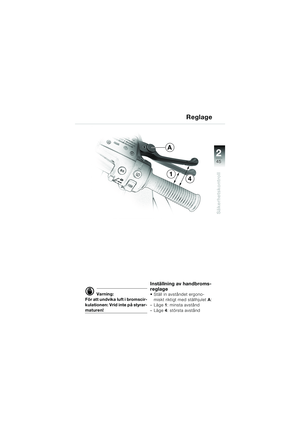

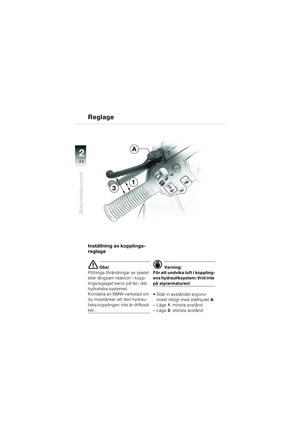

Reglage ......................... 44-45

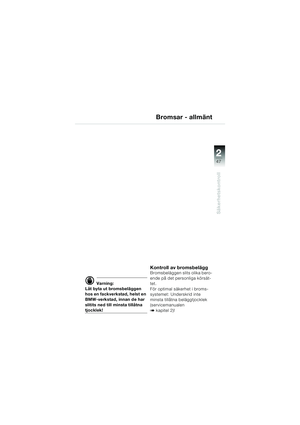

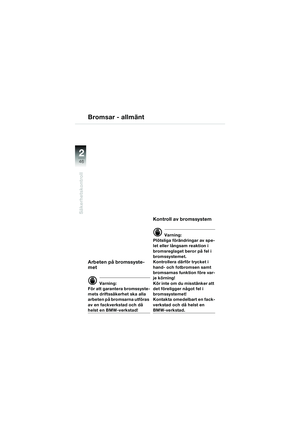

Bromsar
- allmänt ......................... 46-47

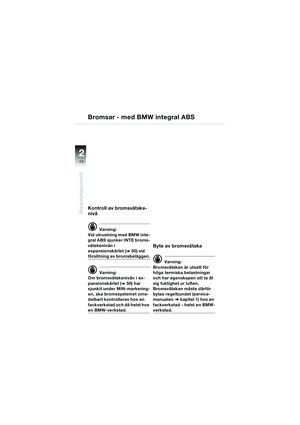

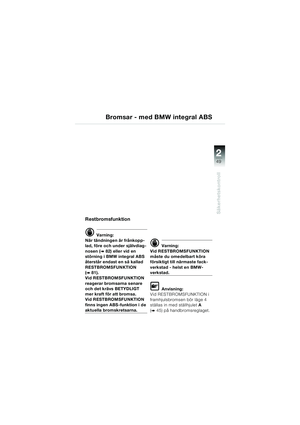

Bromsar

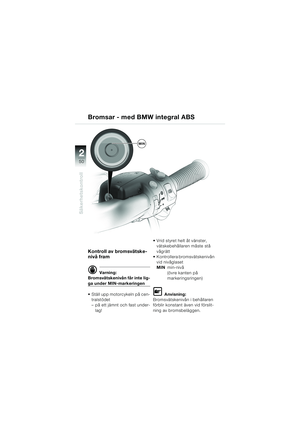

- med BMW integral ABS48-50

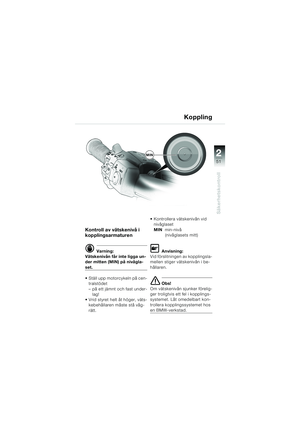

Koppling ............................. 51

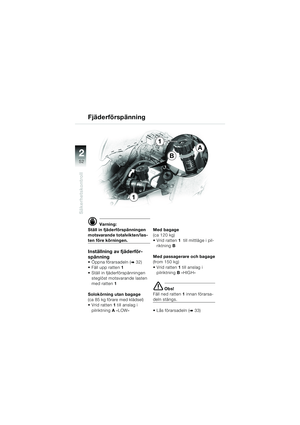

Fjäderförspänning ............... 52

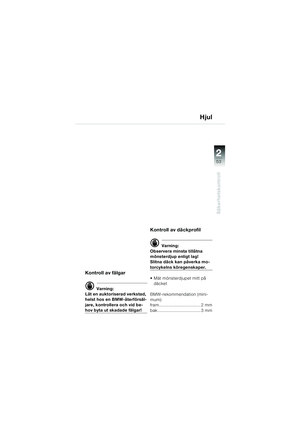

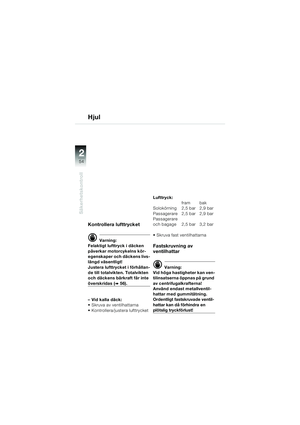

Hjul ................................ 53-54

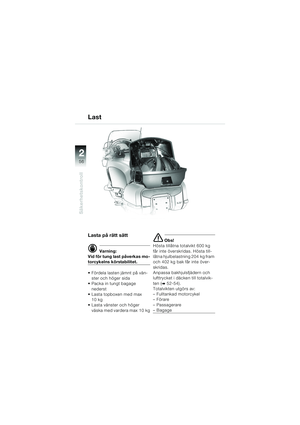

Last................................ 55-56

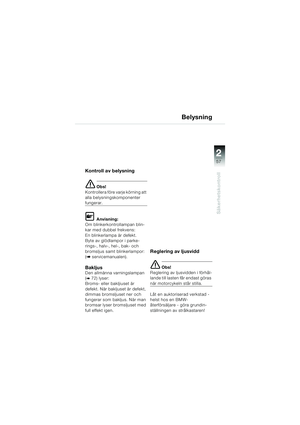

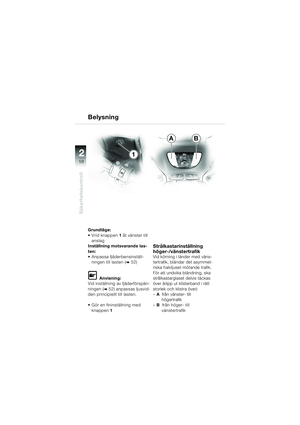

Belysning ....................... 57-58

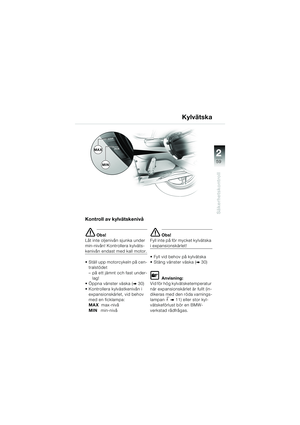

Kylvätska ............................ 59

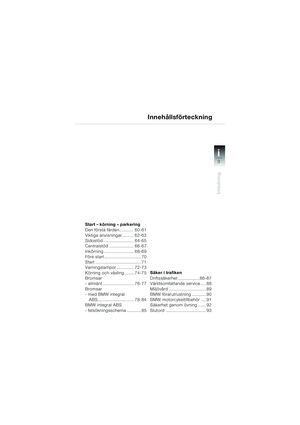

Innehållsförteckning
10LTbks4.bk Seite 2 Dienstag, 27. August 2002 10:29 10

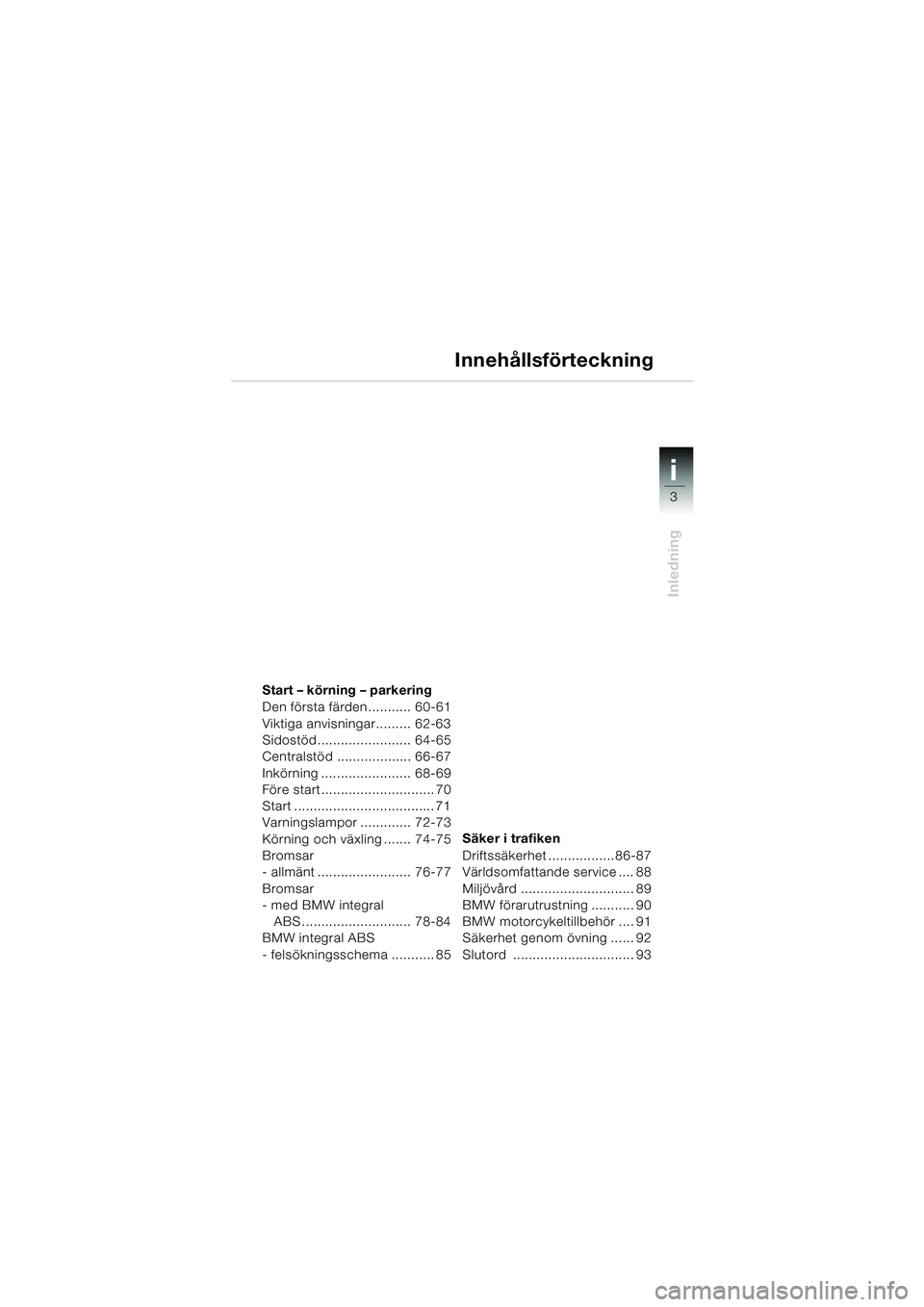

3
Inledning
i
Start – körning – parkering

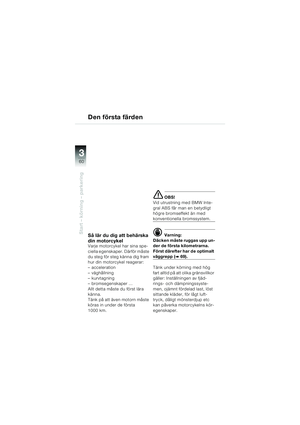

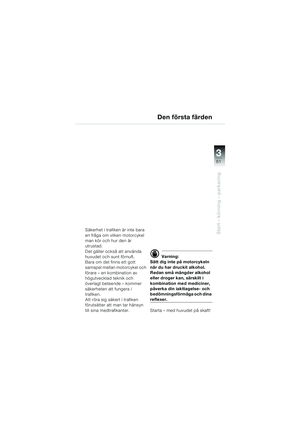

Den första färden........... 60-61

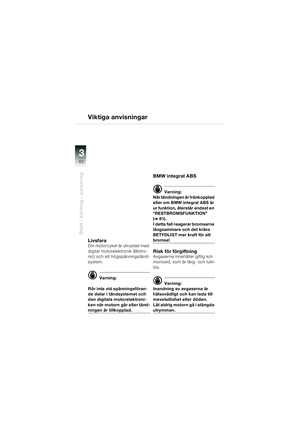

Viktiga anvisningar......... 62-63

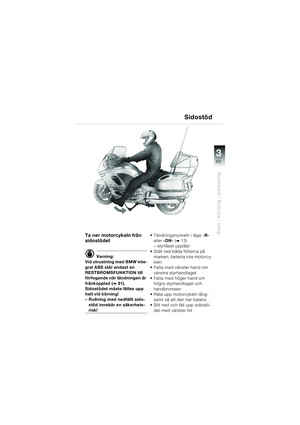

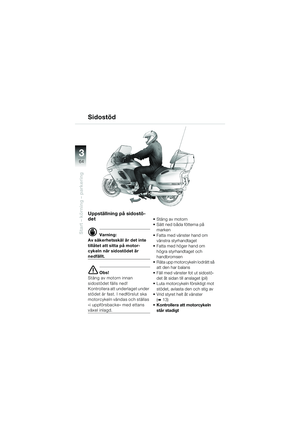

Sidostöd ........................ 64-65

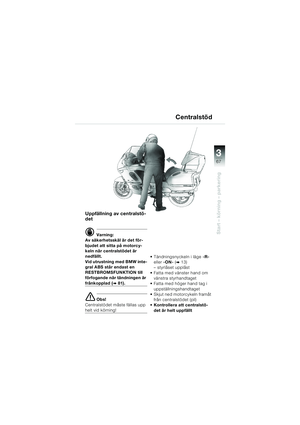

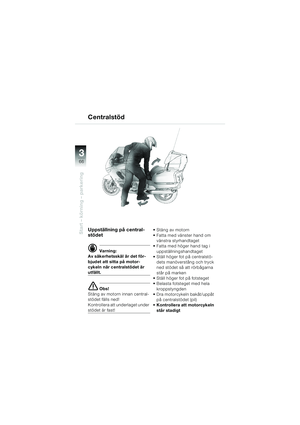

Centralstöd ................... 66-67

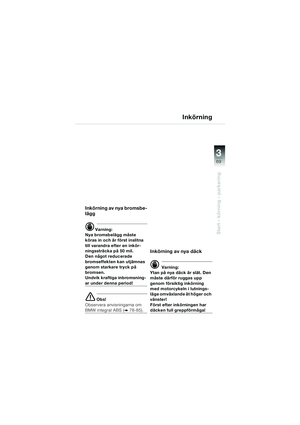

Inkörning ....................... 68-69

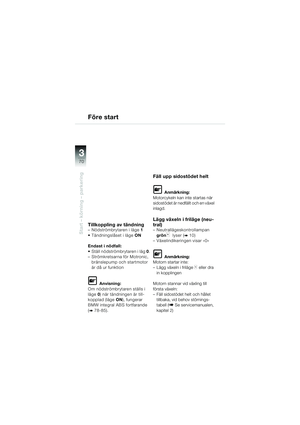

Före start ............................. 70

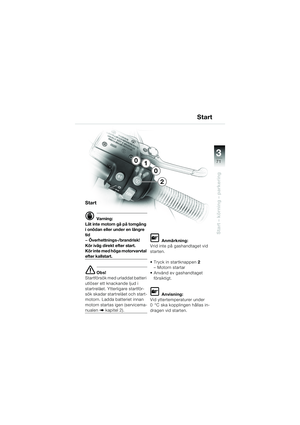

Start .................................... 71

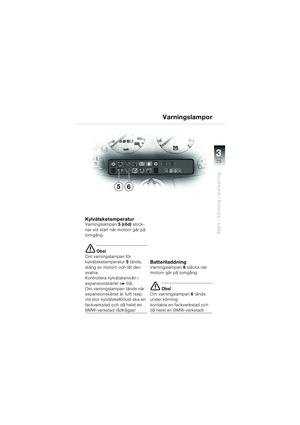

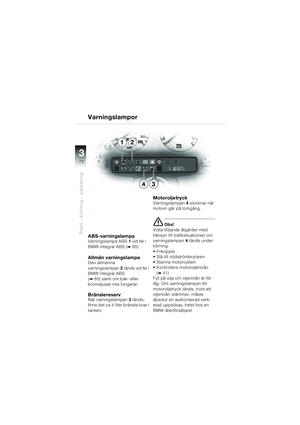

Varningslampor ............. 72-73

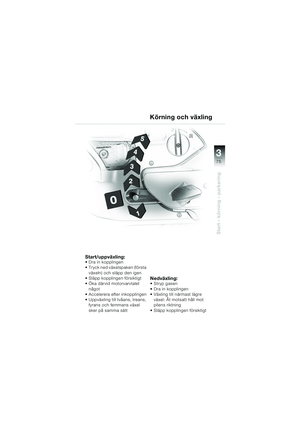

Körning och växling ....... 74-75
Bromsar

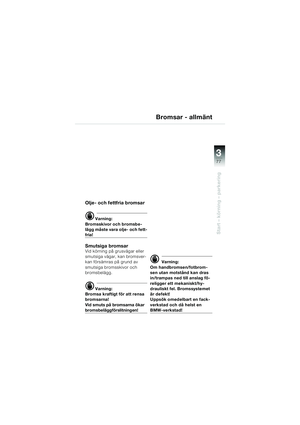

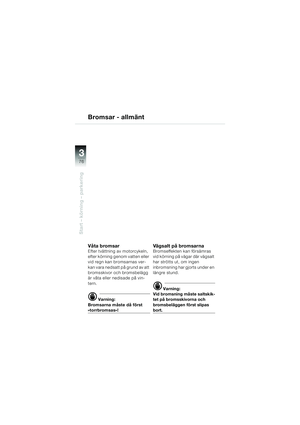

- allmänt ........................ 76-77

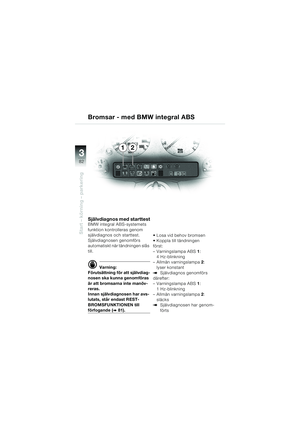

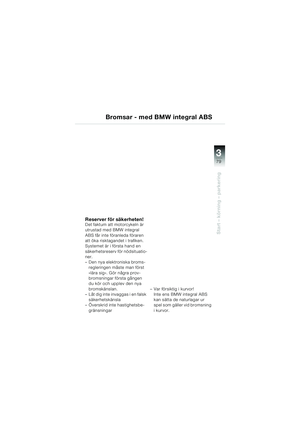

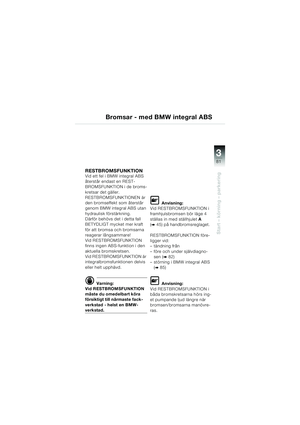

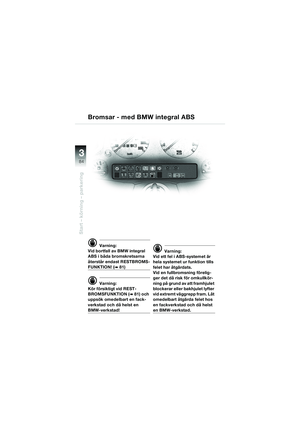

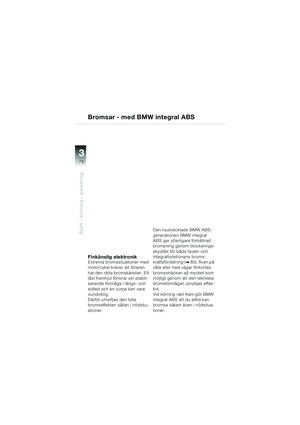

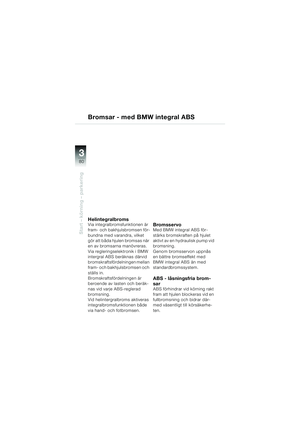

Bromsar
- med BMW integral
ABS ............................ 78-84

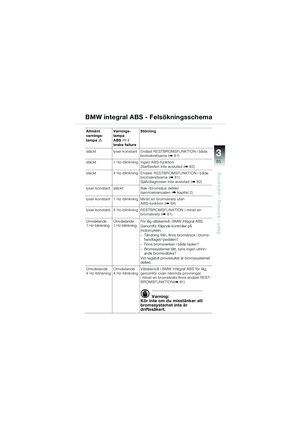

BMW integral ABS
- felsökningsschema ........... 85Säker i trafiken

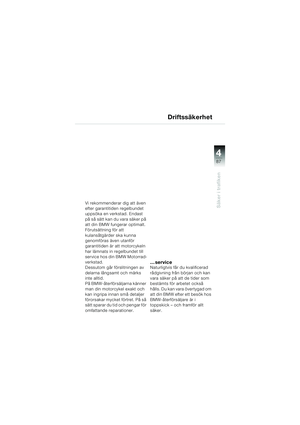

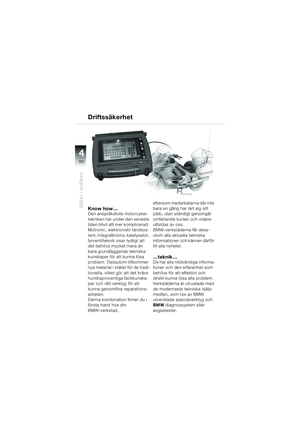

Driftssäkerhet .................86-87

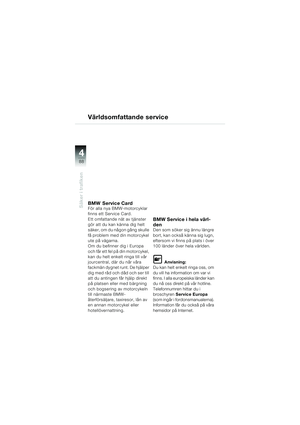

Världsomfattande service .... 88

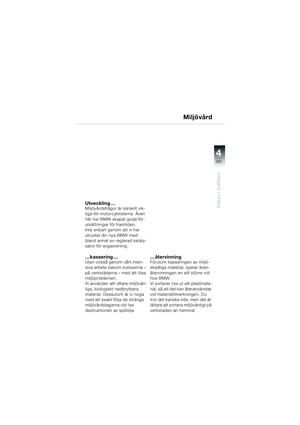

Miljövård ............................. 89

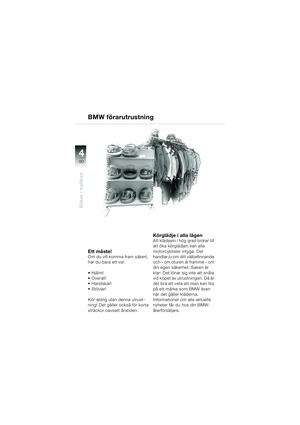

BMW förarutrustning ........... 90

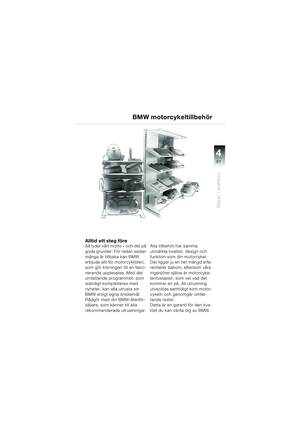

BMW motorcykeltillbehör .... 91

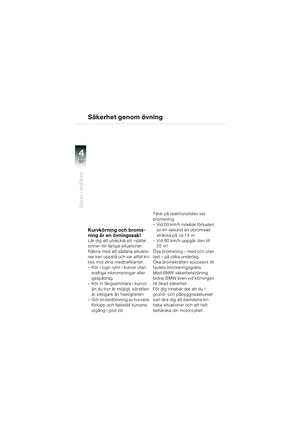

Säkerhet genom övning ...... 92

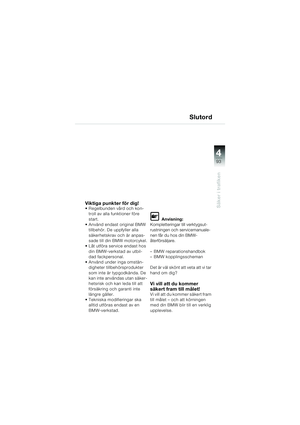

Slutord ............................... 93
Innehållsförteckning
10LTbks4.bk Seite 3 Dienstag, 27. August 2002 10:29 10

4
Översikt och handhavande
1
1Behållare för kopplingens
hydraulikvätska (
b 51)
2Eluttag, 12 V
Anslutning för tillbehör –
får belastas med max
5A60W
3Typskylt med ramnummer
4Inställningsratt för
fjäderförspänning bak
(
b 52)5Säkringsboxar (servicema-
nualen
b kapitel 2)
6Antenn (servicemanualen
b
kapitel 2)
7Topbox (
b 31) med
–innerbelysning
–spegel och
–förvaringsfack för
handböcker och
oljepåfyllningstratt
( ) Siffror inom parentes bsidhänvisning

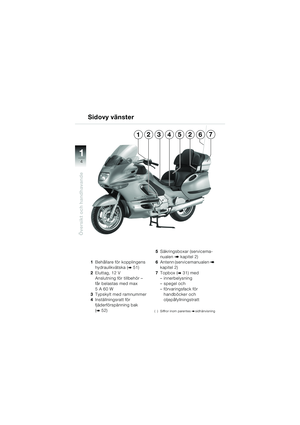

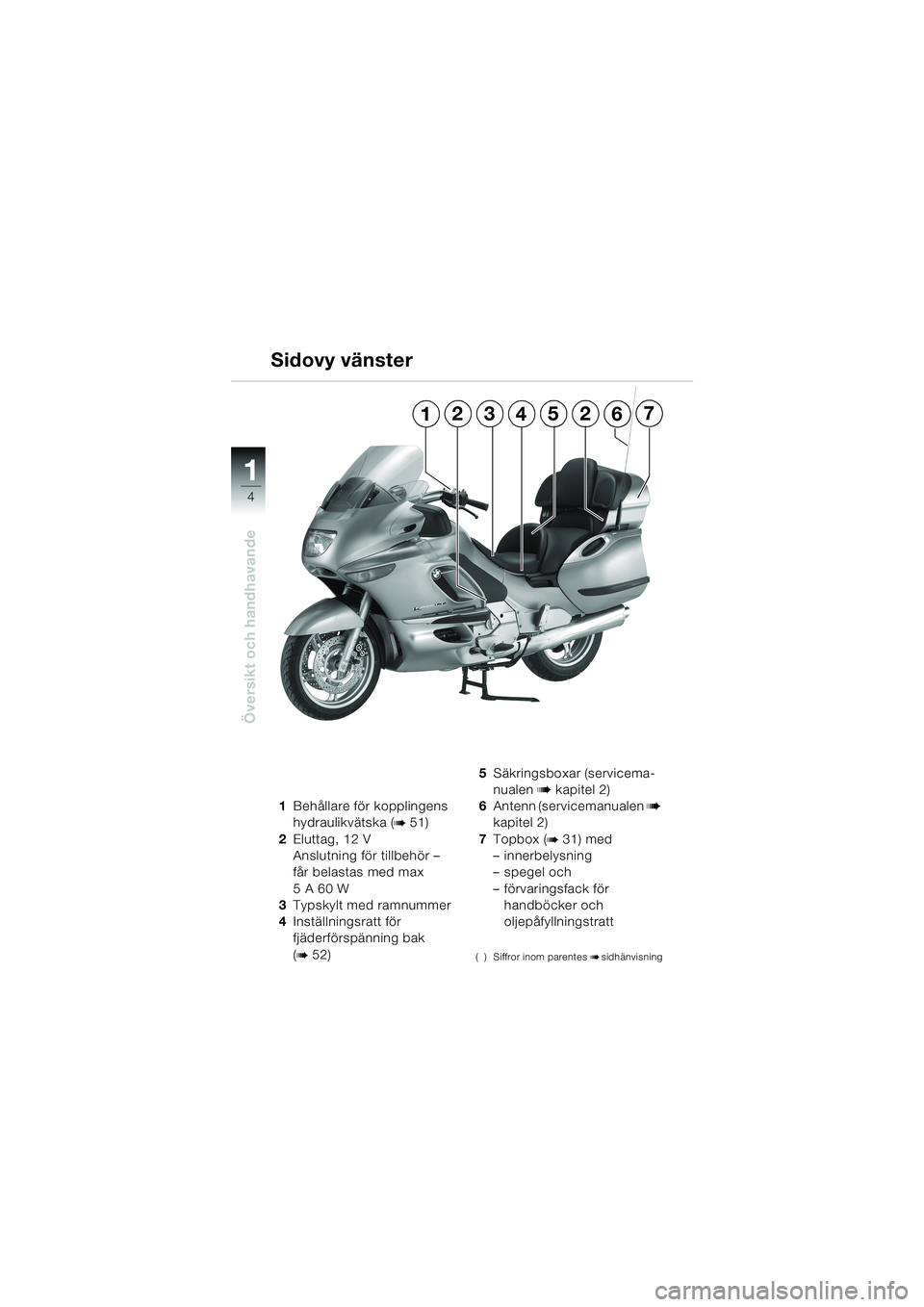

Sidovy vänster
32452671
10LTbks4.bk Seite 4 Dienstag, 27. August 2002 10:29 10

5
Översikt och handhavande
1

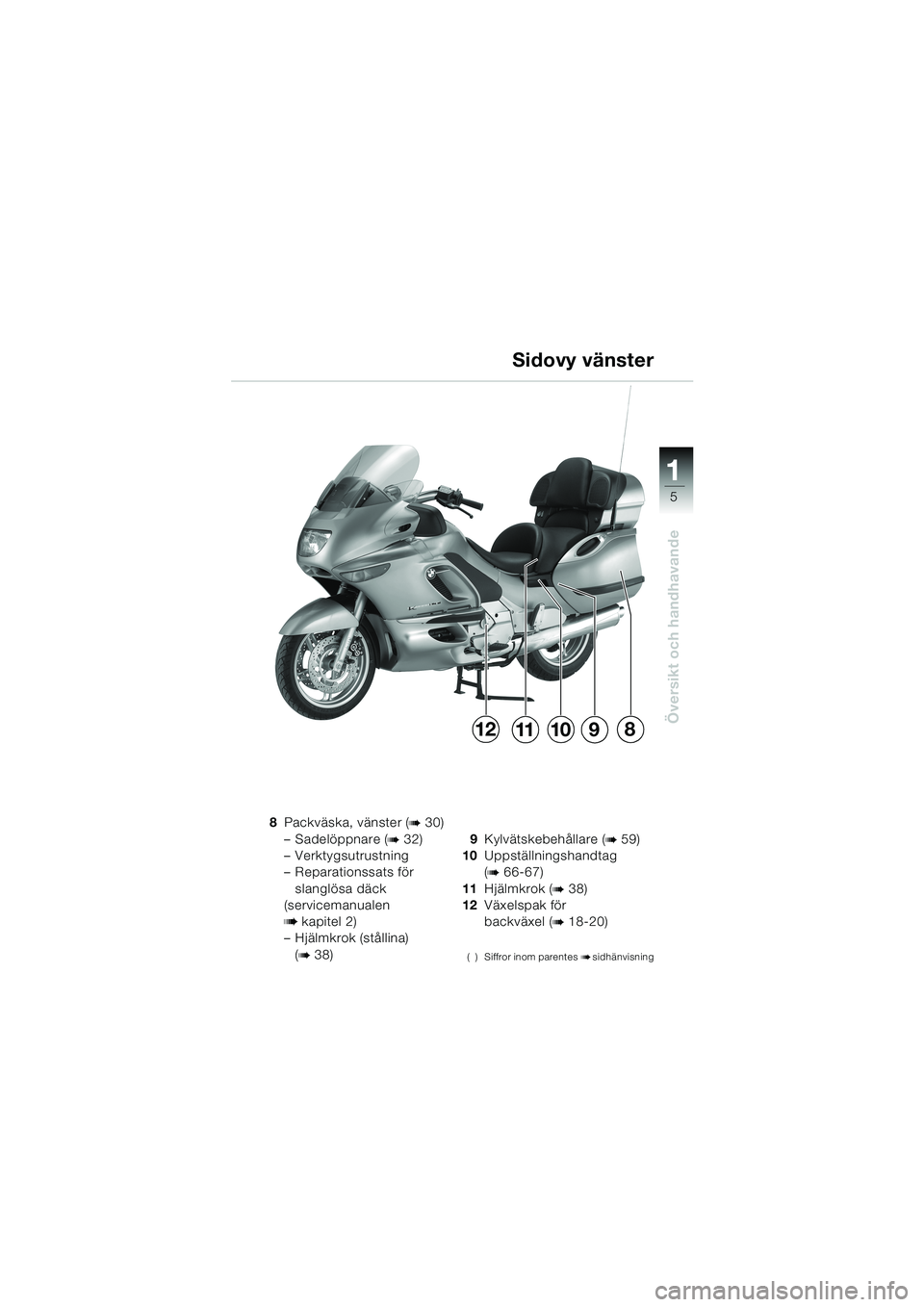

Sidovy vänster
8Packväska, vänster (b 30)
–Sadelöppnare (
b 32)
–Verktygsutrustning
–Reparationssats för
slanglösa däck
(servicemanualen
b kapitel 2)
–Hjälmkrok (stållina)
(
b 38)9Kylvätskebehållare (
b 59)
10Uppställningshandtag
(
b 66-67)
11Hjälmkrok (
b 38)
12Växelspak för
backväxel (
b 18-20)
( ) Siffror inom parentes bsidhänvisning
91110812
10LTbks4.bk Seite 5 Dienstag, 27. August 2002 10:29 10

6
Översikt och handhavande
1

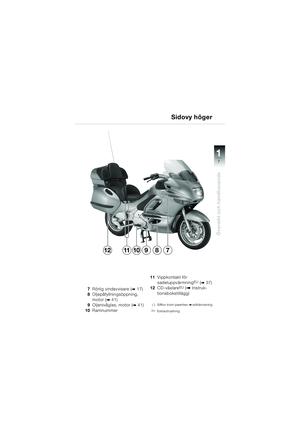

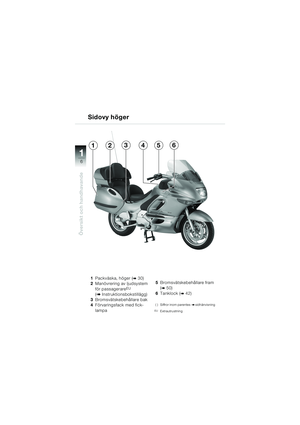

Sidovy höger
1Packväska, höger (b 30)
2Manövrering av ljudsystem
för passagerare
EU
(
b Instruktionsbokstillägg)
3Bromsvätskebehållare bak
4Förvaringsfack med fick-
lampa5Bromsvätskebehållare fram
(
b 50)
6Tanklock (
b 42)
( ) Siffror inom parentes bsidhänvisning
EUExtrautrustning
213456
