VÝMĚNA POJISTKY
Pojistkové skřínky jsou umístěny
pod palubní deskou a v motorovémprostoru.
Pojistková skřínka v palubní desce
Otočte šrouby o čtvrt otáčky pomocí
mince a sejměte víko pro zpřístup-
nění pojistek.
Náhradní pojistky a pinzeta Bjsou
upevněné na vnitřní straně víka A.
PRAKTICKÉ INFORMACE 103
Vyjmutí a nasazení pojistky
Před výměnou pojistky je nezbytné znát důvod poruchy a odstranit ji. Čísla pojis-
tek jsou zapsána na pojistkové skřínce.
Použijte pinzetu
B.
Spálenou pojistku (zjistíte pohledem na pojistky) nahraďte vždy pojistkou
o stejné proudové hodnotě.
Dobrá Pinzeta B
Špatná

23-12-2002
PRAKTICKÉ INFORMACE105
Pojistková skřínka v motorovém prostoru
Uvolněte víko skřínky umístěné v motorovém prostoru vedle baterie.
Po zásahu víko pečlivě uzavřete.
Elektrický obvod vozu je
proveden tak, aby fungo-
val se sériovým nebo
dodatečně montovaným
elektrickým příslušenstvím.
Před instalováním dalšího elektric-
kého vybavení nebo příslušenství
do svého vozidla konzultujte ser-
vis PEUGEOT.
Některá elektrická příslušenství
nebo způsob jejich montáže
mohou negativně ovlivnit funkci
vozidla (ovládacích elektronických
obvodů, obvodu autorádia a nabí-
jecího obvodu).
Automobilka PEUGEOT odmítá
odpovědnost za náklady na opra-
vu vozidla nebo za poškození jeho
funkce způsobené nainstalováním
dodatečného příslušenství, které
není dodáváno a doporučeno
automobilkou PEUGEOT. To platí
rovněž pro doplňky, které nebyly
namontovány dle předpisů auto-
mobilky PEUGEOT, zvláště pak
přístroje se spotřebou vyšší než
10 miliampér.
Maxi pojistky jsou dodatečnou
ochranou elektrických systémů.
Jakýkoli zásah musí být prove-
den v servisu PEUGEOT.

23-12-2002
PRAKTICKÉ INFORMACE
106
Č. pojistky Proud
Funkce
1 10A Jednotka žhavení (diesel) - Spínače brzdových světel a spojky - Zpětné světlo.
2 15A Palivové čerpadlo .
3 10A PočítačABS.
4 10A Počítač motoru.
5Ñ Nepoužitá.
6 15A Přední světlomety do mlhy.
7 20A Čerpadlo ostřikovače světlometů .
8 20A Relé ventilátoru chlazení - Počítač motoru .
9 15A Levé potkávací světlo.
10 15A Pravé potkávací světlo.
11 10A Levé dálkové světlo.
12 10A Pravé dálkové světlo.
13 15A Zvuková výstražná zařízení .
14 10A Čerpadla ostřikovačů skel vpředu a vzadu .
15 30A Lambda sonda - Průtokoměr vzduchu.
16 30A Relé vzduchového čerpadla .
17 30A Přední stěrače.
18 40A Ventilátor klimatizace.

23-12-2002
VÝMĚNA POJISTKY
Pojistkové skřínky jsou umístěny
pod palubní deskou a v motorovémprostoru.
Pojistková skřínka v palubní desce
Otočte šrouby o čtvrt otáčky pomocí
mince a sejměte víko pro zpřístup-
nění pojistek.
Náhradní pojistky a pinzeta Bjsou
upevněné na vnitřní straně víka A.
PRAKTICKÉ INFORMACE 103
Vyjmutí a nasazení pojistky
Před výměnou pojistky je nezbytné znát důvod poruchy a odstranit ji. Čísla pojis-
tek jsou zapsána na pojistkové skřínce.
Použijte pinzetu
B.
Spálenou pojistku (zjistíte pohledem na pojistky) nahraďte vždy pojistkou
o stejné proudové hodnotě.
Dobrá Pinzeta B
Špatná

23-12-2002

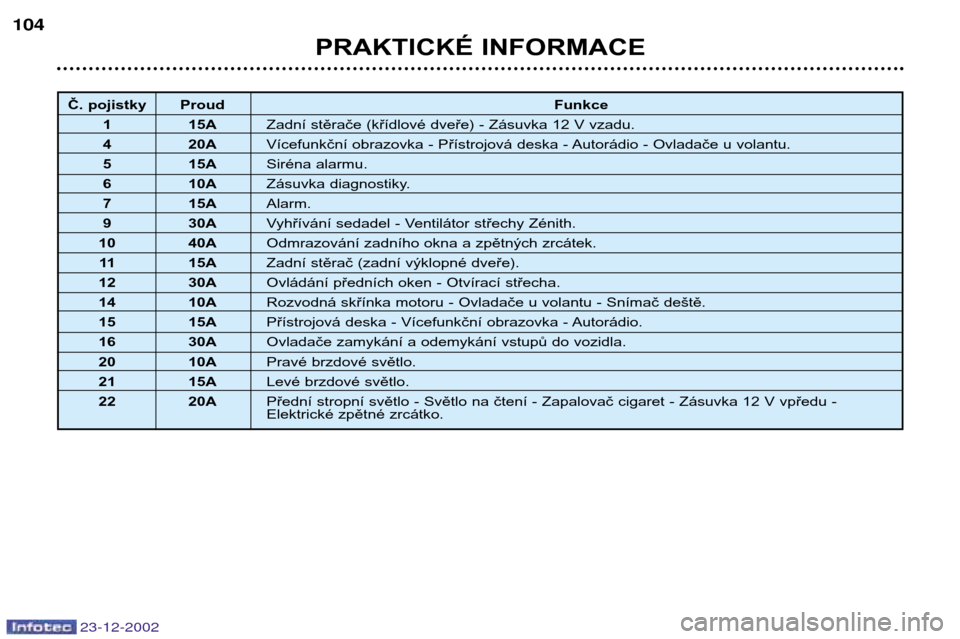

Č. pojistky ProudFunkce
1 15A Zadní stěrače (křídlové dveře) - Zásuvka 12 V vzadu.
420 AVícefunkční obrazovka - Přístrojová deska - Autorádio - Ovladače u volantu.
5 15A Siréna alarmu.
6 10A Zásuvka diagnostiky.
7 15A Alarm.
9 30A Vyhřívání sedadel - Ventilátor střechy Zénith.
10 40A Odmrazování zadního okna a zpětných zrcátek.
11 15A Zadní stěrač (zadní výklopné dveře).
1230A Ovládání předních oken - Otvírací střecha.
14 10A Rozvodná skřínka motoru - Ovladače u volantu - Snímač deště.
15 15A Přístrojová deska - Vícefunkční obrazovka - Autorádio.
16 30A Ovladače zamykání a odemykání vstupů do vozidla.
20 10A Pravé brzdové světlo.
21 15A Levé brzdové světlo.
22 20A Přední stropní světlo - Světlo na čtení - Zapalovač cigaret - Zásuvka 12 V vpředu -
Elektrické zpětné zrcátko.
PRAKTICKÉ INFORMACE
104
