Hátsó lámpák (break)
Sárvédőlemezen levő lámpák
A kárpit kiszereléséhez húzzuk a
fogantyút magunk felé, kiszabadítva
felfelé a burkolatot.Nyissuk ki a fedelet a gyújtáskulcssegítségével.
Húzzuk ki a csatlakozót az
Afémrúd
megnyomásával.
Csavarjuk ki a Bszárnyas anyát.
Szabadítsuk ki a lámpát. Az izzókhoz történő hozzáféréshez
nyomjuk meg a nyelveket és sza-
badítsuk ki az izzófoglalatot.
1 - Féklámpa/helyzetjelző
(P 21/5 W).
2 - Irányjelzők (P 21 W).
Cseréljük ki a hibás izzót.
A 406 KARBANTARTÁSA
39
29-07-2002

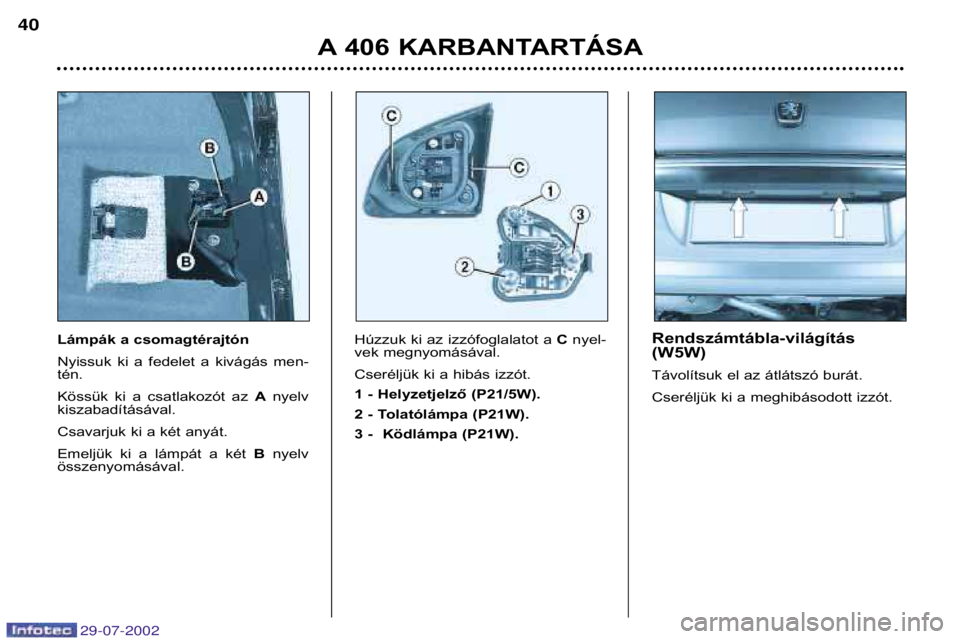

Lámpák a csomagtérajtón
Nyissuk ki a fedelet a kivágás men- tén.
Kössük ki a csatlakozót az Anyelv
kiszabadításával.
Csavarjuk ki a két anyát.
Emeljük ki a lámpát a két Bnyelv
összenyomásával. Húzzuk ki az izzófoglalatot a
Cnyel-
vek megnyomásával.
Cseréljük ki a hibás izzót.
1 - Helyzetjelző (P21/5W).
2 - Tolatólámpa (P21W).
3 - Ködlámpa (P21W). Rendszámtábla-világítás (W5W)
Távolítsuk el az átlátszó burát.
Cseréljük ki a meghibásodott izzót.
A 406 KARBANTARTÁSA
40
29-07-2002

BIZTOSêTƒKCSERE

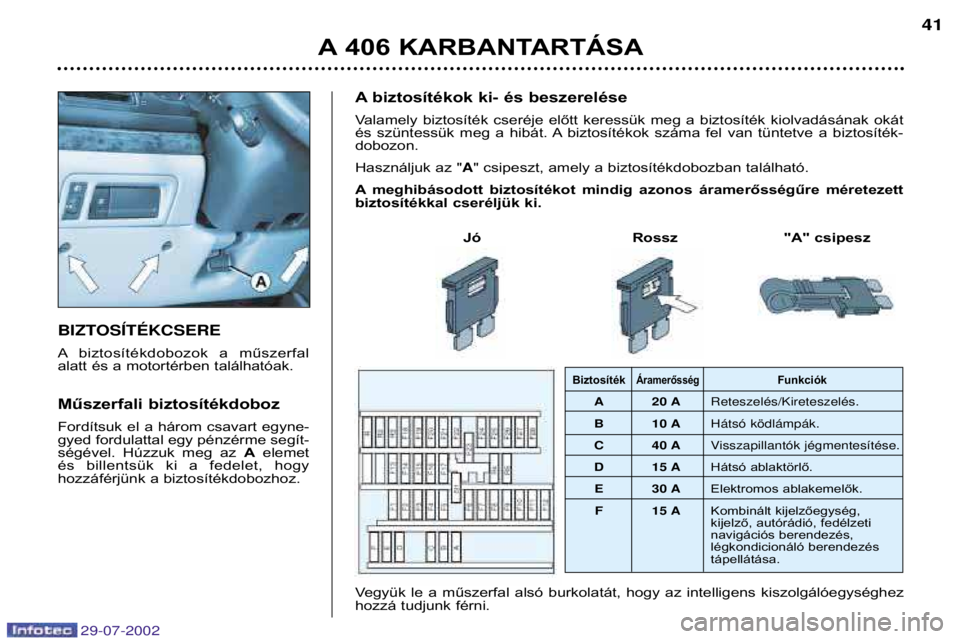

A biztosítékdobozok a műszerfal
alatt és a motortérben találhatóak.
Műszerfali biztosítékdoboz
Fordítsuk el a három csavart egyne- gyed fordulattal egy pénzérme segít-
ségével. Húzzuk meg az Aelemet
és billentsük ki a fedelet, hogy
hozzáférjünk a biztosítékdobozhoz. A biztosítékok ki- és beszerelése
Valamely biztosíték cseréje előtt keressük meg a biztosíték kiolvadásának okát
és szüntessük meg a hibát. A biztosítékok száma fel van tüntetve a biztosíték-dobozon.
Használjuk az "
A" csipeszt, amely a biztosítékdobozban található.
A meghibásodott biztosítékot mindig azonos áramerősségűre méretezett
biztosítékkal cseréljük ki.
Jó Rossz "A" csipesz
Vegyük le a műszerfal alsó burkolatát, hogy az intelligens kiszolgálóegységhez
hozzá tudjunk férni.
Biztosíték ÁramerősségFunkciók
A 20 A ReteszelŽs/KireteszelŽs.
B 10 A H‡ts— kšdl‡mp‡k.
C 40 A Visszapillant—k jŽgmentes’tŽse.
D 15 A Hátsó ablaktörlő.
E 30 A Elektromos ablakemelők.
F 15 A Kombinált kijelzőegység,
kijelző, autórádió, fedélzeti
navigációs berendezés,
légkondicionáló berendezéstápellátása.
A 406 KARBANTARTÁSA 41
29-07-2002

Motortéri biztosítékdoboz Biztosítékdoboz
A motortérben levő biztosítékokhoz
(az akkumulátor mellett találhatóak)
a biztosítékdoboz-fedél lepattintása
után férünk hozzá.
A beavatkozásokat követően
nagyon gondosan helyezzük vis-
sza a fedelet.A gépkocsi elektromos
rendszere alkalmas a szé-
riatartozékként, vagy
kívánság szerint beépített
berendezésekkel való
együttes működésre.
Más felszerelések, vagy kiegé-
szítő elektromos berendezések
gépkocsiba történő beszerelése
előtt kérjünk tanácsot valamelyik
PEUGEOT-márkaképviselettől.
Bizonyos elektromos berendezé-
sek vagy beépítési módjuk káros
hatással lehetnek a gépkocsi
működésére nézve, tehát az elekt-
romos vezérlőáramkörökre, azaudioáramk örre és az elektromos
töltőáramkörre.
A PEUGEOT nem vállal semmi-
nemű felelősséget a nem általa
beépített és az általa nem ajánlott,
illetve nem az előírásoknak meg-
felelően beszerelt kiegészítő elekt-
romos berendezések okozta káro-
kért, vagy hibás működésü kért. Ez
különösképpen vonatkozik azon
berendezésekre, melyeknek elek-
tromos fogyasztása meghaladja a
10 mA-t.
* A motortérben levő, nagy áram-
erősségre méretezett biztosítékok
a gépkocsi elektromos rendszeré-
nek kiegészítő védelmét látják el.
Az ezzel kapcsolatos beavatkozá-
sokat csak a PEUGEOT-márkas-
zerviz szakembere végezze.

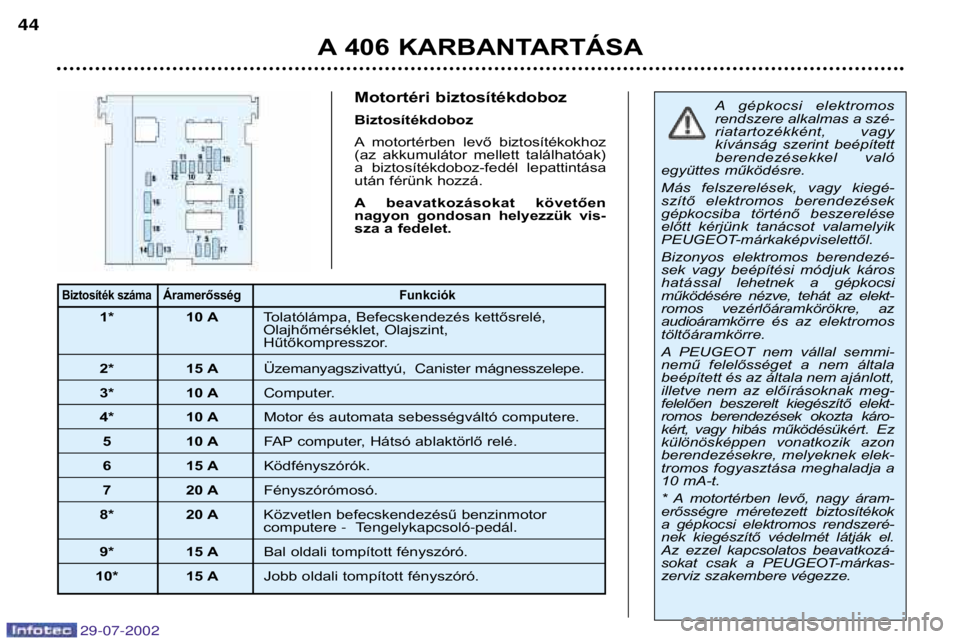

Biztosíték számaÁramerősségFunkciók
1* 10 A Tolatólámpa, Befecskendezés kettősrelé,
O lajhőmérséklet, Olajszint,
Hűtőkompresszor.
2* 15 A Üzemanyagszivattyú, Canistermágnesszelepe.
3* 10 A Computer.
4* 10 A Motor és automata sebességváltó computere.
5 10 AFAP computer, Hátsó ablaktörlő relé.
6 15 A Ködfényszórók.
7 20 AFényszórómosó.
8* 20 A Közvetlen befecskendezésű benzinmotor
computere- Tengelykapcsol—-ped‡l.
9* 15 A Bal oldali tompított fényszóró.
10* 15 A Jobb oldali tompított fényszóró.
A 406 KARBANTARTÁSA
44
29-07-2002

Biztosíték számaÁramerősségFunkciók
11* 10ABal oldali fényszóró.
12* 10 A Jobb oldali fényszóró.
13* 15 AKürt.
14 10 AElső és hátsó ablakmosó szivattyú.
15* 30 A Gyújtótekercs A blaktörlő Lambda-szonda O lajnyomás B efecskendező-rendszer.
16* 30A Levegőszivattyú Žs olajhőmérséklet O lajszint, FŽkl‡mp‡k m űkő dŽse G enerátor
Gázolajban lévő víz jelenlŽt ŽrzŽkelő B efecskendezés relé vezérlés.
17* 30A Utasoldali elektromos ŸlŽs .
18 40A Klímaventilátor Indítómotor Ablaktšrl őkis sebessŽgfokozat .
A 406 KARBANTARTÁSA 45
29-07-2002

VEGZES ÜZEMŰ BENZINES/LPG VÁLTOZAT167
Defekt

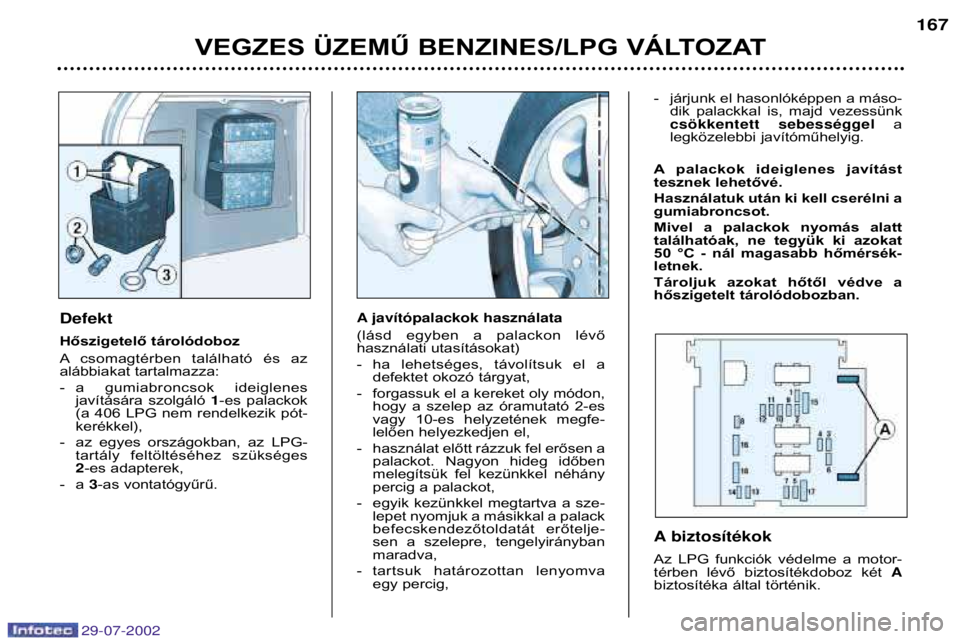

Hőszigetelő tárolódoboz A csomagtérben található és az
alábbiakat tartalmazza: a gumiabroncsok ideiglenes
javítására szolgáló 1-es palackok
(a 406 LPG nem rendelkezik pót-kerékkel),
az egyes országokban, az LPG-
tartály feltöltéséhez szükséges 2-es adapterek,
a 3-as vontatógyűrű.
A biztos’tŽkok
Az LPG funkciók védelme a motor-
térben lévő biztosítékdoboz két A
biztosítéka által történik.
A jav’t—palackok haszn‡lata
(lásd egyben a palackon lévő
használati utasításokat)
ha lehetséges, távolítsuk el a
defektet okozó tárgyat,
forgassuk el a kereket oly módon,
hogy a szelep az óramutató 2-es
vagy 10-es helyzetének megfe-
lelően helyezkedjen el,
használat előtt rázzuk fel erősen a
palackot. Nagyon hideg időben
melegítsük fel kezünkkel néhány
percig a palackot,
egyik kezünkkel megtartva a sze-
lepet nyomjuk a másikkal a palack
befecskendezőtoldatát erőtelje-
sen a szelepre, tengelyiránybanmaradva,
tartsuk határozottan lenyomva
egy percig,
járjunk el hasonlóképpen a máso-
dik palackkal is, majd vezessünkcsškkentett sebessŽggel a
legközelebbi javítóműhelyig.
A palackok ideiglenes javítást
tesznek lehetővé.
Használatuk után ki kell cserélni a gumiabroncsot.
Mivel a palackok nyomás alatt
találhatóak, ne tegyük ki azokat
50 °C - nál magasabb hőmérsék-letnek.
Tároljuk azokat hőtől védve a
hőszigetelt tárolódobozban.
29-07-2002

BIZTOSêTƒKCSERE
A biztosítékdobozok a műszerfal
alatt és a motortérben találhatóak.
Műszerfali biztosítékdoboz
Fordítsuk el a három csavart egyne- gyed fordulattal egy pénzérme segít-
ségével. Húzzuk meg az Aelemet
és billentsük ki a fedelet, hogy
hozzáférjünk a biztosítékdobozhoz. A biztosítékok ki- és beszerelése
Valamely biztosíték cseréje előtt keressük meg a biztosíték kiolvadásának okát
és szüntessük meg a hibát. A biztosítékok száma fel van tüntetve a biztosíték-dobozon.
Használjuk az "
A" csipeszt, amely a biztosítékdobozban található.
A meghibásodott biztosítékot mindig azonos áramerősségűre méretezett
biztosítékkal cseréljük ki.
Jó Rossz "A" csipesz
Vegyük le a műszerfal alsó burkolatát, hogy az intelligens kiszolgálóegységhez
hozzá tudjunk férni.
Biztosíték ÁramerősségFunkciók
A 20 A ReteszelŽs/KireteszelŽs.
B 10 A H‡ts— kšdl‡mp‡k.
C 40 A Visszapillant—k jŽgmentes’tŽse.
D 15 A Hátsó ablaktörlő.
E 30 A Elektromos ablakemelők.
F 15 A Kombinált kijelzőegység,
kijelző, autórádió, fedélzeti
navigációs berendezés,
légkondicionáló berendezéstápellátása.
A 406 KARBANTARTÁSA 41
29-07-2002

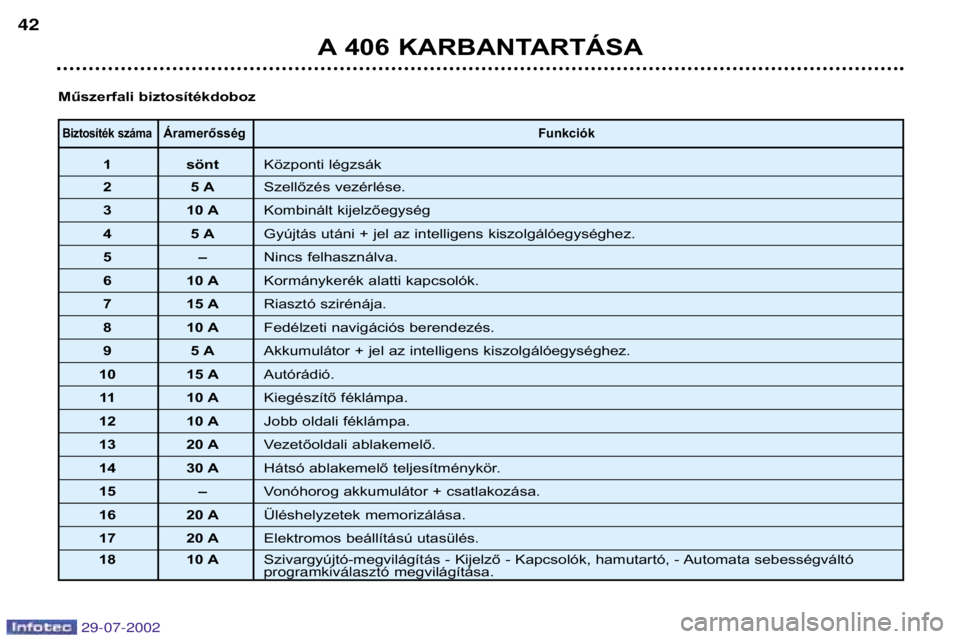

Biztosíték számaÁramerősségFunkciók
1 söntKözponti légzsák
25 A Szellőzés vezérlése.
3 10 A Kombinált kijelzőegység
45 A Gyújtás utáni + jel az intelligens kiszolgálóegységhez.
5 –Nincs felhasználva.
6 10 A Kormánykerék alatti kapcsolók.
7 15 ARiasztó szirénája.
8 10 AFedélzeti navigációs berendezés.
95 A Akkumulátor + jel az intelligens kiszolgálóegységhez.
10 15 A Autórádió.
11 10 AKiegészítő féklámpa.
12 10 A Jobb oldali féklámpa.
13 20 AVezetőoldali ablakemelő.
14 30 AHátsó ablakemelő teljesítménykör.
15–Vonóhorog akkumulátor + csatlakozása.
16 20 A Üléshelyzetek memorizálása.
17 20 AElektromos beállítású utasülés.
18 10 A Szivargyújtó-megvilágítás - Kijelző - Kapcsolók, hamutartó, - Automata sebességváltó programkiv‡laszt—megvilágítása.
Műszerfali biztosítékdoboz
A 406 KARBANTARTÁSA
42
