ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6
Trousse de réparation ................................................... 6-1
Tableau des entretiens et graissages périodiques ......... 6-2
Dépose et repose des carénages ................................... 6-5
Contrôle des bougies .................................................... 6-8
Huile moteur et cartouche du filtre à huile ................. 6-10
Liquide de refroidissement ......................................... 6-13
Nettoyage de l’élément du filtre à air .......................... 6-17
Contrôle de la durit de ventilation .............................. 6-18
Conduit d’air .............................................................. 6-19
Réglage des carburateurs ............................................ 6-19
Réglage du régime de ralenti du moteur .................... 6-19
Réglage du jeu de câble des gaz ................................. 6-20
Réglage du jeu aux soupapes ..................................... 6-20
Pneus .......................................................................... 6-21
Roues coulées ............................................................. 6-24
Réglage de la garde du levier d’embrayage ............... 6-25
Réglage de la position de la pédale de frein ............... 6-25
Réglage du contacteur de feu stop sur frein arrière ... 6-26
Contrôle des plaquettes de frein avant et arrière ........ 6-27
Contrôle du niveau du liquide de frein ....................... 6-27
Changement du liquide de frein ................................. 6-28
Tension de la chaîne de transmission ......................... 6-29
Lubrification de la chaîne de transmission ................. 6-30Contrôle et lubrification des câbles ........................... 6-31
Contrôle et lubrification de la poignée et du câble des
gaz ........................................................................... 6-31
Contrôle et lubrification de la pédale de frein et du
sélecteur ................................................................... 6-32
Contrôle et lubrification des leviers de frein et
d’embrayage ............................................................ 6-32
Contrôle et lubrification de la béquille latérale ......... 6-32
Lubrification de la suspension arrière ........................ 6-33
Contrôle de la fourche ............................................... 6-33
Contrôle de la direction ............................................. 6-34
Contrôle des roulements de roue ............................... 6-34
Batterie ....................................................................... 6-35
Remplacement des fusibles ....................................... 6-36
Remplacement de l’ampoule du phare ...................... 6-37
Remplacement de l’ampoule du feu arrière/stop ....... 6-38
Remplacement d’une ampoule de clignotant ............. 6-39
Calage de la moto ...................................................... 6-39
Roue avant ................................................................. 6-40
Roue arrière ............................................................... 6-41
Diagnostic de pannes ................................................. 6-43
Schémas de diagnostic de pannes .............................. 6-44
F_4tv.book Page 1 Wednesday, October 4, 2000 6:09 PM

6-1
6
FAU00462
6-ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
FAU00464
La sécurité est l’impératif numéro un du bon
motocycliste. La réalisation des contrôles et en-
tretiens, réglages et lubrifications périodiques
permet de garantir le meilleur rendement possi-
ble et contribue hautement à la sécurité de con-
duite. Les points de contrôle, réglage et lubrifi-
cation principaux sont expliqués aux pages
suivantes.
Les fréquences données dans le tableau des en-
tretiens et graissages périodiques s’entendent
pour la conduite dans des conditions normales.
Le propriétaire devra donc adapter les fréquen-ces préconisées et éventuellement les raccourciren fonction du climat, du terrain, de la situation
géographique et de l’usage qu’il fait de son vé-
hicule.
FW000060
AVERTISSEMENT
_ Si l’on ne maîtrise pas les techniques d’entre-
tien des motos, ce travail doit être confié à un
concessionnaire Yamaha. _
FAU03758
Trousse de réparation La trousse de réparation se trouve sous la selle.
(Voir les explications relatives à sa dépose et à
sa mise en place à la page 3-11.)
Les informations données dans ce manuel et les
outils de la trousse de réparation sont destinés à
fournir au propriétaire les moyens nécessaires
pour effectuer l’entretien préventif et les petites
réparations. Cependant d’autres outils, comme
une clé dynamométrique, peuvent être nécessai-
res pour effectuer correctement certains entre-
tiens.
N.B.:_ Si l’on ne dispose pas des outils ou de l’expé-
rience nécessaires pour mener un travail à bien,
il faut le confier à un concessionnaire Yamaha. _
FW000063
AVERTISSEMENT
_ Toute modification non approuvée par
Yamaha risque d’entraîner une perte de ren-
dement et de rendre la conduite de ce véhi-
cule dangereuse. Consulter un concession-
naire Yamaha avant de procéder à la
moindre modification. _
1. Trousse de réparation
F_4tv.book Page 1 Wednesday, October 4, 2000 6:09 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-2
6
FAU03685
Tableau des entretiens et graissages périodiques
N.B.:_ l
Il n’est pas nécessaire d’effectuer le contrôle annuel lorsqu’on a effectué un contrôle périodique dans l’année.
l
Pour 50.000 km et plus, effectuer les entretiens en reprenant les fréquences à partir de 10.000 km.
l
L’entretien des éléments précédés d’un astérisque ne pouvant être mené à bien sans les données techniques, les connaissances et l’outillage adé-
quats, il doit être confié à un concessionnaire Yamaha.
_CP-03FN° DESCRIPTION CONTRÔLES ET ENTRETIENSVALEUR AU COMPTEUR (´ 1.000 km)
CONTRÔLE
ANNUEL
1 10203040
1
*
Canalisation de carburant• S’assurer que les durits d’alimentation et la durit de dépression ne sont
ni craquelées ni autrement endommagées. ÖÖÖÖ Ö
2
*
Filtre à carburant• Contrôler l’état.
ÖÖ
3 Bougies• Contrôler l’état.
• Nettoyer et régler l’écartement des électrodes.ÖÖ
• Remplacer.
ÖÖ
4
*
Soupapes• Contrôler le jeu aux soupapes.
•Régler.Tous les 40.000 km
5 Élément du filtre à air• Nettoyer.
ÖÖ
• Remplacer.
ÖÖ
6 Embrayage• Contrôler le fonctionnement.
•Régler.ÖÖÖÖÖ
7
*
Frein avant• Contrôler le fonctionnement, le niveau du liquide et s’assurer qu’il n’y
a pas de fuite. (Voir N.B. à la page 6-4.) ÖÖ Ö Ö Ö Ö
• Remplacer les plaquettes de frein. Quand la limite est atteinte.
8
*
Frein arrière• Contrôler le fonctionnement, le niveau du liquide et s’assurer qu’il n’y
a pas de fuite. (Voir N.B. à la page 6-4.) ÖÖ Ö Ö Ö Ö
• Remplacer les plaquettes de frein. Quand la limite est atteinte.
9
*
Durits de frein• Contrôler l’état (ni craquelures ni autre endommagement).
ÖÖÖÖ Ö
• Remplacer. (Voir N.B. à la page 6-4.) Tous les 4 ans
10
*
Roues• Contrôler le voile et l’état.
ÖÖÖÖ
F_4tv.book Page 2 Wednesday, October 4, 2000 6:09 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-3
6
11
*
Pneus• Contrôler la profondeur de sculpture et l’état des pneus.
• Remplacer si nécessaire.
• Contrôler la pression de gonflage.
• Corriger si nécessaire.ÖÖÖÖ
12
*
Roulements de roue• S’assurer qu’ils n’ont pas de jeu et ne sont pas endommagés.
ÖÖÖÖ
13
*
Bras oscillant• Contrôler le fonctionnement et s’assurer que le jeu des points pivots
n’est pas excessif.ÖÖÖÖ
• Enduire de graisse au bisulfure de molybdène. Tous les 50.000 km
14 Chaîne de transmission• Contrôler la tension de la chaîne.
• S’assurer que la roue arrière est parfaitement alignée.
• Nettoyer et lubrifier.Tous les 1.000 km et après un lavage ou
une randonnée sous la pluie.
15
*
Roulements de direction• S’assurer qu’ils n’ont pas de jeu et que la direction n’est pas dure.
ÖÖÖÖÖ
• Enduire de graisse à base de savon au lithium. Tous les 20.000 km
16
*
Attaches du cadre• S’assurer que tous les écrous et toutes les vis sont correctement serrés.
ÖÖÖÖ Ö
17 Béquille latérale• Contrôler le fonctionnement.
•Lubrifier.ÖÖÖÖ Ö
18
*
Contacteur de béquille
latérale• Contrôler le fonctionnement.
ÖÖÖÖÖ Ö
19
*
Fourche avant• Contrôler le fonctionnement et s’assurer qu’il n’y a pas de fuite.
ÖÖÖÖ
20
*
Combiné ressort/amortisseur
arrière• Contrôler le fonctionnement et s’assurer que l’amortisseur ne fuit pas.
ÖÖÖÖ
21
*
Articulations de bras relais et
de bras de raccordement de
suspension arrière• Contrôler le fonctionnement.
ÖÖÖÖ
• Enduire de graisse au bisulfure de molybdène.
ÖÖ
22
*
Carburateurs• Contrôler le fonctionnement du starter.
• Régler le régime de ralenti et la synchronisation des carburateurs.ÖÖÖÖÖ Ö
23 Huile moteur• Changer.
ÖÖÖÖÖ Ö
24Cartouche du filtre à huile
moteur• Remplacer.
ÖÖÖ N° DESCRIPTION CONTRÔLES ET ENTRETIENSVALEUR AU COMPTEUR (´ 1.000 km)
CONTRÔLE
ANNUEL
1 10203040
F_4tv.book Page 3 Wednesday, October 4, 2000 6:09 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-4
6
FAU03541
N.B.:_l
Augmenter la fréquence des nettoyages du filtre à air si la moto est utilisée dans des zones particulièrement poussiéreuses ou humides.
l
Entretien des freins hydrauliques
• Contrôler régulièrement le niveau du liquide de frein et, si nécessaire, faire l’appoint de liquide.
• Remplacer les composants internes du maître-cylindre et de l’étrier et changer le liquide de frein tous les deux ans.
• Remplacer les durits de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.
_ 25
*
Circuit de refroidissement• Contrôler le niveau du liquide de refroidissement et s’assurer qu’il n’y a
pas de fuite.ÖÖÖÖ Ö
• Changer.Tous les 3 ans
26
*
Contacteur de feu stop sur
freins avant et arrière• Contrôler le fonctionnement.
ÖÖÖÖÖ Ö
27
Pièces mobiles et câbles
•Lubrifier.
ÖÖÖÖ Ö
28
*
Éclairage, signalisation et
contacteurs• Contrôler le fonctionnement.
• Régler le faisceau de phare.ÖÖÖÖÖ Ö N° DESCRIPTION CONTRÔLES ET ENTRETIENSVALEUR AU COMPTEUR (´ 1.000 km)
CONTRÔLE
ANNUEL
1 10203040
F_4tv.book Page 4 Wednesday, October 4, 2000 6:09 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-5
6
FAU01065

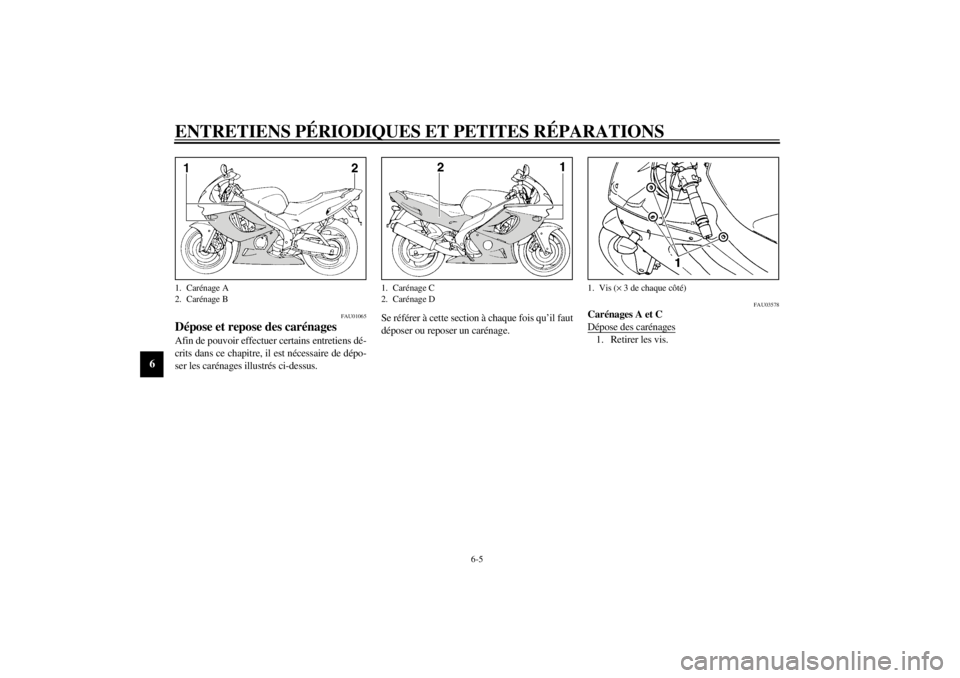

Dépose et repose des carénages Afin de pouvoir effectuer certains entretiens dé-
crits dans ce chapitre, il est nécessaire de dépo-
ser les carénages illustrés ci-dessus.Se référer à cette section à chaque fois qu’il faut
déposer ou reposer un carénage.
FAU03578
Carénages A et C
Dépose des carénages1. Retirer les vis.
1. Carénage A
2. Carénage B
1. Carénage C
2. Carénage D
1. Vis (´ 3 de chaque côté)
F_4tv.book Page 5 Wednesday, October 4, 2000 6:09 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-6
6

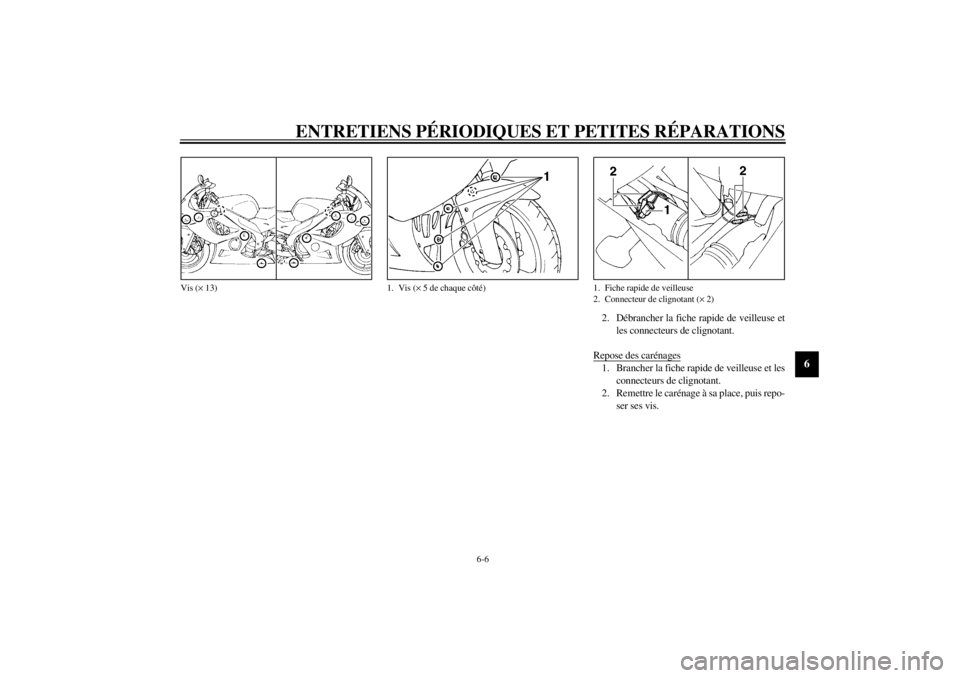

2. Débrancher la fiche rapide de veilleuse et
les connecteurs de clignotant.
Repose des carénages1. Brancher la fiche rapide de veilleuse et les
connecteurs de clignotant.
2. Remettre le carénage à sa place, puis repo-
ser ses vis.
Vis (´ 13)
1. Vis (´ 5 de chaque côté)
1. Fiche rapide de veilleuse
2. Connecteur de clignotant (´ 2)
F_4tv.book Page 6 Wednesday, October 4, 2000 6:09 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-7
6
FAU00482
Carénage B
Dépose du carénageDéposer le carénage après avoir retiré ses vis.
Repose du carénageRemettre le carénage en place, puis reposer les
vis.
FAU03796
Carénage D
Dépose du carénage1. Déposer la selle et le carénage B. (Voir les
explications relatives à leur dépose et leur
mise en place aux pages 3-11 et 6-7.)
2. Déposer la barre de manutention après
avoir retiré les vis.
3. Retirer les vis, puis retirer le carénage
comme illustré.Repose du carénage
1. Remettre le carénage en place, puis repo-
ser les vis.
2. Mettre la barre de manutention en place à
l’aide des vis.
3. Remettre le carénage B et la selle en place.
1. Vis (´ 2)
1. Vis (´ 3)
