COMMANDES ET INSTRUMENTS
3-2
3
FAU01590
(stationnement)
La direction est bloquée, le feu arrière et la
veilleuse sont allumés, mais tous les autres cir-
cuits électriques sont coupés. La clé peut être re-
tirée.
La direction doit être bloquée avant que la clé
puisse être tournée à la position “ ”.
FCA00043
ATTENTION:_ Ne pas utiliser la position de stationnement
trop longtemps, car la batterie pourrait se dé-
charger. _
FAU03034
Témoins et témoins d’avertissement
FAU00061
Témoin de point mort “ ”
Ce témoin s’allume lorsque la boîte de vitesses
est au point mort.
FAU03201
Témoin d’avertissement du niveau d’huile
“”
Ce témoin d’avertissement s’allume lorsque le
niveau d’huile moteur est bas.
Contrôler le circuit électrique du témoin d’aver-
tissement en suivant la méthode ci-après.1. Placer le coupe-circuit du moteur sur
“ ”, puis tourner la clé de contact sur
“ON”.
2. Sélectionner le point mort ou tirer le levier
d’embrayage.
3. Appuyer sur le contacteur du démarreur.
Si le témoin d’avertissement ne s’allume
pas lorsque l’on actionne le contacteur du
démarreur, faire contrôler le circuit électri-
que par un concessionnaire Yamaha.
N.B.:_ Dans une côte ou lors d’une accélération ou dé-
célération brusques, le témoin d’avertissement
d’huile pourrait se mettre à trembloter, même si
le niveau d’huile est correct. Ceci n’indique
donc pas une panne. _

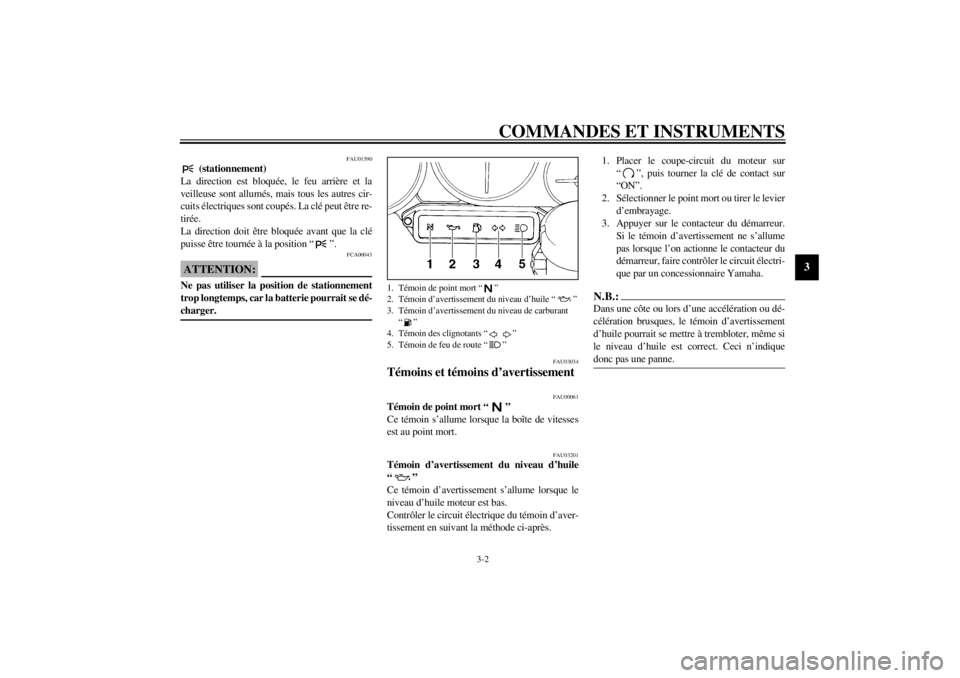

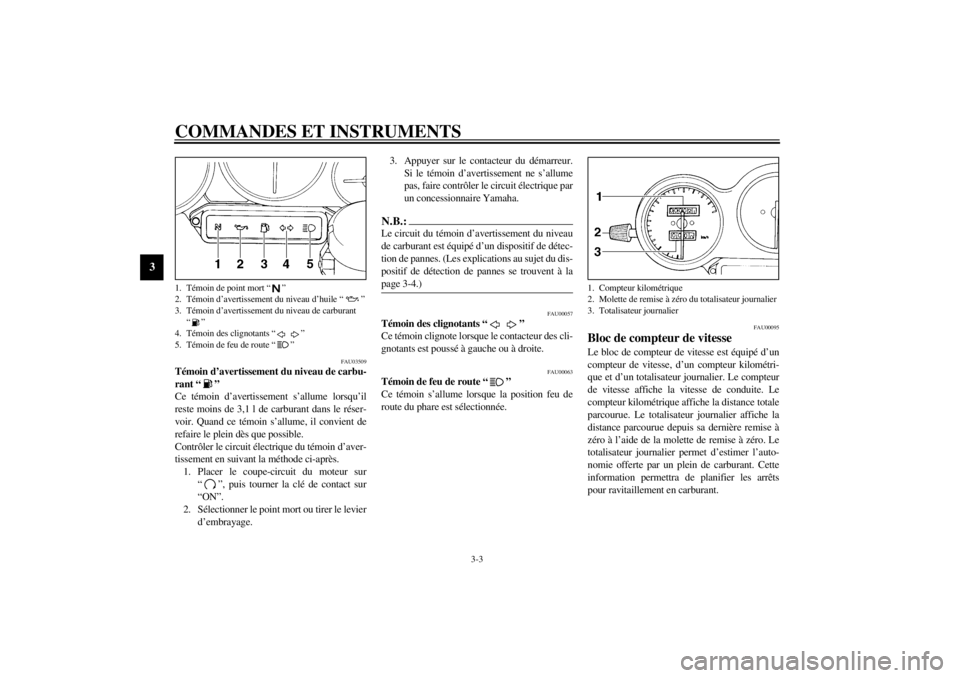

1. Témoin de point mort “ ”
2. Témoin d’avertissement du niveau d’huile “ ”
3. Témoin d’avertissement du niveau de carburant
“”
4. Témoin des clignotants “ ”
5. Témoin de feu de route “ ”
F_4tv.book Page 2 Wednesday, October 4, 2000 6:09 PM

COMMANDES ET INSTRUMENTS
3-3
3
FAU03509
Témoin d’avertissement du niveau de carbu-
rant “ ”
Ce témoin d’avertissement s’allume lorsqu’il
reste moins de 3,1 l de carburant dans le réser-
voir. Quand ce témoin s’allume, il convient de
refaire le plein dès que possible.
Contrôler le circuit électrique du témoin d’aver-
tissement en suivant la méthode ci-après.
1. Placer le coupe-circuit du moteur sur
“ ”, puis tourner la clé de contact sur
“ON”.
2. Sélectionner le point mort ou tirer le levier
d’embrayage. 3. Appuyer sur le contacteur du démarreur.
Si le témoin d’avertissement ne s’allume
pas, faire contrôler le circuit électrique par
un concessionnaire Yamaha.
N.B.:_ Le circuit du témoin d’avertissement du niveau
de carburant est équipé d’un dispositif de détec-
tion de pannes. (Les explications au sujet du dis-
positif de détection de pannes se trouvent à la
page 3-4.) _
FAU00057
Témoin des clignotants “ ”
Ce témoin clignote lorsque le contacteur des cli-
gnotants est poussé à gauche ou à droite.
FAU00063
Témoin de feu de route “ ”
Ce témoin s’allume lorsque la position feu de
route du phare est sélectionnée.
FAU00095
Bloc de compteur de vitesse Le bloc de compteur de vitesse est équipé d’un
compteur de vitesse, d’un compteur kilométri-
que et d’un totalisateur journalier. Le compteur
de vitesse affiche la vitesse de conduite. Le
compteur kilométrique affiche la distance totale
parcourue. Le totalisateur journalier affiche la
distance parcourue depuis sa dernière remise à
zéro à l’aide de la molette de remise à zéro. Le
totalisateur journalier permet d’estimer l’auto-
nomie offerte par un plein de carburant. Cette
information permettra de planifier les arrêts
pour ravitaillement en carburant.
1. Témoin de point mort “ ”
2. Témoin d’avertissement du niveau d’huile “ ”
3. Témoin d’avertissement du niveau de carburant
“”
4. Témoin des clignotants “ ”
5. Témoin de feu de route “ ”
1. Compteur kilométrique
2. Molette de remise à zéro du totalisateur journalier
3. Totalisateur journalier
F_4tv.book Page 3 Wednesday, October 4, 2000 6:09 PM

COMMANDES ET INSTRUMENTS
3-4
3
FAU00101
Compte-tours Le compte-tours électrique permet de contrôler
la vitesse de rotation du moteur et de maintenir
celle-ci dans la plage de puissance idéale.
FC000003
ATTENTION:_ Ne jamais faire fonctionner le moteur dans la
zone rouge du compte-tours.
Zone rouge : 13.200 tr/mn et au-delà _
FAU00105
Dispositif de détection de pannes Ce modèle est équipé d’un dispositif de détec-
tion de pannes surveillant les circuits électriques
suivants :l
capteur de papillon des gaz
l
témoin d’avertissement du niveau de car-
burant
Si l’un de ces circuits est défectueux, le compte-
tours affiche de façon répétée le code d’erreur
suivant :
CB-11FConsulter le tableau ci-après afin d’identifier le
circuit électrique défectueux.CB-12F
Quand le compte-tours affiche un code d’erreur,
noter le nombre de tr/mn correspondant au cir-
cuit défectueux, puis faire contrôler le véhicule
par un concessionnaire Yamaha.
FC000004
ATTENTION:_ Quand le compte-tours affiche un code d’er-
reur, il convient de faire contrôler la moto le
plus rapidement possible afin d’éviter tout
endommagement du moteur. _
1. Compte-tours
2. Zone rouge du compte-tours
Tr/mn spécifiés
Circuit électrique défectueux
3.000 tr/mn
Capteur de papillon des gaz
8.000 tr/mn
Témoin d’avertissement du
niveau de carburant
0 tr/mn
pendant
3 secondes
Régime spécifié
pour le circuit en
question pendant
2,5 secondes (Voir
tableau ci-après.)
Régime
courant
pendant
3 secondes
F_4tv.book Page 4 Wednesday, October 4, 2000 6:09 PM

COMMANDES ET INSTRUMENTS
3-5
3
FAU00109
Alarme antivol (en option) Les concessionnaires Yamaha peuvent équiper
cette moto d’une alarme antivol, disponible en
option. Pour plus d’informations à ce sujet,
s’adresser à son concessionnaire Yamaha.
FAU01652
Jauge de température du liquide de
refroidissement Quand la clé de contact est sur “ON”, la jauge de
température du liquide de refroidissement indi-
que la température du liquide de refroidisse-
ment. La température du liquide de refroidisse-
ment varie en fonction du temps et de la charge
du moteur. Si l’aiguille atteint la zone rouge, ar-
rêter la moto et laisser refroidir le moteur. (Pour
plus d’informations, se reporter à la page 6-45.)
FC000002
ATTENTION:_ Ne pas faire tourner le moteur lorsque celui-
ci surchauffe. _
FAU00118
Combinés de contacteurs
FAU00120
Contacteur d’appel de phare “PASS”
Appuyer sur ce contacteur afin d’effectuer un
appel de phare.
FAU00121
Inverseur feu de route/feu de croisement
Placer ce contacteur sur “ ” pour allumer le
feu de route et sur “ ” pour allumer le feu de
croisement.

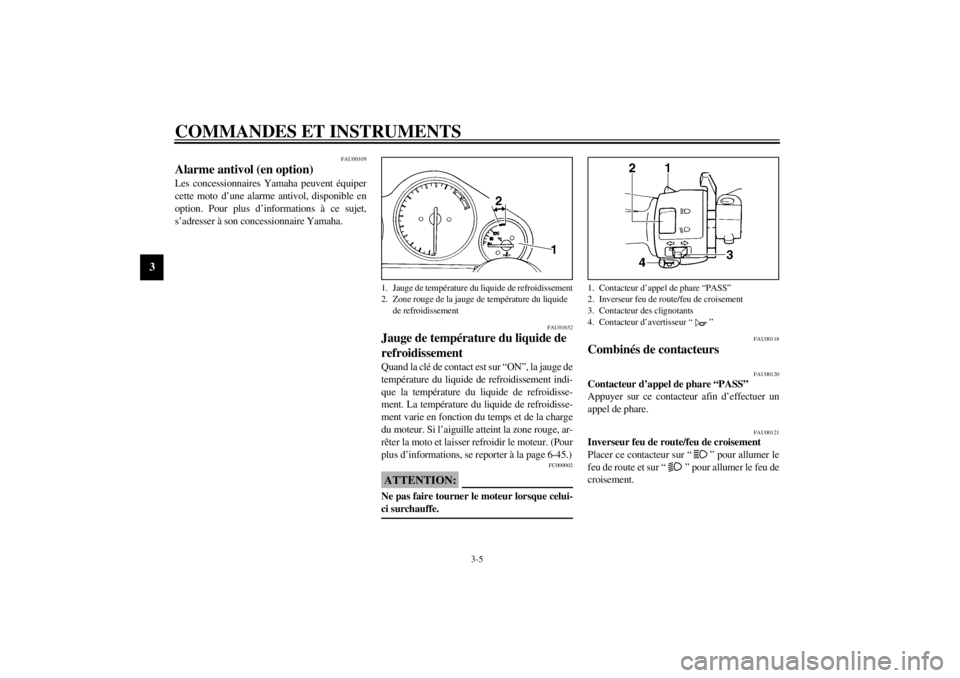

1. Jauge de température du liquide de refroidissement
2. Zone rouge de la jauge de température du liquide
de refroidissement
1. Contacteur d’appel de phare “PASS”
2. Inverseur feu de route/feu de croisement
3. Contacteur des clignotants
4. Contacteur d’avertisseur “ ”
F_4tv.book Page 5 Wednesday, October 4, 2000 6:09 PM

COMMANDES ET INSTRUMENTS
3-6
3
FAU00127
Contacteur des clignotants
Pour signaler un virage à droite, pousser ce con-
tacteur vers “ ”. Pour signaler un virage à
gauche, pousser ce contacteur vers “ ”. Une
fois relâché, le contacteur retourne à sa position
centrale. Pour éteindre les clignotants, appuyer
sur le contacteur après que celui-ci soit revenu à
sa position centrale.
FAU00129
Contacteur d’avertisseur “ ”
Appuyer sur ce contacteur afin de faire retentir
l’avertisseur.
FAU00138
Coupe-circuit du moteur
En cas d’urgence, comme par exemple, lors
d’une chute ou d’un blocage de câble des gaz,
placer ce contacteur sur “ ” afin de couper le
moteur.
FAU00134
Contacteur d’éclairage
Placer ce contacteur sur “ ” afin d’allu-
mer la veilleuse, le feu arrière et l’éclairage des
instruments. Placer le contacteur sur “ ” afin
d’allumer également le phare.
FAU00143
Contacteur du démarreur “ ”
Appuyer sur ce contacteur afin de lancer le mo-
teur à l’aide du démarreur.
FC000005
ATTENTION:_ Avant de mettre le moteur en marche, il con-
vient de lire les instructions de mise en mar-
che figurant à la page 5-1. _

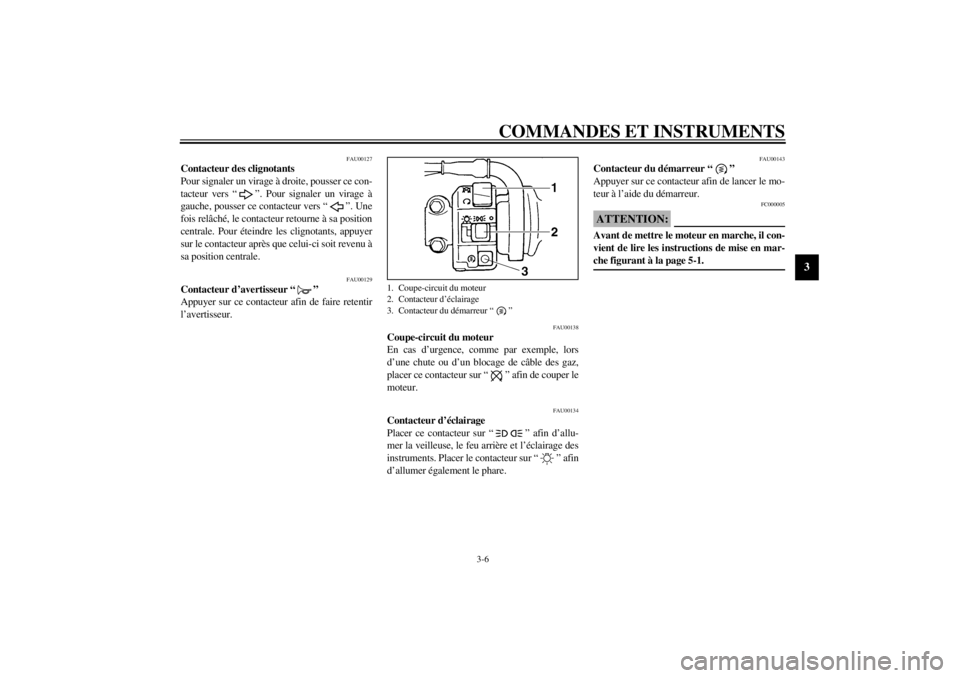

1. Coupe-circuit du moteur
2. Contacteur d’éclairage
3. Contacteur du démarreur “ ”
F_4tv.book Page 6 Wednesday, October 4, 2000 6:09 PM

COMMANDES ET INSTRUMENTS
3-7
3
FAU00152
Levier d’embrayage Le levier d’embrayage se trouve à la poignée
gauche. Pour débrayer, tirer le levier vers la poi-
gnée. Pour embrayer, relâcher le levier. Un
fonctionnement en douceur s’obtient en tirant le
levier rapidement et en le relâchant lentement.
Le levier d’embrayage est équipé d’un contac-
teur d’embrayage, qui est lié au système du
coupe-circuit d’allumage. (Pour plus d’explica-
tions au sujet du coupe-circuit d’allumage, se re-
porter à la page 3-19.)
FAU00157
Sélecteur Le sélecteur se trouve à la gauche du moteur et
s’utilise conjointement avec le levier d’em-
brayage lors du changement des 6 vitesses à
prise constante dont la boîte de vitesses est équi-
pée.
FAU00161
Levier de frein Le levier de frein est situé à la poignée droite.
Pour actionner le frein avant, tirer le levier vers
la poignée.
Le levier de frein est équipé d’une molette de ré-
glage de position. Pour régler la distance entre le
levier de frein et la poignée du guidon, tourner la
molette de réglage tout en éloignant le levier de
la poignée en le repoussant. Il faut veiller à bien
aligner la position sélectionnée figurant sur la
molette et la flèche sur le levier d’embrayage.

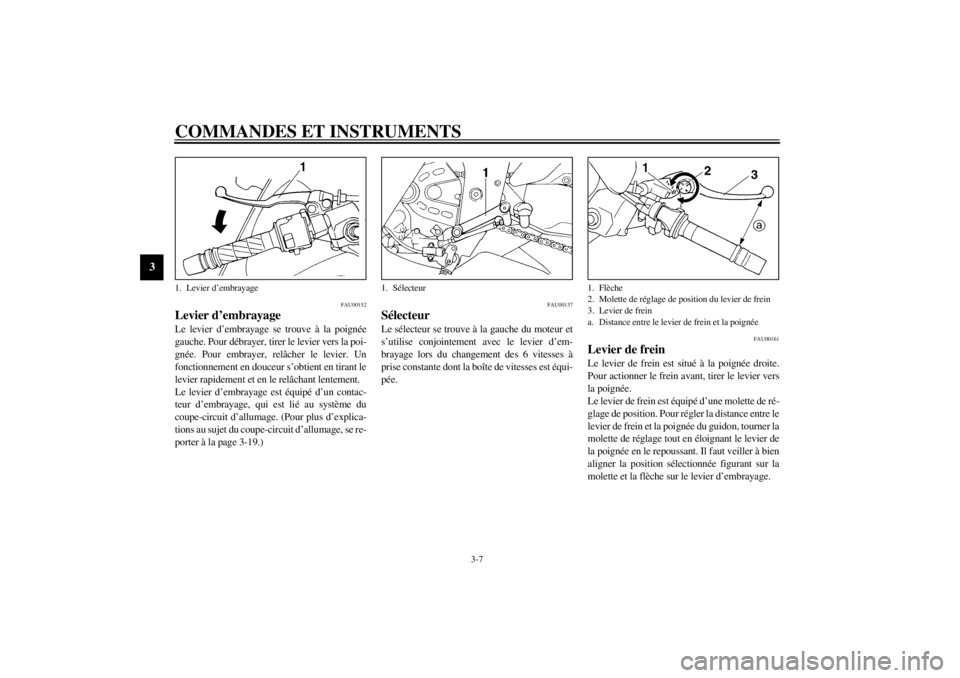

1. Levier d’embrayage
1. Sélecteur
1. Flèche
2. Molette de réglage de position du levier de frein
3. Levier de frein
a. Distance entre le levier de frein et la poignée
F_4tv.book Page 7 Wednesday, October 4, 2000 6:09 PM

COMMANDES ET INSTRUMENTS
3-8
3
FAU00162
Pédale de frein La pédale de frein figure à la droite de la moto.
Pour actionner le frein arrière, appuyer sur la pé-
dale de frein.
FAU02935
Bouchon du réservoir de carburant Ouverture du bouchon du réservoir de car-
burant
Ouvrir le cache-serrure du bouchon du réservoir
de carburant, introduire la clé dans la serrure,
puis la tourner de 1/4 de tour dans le sens des
aiguilles d’une montre. La serrure est alors dé-
verrouillée et le bouchon du réservoir de carbu-
rant peut être ouvert.
Fermeture du bouchon du réservoir de car-
burant
1. Remettre le bouchon en place, la clé étant
insérée dans la serrure.2. Tourner la clé dans le sens inverse des
aiguilles d’une montre jusqu’à sa position
initiale, la retirer, puis refermer le cache-
serrure.
N.B.:_ Le bouchon du réservoir de carburant ne peut
être refermé si la clé ne se trouve pas dans la ser-
rure. De plus, la clé ne peut être retirée si le bou-
chon n’est pas refermé et verrouillé correcte-
ment. _
FWA00025
AVERTISSEMENT
_ S’assurer que le bouchon du réservoir de car-
burant est refermé correctement avant de dé-
marrer. _
1. Pédale de frein
1. Cache-serrure du bouchon de réservoir de
carburant
2. Déverrouiller.
F_4tv.book Page 8 Wednesday, October 4, 2000 6:09 PM

COMMANDES ET INSTRUMENTS
3-9
3
FAU03753
Carburant S’assurer que le niveau de carburant soit suffi-
sant. Remplir le réservoir de carburant jusqu’à
l’extrémité inférieure du tube de remplissage,
comme illustré.
FW000130
AVERTISSEMENT
_ l
Ne pas remplir le réservoir de carbu-
rant à l’excès, sinon du carburant ris-
que de déborder lorsqu’il chauffe et se
dilate.
l
Éviter de renverser du carburant sur le
moteur chaud.
_
FAU00186
ATTENTION:_ l
Essuyer immédiatement toute coulure
de carburant à l’aide d’un chiffon pro-
pre, sec et doux. En effet, le carburant
risque d’abîmer les surfaces peintes ou
les pièces en plastique.
l
Pour le modèle allemand uniquement :
s’il faut remplacer le bouchon du réser-
voir de carburant, veiller à se procurer
un bouchon de type identique.
_
FAU00191
N.B.:_ En cas de cognement ou de cliquetis, changer de
marque d’essence ou utiliser une essence d’un
indice d’octane supérieur. _
FAU00196
Durit de mise à l’air du réservoir de
carburant (uniquement pour le
modèle allemand) Avant d’utiliser la moto :l
S’assurer que la durit de mise à l’air du ré-
servoir de carburant est branchée correcte-
ment.
l
S’assurer que la durit n’est ni craquelée ni
autrement endommagée et la remplacer si
nécessaire.
l
S’assurer que l’extrémité de la durit n’est
pas bouchée et nettoyer si nécessaire.
1. Tube de remplissage du réservoir de carburant
2. Niveau de carburant
Carburant recommandé :
Essence normale sans plomb avec un in-
dice d’octane recherche de 91 ou plus
Capacité du réservoir de carburant :
Quantité totale :
19 l
Quantité de la réserve :
3,1 l
F_4tv.book Page 9 Wednesday, October 4, 2000 6:09 PM
