CONTRÔLES AVANT UTILISATION4-2
4
N.B.:_ Il convient d’effectuer les contrôles repris dans la liste avant chaque utilisation du véhicule. Ces contrôles ne requièrent que peu de temps et celui-ci sera
largement compensé par le surcroît de sécurité et de fiabilité qu’ils procurent. _Poignée des gaz• S’assurer que le fonctionnement est régulier.
• Si nécessaire, lubrifier la poignée des gaz, le boîtier et le câble.
• Contrôler le jeu.
• Si un réglage est nécessaire, le confier à un concessionnaire Yamaha.6-20
Câbles de commande• S’assurer que le fonctionnement est régulier.
• Lubrifier si nécessaire.6-31
Chaîne de transmission• Contrôler la tension de la chaîne.
• Régler si nécessaire.
• Contrôler l’état de la chaîne.
• Lubrifier si nécessaire.6-29
Roues et pneus• S’assurer du bon état.
• Contrôler l’état des pneus et la profondeur des sculptures.
• Contrôler la pression de gonflage.
• Corriger si nécessaire.6-21 à 6-24
Pédale de frein et sélecteur• S’assurer que le fonctionnement est régulier.
• Si nécessaire, lubrifier les points pivots.6-32
Levier de frein et d’embrayage• S’assurer que le fonctionnement est régulier.
• Si nécessaire, lubrifier les points pivots.6-32
Béquille latérale• S’assurer que le fonctionnement est régulier.
• Si nécessaire, lubrifier le pivot.6-32
Attaches du cadre• S’assurer que tous les écrous et toutes les vis sont serrés correctement.
• Serrer si nécessaire.—
Instruments, éclairage,
signalisation et contacteurs• Contrôler le fonctionnement.
• Corriger si nécessaire.—
Contacteur de la béquille latérale• Contrôler le fonctionnement du système du coupe-circuit d’allumage.
• En cas de problème, faire contrôler le véhicule par un concessionnaire Yamaha.3-18 DESCRIPTION CONTRÔLES PAGE
F_4tv.book Page 2 Wednesday, October 4, 2000 6:09 PM

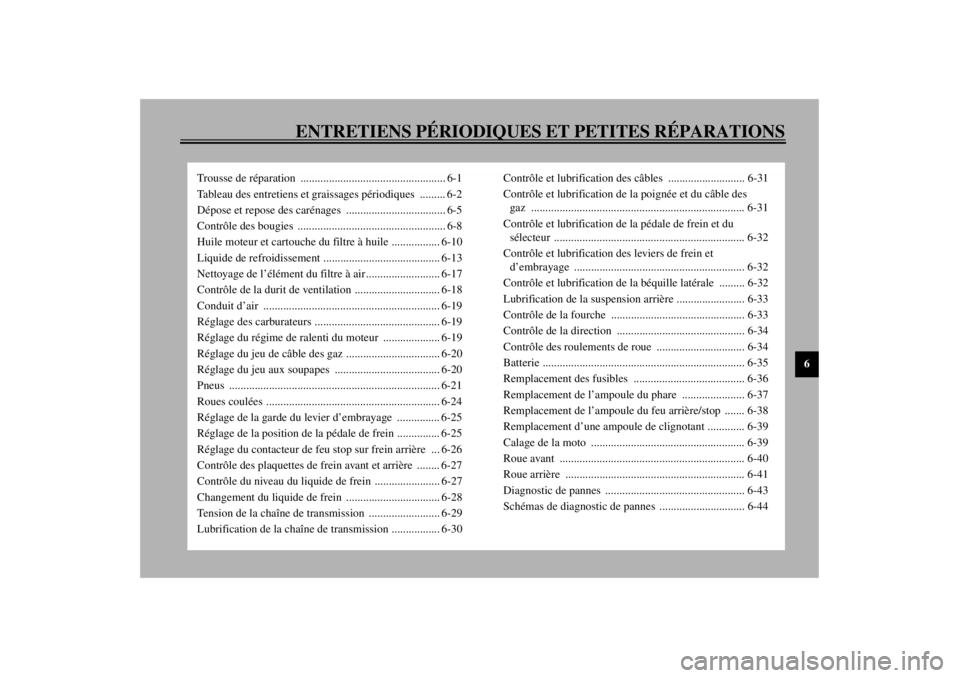

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

6
Trousse de réparation ................................................... 6-1
Tableau des entretiens et graissages périodiques ......... 6-2
Dépose et repose des carénages ................................... 6-5
Contrôle des bougies .................................................... 6-8
Huile moteur et cartouche du filtre à huile ................. 6-10
Liquide de refroidissement ......................................... 6-13
Nettoyage de l’élément du filtre à air .......................... 6-17
Contrôle de la durit de ventilation .............................. 6-18
Conduit d’air .............................................................. 6-19
Réglage des carburateurs ............................................ 6-19
Réglage du régime de ralenti du moteur .................... 6-19
Réglage du jeu de câble des gaz ................................. 6-20
Réglage du jeu aux soupapes ..................................... 6-20
Pneus .......................................................................... 6-21
Roues coulées ............................................................. 6-24
Réglage de la garde du levier d’embrayage ............... 6-25
Réglage de la position de la pédale de frein ............... 6-25
Réglage du contacteur de feu stop sur frein arrière ... 6-26
Contrôle des plaquettes de frein avant et arrière ........ 6-27
Contrôle du niveau du liquide de frein ....................... 6-27
Changement du liquide de frein ................................. 6-28
Tension de la chaîne de transmission ......................... 6-29
Lubrification de la chaîne de transmission ................. 6-30Contrôle et lubrification des câbles ........................... 6-31
Contrôle et lubrification de la poignée et du câble des
gaz ........................................................................... 6-31
Contrôle et lubrification de la pédale de frein et du
sélecteur ................................................................... 6-32
Contrôle et lubrification des leviers de frein et
d’embrayage ............................................................ 6-32
Contrôle et lubrification de la béquille latérale ......... 6-32
Lubrification de la suspension arrière ........................ 6-33
Contrôle de la fourche ............................................... 6-33
Contrôle de la direction ............................................. 6-34
Contrôle des roulements de roue ............................... 6-34
Batterie ....................................................................... 6-35
Remplacement des fusibles ....................................... 6-36
Remplacement de l’ampoule du phare ...................... 6-37
Remplacement de l’ampoule du feu arrière/stop ....... 6-38
Remplacement d’une ampoule de clignotant ............. 6-39
Calage de la moto ...................................................... 6-39
Roue avant ................................................................. 6-40
Roue arrière ............................................................... 6-41
Diagnostic de pannes ................................................. 6-43
Schémas de diagnostic de pannes .............................. 6-44
F_4tv.book Page 1 Wednesday, October 4, 2000 6:09 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-3
6
11
*
Pneus• Contrôler la profondeur de sculpture et l’état des pneus.
• Remplacer si nécessaire.
• Contrôler la pression de gonflage.
• Corriger si nécessaire.ÖÖÖÖ
12
*
Roulements de roue• S’assurer qu’ils n’ont pas de jeu et ne sont pas endommagés.
ÖÖÖÖ
13
*
Bras oscillant• Contrôler le fonctionnement et s’assurer que le jeu des points pivots
n’est pas excessif.ÖÖÖÖ
• Enduire de graisse au bisulfure de molybdène. Tous les 50.000 km
14 Chaîne de transmission• Contrôler la tension de la chaîne.
• S’assurer que la roue arrière est parfaitement alignée.
• Nettoyer et lubrifier.Tous les 1.000 km et après un lavage ou
une randonnée sous la pluie.
15
*
Roulements de direction• S’assurer qu’ils n’ont pas de jeu et que la direction n’est pas dure.
ÖÖÖÖÖ
• Enduire de graisse à base de savon au lithium. Tous les 20.000 km
16
*
Attaches du cadre• S’assurer que tous les écrous et toutes les vis sont correctement serrés.
ÖÖÖÖ Ö
17 Béquille latérale• Contrôler le fonctionnement.
•Lubrifier.ÖÖÖÖ Ö
18
*
Contacteur de béquille
latérale• Contrôler le fonctionnement.
ÖÖÖÖÖ Ö
19
*
Fourche avant• Contrôler le fonctionnement et s’assurer qu’il n’y a pas de fuite.
ÖÖÖÖ
20
*
Combiné ressort/amortisseur
arrière• Contrôler le fonctionnement et s’assurer que l’amortisseur ne fuit pas.
ÖÖÖÖ
21
*
Articulations de bras relais et
de bras de raccordement de
suspension arrière• Contrôler le fonctionnement.
ÖÖÖÖ
• Enduire de graisse au bisulfure de molybdène.
ÖÖ
22
*
Carburateurs• Contrôler le fonctionnement du starter.
• Régler le régime de ralenti et la synchronisation des carburateurs.ÖÖÖÖÖ Ö
23 Huile moteur• Changer.
ÖÖÖÖÖ Ö
24Cartouche du filtre à huile
moteur• Remplacer.
ÖÖÖ N° DESCRIPTION CONTRÔLES ET ENTRETIENSVALEUR AU COMPTEUR (´ 1.000 km)
CONTRÔLE
ANNUEL
1 10203040
F_4tv.book Page 3 Wednesday, October 4, 2000 6:09 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-29
6
FAU00744
Tension de la chaîne de transmission Contrôler et, si nécessaire, régler la tension de la
chaîne de transmission avant chaque départ.
Contrôle de la tension de la chaîne de trans-
mission
1. Placer la moto sur un plan horizontal et
veiller à ce qu’elle soit dressée à la verti-
cale.N.B.:_ La moto doit être à la verticale et rien ne peut
peser sur elle lors du contrôle et du réglage de la
tension de la chaîne de transmission. _
2. Mettre la boîte de vitesses au point mort.
3. Faire tourner la roue arrière en poussant la
moto afin de trouver la partie la plus ten-
due de la chaîne, puis mesurer la tension
comme illustré.
4. Si la tension de la chaîne de transmission
est incorrecte, la régler comme suit.
FAU03752
Réglage de la tension de la chaîne de trans-
mission
1. Desserrer l’écrou d’axe, puis le contre-
écrou à chaque extrémité du bras oscillant.
2. Pour tendre la chaîne de transmission,
tourner l’écrou de réglage de chaque côté
du bras oscillant dans le sens
a. Pour dé-
tendre la chaîne, tourner les écrous de ré-
glage dans le sens
b, puis pousser la roue
arrière vers l’avant.
a. Tension de la chaîne de transmission
Tension de la chaîne de transmission :
20 à 30 mm
1. Écrou d’axe
2. Repères d’alignement
3. Écrou de réglage de la tension de la chaîne de
transmission
4. Contre-écrou
F_4tv.book Page 29 Wednesday, October 4, 2000 6:09 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-30
6
N.B.:_ Se servir des repères d’alignement figurant de
part et d’autre du bras oscillant afin de régler les
deux écrous de réglage de façon identique, et
donc, de permettre un alignement de roue cor-
rect. _
FC000096
ATTENTION:_ Une chaîne mal tendue impose des efforts ex-
cessifs au moteur et à d’autres organes vi-
taux, et risque de sauter ou de casser. Pour
éviter ce problème, veiller à ce que la tension
de la chaîne de transmission soit toujours
dans les limites spécifiées. _3. Serrer les contre-écrous, puis serrer
l’écrou d’axe au couple de serrage spéci-
fié.
FAU03006
Lubrification de la chaîne de
transmission Il faut nettoyer et lubrifier la chaîne de transmis-
sion aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques, sinon
elle s’usera rapidement, surtout lors de la con-
duite dans les régions humides ou poussiéreu-
ses. Entretenir la chaîne de transmission comme
suit.
FC000097
ATTENTION:_ Il faut lubrifier la chaîne de transmission
après avoir lavé la moto ou après avoir roulé
sous la pluie. _1. Laver la chaîne à l’aide de pétrole et d’une
petite brosse à poils doux.
FCA00053
ATTENTION:_ Ne pas nettoyer la chaîne de transmission à la
vapeur, au jet à forte pression ou à l’aide de
dissolvants inappropriés, car cela endomma-
gerait ses joints toriques. _2. Essuyer la chaîne.
3. Lubrifier abondamment la chaîne avec un
lubrifiant spécial pour chaîne à joints tori-
ques.
FCA00052
ATTENTION:_ Ne pas utiliser de l’huile moteur ni tout autre
lubrifiant, car ceux-ci pourraient contenir
des additifs qui vont endommager les joints
toriques de la chaîne de transmission. _
Couple de serrage :
Écrou d’axe :
117 Nm (11,7 m·kg)
F_4tv.book Page 30 Wednesday, October 4, 2000 6:09 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-41
6
FAU03583
Mise en place de la roue avant
1. Monter la prise du compteur de vitesse sur
le moyeu de roue en veillant à engager les
ergots dans les fentes.
2. Soulever la roue entre les bras de fourche.N.B.:_ Veiller à aligner la fente de la prise du compteur
de vitesse sur la retenue du bras de fourche. _3. Insérer l’axe de roue.
4. Reposer la roue avant sur le sol.5. Monter les étriers de frein et les fixer à
l’aide des vis de fixation.
N.B.:_ Veiller à laisser un écart suffisant entre les pla-
quettes de frein avant de monter les étriers de
frein sur les disques de frein. _6. Serrer la vis de pincement de l’axe de roue
avant, puis l’axe et les vis de fixation
d’étrier de frein à leur couple de serrage
spécifique.
7. Brancher le câble de compteur de vitesse.
8. Remettre le garde-boue avant en place à
l’aide de ses vis.
9. Appuyer fermement à quelques reprises
sur le guidon afin de contrôler le bon fonc-
tionnement de la fourche.
FAU03795
Roue arrière Dépose de la roue arrière
FW000122
AVERTISSEMENT
_ l
Il est préférable de confier tout travail
sur la roue à un concessionnaire
Yamaha.
l
Caler soigneusement la moto pour
qu’elle ne puisse se renverser.
_
1. Prise du compteur de vitesse
2. Fente
3. Retenue de la prise du compteur de vitesse
Couples de serrage :
Axe de roue :
65 Nm (6,5 m·kg)
Vis de pincement d’axe de roue avant :
20 Nm (2,0 m·kg)
Vis de fixation d’étrier de frein :
40 Nm (4,0 m·kg)
1. Écrou d’axe
2. Guide gauche d’axe de roue
3. Contre-écrou (´ 2)
4. Écrou de réglage de la tension de la chaîne de
transmission (´ 2)
5. Axe de roue
F_4tv.book Page 41 Wednesday, October 4, 2000 6:09 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-42
6
1. Desserrer l’écrou d’axe de roue, la vis du
bras d’ancrage de frein au support d’étrier
de frein et les vis de fixation d’étrier de
frein.
2. Soulever la roue arrière en procédant
comme expliqué à la page 6-39.3. Retirer l’écrou d’axe et le guide gauche
d’axe de roue, puis déposer l’étrier de
frein après avoir retiré ses vis de fixation.
4. Desserrer le contre-écrou et l’écrou de ré-
glage de la chaîne de transmission des
deux côtés du bras oscillant.
5. Pousser la roue vers l’avant, puis séparer
la chaîne de transmission de la couronne
arrière.
N.B.:_ Il n’est pas nécessaire de démonter la chaîne
pour déposer et reposer la roue arrière. _
6. Extraire l’axe de roue ainsi que son guide
droit, retirer le support d’étrier de frein,
puis déposer la roue.
FCA00048
ATTENTION:_ Ne pas actionner le frein après la dépose de la
roue et du disque de frein, car les plaquettes
risquent de se rapprocher à l’excès. _
1. Vis du bras d’ancrage de frein
2. Vis
1. Vis (´ 2)
2. Guide droit d’axe de roue
1. Support d’étrier de frein
F_4tv.book Page 42 Wednesday, October 4, 2000 6:09 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-43
6
FAU03584
Mise en place de la roue arrière
1. Remettre la roue en place, le guide droit
d’axe de roue et le support d’étrier de
frein, puis insérer l’axe de roue par le côté
droit.
2. Monter la chaîne de transmission sur la
couronne arrière, puis régler la tension de
la chaîne. (Voir les explications relatives
au réglage de la tension de la chaîne de
transmission à la page 6-29.)
3. Monter l’étrier de frein à l’aide des vis de
fixation.N.B.:_ Veiller à laisser un écart suffisant entre les pla-
quettes de frein avant de monter l’étrier de frein
sur le disque de frein. _
4. Monter le guide gauche d’écrou d’axe et
l’écrou d’axe, puis reposer la roue arrière
sur le sol.
5. Serrer l’écrou d’axe, les vis de fixation
d’étrier de frein et la vis du bras d’ancrage
de frein à leur couple de serrage spécifi-
que.
FAU03087
Diagnostic de pannes Bien que les véhicules Yamaha subissent une
inspection rigoureuse à la sortie d’usine, une
panne peut toujours survenir. Toute défectuosité
des systèmes d’alimentation, de compression ou
d’allumage, par exemple, peut entraîner des pro-
blèmes de démarrage et une perte de puissance.
Les schémas de diagnostic de pannes ci-après
permettent d’effectuer rapidement et en toute fa-
cilité le contrôle de ces organes vitaux. Si une
réparation quelconque est requise, confier la
moto à un concessionnaire Yamaha, car ses
techniciens qualifiés disposent des connaissan-
ces, du savoir-faire et des outils nécessaires à
l’entretien adéquat de la moto.
Pour tout remplacement, utiliser exclusivement
des pièces Yamaha d’origine. En effet, les piè-
ces d’autres marques peuvent sembler identi-
ques, mais elles sont souvent de moindre qua-
lité. Ces pièces s’useront donc plus rapidement
et leur utilisation pourrait entraîner des répara-
tions onéreuses.
Couples de serrage :
Écrou d’axe :
117 Nm (11,7 m·kg)
Vis de fixation d’étrier de frein :
40 Nm (4,0 m·kg)
Vis du bras d’ancrage de frein :
30 Nm (3,0 m·kg)
F_4tv.book Page 43 Wednesday, October 4, 2000 6:09 PM
