2001 YAMAHA YZF600 Manuale de Empleo (in Spanish)

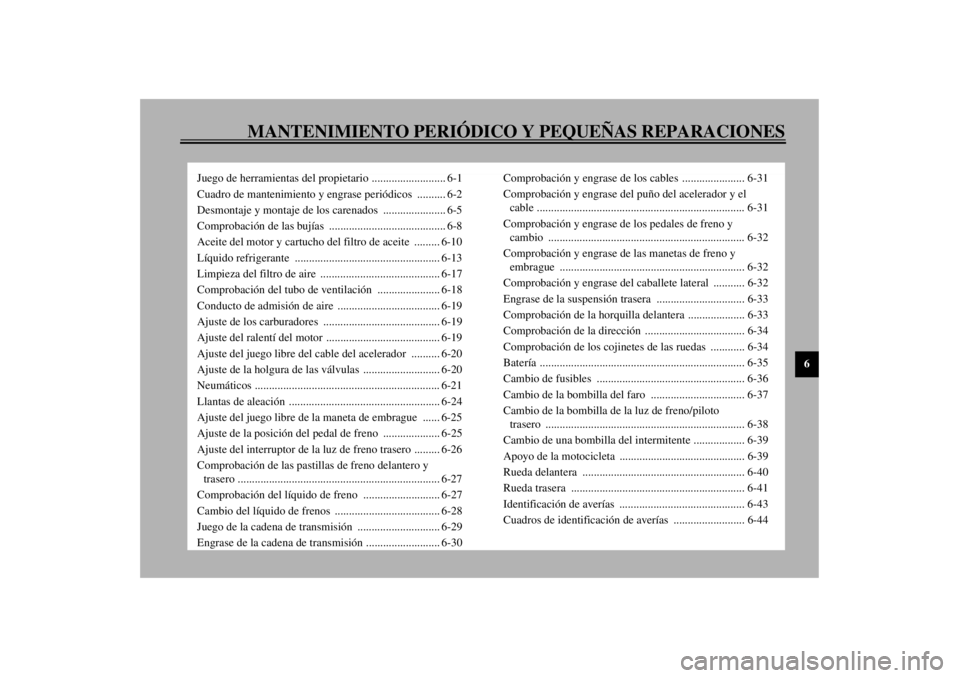

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6
Juego de herramientas del propietario .......................... 6-1
Cuadro de mantenimiento y engrase periódicos .......... 6-2
Desmontaje y montaje de los carenados ...................... 6-5
Comprobación de las bujías ......................................... 6-8
Aceite del motor y cartucho del filtro de aceite ......... 6-10
Líquido refrigerante ................................................... 6-13
Limpieza del filtro de aire .......................................... 6-17
Comprobación del tubo de ventilación ...................... 6-18
Conducto de admisión de aire .................................... 6-19
Ajuste de los carburadores ......................................... 6-19
Ajuste del ralentí del motor ........................................ 6-19
Ajuste del juego libre del cable del acelerador .......... 6-20
Ajuste de la holgura de las válvulas ........................... 6-20
Neumáticos ................................................................. 6-21
Llantas de aleación ..................................................... 6-24
Ajuste del juego libre de la maneta de embrague ...... 6-25
Ajuste de la posición del pedal de freno .................... 6-25
Ajuste del interruptor de la luz de freno trasero ......... 6-26
Comprobación de las pastillas de freno delantero y
trasero ....................................................................... 6-27
Comprobación del líquido de freno ........................... 6-27
Cambio del líquido de frenos ..................................... 6-28
Juego de la cadena de transmisión ............................. 6-29
Engrase de la cadena de transmisión .......................... 6-30Comprobación y engrase de los cables ...................... 6-31
Comprobación y engrase del puño del acelerador y el
cable ......................................................................... 6-31
Comprobación y engrase de los pedales de freno y
cambio ..................................................................... 6-32
Comprobación y engrase de las manetas de freno y
embrague ................................................................. 6-32
Comprobación y engrase del caballete lateral ........... 6-32
Engrase de la suspensión trasera ............................... 6-33
Comprobación de la horquilla delantera .................... 6-33
Comprobación de la dirección ................................... 6-34
Comprobación de los cojinetes de las ruedas ............ 6-34
Batería ........................................................................ 6-35
Cambio de fusibles .................................................... 6-36
Cambio de la bombilla del faro ................................. 6-37
Cambio de la bombilla de la luz de freno/piloto
trasero ...................................................................... 6-38
Cambio de una bombilla del intermitente .................. 6-39
Apoyo de la motocicleta ............................................ 6-39
Rueda delantera ......................................................... 6-40
Rueda trasera ............................................................. 6-41
Identificación de averías ............................................ 6-43
Cuadros de identificación de averías ......................... 6-44
S_4tv.book Page 1 Wednesday, October 4, 2000 2:19 PM

6-1
6
SAU00462
6-MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
SAU00464
La seguridad es una obligación del propietario.
Con una revisión, ajuste y engrase periódicos su
vehículo se mantendrá en el estado más seguro y
eficaz posible. En las páginas siguientes se ex-
plican los puntos de revisión, ajuste y engrase
más importantes.
Los intervalos que se indican en el cuadro de
mantenimiento y engrase periódicos deben con-
siderarse simplemente como una guía general en
condiciones normales de conducción. No obs-
tante, DEPENDIENDO DE LA METEORO-
LOGÍA, EL TERRENO, EL ÁREA
GEOGRÁFICA Y LAS CONDICIONES PAR-
TICULARES DE USO, PUEDE SER NECE-
SARIO ACORTAR LOS INTERVALOS DE
MANTENIMIENTO.
SW000060
ADVERTENCIA
_ Si no está familiarizado con el mantenimien-
to de la motocicleta, confíelo a un concesiona-
rio Yamaha. _
SAU03758
Juego de herramientas del
propietario El juego de herramientas del propietario se en-
cuentra debajo del asiento.(Véase en la
página 3-11 las instrucciones para desmontar y
montar el asiento.)
El objeto de la información de servicio que se
incluye en este manual y de las herramientas que
se suministran en el juego de herramientas del
propietario es ayudarle a realizar las operacio-
nes de mantenimiento preventivo y las pequeñas
reparaciones. Sin embargo, para realizar correc-
tamente algunos trabajos de mantenimiento
puede necesitar herramientas adicionales, como
por ejemplo una llave dinamométrica.
NOTA:_ Si no dispone de las herramientas o la experien-
cia necesarias para realizar un trabajo determi-
nado, confíelo a un concesionario Yamaha. _
SW000063
ADVERTENCIA
_ Las modificaciones no aprobadas por
Yamaha pueden provocar una pérdida de
prestaciones y la inseguridad del vehículo.
Consulte a un concesionario Yamaha antes
de realizar cualquier cambio. _

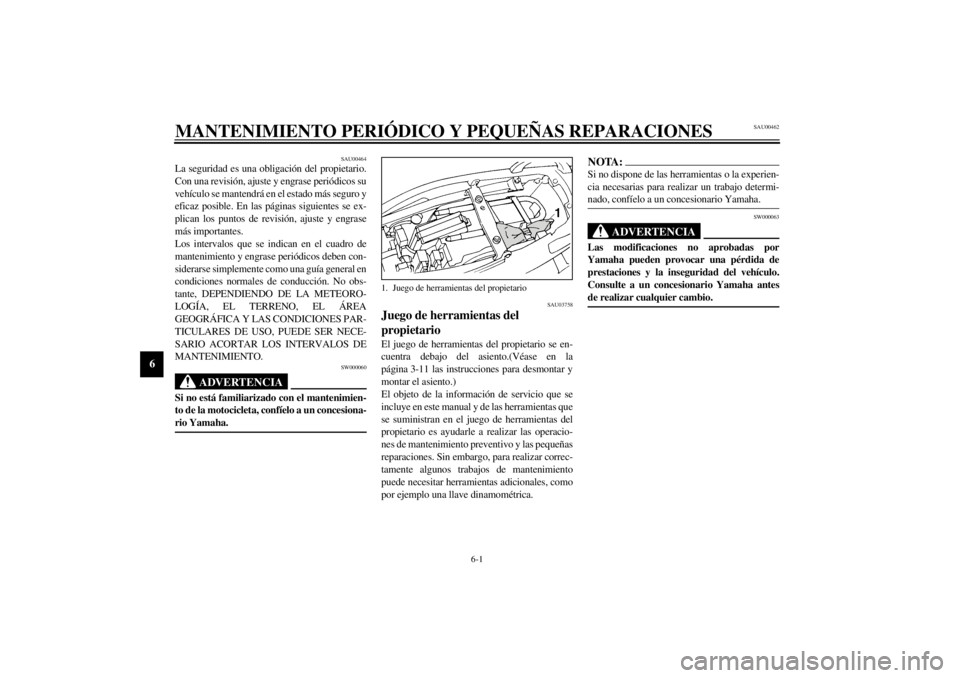

1. Juego de herramientas del propietario
S_4tv.book Page 1 Wednesday, October 4, 2000 2:19 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-2
6
SAU03685
Cuadro de mantenimiento y engrase periódicos
NOTA:_ l
Las comprobaciones anuales deben realizarse cada año, salvo si en su lugar se realiza un mantenimiento según los kilómetros recorridos.
l
Desde los 50.000 km, repita los intervalos de mantenimiento a partir de 10.000 km.
l
Las operaciones marcadas con un asterisco debe realizarlas un concesionario Yamaha ya que requieren herramientas, información y conocimientos
técnicos especiales.
_
CP-03SNº. ELEMENTO COMPROBACIÓN U OPERACIÓN DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
(´
1.000 km)ANUAL
COMPRO-
BAR
110203040
1*
Línea de gasolina• Comprobar si los tubos de gasolina y el tubo de vacío están
agrietados o dañados.ÖÖÖÖ Ö
2
*
Filtro de gasolina• Comprobar su estado.ÖÖ
3Bujías• Comprobar su estado.
• Limpiar y ajustar distancia entre electrodos.ÖÖ
•Cambiar.ÖÖ
4
*
Válvulas• Comprobar holgura de las válvulas.
•Ajustar.Cada 40.000 km
5 Filtro de aire•Limpiar.ÖÖ
•Cambiar.ÖÖ
6Embrague• Comprobar funcionamiento.
•Ajustar.ÖÖÖÖÖ
7
*
Freno delantero• Comprobar funcionamiento, nivel de líquido y si hay fugas en el
vehículo. (Véase NOTA en la página 6-4.)ÖÖÖÖÖ Ö
• Cambiar las pastillas de freno. Siempre que hayan alcanzado el límite de desgaste
8
*
Freno trasero• Comprobar funcionamiento, nivel de líquido y si hay fugas en el
vehículo. (Véase NOTA en la página 6-4.)ÖÖÖÖÖ Ö
• Cambiar las pastillas de freno. Siempre que hayan alcanzado el límite de desgaste
S_4tv.book Page 2 Wednesday, October 4, 2000 2:19 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-3
6
9
*
Tubos de freno• Comprobar si están agrietados o dañados.ÖÖÖÖ Ö
• Cambiar. (Véase NOTA en la página 6-4.) Cada 4 años
10
*
Ruedas• Comprobar excentricidad y si están dañadas.ÖÖÖÖ
11
*
Neumáticos• Comprobar la profundidad del dibujo y si están dañados.
• Cambiar si es necesario.
• Comprobar la presión de aire.
• Corregir si es necesario.ÖÖÖÖ
12
*
Cojinetes de las ruedas• Comprobar si los cojinetes están flojos o dañados.ÖÖÖÖ
13
*
Basculante• Comprobar funcionamiento y si el juego es excesivo.ÖÖÖÖ
• Lubricar con grasa de bisulfuro de molibdeno. Cada 50.000 km
14 Cadena de transmisión• Comprobar la tensión de la cadena.
• Verificar que la rueda trasera esté correctamente alineada.
• Limpiar y engrasar.Cada 1.000 km y después de lavar la motocicleta o utilizarla
con lluvia.
15
*
Cojinetes de la dirección• Comprobar el juego de los cojinetes y si la dirección está dura.ÖÖÖÖÖ
• Lubricar con grasa a base de jabón de litio. Cada 20.000 km
16
*
Fijaciones del chasis• Verificar que todas las tuercas, pernos y tornillos estén
correctamente apretados.ÖÖÖÖ Ö
17 Caballete lateral• Comprobar funcionamiento.
•Engrasar.ÖÖÖÖ Ö
18
*
Interruptor del caballete
lateral• Comprobar funcionamiento.ÖÖÖÖÖ Ö
19
*
Horquilla delantera• Comprobar funcionamiento y si pierde aceite.ÖÖÖÖ
20
*
Conjunto amortiguador
trasero• Comprobar funcionamiento y si el amortiguador pierde aceite.ÖÖÖÖ Nº. ELEMENTO COMPROBACIÓN U OPERACIÓN DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
(´
1.000 km)ANUAL
COMPRO-
BAR
1 10203040
S_4tv.book Page 3 Wednesday, October 4, 2000 2:19 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-4
6
SAU03541
NOTA:_l
El filtro de aire requiere un servicio más frecuente cuando se utiliza el vehículo en lugares especialmente húmedos o polvorientos.
l
Servicio del freno hidráulico
• Compruebe regularmente el nivel de líquido de freno y corríjalo según sea necesario.
• Cada dos años cambie los componentes internos de la bomba de freno y de la pinza, así como el líquido de freno.
• Cambie los tubos de freno cada cuatro años y siempre que estén agrietados o dañados.
_21
*
Puntos de giro del brazo de
relé y del brazo de unión de
la suspensión trasera• Comprobar funcionamiento.ÖÖÖÖ
• Lubricar con grasa de bisulfuro de molibdeno.ÖÖ
22
*
Carburadores• Comprobar el funcionamiento del estárter (estrangulador).
• Ajustar el ralentí del motor y la sincronización.ÖÖÖÖÖ Ö
23 Aceite de motor•Cambiar.ÖÖÖÖÖ Ö
24Cartucho del filtro de
aceite del motor•Cambiar.ÖÖÖ
25
*
Sistema de refrigeración• Comprobar el nivel de líquido refrigerante y si hay fugas en el
vehículo.ÖÖÖÖ Ö
•Cambiar.Cada 3 años
26
*
Interruptores de freno
delantero y trasero• Comprobar funcionamiento.ÖÖÖÖÖ Ö
27 Piezas móviles y cables•Engrasar.ÖÖÖÖ Ö
28
*
Luces, señales e
interruptores• Comprobar funcionamiento.
• Ajustar la luz del faro.ÖÖÖÖÖ Ö Nº. ELEMENTO COMPROBACIÓN U OPERACIÓN DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
(´
1.000 km)ANUAL
COMPRO-
BAR
110203040
S_4tv.book Page 4 Wednesday, October 4, 2000 2:19 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-5
6
SAU01065
Desmontaje y montaje de los
carenados Los carenados que se muestran más arriba de-
ben desmontarse para poder realizar algunas de
las operaciones de mantenimiento que se descri-
ben en este capítulo. Consulte este apartado cada vez que necesite
desmontar y montar un carenado.
SAU03578

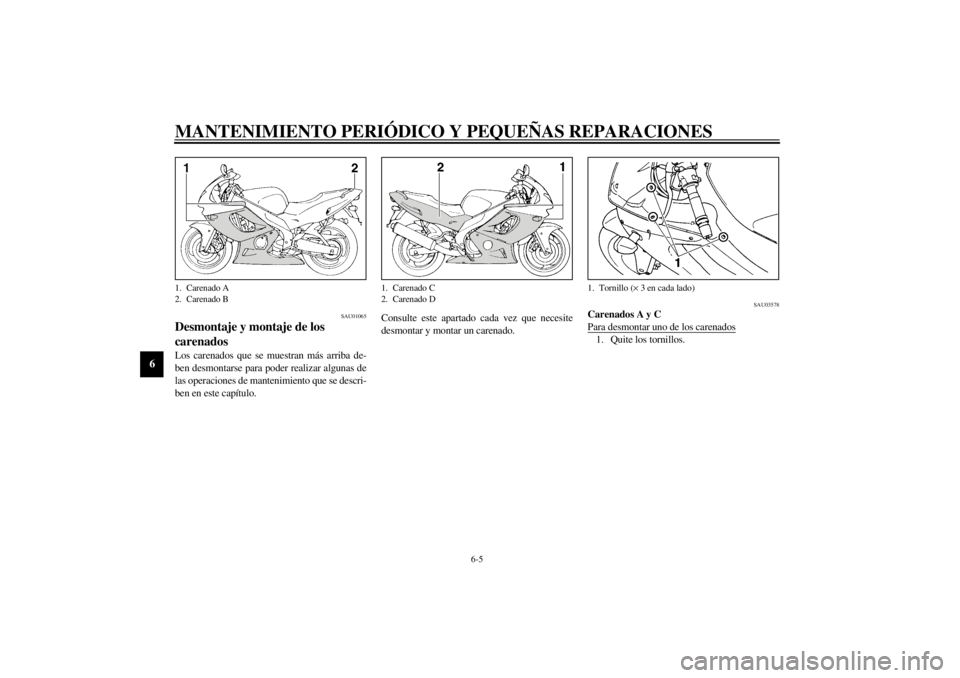

Carenados A y C
Para desmontar uno de los carenados1. Quite los tornillos.
1. Carenado A
2. Carenado B
1. Carenado C
2. Carenado D
1. Tornillo (´ 3 en cada lado)
S_4tv.book Page 5 Wednesday, October 4, 2000 2:19 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-6
6
2. Desconecte la conexión de la luz de posi-
ción y los conectores de la señal de giro.
Para montar el carenado1. Conecte la conexión de la luz de posición
y los conectores de la señal de giro.
2. Coloque el carenado en su posición origi-
nal e instale los tornillos.

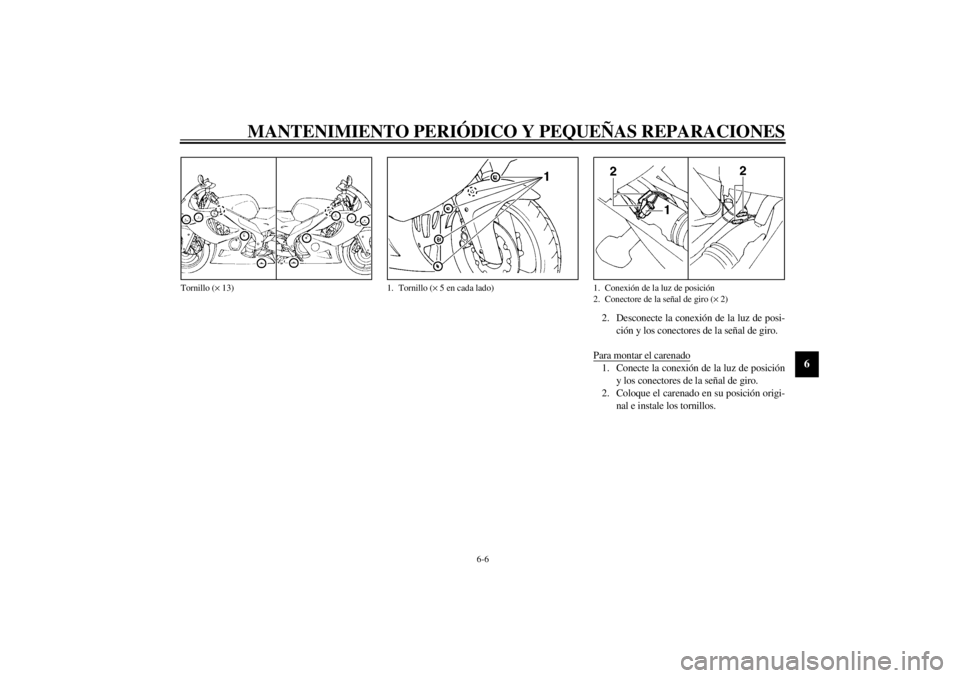

Tornillo (´ 13)
1. Tornillo (´ 5 en cada lado)
1. Conexión de la luz de posición
2. Conectore de la señal de giro (´ 2)
S_4tv.book Page 6 Wednesday, October 4, 2000 2:19 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-7
6
SAU00482
Carenado B
Para desmontar el carenadoQuite los tornillos y seguidamente desmonte el
carenado.
Para montar el carenadoColoque el carenado en su posición original y
apriete los tornillos.
SAU03796
Carenado D
Para desmontar el carenado1. Desmonte el asiento y el carenado B.
(Véanse en las páginas 3-11 y 6-7 las ins-
trucciones de desmontaje y montaje del
asiento y del carenado.)
2. Desmonte el asa de agarre quitando los
tornillos.
3. Quite los tornillos y seguidamente des-
monte el carenado como se muestra.Para montar el carenado
1. Coloque el carenado en su posición origi-
nal y apriete los tornillos.
2. Monte el asa de agarre colocando los tor-
nillos.
3. Monte el carenado B y el asiento.
1. Tornillo (´ 2)
1. Tornillo (´ 3)
