ESPECIFICACIONES
8-4
8
Trayectoria de la rueda
Delantero 130 mm
Trasera 120 mm
Sistema eléctrico
Sistema de encendido T.C.I. (digital)
Sistema estándar
Tipo Magneto C.A.
Salida estándar 14 V, 18,5 A 5.000 r/min
Batería
Modelo YTX12-BS
Volaje, capacidad 12 V, 10 Ah
Tipo del faroBombilla de cuarzo (halógena)
Vataje de bombilla ´
cantidad
Faro 12 V, 60/55 W ´ 1
Luz de freno / piloto trasero 12 V, 5/21 W ´ 1
Luz de intermitencia 12 V, 21 W ´ 4
Luz de posición 12 V, 4 W ´ 1
Luz de la instrumentación 12 V, 1,7 W ´ 4
Luz indicadora de punto muerto 12 V, 3,4 W ´ 1
Testigo de luce de carretera 12 V, 3,4 W ´ 1
Luz de aviso del nivel de aceite 12 V, 3,4 W ´ 1
Luz indicadora de intermitencia 12 V, 3,4 W ´ 1
Luz de aviso del nivel de gasolina 12 V, 3,4 W ´ 1Fusibles
Fusible principal 30 A
Fusible del faro 20 A
Fusible del sistema de
intermitencia 15 A
Fusible del ventilador del
radiador 7,5 A
Fusible del encendido 7,5 A
S_4tv.book Page 4 Wednesday, October 4, 2000 2:19 PM

S_4tv.book Page 5 Wednesday, October 4, 2000 2:19 PM

INFORMACIÓN PARA EL CONSUMIDOR
9
Números de identificación ............................................................................ 9-1
Número de identificación de la llave ............................................................. 9-1
Número de identificación del vehículo ......................................................... 9-1
Etiqueta del modelo ....................................................................................... 9-2
S_4tv.book Page 1 Wednesday, October 4, 2000 2:19 PM

9-1
9
SAU01039
9-INFORMACIÓN PARA EL CONSUMIDOR
SAU02944

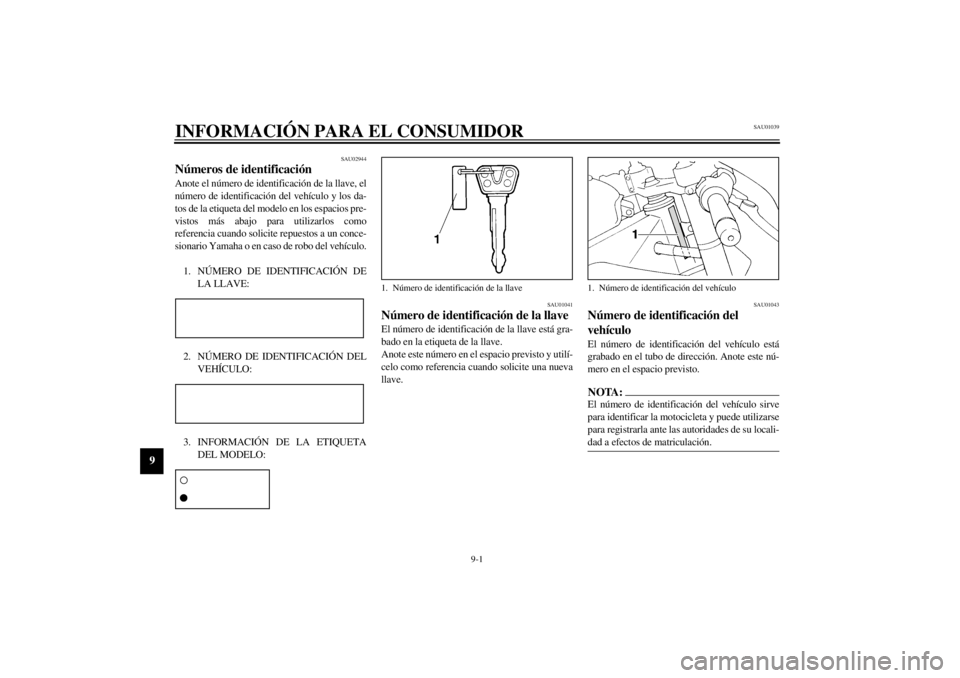

Números de identificación Anote el número de identificación de la llave, el
número de identificación del vehículo y los da-
tos de la etiqueta del modelo en los espacios pre-
vistos más abajo para utilizarlos como
referencia cuando solicite repuestos a un conce-
sionario Yamaha o en caso de robo del vehículo.
1. NÚMERO DE IDENTIFICACIÓN DE
LA LLAVE:CA-02S2. NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:CA-02S3. INFORMACIÓN DE LA ETIQUETA
DEL MODELO:CA-01SSAU01041
Número de identificación de la llave El número de identificación de la llave está gra-
bado en la etiqueta de la llave.
Anote este número en el espacio previsto y utilí-
celo como referencia cuando solicite una nueva
llave.
SAU01043
Número de identificación del
vehículo El número de identificación del vehículo está
grabado en el tubo de dirección. Anote este nú-
mero en el espacio previsto.NOTA:_ El número de identificación del vehículo sirve
para identificar la motocicleta y puede utilizarse
para registrarla ante las autoridades de su locali-
dad a efectos de matriculación. _
1. Número de identificación de la llave
1. Número de identificación del vehículo
S_4tv.book Page 1 Wednesday, October 4, 2000 2:19 PM

INFORMACIÓN PARA EL CONSUMIDOR
9-2
9
SAU01050
Etiqueta del modelo La etiqueta del modelo está pegada en el bastidor
debajo del asiento. (Véanse en la página 3-11 las
instrucciones para desmontar y montar el asien-
to.) Anote los datos que figuran en esta etiqueta
en el espacio previsto. Necesitará estos datos
cuando solicite repuestos a un concesionario
Yamaha.1. Etiqueta del modelo
S_4tv.book Page 2 Wednesday, October 4, 2000 2:19 PM

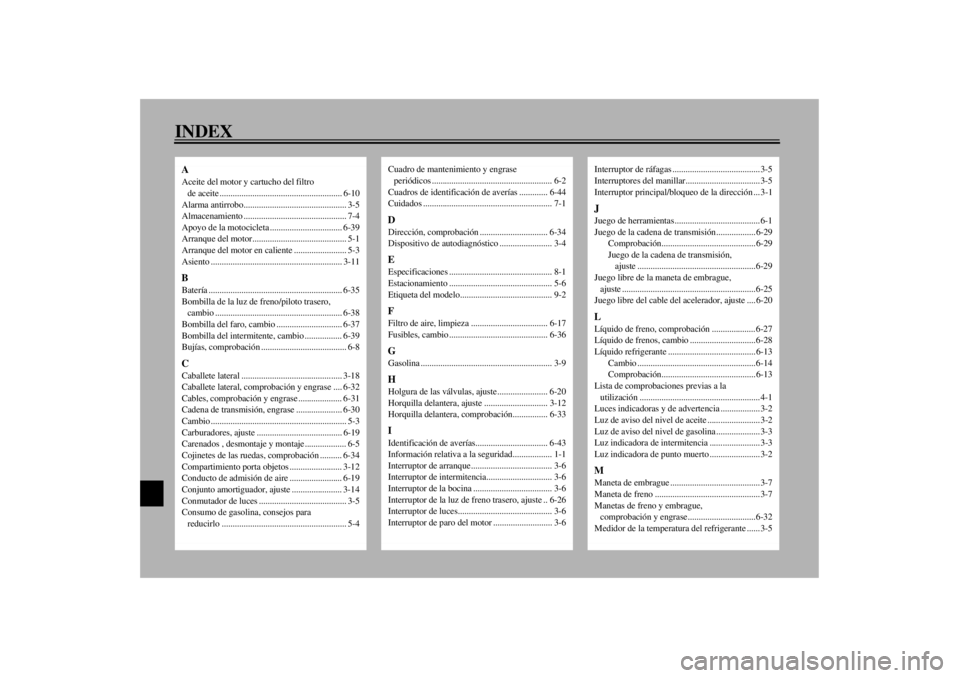

INDEXAAceite del motor y cartucho del filtro
de aceite ........................................................ 6-10
Alarma antirrobo............................................... 3-5
Almacenamiento ............................................... 7-4
Apoyo de la motocicleta ................................. 6-39
Arranque del motor........................................... 5-1
Arranque del motor en caliente ........................ 5-3
Asiento ............................................................ 3-11BBatería ............................................................. 6-35
Bombilla de la luz de freno/piloto trasero,
cambio .......................................................... 6-38
Bombilla del faro, cambio .............................. 6-37
Bombilla del intermitente, cambio ................. 6-39
Bujías, comprobación ....................................... 6-8CCaballete lateral .............................................. 3-18
Caballete lateral, comprobación y engrase .... 6-32
Cables, comprobación y engrase .................... 6-31
Cadena de transmisión, engrase ..................... 6-30
Cambio .............................................................. 5-3
Carburadores, ajuste ....................................... 6-19
Carenados , desmontaje y montaje ................... 6-5
Cojinetes de las ruedas, comprobación .......... 6-34
Compartimiento porta objetos ........................ 3-12
Conducto de admisión de aire ........................ 6-19
Conjunto amortiguador, ajuste ....................... 3-14
Conmutador de luces ........................................ 3-5
Consumo de gasolina, consejos para
reducirlo ......................................................... 5-4
Cuadro de mantenimiento y engrase
periódicos ....................................................... 6-2
Cuadros de identificación de averías ............. 6-44
Cuidados ........................................................... 7-1DDirección, comprobación ............................... 6-34
Dispositivo de autodiagnóstico ........................ 3-4EEspecificaciones ............................................... 8-1
Estacionamiento ............................................... 5-6
Etiqueta del modelo.......................................... 9-2FFiltro de aire, limpieza ................................... 6-17
Fusibles, cambio ............................................. 6-36GGasolina ............................................................ 3-9HHolgura de las válvulas, ajuste....................... 6-20
Horquilla delantera, ajuste ............................. 3-12
Horquilla delantera, comprobación................ 6-33IIdentificación de averías................................. 6-43
Información relativa a la seguridad.................. 1-1
Interruptor de arranque ..................................... 3-6
Interruptor de intermitencia.............................. 3-6
Interruptor de la bocina .................................... 3-6
Interruptor de la luz de freno trasero, ajuste .. 6-26
Interruptor de luces........................................... 3-6
Interruptor de paro del motor ........................... 3-6
Interruptor de ráfagas ........................................ 3-5
Interruptores del manillar.................................. 3-5
Interruptor principal/bloqueo de la dirección ... 3-1JJuego de herramientas....................................... 6-1
Juego de la cadena de transmisión.................. 6-29
Comprobación........................................... 6-29
Juego de la cadena de transmisión,
ajuste ...................................................... 6-29
Juego libre de la maneta de embrague,
ajuste ............................................................. 6-25
Juego libre del cable del acelerador, ajuste .... 6-20LLíquido de freno, comprobación .................... 6-27
Líquido de frenos, cambio .............................. 6-28
Líquido refrigerante ........................................ 6-13
Cambio ...................................................... 6-14
Comprobación........................................... 6-13
Lista de comprobaciones previas a la
utilización ....................................................... 4-1
Luces indicadoras y de advertencia .................. 3-2
Luz de aviso del nivel de aceite ........................ 3-2
Luz de aviso del nivel de gasolina .................... 3-3
Luz indicadora de intermitencia ....................... 3-3
Luz indicadora de punto muerto ....................... 3-2MManeta de embrague ......................................... 3-7
Maneta de freno ................................................ 3-7
Manetas de freno y embrague,
comprobación y engrase............................... 6-32
Medidor de la temperatura del refrigerante ...... 3-5
S_4tv.book Page 1 Wednesday, October 4, 2000 2:19 PM

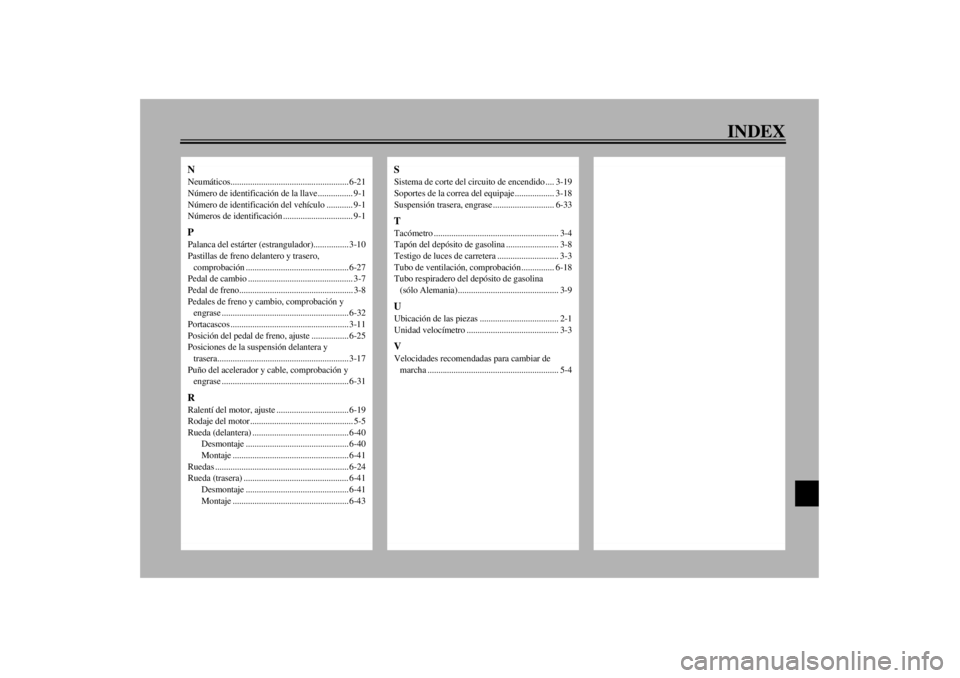

INDEX
NNeumáticos...................................................... 6-21
Número de identificación de la llave ................ 9-1
Número de identificación del vehículo ............ 9-1
Números de identificación ................................ 9-1PPalanca del estárter (estrangulador)................ 3-10
Pastillas de freno delantero y trasero,
comprobación ............................................... 6-27
Pedal de cambio ................................................ 3-7
Pedal de freno.................................................... 3-8
Pedales de freno y cambio, comprobación y
engrase .......................................................... 6-32
Portacascos ...................................................... 3-11
Posición del pedal de freno, ajuste ................. 6-25
Posiciones de la suspensión delantera y
trasera............................................................ 3-17
Puño del acelerador y cable, comprobación y
engrase .......................................................... 6-31RRalentí del motor, ajuste ................................. 6-19
Rodaje del motor ............................................... 5-5
Rueda (delantera) ............................................ 6-40
Desmontaje ............................................... 6-40
Montaje ..................................................... 6-41
Ruedas ............................................................. 6-24
Rueda (trasera) ................................................ 6-41
Desmontaje ............................................... 6-41
Montaje ..................................................... 6-43
SSistema de corte del circuito de encendido .... 3-19
Soportes de la correa del equipaje .................. 3-18
Suspensión trasera, engrase ............................ 6-33TTacómetro ......................................................... 3-4
Tapón del depósito de gasolina ........................ 3-8
Testigo de luces de carretera ............................ 3-3
Tubo de ventilación, comprobación ............... 6-18
Tubo respiradero del depósito de gasolina
(sólo Alemania) .............................................. 3-9UUbicación de las piezas .................................... 2-1
Unidad velocímetro .......................................... 3-3VVelocidades recomendadas para cambiar de
marcha ............................................................ 5-4
