UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-4
5
SAU01128
Rodaje del motor No existe un periodo más importante para la
vida del motor que el comprendido entre 0 y
1.600 km. Por esta razón, debe leer atentamente
el material siguiente.
Puesto que el motor es nuevo, no lo fuerce exce-
sivamente durante los primeros 1.600 km. Las
diferentes piezas del motor se desgastan y pulen
hasta sus holguras correctas de trabajo. Durante
este periodo debe evitar el funcionamiento pro-
longado a todo gas o cualquier condición que
pueda provocar el recalentamiento del motor.
SAU01329*
0–1.000 km
Evite el funcionamiento prolongado a más de
5.000 r/min.
1.000–1.600 km
Evite el funcionamiento prolongado a más de
6.000 r/min.
SC000052*
ATENCION:_ A los 1.000 km de funcionamiento debe cam-
biarse el aceite del motor y sustituirse el car-
tucho de aceite. _A partir de 1.600 km
Ya puede utilizar el vehículo normalmente.
SC000053
ATENCION:_ l
Mantenga el régimen del motor fuera
de la zona roja del tacómetro.
l
Si surge algún problema durante el ro-
daje del motor lleve inmediatamente el
vehículo a un concesionario Yamaha
para que lo revise.
_
SAU00460
Estacionamiento Cuando aparque, pare el motor y quite la llave
del interruptor principal.
SW000058
ADVERTENCIA
_ l
El motor y el sistema de escape pueden
calentarse mucho; estacione en un lugar
en el que resulte difícil que los peatones
o los niños puedan tocarlos.
l
No estacione en una pendiente o sobre
suelo blando, ya que la motocicleta pue-
de volcar.
_
S_5mt.book Page 4 Tuesday, September 12, 2000 4:49 PM

S_5mt.book Page 5 Tuesday, September 12, 2000 4:49 PM

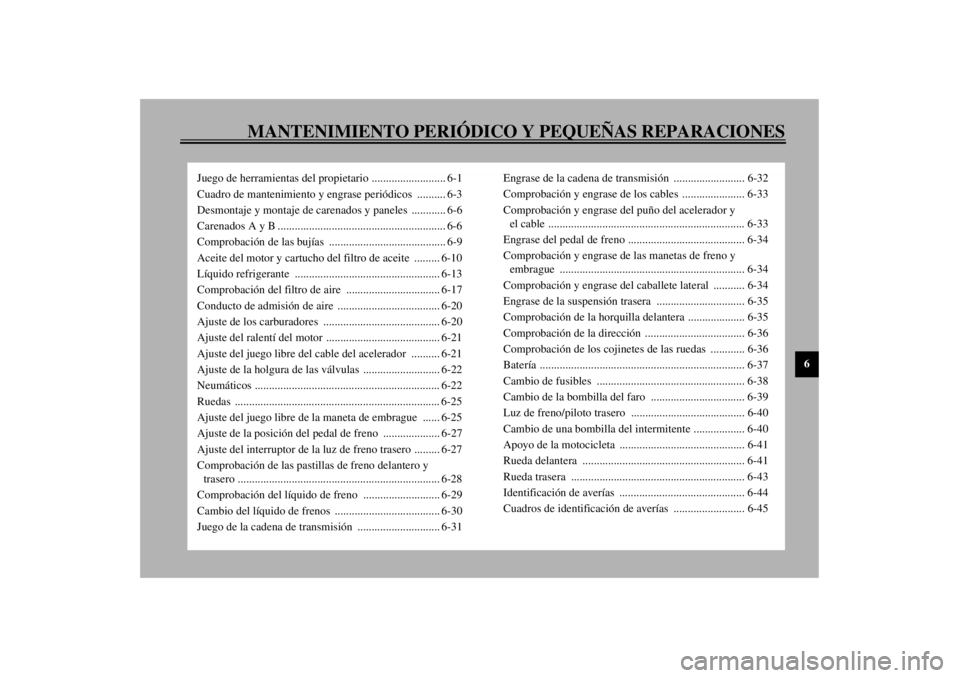

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6
Juego de herramientas del propietario .......................... 6-1
Cuadro de mantenimiento y engrase periódicos .......... 6-3
Desmontaje y montaje de carenados y paneles ............ 6-6
Carenados A y B ........................................................... 6-6
Comprobación de las bujías ......................................... 6-9
Aceite del motor y cartucho del filtro de aceite ......... 6-10
Líquido refrigerante ................................................... 6-13
Comprobación del filtro de aire ................................. 6-17
Conducto de admisión de aire .................................... 6-20
Ajuste de los carburadores ......................................... 6-20
Ajuste del ralentí del motor ........................................ 6-21
Ajuste del juego libre del cable del acelerador .......... 6-21
Ajuste de la holgura de las válvulas ........................... 6-22
Neumáticos ................................................................. 6-22
Ruedas ........................................................................ 6-25
Ajuste del juego libre de la maneta de embrague ...... 6-25
Ajuste de la posición del pedal de freno .................... 6-27
Ajuste del interruptor de la luz de freno trasero ......... 6-27
Comprobación de las pastillas de freno delantero y
trasero ....................................................................... 6-28
Comprobación del líquido de freno ........................... 6-29
Cambio del líquido de frenos ..................................... 6-30
Juego de la cadena de transmisión ............................. 6-31Engrase de la cadena de transmisión ......................... 6-32
Comprobación y engrase de los cables ...................... 6-33
Comprobación y engrase del puño del acelerador y
el cable ..................................................................... 6-33
Engrase del pedal de freno ......................................... 6-34
Comprobación y engrase de las manetas de freno y
embrague ................................................................. 6-34
Comprobación y engrase del caballete lateral ........... 6-34
Engrase de la suspensión trasera ............................... 6-35
Comprobación de la horquilla delantera .................... 6-35
Comprobación de la dirección ................................... 6-36
Comprobación de los cojinetes de las ruedas ............ 6-36
Batería ........................................................................ 6-37
Cambio de fusibles .................................................... 6-38
Cambio de la bombilla del faro ................................. 6-39
Luz de freno/piloto trasero ........................................ 6-40
Cambio de una bombilla del intermitente .................. 6-40
Apoyo de la motocicleta ............................................ 6-41
Rueda delantera ......................................................... 6-41
Rueda trasera ............................................................. 6-43
Identificación de averías ............................................ 6-44
Cuadros de identificación de averías ......................... 6-45
S_5mt.book Page 1 Tuesday, September 12, 2000 4:49 PM

6-1
6
SAU00462
6-MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
SAU00464
La seguridad es una obligación del propietario.
Con una revisión, ajuste y engrase periódicos su
vehículo se mantendrá en el estado más seguro y
eficaz posible. En las páginas siguientes se ex-
plican los puntos de revisión, ajuste y engrase
más importantes.
Los intervalos que se indican en el cuadro de
mantenimiento y engrase periódicos deben con-
siderarse simplemente como una guía general en
condiciones normales de conducción. No obs-
tante, DEPENDIENDO DE LA METEORO-
LOGÍA, EL TERRENO, EL ÁREA
GEOGRÁFICA Y LAS CONDICIONES PAR-
TICULARES DE USO, PUEDE SER NECE-
SARIO ACORTAR LOS INTERVALOS DE
MANTENIMIENTO.
SW000060
ADVERTENCIA
_ Si no está familiarizado con el mantenimien-
to de la motocicleta, confíelo a un concesiona-
rio Yamaha. _
SAU01296
ATENCION:_ No pruebe esta motocicleta en un soporte di-
namométrico durante un periodo prolonga-
do de tiempo; de lo contrario el silenciador,
fabricado con fibra, puede decolorarse por
efecto del calor. _
SAU01129
Juego de herramientas del
propietario El juego de herramientas del propietario se en-
cuentra en el interior del compartimiento porta
objetos. (Véanse en la página 3-15 las instruc-
ciones para abrir el compartimiento porta
objetos.)
El objeto de la información de servicio que se
incluye en este manual y de las herramientas que
se suministran en el juego de herramientas del
propietario es ayudarle a realizar las operacio-
nes de mantenimiento preventivo y las pequeñas
reparaciones. Sin embargo, para realizar correc-
tamente algunos trabajos de mantenimiento
puede necesitar herramientas adicionales, como
por ejemplo una llave dinamométrica.1. Juego de herramientas del propietario
S_5mt.book Page 1 Tuesday, September 12, 2000 4:49 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-2
6
NOTA:_ Si no dispone de las herramientas o la experien-
cia necesarias para realizar un trabajo determi-
nado, confíelo a un concesionario Yamaha. _
SW000063
ADVERTENCIA
_ Las modificaciones no aprobadas por
Yamaha pueden provocar una pérdida de
prestaciones y la inseguridad del vehículo.
Consulte a un concesionario Yamaha antes
de realizar cualquier cambio. _
S_5mt.book Page 2 Tuesday, September 12, 2000 4:49 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-3
6
SAU03685
Cuadro de mantenimiento y engrase periódicos
NOTA:_ l
Las comprobaciones anuales deben realizarse cada año, salvo si en su lugar se realiza un mantenimiento según los kilómetros recorridos.
l
Desde los 50.000 km, repita los intervalos de mantenimiento a partir de 10.000 km.
l
Las operaciones marcadas con un asterisco debe realizarlas un concesionario Yamaha ya que requieren herramientas, información y conocimientos
técnicos especiales.
_CP-03SNº. ELEMENTO COMPROBACIÓN U OPERACIÓN DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
(´
1.000 km)ANUAL
COMPRO-
BAR
1 10203040
1*
Línea de combustible• Comprobar si los tubos de gasolina están agrietados o dañados.ÖÖÖÖ Ö
2
*
Filtro de gasolina• Comprobar su estado.ÖÖ
3Bujías• Comprobar su estado.
• Limpiar y ajustar distancia entre electrodos.ÖÖ
• Cambiar.ÖÖ
4
*
Válvulas• Comprobar holgura de las válvulas.
•Ajustar.Cada 40.000 km
5 Filtro de aire•Limpiar.ÖÖ
• Cambiar.ÖÖ
6Embrague• Comprobar funcionamiento.
•Ajustar.ÖÖÖÖÖ
7
*
Freno delantero• Comprobar funcionamiento, nivel de líquido y si hay fugas en el
vehículo. (Véase NOTA en la página 6-5.)ÖÖÖÖÖ Ö
• Cambiar las pastillas de freno. Siempre que hayan alcanzado el límite de desgaste
8
*
Freno trasero• Comprobar funcionamiento, nivel de líquido y si hay fugas en el
vehículo. (Véase NOTA en la página 6-5.)ÖÖÖÖÖ Ö
• Cambiar las pastillas de freno. Siempre que hayan alcanzado el límite de desgaste
9
*
Tubos de freno• Comprobar si están agrietados o dañados.ÖÖÖÖ Ö
• Cambiar. (Véase NOTA en la página 6-5.) Cada 4 años
S_5mt_Periodic.fm Page 3 Tuesday, December 5, 2000 10:34 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-4
6
10
*
Ruedas• Comprobar excentricidad y si están dañadas.ÖÖÖÖ
11
*
Neumáticos• Comprobar la profundidad del dibujo y si están dañados.
• Cambiar si es necesario.
• Comprobar la presión de aire.
• Corregir si es necesario.ÖÖÖÖ
12
*
Cojinetes de las ruedas• Comprobar si los cojinetes están flojos o dañados.ÖÖÖÖ
13
*
Basculante• Comprobar funcionamiento y si el juego es excesivo.ÖÖÖÖ
• Lubricar con grasa a base de jabón de litio. Cada 50.000 km
14 Cadena de transmisión• Comprobar la tensión de la cadena.
• Verificar que la rueda trasera esté correctamente alineada.
• Limpiar y engrasar.Cada 1.000 km y después de lavar la motocicleta o utilizarla
con lluvia.
15
*
Cojinetes de la dirección• Comprobar el juego de los cojinetes y si la dirección está dura.ÖÖÖÖÖ
• Lubricar con grasa a base de jabón de litio. Cada 20.000 km
16
*
Fijaciones del chasis• Verificar que todas las tuercas, pernos y tornillos estén
correctamente apretados.ÖÖÖÖ Ö
17 Caballete lateral• Comprobar funcionamiento.
•Engrasar.ÖÖÖÖ Ö
18
*
Interruptor del caballete
lateral• Comprobar funcionamiento.ÖÖÖÖÖ Ö
19
*
Horquilla delantera• Comprobar funcionamiento y si pierde aceite.ÖÖÖÖ
20
*
Conjunto amortiguador
trasero• Comprobar funcionamiento y si el amortiguador pierde aceite.ÖÖÖÖ
21
*
Puntos de giro del brazo de
relé y del brazo de unión de
la suspensión trasera• Comprobar funcionamiento.ÖÖÖÖ
• Lubricar con grasa a base de jabón de litio.ÖÖ
22
*
Carburadores• Comprobar el funcionamiento del estárter (estrangulador).
• Ajustar el ralentí del motor y la sincronización.ÖÖÖÖÖ Ö
23 Aceite de motor•Cambiar.ÖÖÖÖÖ Ö Nº. ELEMENTO COMPROBACIÓN U OPERACIÓN DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
(´
1.000 km)ANUAL
COMPRO-
BAR
110203040
S_5mt_Periodic.fm Page 4 Tuesday, December 5, 2000 10:34 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-5
6
SAU03541
NOTA:_l
El filtro de aire requiere un servicio más frecuente cuando se utiliza el vehículo en lugares especialmente húmedos o polvorientos.
l
Servicio del freno hidráulico
• Compruebe regularmente el nivel de líquido de freno y corríjalo según sea necesario.
• Cada dos años cambie los componentes internos de la bomba de freno y de la pinza, así como el líquido de freno.
• Cambie los tubos de freno cada cuatro años y siempre que estén agrietados o dañados.
_ 24Cartucho del filtro de
aceite del motor• Cambiar.ÖÖÖ
25
*
Sistema de refrigeración• Comprobar el nivel de líquido refrigerante y si hay fugas en el
vehículo.ÖÖÖÖ Ö
• Cambiar.Cada 3 años
26
*
Interruptores de freno
delantero y trasero• Comprobar funcionamiento.ÖÖÖÖÖ Ö
27 Piezas móviles y cables•Engrasar.ÖÖÖÖ Ö
28
*
Luces, señales e
interruptores• Comprobar funcionamiento.
• Ajustar la luz del faro.ÖÖÖÖÖ Ö Nº. ELEMENTO COMPROBACIÓN U OPERACIÓN DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
(´
1.000 km)ANUAL
COMPRO-
BAR
1 10203040
S_5mt_Periodic.fm Page 5 Tuesday, December 5, 2000 10:34 AM
