2001 YAMAHA YZF-R6 Betriebsanleitungen (in German)

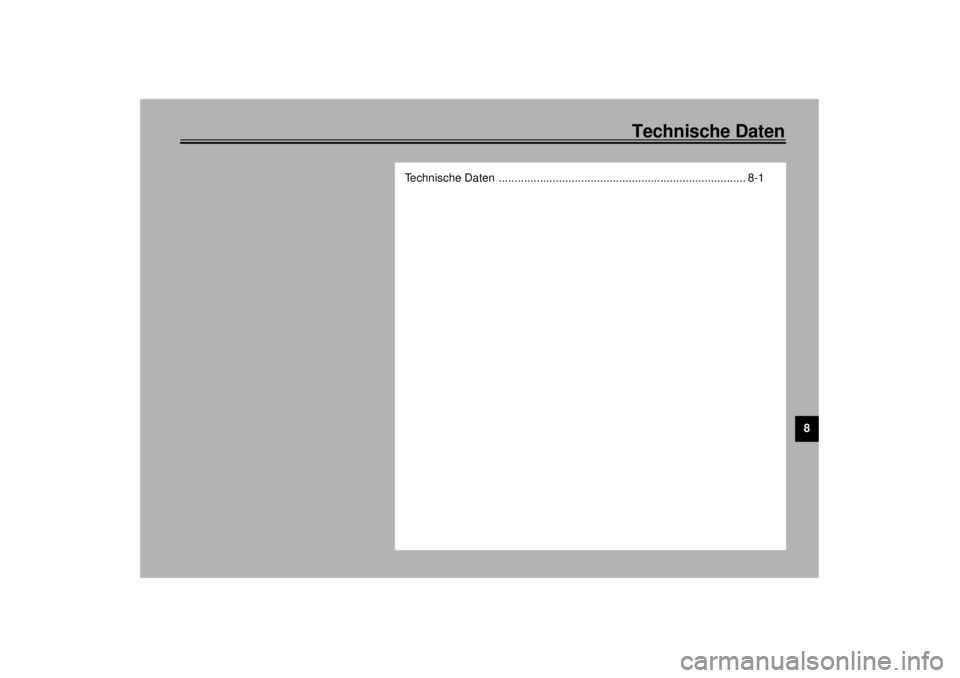

Technische Daten
8
Technische Daten .............................................................................. 8-1
G_5mt.book Page 1 Tuesday, September 12, 2000 5:17 PM

8-1
8
GAU01038
8-Technische DatenTechnische Daten CS-01G
Modell YZF-R6
Abmessungen
Gesamtlänge 2.025 mm (nicht N, S, SF)
2.080 mm (nur N, S, SF)
Gesamtbreite 690 mm
Gesamthöhe 1.105 mm
Sitzhöhe 820 mm
Radstand 1.380 mm
Bodenfreiheit 135 mm
Wendekreis-Halbmesser 3.400 mm
Leergewicht (fahrfertig,
vollgetankt)
186 kg
Motor
Bauart flüssigkeitsgekühlter 4-Zyl.-
4-Takt-Ottomotor, zwei oben-
liegende Nockenwellen (DOHC)
Zylinderanordnung 4-Zylinder-Reihe, quer nach vorn
geneigt
Hubraum 600 cm
3
Bohrung ´ Hub 65,5 ´ 44,5 mm
Verdichtungsverhältnis 12,4:1
Startsystem Elektrostarter
Schmiersystem NaßsumpfschmierungMotoröl
Sorte (Viskosität)
Klassen
nach API: SE, SF oder SG
nach CCMC ACEA: G-4 oder G-5
Füllmenge
Ölwechsel ohne Filter-
wechsel 2,5 L
Ölwechsel mit Filter-
wechsel 2,7 L
Gesamtmenge (Motor
trocken) 3,5 L
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
ACHTUNG:Keine Öle verwenden, die Reibschutzmittel enthalten. Pkw-
Motoröle mit der Bezeichnung “ENERGY CONSERVING II”
enthalten oft solche Zusätze. Diese können beim Motorrad
zu Kupplungsrutschen und Leistungsminderung führen.
G_5mt.book Page 1 Tuesday, September 12, 2000 5:17 PM

Technische Daten
8-2
8
Kühlsystem-Fassungsvermögen
(Gesamtinhalt)
2,15 L
Luftfilter
Naßfilter-Einsatz
Kraftstoff
Sorte bleifreies Normalbenzin
Tankvolumen (Gesamtinhalt) 17 L
Davon Reserve ca. 3,5 L
Vergaser
Hersteller KEIHIN
Ty p ´ Anzahl CVRD37 ´ 4
Zündkerzen
Hersteller/Typ NGK / CR10EK
Elektrodenabstand 0,6–0,7 mm
KupplungsbauartMehrscheiben-Ölbadkupplung
Kraftübertragung
Primärantrieb Stirnräder
Primärübersetzung 1,955
Sekundärantrieb Kette
Sekundärübersetzung 3,000
Getriebe klauengeschaltetes 6-Gang-
Getriebe
Getriebebetätigung Fußschalthebel (links)Getriebeabstufung
1. Gang 2,846
2. Gang 1,947
3. Gang 1,556
4. Gang 1,333
5. Gang 1,190
6. Gang 1,083
Fahrwerk
Rahmenbauart unten offener Zentralrohrrahmen
Lenkkopfwinkel 24°
Nachlauf 81 mm
Reifen
Vo r n
Ausführung Schlauchlos-Reifen
Dimension 120/60 ZR17 (55 W)
Hersteller/Typ MICHELIN / Pilot SPORT B
Dunlop / D207FJ
Hinten
Ausführung Schlauchlos-Reifen
Dimension 180/55 ZR17 (73 W)
Hersteller/Typ MICHELIN / Pilot SPORT B
Dunlop / D207N
G_5mt.book Page 2 Tuesday, September 12, 2000 5:17 PM

Technische Daten
8-3
8
Max. Gesamtzuladung* 189 kg
Reifenluftdruck (bei kaltem
Reifen)
Bis 90 kg*
Vorn 250 kPa (2,50 kg/cm
2; 2,50 bar)
Hinten 250 kPa (2,50 kg/cm2; 2,50 bar)
90 kg–Maximum*
Vorn 250 kPa (2,50 kg/cm2; 2,50 bar)
Hinten 290 kPa (2,90 kg/cm2; 2,90 bar)
Hochgeschwindigkeitsfahrt
Vorn 250 kPa (2,50 kg/cm2; 2,50 bar)
Hinten 250 kPa (2,50 kg/cm2; 2,50 bar)
*Summe aus Fahrer, Beifahrer, Gepäck und Zubehör
Räder
Vo r n
Ausführung Gußrad
Dimension 17 ´ MT 3,50
Hinten
Ausführung Gußrad
Dimension 17 ´ MT 5,50
Bremsanlage
Vo r n
Bauart Doppelscheibenbremse
Betätigung Handbremshebel (rechts)
Bremsflüssigkeit DOT 4Hinten
Bauart Einscheibenbremse
Betätigung Fußbremshebel (rechts)
Bremsflüssigkeit DOT 4
Radaufhängung (Bauart)
Vorn Teleskopgabel
Hinten Schwinge mit Umlenkhebel-
abstützung
Feder-/Dämpferelemente
Vorn hydraulisch gedämpfte Teleskop-
gabel mit Spiralfedern
Hinten Zentralfederbein mit gasdruck-
unterstütztem Stoßdämpfer und
Spiralfeder
Federweg
Vorn 130 mm
Hinten 120 mm
Elektrische Anlage
Zündsystem digitale Transistorzündanlage
Lichtmaschine
Bauart Drehstromgenerator mit
Permanentmagnet
Leistung 14 V, 320 W bei 5.000 U/min
G_5mt.book Page 3 Tuesday, September 12, 2000 5:17 PM

Technische Daten
8-4
8
Batterie
Ty p G T 9 B - 4
Bezeichnung (Span-
nung, Kapazität) 12 V, 8 Ah
ScheinwerferHalogenlampe
Lampen (Bezeichnung ´ Anzahl)
Scheinwerfer 12 V, 60/55 W ´ 2
Rücklicht/Bremslicht 13,5 V; 1/6,1 W (LED) ´ 2
Blinker 12 V, 21 W ´ 4
Standlicht vorn 12 V, 5 W ´ 2
Instrumentenbeleuchtung 12 V; 1,4 W ´ 2
Leerlauf-Kontrolleuchte LED
Fernlicht-Kontrolleuchte LED
Blinker-Kontrolleuchte LED
Reserve-Warnleuchte LED
Ölstand/Kühlflüssigkeits-
temperatur-Warnleuchte LED
Sicherungen
Hauptsicherung 30 A
Scheinwerfersicherung 20 A
Signalanlagensicherung 15 A
Kühlerlüftersicherung 7,5 A
Zündungssicherung 15 A
Tachometersicherung 7,5 A
G_5mt.book Page 4 Tuesday, September 12, 2000 5:17 PM

G_5mt.book Page 5 Tuesday, September 12, 2000 5:17 PM

Fahrzeugidentifizierung
9
Eintragungsfelder für Identifizierungsnummern ................................ 9-1
Schlüssel-Identifizierungsnummer .................................................... 9-1
Fahrzeug-Identifizierungsnummer ..................................................... 9-1
Modellcode-Information ..................................................................... 9-2
G_5mt.book Page 1 Tuesday, September 12, 2000 5:17 PM

9-1
9
GAU01039
9-Fahrzeugidentifizierung
GAU02944
Eintragungsfelder für Identifizie-
rungsnummern Bitte übertragen Sie die Schlüssel- und
Fahrzeug-Identifizierungsnummern sowie
die Modellcode-Information in die dafür vor-
gesehenen Felder, da diese für die Bestel-
lung von Ersatzteilen und -schlüsseln sowie
bei einer Diebstahlmeldung benötigt wer-
den.
1. SCHLÜSSEL-IDENTIFIZIERUNGS-
NUMMERCA-02G2. FAHRZEUG-IDENTIFIZIERUNGS-
NUMMERCA-02G3. MODELLCODE-INFORMATIONCA-01GGAU01041
Schlüssel-IdentifizierungsnummerDie Schlüssel-Identifizierungsnummer ist,
wie in der Abbildung gezeigt, auf dem
Schlüsselanhänger eingestanzt. Diese
Nummer im entsprechenden Feld notie-
ren, da sie bei der Bestellung eines Er-
satzschlüssels angegeben werden muß.
GAU01043
Fahrzeug-IdentifizierungsnummerDie Fahrzeug-Identifizierungsnummer ist
an der gezeigten Stelle am Lenkkopfrohr
eingeschlagen. Tragen Sie diese Nummer
in das entsprechende Feld ein.HINWEIS:_ Die Fahrzeug-Identifizierungsnummer wird
von der Zulassungsbehörde registriert. _
1. Schlüssel-Identifizierungsnummer
1. Fahrzeug-Identifizierungsnummer
G_5mt.book Page 1 Tuesday, September 12, 2000 5:17 PM
