MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-25
6
2. Coloque a transmissão em ponto mor-
to.
3. Mova a roda traseira empurrando o
motociclo de modo a localizar a parte
mais esticada da corrente de trans-
missão e depois meça a folga da cor-
rente de transmissão conforme
ilustrado.
4. Se a folga da corrente de transmissão
estiver incorrecta, ajuste-a do modo
que se segue.
PAU03187
Ajuste da folga da corrente de transmis-
são
1. Desaperte a porca ajustadora da folga
do pedal do travão, a porca do eixo e
a contraporca da polia da corrente em
cada extremidade do braço oscilante.2. Para apertar a corrente de transmis-
são, rode a porca ajustadora de am-
bas as extremidades do braço
oscilante na direcção
a. Para desa-
pertar a corrente de transmissão, rode
a porca ajustadora de ambas as extre-
midades do braço oscilante na direc-
ção
b, e finalmente empurre a roda
traseira para a frente.
NOTA:_ Utilizando as marcas de alinhamento de
ambos os lados do braço oscilante, certifi-
que-se de que as porcas ajustadoras se
encontram na mesma posição para um ali-
nhamento adequado da roda. _

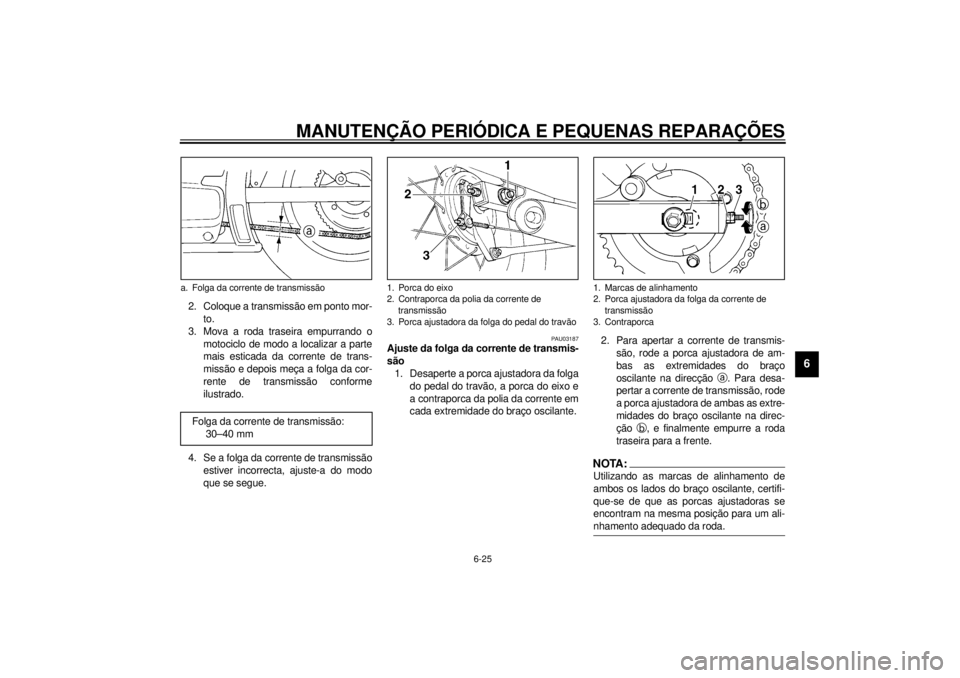

a. Folga da corrente de transmissão
Folga da corrente de transmissão:
30–40 mm
1. Porca do eixo
2. Contraporca da polia da corrente de
transmissão
3. Porca ajustadora da folga do pedal do travão
1. Marcas de alinhamento
2. Porca ajustadora da folga da corrente de
transmissão
3. Contraporca
P_5kr.book Page 25 Wednesday, October 4, 2000 7:04 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-26
6
PC000096
PRECAUÇÃO:_ Uma folga inadequada da corrente de
transmissão sobrecarregará o motor as-
sim como outras peças vitais do motoci-
clo e pode provocar patinagem ou
quebra da corrente. Para evitar que isto
ocorra, mantenha a folga da corrente de
transmissão dentro dos limites especifi-
cados. _3. Aperte as duas contraporcas e depois
a porca do eixo em conformidade com
o binário especificado.
4. Ajuste a folga do pedal do travão.
(Consulte a página 6-21 para obter
instruções relativas aos procedimen-
tos de ajuste da folga do pedal do tra-
vão.)
PW000103
AV I S O
_ Depois de ajustar a folga do pedal do
travão, verifique o funcionamento da luz
do travão. _
PAU03006
Lubrificação da corrente de
transmissão A corrente de transmissão deve ser limpa e
lubrificada nos intervalos especificados na
tabela de lubrificação e manutenção perió-
dica, caso contrário gastar-se-á rapida-
mente, especialmente quando conduz o
veículo em áreas poeirentas ou húmidas.
Faça a manutenção da corrente de trans-
missão como se segue.
PC000097
PRECAUÇÃO:_ A corrente de transmissão deve ser lu-
brificada após lavar o motociclo ou con-
duzir à chuva. _1. Limpe a corrente de transmissão com
querosene e uma pequena escova
macia.
PCA00053
PRECAUÇÃO:_ Para evitar danificar os anéis de veda-
ção em O, não lave a corrente de trans-
missao a vapor, a alta pressão nem com
solventes inapropriados. _
2. Seque a corrente de transmissão.
3. Lubrifique minuciosamente a corrente
de transmissão com lubrificante espe-
cial para correntes de anel de veda-
ção em O.
PCA00052
PRECAUÇÃO:_ Não utilize óleo do motor ou qualquer
outro lubrificante para a corrente de
transmissão, pois estes podem conter
substâncias que poderiam danificar os
anéis de vedação em O. _
Binário de aperto:
Porca do eixo:
104 Nm (10,4 m·kg)
P_5kr.book Page 26 Wednesday, October 4, 2000 7:04 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-27
6
PAU02962

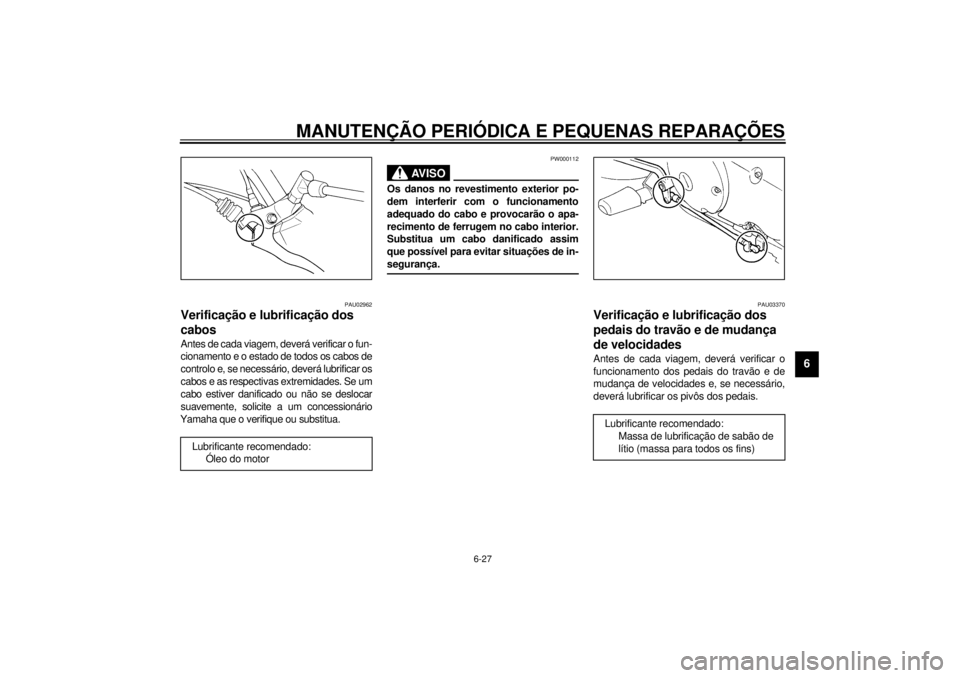

Verificação e lubrificação dos
cabos Antes de cada viagem, deverá verificar o fun-
cionamento e o estado de todos os cabos de
controlo e, se necessário, deverá lubrificar os
cabos e as respectivas extremidades. Se um
cabo estiver danificado ou não se deslocar
suavemente, solicite a um concessionário
Yamaha que o verifique ou substitua.
PW000112
AV I S O
_ Os danos no revestimento exterior po-
dem interferir com o funcionamento
adequado do cabo e provocarão o apa-
recimento de ferrugem no cabo interior.
Substitua um cabo danificado assim
que possível para evitar situações de in-
segurança. _
PAU03370
Verificação e lubrificação dos
pedais do travão e de mudança
de velocidades Antes de cada viagem, deverá verificar o
funcionamento dos pedais do travão e de
mudança de velocidades e, se necessário,
deverá lubrificar os pivôs dos pedais.
Lubrificante recomendado:
Óleo do motorLubrificante recomendado:
Massa de lubrificação de sabão de
lítio (massa para todos os fins)
P_5kr.book Page 27 Wednesday, October 4, 2000 7:04 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-28
6
PAU03164

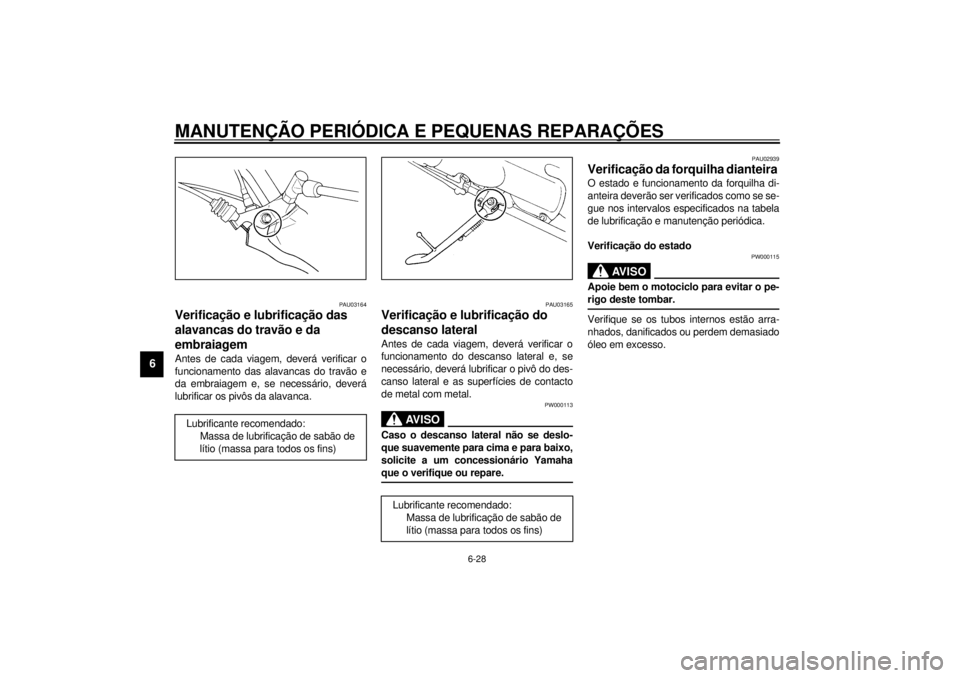

Verificação e lubrificação das
alavancas do travão e da
embraiagem Antes de cada viagem, deverá verificar o
funcionamento das alavancas do travão e
da embraiagem e, se necessário, deverá
lubrificar os pivôs da alavanca.
PAU03165
Verificação e lubrificação do
descanso lateral Antes de cada viagem, deverá verificar o
funcionamento do descanso lateral e, se
necessário, deverá lubrificar o pivô do des-
canso lateral e as superfícies de contacto
de metal com metal.
PW000113
AV I S O
_ Caso o descanso lateral não se deslo-
que suavemente para cima e para baixo,
solicite a um concessionário Yamaha
que o verifique ou repare. _
PAU02939
Verificação da forquilha dianteira O estado e funcionamento da forquilha di-
anteira deverão ser verificados como se se-
gue nos intervalos especificados na tabela
de lubrificação e manutenção periódica.
Verificação do estado
PW000115
AV I S O
_ Apoie bem o motociclo para evitar o pe-
rigo deste tombar. _Verifique se os tubos internos estão arra-
nhados, danificados ou perdem demasiado
óleo em excesso.
Lubrificante recomendado:
Massa de lubrificação de sabão de
lítio (massa para todos os fins)
Lubrificante recomendado:
Massa de lubrificação de sabão de
lítio (massa para todos os fins)
P_5kr.book Page 28 Wednesday, October 4, 2000 7:04 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-29
6

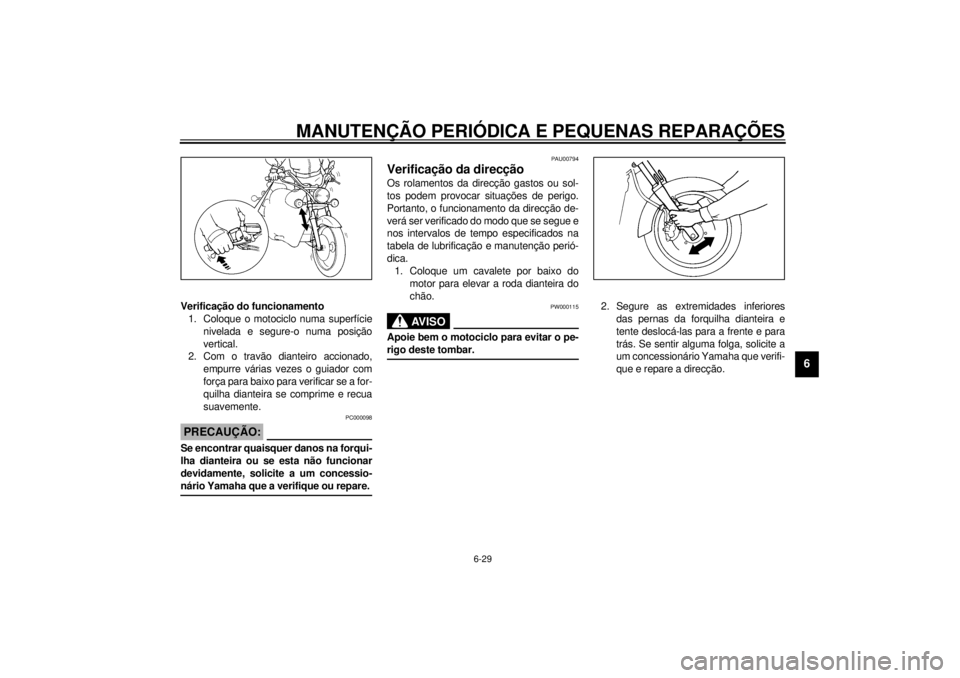

Verificação do funcionamento
1. Coloque o motociclo numa superfície
nivelada e segure-o numa posição
vertical.
2. Com o travão dianteiro accionado,
empurre várias vezes o guiador com
força para baixo para verificar se a for-
quilha dianteira se comprime e recua
suavemente.
PC000098
PRECAUÇÃO:_ Se encontrar quaisquer danos na forqui-
lha dianteira ou se esta não funcionar
devidamente, solicite a um concessio-
nário Yamaha que a verifique ou repare. _
PAU00794
Verificação da direcção Os rolamentos da direcção gastos ou sol-
tos podem provocar situações de perigo.
Portanto, o funcionamento da direcção de-
verá ser verificado do modo que se segue e
nos intervalos de tempo especificados na
tabela de lubrificação e manutenção perió-
dica.
1. Coloque um cavalete por baixo do
motor para elevar a roda dianteira do
chão.
PW000115
AV I S O
_ Apoie bem o motociclo para evitar o pe-
rigo deste tombar. _
2. Segure as extremidades inferiores
das pernas da forquilha dianteira e
tente deslocá-las para a frente e para
trás. Se sentir alguma folga, solicite a
um concessionário Yamaha que verifi-
que e repare a direcção.
P_5kr.book Page 29 Wednesday, October 4, 2000 7:04 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-30
6
PAU01144
Verificação dos rolamentos de
roda Os rolamentos de roda dianteiros e trasei-
ros têm de ser verificados nos intervalos de
tempo especificados na tabela de lubrifica-
ção e manutenção periódica. Se houver
uma folga no cubo da roda ou se a roda
não virar suavemente, solicite a um con-
cessionário Yamaha que verifique os rola-
mentos de roda.
PAU01271

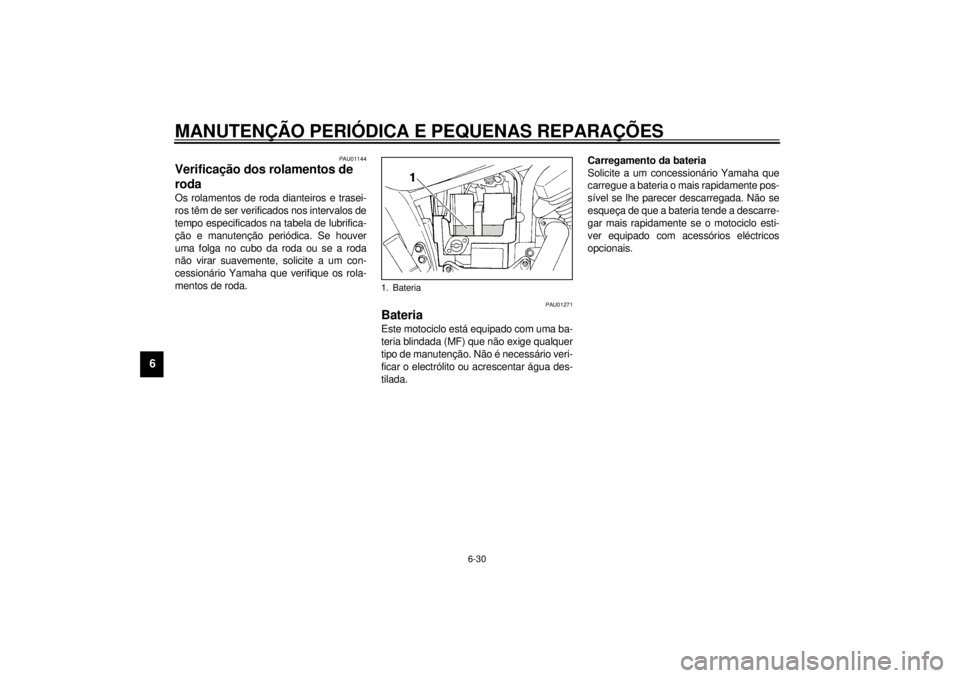

Bateria Este motociclo está equipado com uma ba-
teria blindada (MF) que não exige qualquer
tipo de manutenção. Não é necessário veri-
ficar o electrólito ou acrescentar água des-
tilada.Carregamento da bateria
Solicite a um concessionário Yamaha que
carregue a bateria o mais rapidamente pos-
sível se lhe parecer descarregada. Não se
esqueça de que a bateria tende a descarre-
gar mais rapidamente se o motociclo esti-
ver equipado com acessórios eléctricos
opcionais.1. Bateria
P_5kr.book Page 30 Wednesday, October 4, 2000 7:04 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-31
6
PW000116
AV I S O
_ l
O electrólito é venenoso e perigoso
pois contém ácido sulfúrico, o qual
provoca queimaduras graves. Evite
o contacto com a pele, os olhos ou
o vestuário e proteja sempre os
olhos quando trabalhar perto de
baterias. Em caso de contacto,
efectue os seguintes PRIMEIROS
SOCORROS.
• EXTERNO: Lave com água abun-
dante.
• INTERNO: Beba grandes quanti-
dades de água ou leite e chame
imediatamente um médico.
• OLHOS: Lave com água durante
15 minutos e procure imediata-
mente cuidados médicos.
l
As baterias produzem hidrogénio
explosivo. Por conseguinte, mante-
nha a bateria afastada de faíscas,
chamas, cigarros, etc. e assegure
ventilação suficiente quando a esti-
ver a carregar num espaço fecha-
do.
l
MANTENHA TODAS AS BATERIAS
FORA DO ALCANCE DAS CRIAN-
ÇAS.
_
Acondicionamento da bateria
1. Caso não pretenda conduzir o motoci-
clo durante mais de um mês, retire a
bateria, carregue-a totalmente e colo-
que-a num local fresco e seco.
2. Caso a bateria fique guardada duran-
te mais de dois meses, verifique-a
pelo menos uma vez por mês e, se
necessário, carregue-a totalmente.
3. Carregue totalmente a bateria antes
de a instalar.
PC000102
PRECAUÇÃO:_ l
Mantenha sempre a bateria carre-
gada. Guardar uma bateria descar-
regada poderá provocar danos
permanentes na bateria.
l
Para carregar uma bateria blindada
(MF), é necessário um carregador
de baterias especial (tensão cons-
tante). A utilização de um carrega-
dor de baterias convencional
danificará a bateria. Caso não te-
nha acesso a um carregador de ba-
terias blindadas (MF) solicite a um
concessionário Yamaha que carre-
gue a sua bateria.
_
P_5kr.book Page 31 Wednesday, October 4, 2000 7:04 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-32
6
PAU01749
Substituição dos fusíveis As caixas de fusíveis encontram-se por de-
trás do painel B. (Consulte a página 6-6
para obter instruções relativas aos procedi-
mentos de remoção e instalação do painel.)
Se um fusível estiver queimado, substitua-
o do modo seguinte.
1. Rode a chave para “OFF” e desligue o
circuito eléctrico em questão.2. Retire o fusível queimado e instale um
novo fusível com a amperagem espe-
cificada.
PC000103
PRECAUÇÃO:_ Não utilize um fusível com uma ampera-
gem superior à recomendada para evitar
provocar grandes danos no sistema
eléctrico e possivelmente um incêndio. _3. Rode a chave para “ON” e ligue o cir-
cuito eléctrico em questão para verifi-
car se o dispositivo funciona.
4. Caso o fusível se volte imediatamente
a queimar, solicite a um concessioná-
rio Yamaha que verifique o sistema
eléctrico.

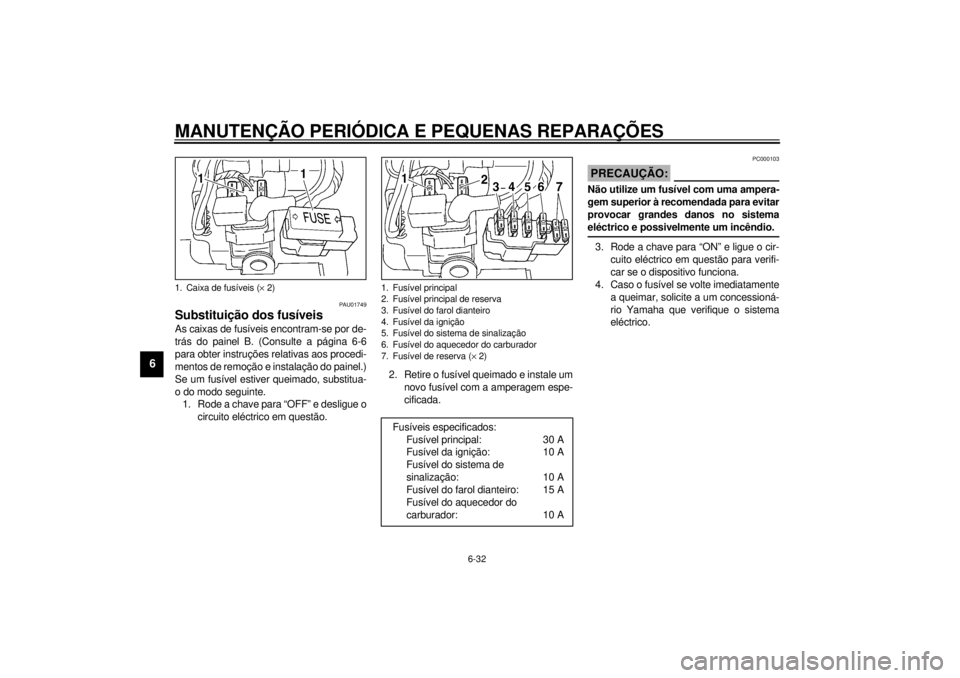

1. Caixa de fusíveis (´ 2)
1. Fusível principal
2. Fusível principal de reserva
3. Fusível do farol dianteiro
4. Fusível da ignição
5. Fusível do sistema de sinalização
6. Fusível do aquecedor do carburador
7. Fusível de reserva (´ 2)
Fusíveis especificados:
Fusível principal: 30 A
Fusível da ignição: 10 A
Fusível do sistema de
sinalização: 10 A
Fusível do farol dianteiro: 15 A
Fusível do aquecedor do
carburador: 10 A
P_5kr.book Page 32 Wednesday, October 4, 2000 7:04 PM
