FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-5
3
PAU00143
Interruptor de arranque “ ”
Prima este interruptor para pôr o motor a
trabalhar com o motor de arranque.
PC000005
PRECAUÇÃO:_ Consulte a página 5-1 para obter instru-
ções relativas ao arranque antes de co-
locar o motor em funcionamento. _
PAU00152
Alavanca da embraiagem A alavanca da embraiagem situa-se no pu-
nho esquerdo do guiador. Para desengatar
a embraiagem, puxe a alavanca em direc-
ção ao punho do guiador. Para engatar a
embraiagem, liberte a alavanca. A alavan-
ca deverá ser premida rapidamente e liber-
tada lentamente para obter uma utilização
suave da mesma.
A alavanca da embraiagem está equipada
com um interruptor, o qual faz parte do sis-
tema de corte do circuito de ignição. (Con-
sulte a página 3-11 para obter uma
explicação sobre o sistema de corte do cir-
cuito de ignição.)
PAU00157
Pedal de mudança de
velocidades O pedal de mudança de velocidades situa-
se no lado esquerdo do motor e é utilizado
em conjunto com a alavanca da embraia-
gem para mudar as velocidades na caixa
de transmissão contínua de 5-velocidades
instalada neste motociclo.
1. Alavanca da embraiagem
1. Pedal de mudança de velocidades
P_5kr.book Page 5 Wednesday, October 4, 2000 7:04 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-6
3
PAU00158
Alavanca do travão A alavanca do travão situa-se no punho di-
reito do guiador. Para accionar o travão da
frente, puxe a alavanca em direcção ao pu-
nho do guiador.
PAU00162
Pedal do travão O pedal do travão situa-se no lado direito
do motociclo. Para accionar o travão trasei-
ro, pressione o pedal do travão.

PAU03756
Tampa do depósito de
combustível Remoção da tampa do depósito de com-
bustível
Introduza a chave na fechadura e rode-a
1/4 de volta no sentido dos ponteiros do re-
lógio. A fechadura abrir-se-á e a tampa do
depósito de combustível pode ser removi-
da.
Instalação da tampa do depósito de
combustível
1. Coloque a tampa do depósito de com-
bustível, empurrando-a com a chave
inserida na fechadura.
2. Rode a chave no sentido contrário ao
dos ponteiros do relógio para a posi-
ção original e retire-a.

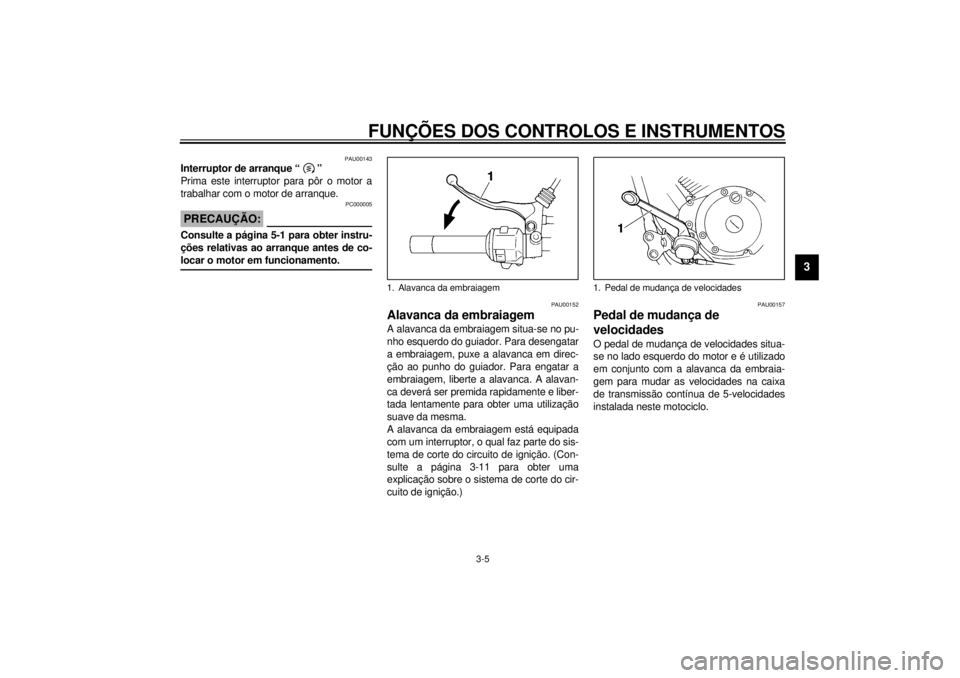

1. Alavanca do travão
1. Pedal do travão
1. Desbloqueie.
P_5kr.book Page 6 Wednesday, October 4, 2000 7:04 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-7
3
NOTA:_ A tampa do depósito de combustível não
poderá ser colocada a não ser que a chave
esteja na respectiva fechadura. Para além
disso, a chave não pode ser removida se a
tampa não estiver devidamente colocada e
fechada. _
PWA00032
AV I S O
_ Certifique-se de que a tampa do depósi-
to de combustível está devidamente ins-
talada antes de conduzir o motociclo. _
PAU01183
Combustível Certifique-se de que existe combustível su-
ficiente no depósito. Ateste o depósito de
combustível até ao fundo do tubo de enchi-
mento conforme ilustrado na imagem.
PW000130
AV I S O
_ l
Não encha demasiado o depósito
de combustível, caso contrário este
pode transbordar quando o com-
bustível aquecer e expandir.
l
Evite derramar combustível no mo-
tor quente.
_
PAU00185
PRECAUÇÃO:_ Limpe imediatamente qualquer combus-
tível derramado com um pano macio
seco e limpo, uma vez que o combustí-
vel poderá deteriorar as superfícies pin-
tadas ou plásticas. _
PAU00191
NOTA:_ Se ouvir um som de batimento (ou sibilan-
te), utilize gasolina de uma marca diferente
ou com um índice de octano superior. _

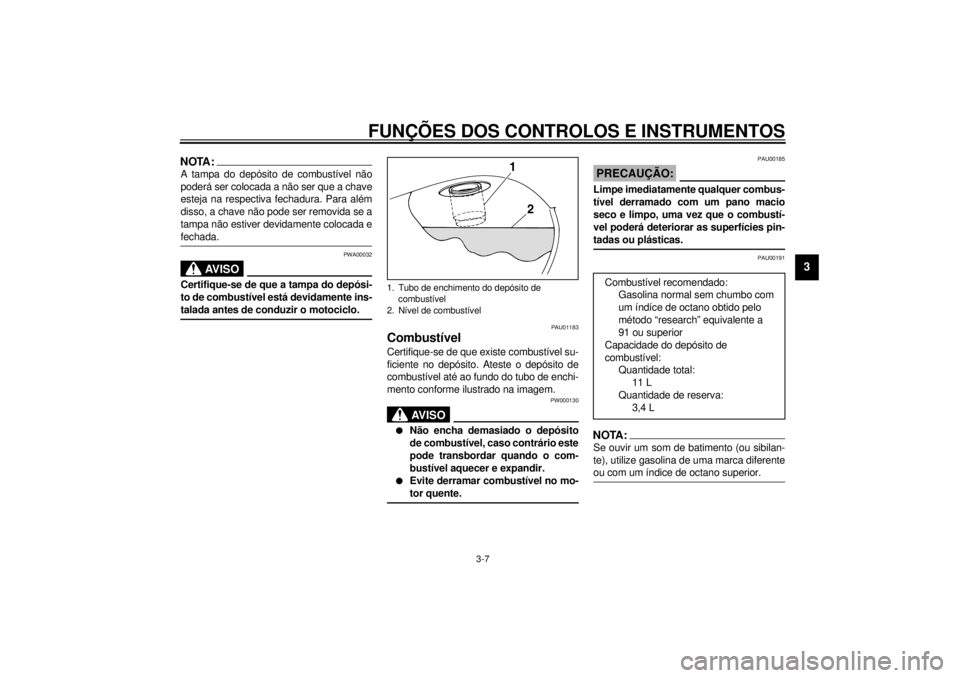

1. Tubo de enchimento do depósito de
combustível
2. Nível de combustível
Combustível recomendado:
Gasolina normal sem chumbo com
um índíce de octano obtido pelo
método “research” equivalente a
91 ou superior
Capacidade do depósito de
combustível:
Quantidade total:
11 L
Quantidade de reserva:
3,4 L
P_5kr.book Page 7 Wednesday, October 4, 2000 7:04 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-8
3
PAU03236
Torneira de combustível Este motociclo está equipado com uma tor-
neira de combustível de pressão negativa.
A torneira de combustível fornece combus-
tível a partir do depósito aos carburadores
enquanto efectua a filtragem.
As posições da alavanca da torneira de
combustível são explicadas como se segue
e ilustradas nas figuras.
LIGADO (ON)
Com a alavanca da torneira de combustível
nesta posição, o combustível passa para o
carburador quando o motor está a traba-
lhar. Vire a alavanca da torneira de com-
bustível para esta posição quando colocar
o motor em funcionamento e quando con-
duzir.RES
Isto indica reserva. Com a alavanca da tor-
neira de combustível nesta posição, é dis-
ponibilizada a reserva do combustível. Vire
rapidamente a alavanca da torneira de
combustível para esta posição se ficar sem
combustível durante a viagem, caso con-
trário o motor poderá deixar de trabalhar e
terá de ser injectado combustível para faci-
litar o arranque do motor (consulte “PRI”).
Depois de virar a alavanca da torneira de
combustível para “RES”, reabasteça o mais
brevemente possível e certifique-se de que
vira a alavanca da torneira de combustível
novamente para “ON”!PRI
Isto indica injecção de combustível. Com a
alavanca da torneira de combustível nesta
posição, pode ser injectado combustível
para facilitar o arranque do motor. Vire a
alavanca da torneira de combustível para
esta posição quando tiver deixado o motor
ficar sem combustível. Ao fazê-lo envia
combustível directamente para o carbura-
dor, o que facilitará o arranque. Depois do
motor ter sido colocado em funcionamento,
certifique-se de que vira a alavanca para
“ON” (ou “RES” caso ainda não tenha rea-
bastecido). 1. Marca de seta posicionada sobre “ON”ON: Posição normal
1. Marca de seta posicionada sobre “RES”RES: Posição reserva
1. Marca de seta posicionada sobre “PRI”PRI: Posição injectora
P_5kr.book Page 8 Wednesday, October 4, 2000 7:04 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-9
3
PAU02976
Alavanca do motor de arranque
(afogador) O arranque de um motor frio exige uma
misture de ar e combustível mais rica, a
qual é fornecida pelo motor de arranque
(afogador).
Desloque a alavanca na direcção
a para li-
gar o motor de arranque (afogador).
Desloque a alavanca na direcção
b para
desligar o motor de arranque (afogador).
PAU00260
Suporte do capacete Para abrir o suporte do capacete, introduza
a chave na fechadura e rode-a conforme
ilustrado.
Para fechar o suporte do capacete, colo-
que-o na posição original e depois retire a
chave.
PW000030
AV I S O
_ Nunca conduza com um capacete preso
no suporte do capacete, uma vez que
este pode bater em objectos, provocan-
do perda de controlo e possivelmente
um acidente. _
1. Alavanca do motor de arranque (afogador)
1. Suporte do capacete
2. Desbloqueie.
P_5kr.book Page 9 Wednesday, October 4, 2000 7:04 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-10
3
PAU00300
Ajuste dos amortecedores de
choques com mola Todos os amortecedores de choques com
mola estão equipados com um anel ajusta-
dor de precarga da mola.
PC000015
PRECAUÇÃO:_ Nunca tente rodar um mecanismo ajus-
tador para além do ponto de afinação
máximo ou mínimo. _
PW000040
AV I S O
_ Ajuste sempre, e de igual modo, ambos
os amortecedores de choques com mo-
la, caso contrário poderá resultar numa
fraca capacidade de manobra e perda de
estabilidade. _
Ajuste a precarga da mola como se segue.
Para aumentar a precarga da mola e assim
tornar a suspensão mais dura, rode o anel
ajustador de cada amortecedor de choques
com mola na direcção
a. Para reduzir a
precarga da mola e assim tornar a suspen-
são mais mole, rode o anel ajustador em
cada amortecedor de choques com mola
na direcção
b.NOTA:_ Alinhe o entalhe adequado do anel ajusta-
dor com o indicador de posição no amorte-
cedor de choques. _
CI-01P

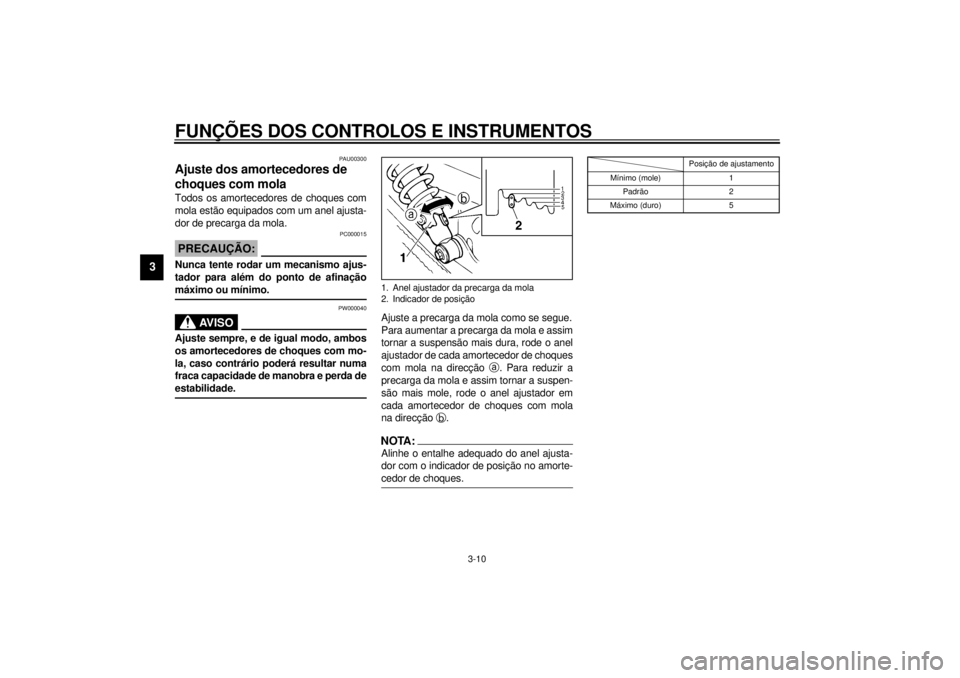

1. Anel ajustador da precarga da mola
2. Indicador de posição
Posição de ajustamento
Mínimo (mole) 1
Padrão 2
Máximo (duro) 5
P_5kr.book Page 10 Wednesday, October 4, 2000 7:04 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-11
3
PAU00330
Descanso lateral O descanso lateral situa-se no lado esquer-
do do chassis. Suba ou desça o descanso
lateral com o pé enquanto segura o motoci-
clo direito. NOTA:_ O interruptor incorporado do descanso late-
ral faz parte do sistema de corte do circuito
de ignição, que corta a ignição em determi-
nadas situações. (Procure a seguir uma ex-
plicação sobre o sistema de corte do
circuito de ignição.) _
PW000044
AV I S O
_ O motociclo não deve ser conduzido
com o descanso lateral para baixo, nem
se o descanso lateral não puder ser de-
vidamente recolhido para cima (ou não
fique em cima), caso contrário o descan-
so lateral pode entrar em contacto com
o solo e distrair o condutor, resultando
numa possível perda de controlo. O sis-
tema de corte do circuito de ignição da
Yamaha foi concebido para lembrar ao
utilizador que lhe cabe levantar o des-
canso lateral antes de arrancar. Por con-
seguinte, verifique este sistema
regularmente conforme descrito abaixo
e, caso não funcione devidamente, soli-
cite a reparação do mesmo a um con-
cessionário Yamaha. _
PAU03720
Sistema de corte do circuito de
ignição O sistema de corte do circuito de ignição
(composto pelo interruptor do descanso la-
teral, o interruptor da embraiagem e o inter-
ruptor de ponto morto) apresenta as
seguintes funções.l
Evita o arranque quando a transmis-
são está engrenada e o descanso la-
teral está para cima, mas a alavanca
da embraiagem não está a ser premi-
da.
l
Evita o arranque quando a transmis-
são está engrenada e a alavanca da
embraiagem está a ser premida, mas
o descanso lateral ainda está para
baixo.
l
Desliga o motor quando a transmis-
são está engrenada e o descanso la-
teral é colocado em baixo.
Verifique periodicamente o funcionamento
do sistema de corte do circuito de ignição
em conformidade com o procedimento que
se segue.
PW000045
AV I S O
_ Caso se verifique uma avaria, solicite a
um concessionário Yamaha que verifique
o sistema antes de conduzir o motociclo. _
P_5kr.book Page 11 Wednesday, October 4, 2000 7:04 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-12
3
CD-01P
Com o motor desligado:
1. Mova o cavalete lateral para baixo.
2. Certifique-se de que o interruptor de paragem do
motor esteja regulado em “ ”.
3. Rode a chave até “ON”.
4. Comute a transmissão para o ponto morto.
5. Carregue no interruptor de arranque.
O motor dá o arranque?
O interruptor de ponto morto pode estar
defeituoso.
A motocicleta não deve ser conduzida até
que seja inspeccionada por um
concessionário Yamaha.
Com o motor ainda a funcionar:
6. Mova o cavalete lateral para cima.
7. Mantenha a alavanca da embraiagem puxada.
8. Engate a transmissão.
9. Mova o cavalete lateral para baixo.
O motor afoga?Após o afogamento do motor:
10. Mova o cavalete lateral para cima.
11. Mantenha a alavanca da embraiagem puxada.
12. Carregue no interruptor de arranque.
O motor dá o arranque?
O interruptor do cavalete lateral pode estar
defeituoso.
A motocicleta não deve ser conduzida até
que seja inspeccionada por um
concessionário Yamaha.O interruptor da embraiagem pode estar
defeituoso.
A motocicleta não deve ser conduzida até
que seja inspeccionada por um
concessionário Yamaha.
NÃO
NOTA:Esta inspecção é mais fidedigna se executada
com um motor aquecido.
SIMSIM NÃO
O sistema está bem.
A motocicleta pode ser
conduzida.
SIM NÃO
P_5kr.book Page 12 Wednesday, October 4, 2000 7:04 PM
