2001 YAMAHA XVS250 Manual de utilização (in Portuguese)

6-1
6
PAU00462
6-MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
PAU00464
A segurança é uma obrigação do proprietá-
rio. A inspecção, ajuste e lubrificação perió-
dicos manterão o seu veículo no estado
mais seguro e eficiente possível. Os pontos
mais importantes de inspecção, ajuste e lu-
brificação são explicados nas páginas a se-
guir.
Os intervalos especificados na tabela de lu-
brificação e manutenção periódica deverão
ser apenas considerados como um guia
geral em condições normais de condução.
No entanto, DEPENDENDO DAS CONDI-
ÇÕES CLIMÁTICAS, DO TERRENO, DA
LOCALIZAÇÃO GEOGRÁFICA E DA UTI-
LIZAÇÃO INDIVIDUAL, OS INTERVALOS
DE MANUTENÇÃO PODERÃO TER DE
SER REDUZIDOS.
PW000060
AV I S O
_ Se não estiver familiarizado com o tra-
balho de manutenção do motociclo, so-
licite a um concessionáro Yamaha que o
efectue. _
PAU01175

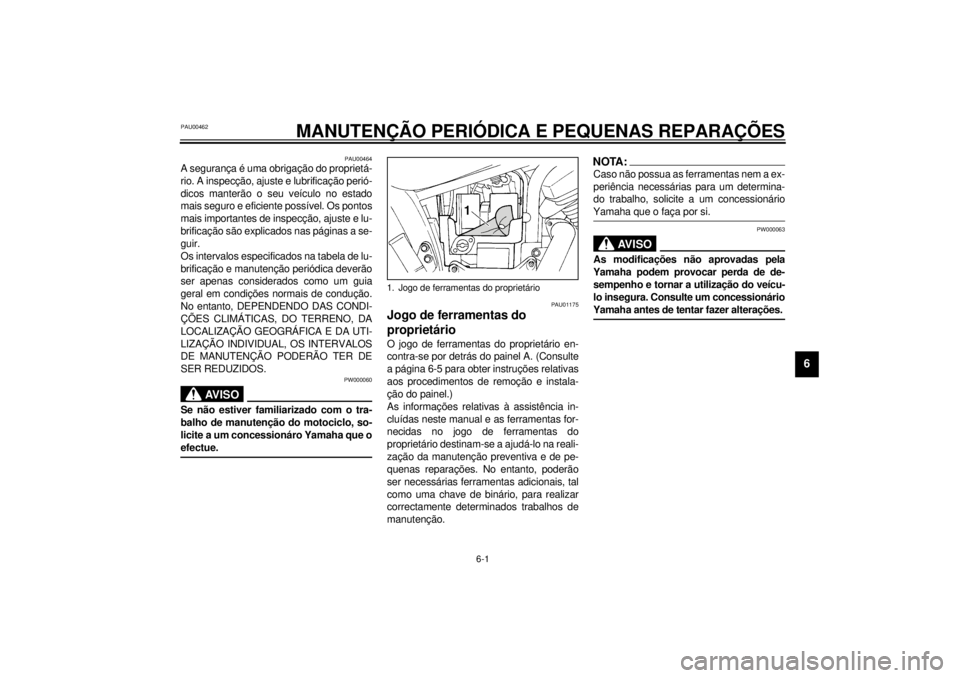

Jogo de ferramentas do
proprietário O jogo de ferramentas do proprietário en-
contra-se por detrás do painel A. (Consulte
a página 6-5 para obter instruções relativas
aos procedimentos de remoção e instala-
ção do painel.)
As informações relativas à assistência in-
cluídas neste manual e as ferramentas for-
necidas no jogo de ferramentas do
proprietário destinam-se a ajudá-lo na reali-
zação da manutenção preventiva e de pe-
quenas reparações. No entanto, poderão
ser necessárias ferramentas adicionais, tal
como uma chave de binário, para realizar
correctamente determinados trabalhos de
manutenção.
NOTA:_ Caso não possua as ferramentas nem a ex-
periência necessárias para um determina-
do trabalho, solicite a um concessionário
Yamaha que o faça por si. _
PW000063
AV I S O
_ As modificações não aprovadas pela
Yamaha podem provocar perda de de-
sempenho e tornar a utilização do veícu-
lo insegura. Consulte um concessionário
Yamaha antes de tentar fazer alterações. _
1. Jogo de ferramentas do proprietário
P_5kr.book Page 1 Wednesday, October 4, 2000 7:04 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-2
6
PAU03685
Tabela de lubrificação e manutenção periódica
NOTA:_ l
As verificações anuais deverão ser efectuadas todos os anos, excepto se for efectuada uma manutenção com base na
quilometragem.
l
A partir dos 50.000 km, repita os intervalos de manutenção começando a partir dos 10.000 km.
l
Visto os itens marcados com asterisco exigirem a utilização de ferramentas, dados e capacidades técnicas especiais, solicite assis-
tência a um concessionário Yamaha.
_CP-03PN°. ELEMENTO TRABALHO DE VERIFICAÇÃO OU MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
(´
1.000 km)VERIFICA-
ÇÃO
ANUAL
1 10203040
1*Tubo de combustível• Verifique se existem fendas ou danos nos tubos de combustível
e no tubo a vácuo.ÖÖÖÖ Ö
2*Filtro de combustível
• Verifique o estado.ÖÖ
3 Velas de ignição• Verifique o estado.
• Limpe e regule novamente a distância do eléctrodo.ÖÖ
• Substitua.ÖÖ
4*Válvulas• Verifique a folga das válvulas.
• Ajuste.ÖÖÖÖ
5 Elemento do filtro de ar•Limpe.ÖÖ
• Substitua.ÖÖ
6Embraiagem• Verifique o funcionamento.
• Ajuste.ÖÖÖÖÖ
7*Travão dianteiro• Verifique o funcionamento, o nível de óleo e se existem fugas
de óleo no veículo. (Consulte a NOTA na página 6-4.)ÖÖÖÖÖ Ö
• Substitua as pastilhas do travão. Sempre que gastas até ao limite
8*Travão traseiro• Verifique o funcionamento e ajuste a folga do pedal do travão.ÖÖÖÖÖ Ö
• Substitua as sapatas do travão. Sempre que gastas até ao limite
9*Tubo do travão• Verifique se apresenta fendas ou danos.ÖÖÖÖ Ö
• Substitua. (Consulte a NOTA na página 6-4.) A cada 4 anos
P_5kr.book Page 2 Wednesday, October 4, 2000 7:04 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-3
6
10
*Rodas• Verifique se estão empenadas, o aperto dos raios e se
apresentam danos.
• Aperte os raios, caso necessário.ÖÖÖÖ
11*Pneus• Verifique a profundidade do piso e se possuem danos.
• Substitua, caso necessário.
• Verifique a pressão do ar.
• Corrija, caso necessário.ÖÖÖÖ
12*Rolamentos de roda
• Verifique se os rolamentos possuem folga ou danos.ÖÖÖÖ
13*Braço oscilante• Verifique o funcionamento e se possui folga excessiva.ÖÖÖÖ
• Aplique massa de lubrificação de dissulfide molibdénio. A cada 50.000 km
14 Corrente de transmissão• Verifique a folga da corrente.
• Certifique-se de que a roda traseira está devidamente alinhada.
• Limpe e lubrifique.A cada 1.000 km e depois de lavar o motociclo ou
conduzi-lo à chuva.
15*Rolamentos da direcção• Verifique a folga dos rolamentos e se existe rigidez na direcção.ÖÖÖÖÖ
• Aplique massa de lubrificação de sabão de lítio. A cada 20.000 km
16*Fixadores do chassis• Certifique-se de que todas as porcas, cavilhas e parafusos
estão devidamente apertados.ÖÖÖÖ Ö
17 Descanso lateral• Verifique o funcionamento.
• Lubrifique.ÖÖÖÖ Ö
18*Interruptor do descanso
lateral• Verifique o funcionamento.ÖÖÖÖÖ Ö
19*Forquilha dianteira
• Verifique o funcionamento e se existem fugas de óleo.ÖÖÖÖ
20*Amortecedores de
choques traseiros• Verifique o funcionamento e se os amortecedores de choques
apresentam fugas de óleo.ÖÖÖÖ
21*Carburador• Verifique o funcionamento do motor de arranque (afogador).
• Ajuste a velocidade de ralenti do motor.ÖÖÖÖÖ Ö
22 Óleo do motor
• Substitua.ÖÖÖÖÖ Ö
23Elemento do filtro de óleo
do motor• Substitua.ÖÖÖ
24*Interruptores dos travões
dianteiro e traseiro• Verifique o funcionamento.ÖÖÖÖÖ Ö N°. ELEMENTO TRABALHO DE VERIFICAÇÃO OU MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
(´
1.000 km)VERIFICA-
ÇÃO
ANUAL
1 10203040
P_5kr.book Page 3 Wednesday, October 4, 2000 7:04 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-4
6
PAU03541
NOTA:_l
O filtro de ar exige uma assistência mais frequente se conduzir o veículo em áreas invulgarmente húmidas ou poeirentas.
l
Assistência do travão hidráulico
• Verifique regularmente e, se necessário, ajuste o nível de líquido do travão.
• Substitua os componentes internos do cilindro mestre e pinça do travão, e mude o líquido do travão de dois em dois anos.
• Substitua os tubos do travão de quatro em quatro anos e caso apresentem fendas ou estejam danificados.
_25 Peças móveis e cabos
• Lubrifique.ÖÖÖÖ Ö
26
*Sistema de indução de ar• Verifique se existem danos na válvula de corte de ar e na
válvula por diapasão.
• Substitua todo o sistema de indução de ar, caso necessário.ÖÖÖÖ Ö
27*Luzes, sinais e
interruptores• Verifique o funcionamento.
• Ajuste o feixe do farol dianteiro.ÖÖÖÖÖ Ö N°. ELEMENTO TRABALHO DE VERIFICAÇÃO OU MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
(´
1.000 km)VERIFICA-
ÇÃO
ANUAL
1 10203040
P_5kr.book Page 4 Wednesday, October 4, 2000 7:04 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-5
6
PAU01122

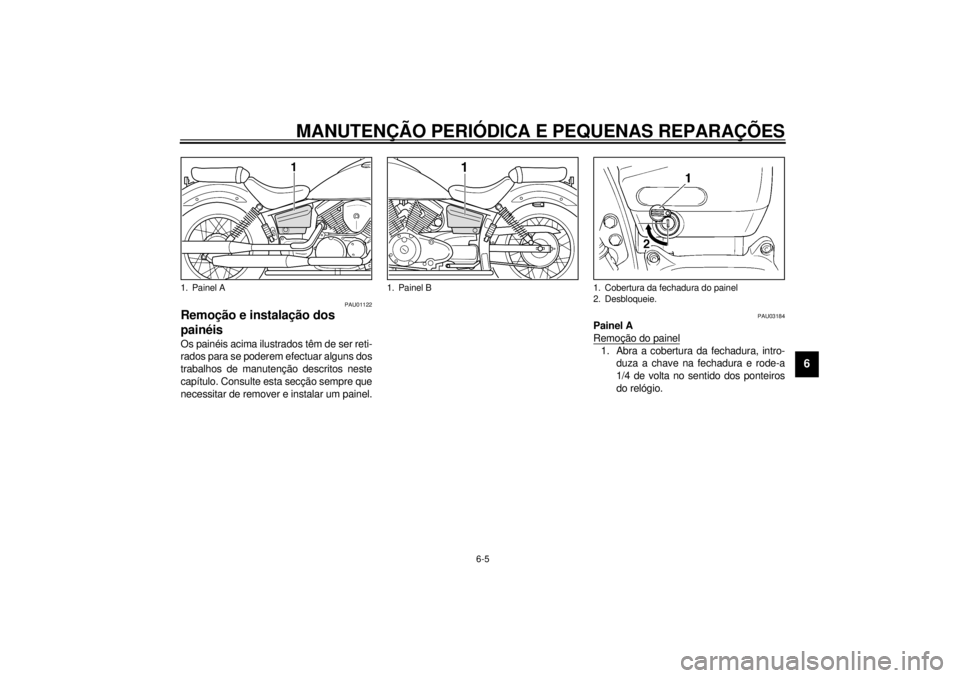

Remoção e instalação dos
painéis Os painéis acima ilustrados têm de ser reti-
rados para se poderem efectuar alguns dos
trabalhos de manutenção descritos neste
capítulo. Consulte esta secção sempre que
necessitar de remover e instalar um painel.
PAU03184
Painel A
Remoção do painel1. Abra a cobertura da fechadura, intro-
duza a chave na fechadura e rode-a
1/4 de volta no sentido dos ponteiros
do relógio.
1. Painel A
1. Painel B
1. Cobertura da fechadura do painel
2. Desbloqueie.
P_5kr.book Page 5 Wednesday, October 4, 2000 7:04 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-6
6

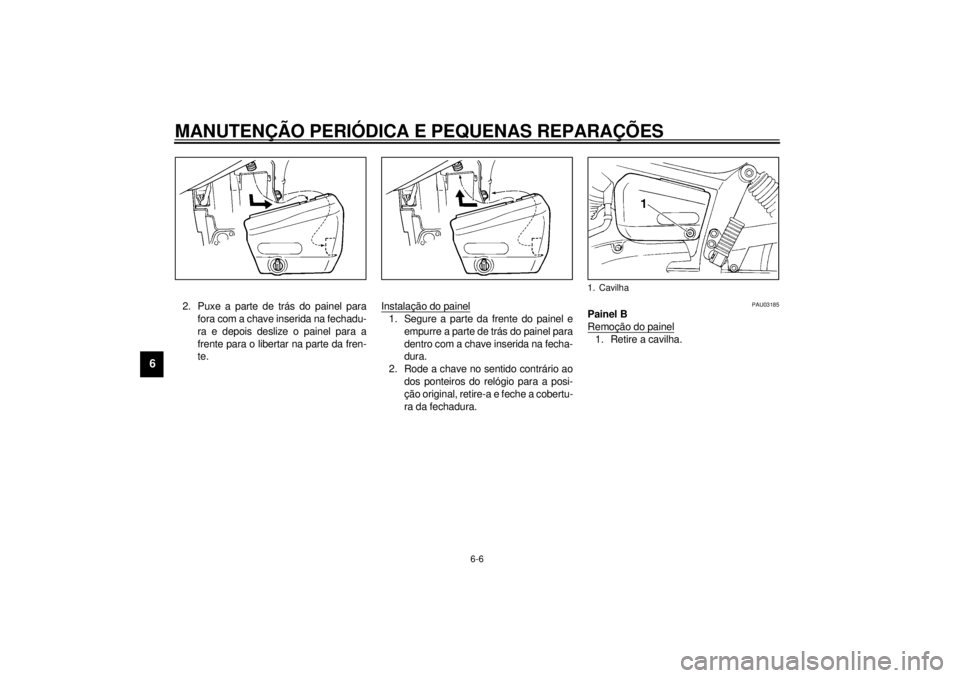

2. Puxe a parte de trás do painel para
fora com a chave inserida na fechadu-
ra e depois deslize o painel para a
frente para o libertar na parte da fren-
te.Instalação do painel
1. Segure a parte da frente do painel e
empurre a parte de trás do painel para
dentro com a chave inserida na fecha-
dura.
2. Rode a chave no sentido contrário ao
dos ponteiros do relógio para a posi-
ção original, retire-a e feche a cobertu-
ra da fechadura.
PAU03185
Painel B
Remoção do painel1. Retire a cavilha.1. Cavilha
P_5kr.book Page 6 Wednesday, October 4, 2000 7:04 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-7
6
2. Puxe a parte de trás do painel para
fora e deslize o painel para a frente
para o libertar na parte da frente.Instalação do painel
1. Segure a parte da frente do painel e
depois empurre a parte de trás para
dentro.
2. Coloque a cavilha.
P_5kr.book Page 7 Wednesday, October 4, 2000 7:04 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-8
6
PAU03329
Verificação das velas de ignição As velas de ignição são componentes im-
portantes do motor que são fáceis de verifi-
car. Uma vez que o calor e os resíduos
provocarão a erosão lenta da vela de igni-
ção, as velas de ignição deverão ser remo-
vidas e verificadas de acordo com a tabela
de lubrificação e manutenção periódica.
Para além disso, o estado das velas de ig-
nição pode revelar o estado do motor.

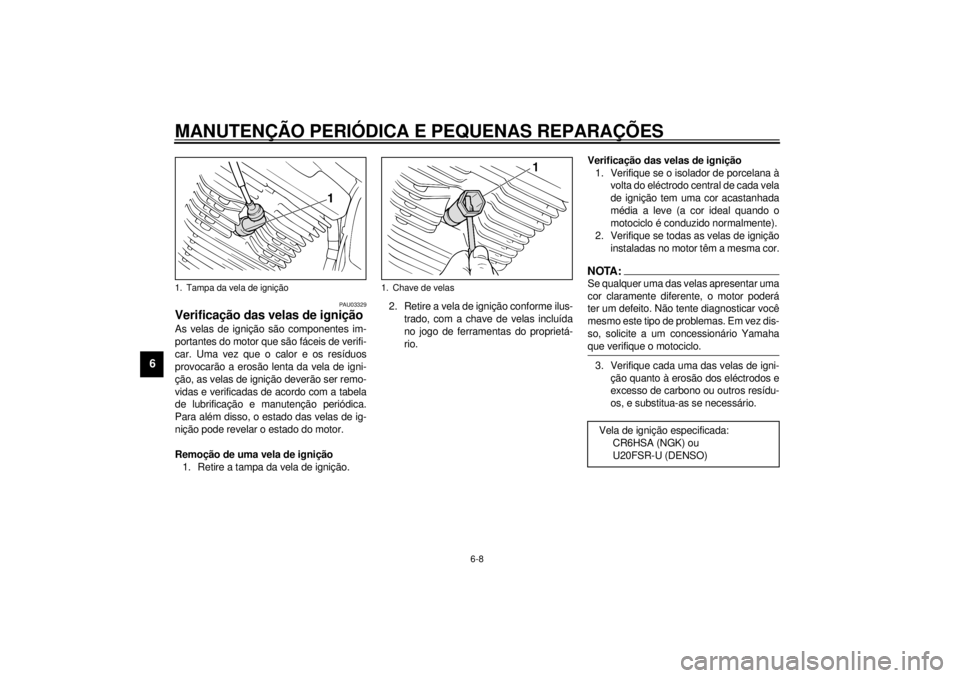

Remoção de uma vela de ignição
1. Retire a tampa da vela de ignição.2. Retire a vela de ignição conforme ilus-
trado, com a chave de velas incluída
no jogo de ferramentas do proprietá-
rio.Verificação das velas de ignição
1. Verifique se o isolador de porcelana à
volta do eléctrodo central de cada vela
de ignição tem uma cor acastanhada
média a leve (a cor ideal quando o
motociclo é conduzido normalmente).
2. Verifique se todas as velas de ignição
instaladas no motor têm a mesma cor.
NOTA:_ Se qualquer uma das velas apresentar uma
cor claramente diferente, o motor poderá
ter um defeito. Não tente diagnosticar você
mesmo este tipo de problemas. Em vez dis-
so, solicite a um concessionário Yamaha
que verifique o motociclo. _3. Verifique cada uma das velas de igni-
ção quanto à erosão dos eléctrodos e
excesso de carbono ou outros resídu-
os, e substitua-as se necessário.
1. Tampa da vela de ignição
1. Chave de velas
Vela de ignição especificada:
CR6HSA (NGK) ou
U20FSR-U (DENSO)
