2001 YAMAHA XVS1100 Manuale de Empleo (in Spanish)

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3
Interruptor principal/bloqueo de la dirección ................................................ 3-1
Luces indicadoras y de advertencia ............................................................... 3-2
Unidad velocímetro ....................................................................................... 3-3
Alarma antirrobo (opcional) .......................................................................... 3-4
Interruptores del manillar .............................................................................. 3-4
Maneta de embrague ..................................................................................... 3-5
Pedal de cambio (XVS1100) .......................................................................... 3-6
Pedal de cambio (XVS1100A) ....................................................................... 3-6
Maneta de freno ............................................................................................. 3-6
Pedal de freno ................................................................................................ 3-7
Tapón del depósito de gasolina ..................................................................... 3-7
Gasolina ......................................................................................................... 3-8
Grifo de gasolina ........................................................................................... 3-9
Palanca del estárter (estrangulador) ............................................................. 3-10
Asientos (XVS1100) .................................................................................... 3-11
Asientos (XVS1100A) ................................................................................. 3-12
Portacascos .................................................................................................. 3-13
Compartimiento porta objetos ..................................................................... 3-14
Ajuste del conjunto amortiguador ............................................................... 3-15
Soportes de la correa del equipaje ............................................................... 3-18
Caballete lateral ........................................................................................... 3-18
Sistema de corte del circuito de encendido ................................................. 3-19
S_5pb.book Page 1 Thursday, October 5, 2000 2:09 PM

3-1
3
SAU00027
3-FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
SAU00029
Interruptor principal/bloqueo de la
dirección El interruptor principal/bloqueo de la dirección
controla los sistemas de encendido y luces y se
utiliza para bloquear la dirección. A continua-
ción se describen las diferentes posiciones.
SAU00036
ABIERTO (ON)
Todos los sistemas eléctricos reciben tensión y
se puede arrancar el motor. La llave no se puede
extraer.
SAU00038
CERRADO (OFF)
Todos los sistemas eléctricos están desactiva-
dos. Se puede extraer la llave.
SAU00040
CERRADO (LOCK)
La dirección está bloqueada y todos los sistemas
eléctricos están desactivados. Se puede extraer
la llave.
Para bloquear la dirección1. Gire el manillar completamente a la iz-
quierda.
2. Empuje la llave desde la posición “OFF” y
luego gírela a la posición “LOCK” sin de-
jar de empujarla.
3. Extraiga la llave.
Para desbloquear la direcciónEmpuje la llave y luego gírela a la posi-
ción“OFF” sin dejar de empujarla.
SW000016
ADVERTENCIA
@ No gire nunca la llave a las posiciones “OFF”
o “LOCK” con la motocicleta en movimien-
to; de lo contrario los sistemas eléctricos se
desconectarán, lo que puede provocar la pér-
dida de control o un accidente. Asegúrese de
que la motocicleta esté parada antes de girar
la llave a las posiciones “OFF” o “LOCK”. @1. Empujar.
2. Girar.
S_5pb.book Page 1 Thursday, October 5, 2000 2:09 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-2
3
SAU01590
(Estacionamiento)
La dirección está bloqueada y el piloto trasero y
la luz de posición están encendidos, pero el resto
de los sistemas eléctricos están desactivados. Se
puede extraer la llave.
La dirección debe estar bloqueada para poder
girar la llave a la posición “ ”.
SCA00043
ATENCION:@ No utilice la posición de estacionamiento du-
rante un periodo de tiempo prolongado; de lo
contrario puede descargarse la batería. @
SAU03034
Luces indicadoras y de advertencia
SAU03201
Luz de aviso del nivel de aceite “ ”
Esta luz de aviso se enciende cuando el nivel de
aceite del motor está bajo.
El circuito eléctrico de la luz de aviso puede
comprobarse según el procedimiento siguiente.
1 Sitúe el interruptor de paro del motor en
posición “ ” y gire la llave a la posición
“ON”.
2. Ponga la transmisión en punto muerto o
tire de la maneta de embrague.3. Pulse el interruptor de arranque. Si la luz
de aviso no se enciende mientras pulsa el
interruptor de arranque, haga revisar el cir-
cuito eléctrico en un concesionario
Yamaha.
NOTA:@ Incluso si el nivel de aceite es suficiente, la luz
de aviso puede parpadear al conducir por una
cuesta o durante las aceleraciones o desacelera-
ciones bruscas, pero esto no es un fallo. @
SAU00061
Luz indicadora de punto muerto “ ”
Esta luz indicadora se enciende cuando la trans-
misión se encuentra en posición de punto muer-
to.
SAU00057
Luz indicadora de intermitencia “ ”
Esta luz indicadora parpadea cuando se empuja
el interruptor de intermitencia hacia la izquierda
o hacia la derecha.
1. Luz de aviso del nivel de aceite “ ”
2. Luz indicadora de punto muerto “ ”
3. Luz indicadora de intermitencia “ ”
4. Luz de aviso de avería del motor “ ”
5. Testigo de luce de carretera “ ”
S_5pb.book Page 2 Thursday, October 5, 2000 2:09 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-3
3
SAU03192
Luz de aviso de avería del motor “ ”
Esta luz de aviso se enciende o parpadea cuando
un circuito eléctrico de control del motor está
averiado. Cuando ocurra esto, haga revisar el
sistema de autodiagnóstico en un concesionario
Yamaha.
El circuito eléctrico de la luz de aviso puede
comprobarse según el procedimiento siguiente.
1. Sitúe el interruptor de paro del motor en
posición “ ”.
2. Gire la llave a la posición “ON”. Si la luz
de aviso no se enciende haga revisar el cir-
cuito eléctrico en un concesionario
Yamaha.
SAU00063
Testigo de luces de carretera “ ”
Este testigo se enciende cuando están conecta-
das las luces de carretera.
SAU03193
Unidad velocímetro La unidad velocímetro está dotada de un cuenta-
kilómetros digital y un cuentakilómetros par-
cial. El velocímetro muestra la velocidad de
desplazamiento. El cuentakilómetros muestra la
distancia total recorrida. El cuentakilómetros
parcial muestra la distancia recorrida desde que
se puso a cero por última vez.
Pulsando el botón “TRIP” la indicación cambia
entre cuentakilómetros “ODO” y cuentakilóme-
tros parcial “TRIP”.Para poner el cuentakilómetros parcial a cero,
selecciónelo pulsando el botón “TRIP”; segui-
damente pulse de nuevo el botón “TRIP” y man-
téngalo pulsado durante al menos un segundo.
El cuentakilómetros parcial puede utilizarse
para estimar la distancia que se puede recorrer
con un depósito lleno de gasolina. Esta informa-
ción le permitirá planificar en el futuro las para-
das para repostar.
NOTA:@ Esta motocicleta no está equipada con un tacó-
metro; sin embargo, incorpora un limitador de
velocidad que le impide sobrepasar aproxima-
damente 6.800 r/min y 175 km/h. @
1. Botón de “TRIP”
2. Cuentakilómetros/cuentakilómetros parcial
S_5pb.book Page 3 Thursday, October 5, 2000 2:09 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-4
3
SAU00109
Alarma antirrobo (opcional) Esta motocicleta puede equiparse con una alar-
ma antirrobo opcional en un concesionario
Yamaha. Para más información, póngase en
contacto con un concesionario Yamaha.
SAU00118

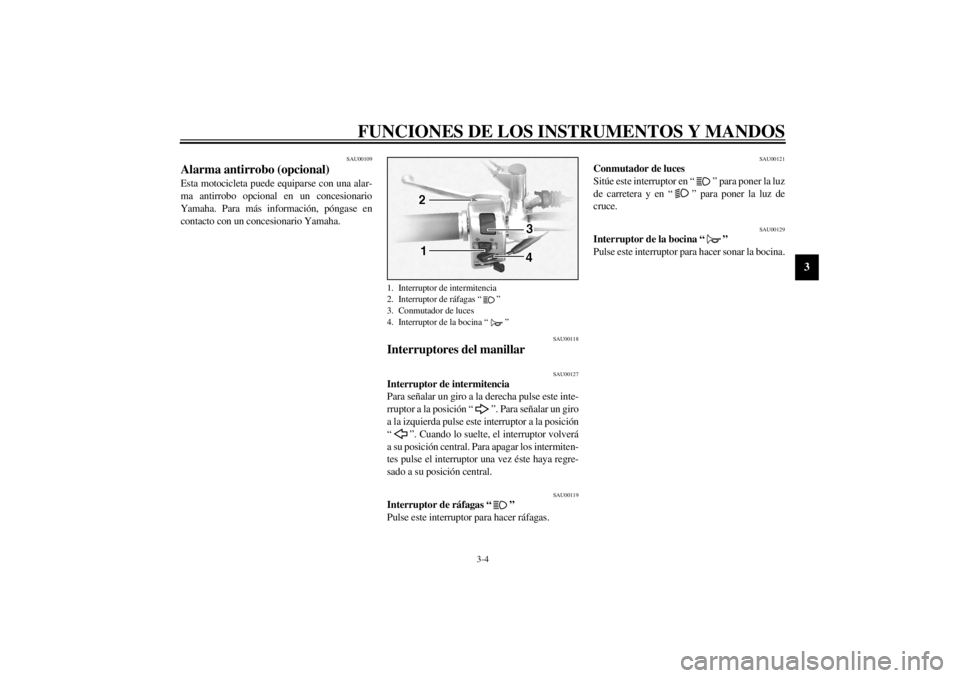

Interruptores del manillar
SAU00127
Interruptor de intermitencia
Para señalar un giro a la derecha pulse este inte-
rruptor a la posición “ ”. Para señalar un giro
a la izquierda pulse este interruptor a la posición
“ ”. Cuando lo suelte, el interruptor volverá
a su posición central. Para apagar los intermiten-
tes pulse el interruptor una vez éste haya regre-
sado a su posición central.
SAU00119
Interruptor de ráfagas “ ”
Pulse este interruptor para hacer ráfagas.
SAU00121
Conmutador de luces
Sitúe este interruptor en “ ” para poner la luz
de carretera y en “ ” para poner la luz de
cruce.
SAU00129
Interruptor de la bocina “ ”
Pulse este interruptor para hacer sonar la bocina.
1. Interruptor de intermitencia
2. Interruptor de ráfagas “ ”
3. Conmutador de luces
4. Interruptor de la bocina “ ”
S_5pb.book Page 4 Thursday, October 5, 2000 2:09 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-5
3
SAU00138
Interruptor de paro del motor
Sitúe este interruptor en “ ” para parar el mo-
tor en caso de emergencia, por ejemplo si la mo-
tocicleta vuelca o se atasca el cable del
acelerador.
SAU00134
Interruptor de luces
Sitúe este interruptor en “ ” para encen-
der la luz de posición, la luz del cuadro de ins-
trumentos y el piloto trasero. Sitúe el interruptor
en “ ” para encender también el faro.
SAU00143
Interruptor de arranque “ ”
Pulse este interruptor para poner en marcha el
motor con el arranque eléctrico.
SC000005
ATENCION:@ Véanse las instrucciones de arranque en la
página 5-1 antes de arrancar el motor. @
SAU00152
Maneta de embrague La maneta de embrague está situada en el puño
izquierdo del manillar. Para desembragar tire de
la maneta hacia el puño del manillar. Para em-
bragar suelte la maneta. Para que el embrague
funcione con suavidad debe tirar de la maneta
rápidamente y soltarla lentamente.
La maneta de embrague está dotada de un inte-
rruptor de embrague que forma parte del sistema
de corte del circuito de encendido. (Véase en la
página 3-19 una explicación del sistema de corte
del circuito de encendido.)
1. Interruptor de paro del motor
2. Interruptor de luces
3. Interruptor de arranque “ ”
1. Maneta de embrague
S_5pb.book Page 5 Thursday, October 5, 2000 2:09 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-6
3
SAU00157
Pedal de cambio (XVS1100)El pedal de cambio está situado al lado izquier-
do del motor y se utiliza en combinación con la
maneta de embrague para cambiar las marchas
de la transmisión de 5 velocidades y engrane
constante de la que está dotada esta motocicleta.
SAU01215
Pedal de cambio (XVS1100A)El pedal de cambio está situado al lado izquier-
do del motor y se utiliza en combinación con la
maneta de embrague para cambiar las marchas
de la transmisión de 5 velocidades y engrane
constante de la que está dotada esta motocicleta.NOTA:@ Utilice la punta del pie o el talón para cambiar
hacia arriba y la punta del pie para cambiar ha-
cia abajo. @
SAU00158
Maneta de freno La maneta de freno está situada en el puño dere-
cho del manillar. Para aplicar el freno delantero
tire de la maneta hacia el puño del manillar.
1. Pedal de cambioXVS1100
1. Pedal de cambioXVS1100A
1. Maneta de freno
S_5pb.book Page 6 Thursday, October 5, 2000 2:09 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-7
3
SAU00162
Pedal de freno El pedal de freno está situado en el lado derecho
de la motocicleta. Para aplicar el freno trasero
pise el pedal.
SAU02917
Tapón del depósito de gasolina Para extraer el tapón del depósito de gasolina
Abra la tapa de la cerradura, introduzca la llave
y gírela 1/4 de vuelta en el sentido de las agujas
del reloj. La cerradura se desbloquea y puede
extraerse el tapón del depósito de gasolina.
Para colocar el tapón del depósito de gasolina
1. Introduzca el tapón en la abertura del de-
pósito con la llave en la cerradura y con la
marca “ ” hacia adelante.
1. Pedal de frenoXVS1100
1. Pedal de frenoXVS1100A
1. Tapa de la cerradura del tapón del depósito de
gasolina
2. Marca “ ”
a. Desbloquear.
b. Bloqueo.
