2001 YAMAHA XV1600A Notices Demploi (in French)

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-4
6
9
*
Durits de frein• Contrôler l’état (ni craquelures ni autre endommagement).ÖÖÖÖ Ö
• Remplacer. (Voir N.B. à la page 6-5.) Tous les 4 ans
10
*
Roues• Contrôler le voile, le serrage des rayons et l’état.
• Si nécessaire, serrer les rayons.ÖÖÖÖ
11
*
Pneus• Contrôler la profondeur de sculpture et l’état des pneus.
• Remplacer si nécessaire.
• Contrôler la pression de gonflage.
• Corriger si nécessaire.ÖÖÖÖ
12
*
Roulements de roue• S’assurer qu’ils n’ont pas de jeu et ne sont pas endommagés. ÖÖÖÖ
13
*
Bras oscillant• Contrôler le fonctionnement et s’assurer que le jeu des points
pivots n’est pas excessif.ÖÖÖÖ
• Enduire de graisse au bisulfure de molybdène. Tous les 50.000 km
14
*
Courroie de transmission• Contrôler la tension.
• S’assurer que la roue arrière est parfaitement alignée.Tous les 4.000 km
15
*
Roulements de direction• S’assurer qu’ils n’ont pas de jeu et que la direction n’est pas dure. ÖÖÖÖÖ
• Enduire de graisse à base de savon au lithium. Tous les 20.000 km
16
*
Attaches du cadre• S’assurer que tous les écrous et toutes les vis sont correctement
serrés.ÖÖÖÖ Ö
17 Béquille latérale• Contrôler le fonctionnement.
•Lubrifier.ÖÖÖÖ Ö
18
*
Contacteur de béquille
latérale• Contrôler le fonctionnement.ÖÖÖÖÖ Ö
19
*
Fourche avant• Contrôler le fonctionnement et s’assurer qu’il n’y a pas de fuite. ÖÖÖÖ
20
*
Combiné ressort/
amortisseur arrière• Contrôler le fonctionnement et s’assurer que l’amortisseur ne fuit
pas.ÖÖÖÖ N° DESCRIPTION CONTRÔLES ET ENTRETIENSVALEUR AU COMPTEUR (´
1.000 km)
CONTRÔLE
ANNUEL
1 10203040
F_5ja_Periodic.fm Page 4 Monday, December 18, 2000 7:18 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-5
6
FAU03541
N.B.:_l
Augmenter la fréquence des nettoyages du filtre à air si la moto est utilisée dans des zones particulièrement poussiéreuses ou humides.
l
Entretien des freins hydrauliques
• Contrôler régulièrement le niveau du liquide de frein et, si nécessaire, faire l’appoint de liquide.
• Remplacer les composants internes du maître-cylindre et de l’étrier et changer le liquide de frein tous les deux ans.
• Remplacer les durits de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.
_ 21
*
Articulations de bras relais
et de bras de raccordement
de suspension arrière• Contrôler le fonctionnement.ÖÖÖÖ
• Enduire de graisse au bisulfure de molybdène.ÖÖ
22
*
Carburateurs• Contrôler le fonctionnement du starter.
• Régler le régime de ralenti et la synchronisation des carburateurs.ÖÖÖÖÖ Ö
23 Huile moteur• Changer.ÖÖÖÖÖ Ö
24Cartouche du filtre à huile
moteur• Remplacer.ÖÖÖ
25
*
Huile de carter de chaîne
primaire• Contrôler le niveau d’huile.ÖÖ
• Changer.ÖÖÖ
26
*
Contacteur de feu stop sur
freins avant et arrière• Contrôler le fonctionnement.ÖÖÖÖÖ Ö
27 Pièces mobiles et câbles•Lubrifier.ÖÖÖÖ Ö
28
*
Éclairage, signalisation et
contacteurs• Contrôler le fonctionnement.
• Régler le faisceau de phare.ÖÖÖÖÖ Ö N° DESCRIPTION CONTRÔLES ET ENTRETIENSVALEUR AU COMPTEUR (´
1.000 km)
CONTRÔLE
ANNUEL
1 10203040
F_5ja_Periodic.fm Page 5 Monday, December 18, 2000 7:18 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-6
6
FAU01777
Dépose et repose du cache Afin de pouvoir effectuer certains entretiens dé-
crits dans ce chapitre, il est nécessaire de dépo-
ser le cache illustré ci-dessus. Se référer à cette
section à chaque fois qu’il faut déposer ou repo-
ser ce cache.
FAU00491
Cache A
Dépose du cacheRetirer la vis, puis retirer le cache comme illus-
tré.Repose du cache
Remettre le cache en place, puis reposer la vis.
1. Cache A
1. Vis
F_5ja.book Page 6 Tuesday, September 12, 2000 4:33 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-7
6
FAU01639
Contrôle des bougies Les bougies sont des pièces importantes du mo-
teur et elles doivent être contrôlées régulière-
ment, de préférence par un concessionnaire
Yamaha. Les bougies doivent être démontées et
contrôlées aux fréquences indiquées dans le ta-
bleau des entretiens et graissages périodiques,
car la chaleur et les dépôts finissent par les user.
L’état des bougies révèle en outre l’état du
moteur.
La porcelaine autour de l’électrode centrale de
chaque bougie doit être de couleur café au lait
clair ou légèrement foncé, couleur idéale pour
une moto utilisée dans des conditions normales.
Si la couleur d’une bougie est nettement diffé-
rente, le moteur pourrait présenter une anoma-
lie. Ne jamais essayer de diagnostiquer soi-
même de tels problèmes. Il est préférable deconfier le véhicule à un concessionnaire
Yamaha.
Si l’usure des électrodes est excessive ou les dé-
pôts de calamine ou autres sont trop importants,
il convient de remplacer la bougie concernée.
Avant de monter une bougie, il faut mesurer
l’écartement de ses électrodes à l’aide d’un jeu
de cales d’épaisseur et le régler si nécessaire.Nettoyer la surface du joint de la bougie et ses
plans de joint, puis nettoyer soigneusement les
filets de bougie.
N.B.:_ Si une clé dynamométrique n’est pas disponible
lors du montage d’une bougie, une bonne ap-
proximation consiste à serrer de 1/4 à 1/2 tour
supplémentaire après le serrage à la main. Il fau-
dra toutefois serrer la bougie au couple spécifié
le plus rapidement possible. _
a. Écartement des électrodes
Bougie spécifiée :
DPR7EA-9/NGK ou
X22EPR-U9/DENSO
Écartement des électrodes :
0,8 à 0,9 mm
Couple de serrage :
Bougie :
17,5 Nm (1,75 m·kg)
F_5ja.book Page 7 Tuesday, September 12, 2000 4:33 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-8
6
FCA00021
ATTENTION:_ Afin d’éviter d’endommager la fiche rapide
de la bobine d’allumage, ne jamais utiliser
d’outil quel qu’il soit pour retirer ou remon-
ter le capuchon de bougie. Il se peut que le ca-
puchon de bougie soit difficile à retirer, car le
joint en caoutchouc placé à son extrémité
tient fermement. Pour retirer le capuchon de
bougie, il suffit de le tirer vers le haut tout en
le tournant quelque peu dans les deux sens.
Pour le remettre en place, l’enfoncer tout en
le tournant dans les deux sens. _
FAU03679
Huile moteur et cartouche du filtre à
huile Il faut vérifier le niveau d’huile moteur avant
chaque départ. Il convient également de changer
l’huile et de remplacer la cartouche du filtre à
huile aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques.
Contrôle du niveau d’huile moteur
1. Placer la moto sur un plan horizontal et
veiller à ce qu’elle soit dressée à la
verticale.N.B.:_ S’assurer que la moto est bien à la verticale
avant de contrôler le niveau d’huile. Une légère
inclinaison peut entraîner des erreurs de lecture. _2. Retirer la selle du pilote. (Voir les explica-
tions relatives à sa dépose et sa mise en
place à la page 3-12.)3. Mettre le moteur en marche, le chauffer
jusqu’à ce que l’huile moteur atteigne la
température de 60 °C, puis le laisser tour-
ner au ralenti pendant dix secondes sup-
plémentaires avant de le couper.
N.B.:_ La température idéale pour un relevé correct du
niveau d’huile s’obtient en laissant refroidir
complètement le moteur, puis en le remettant en
marche et en le laissant chauffer pendant quel-
ques minutes jusqu’à ce qu’il atteigne sa tempé-
rature de fonctionnement normale. _4. Attendre quelques minutes que l’huile se
stabilise, puis retirer le bouchon de rem-
plissage d’huile. Essuyer la jauge avant de
l’insérer à nouveau, sans la visser, dans
l’orifice de remplissage. La retirer et véri-
fier le niveau d’huile.N.B.:_ Le niveau d’huile moteur doit se situer entre les
repères de niveau minimum et maximum. _
F_5ja.book Page 8 Tuesday, September 12, 2000 4:33 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-9
6
5. Si le niveau d’huile moteur est inférieur au
repère de niveau minimum, ajouter de
l’huile moteur du type recommandé
jusqu’au niveau spécifié.
N.B.:_ Veiller à ne pas remplir le moteur à l’excès. Le
niveau d’huile monte plus rapidement sur la
deuxième moitié de la portion d’indication de
niveau de la jauge. _6. Insérer la jauge dans l’orifice de remplis-
sage, puis serrer le bouchon de remplis-
sage d’huile.
7. Remettre la selle du pilote en place.
FCA00027
ATTENTION:_ Veiller à serrer correctement le bouchon de
remplissage d’huile afin d’éviter que de
l’huile s’échappe lorsque le moteur tourne. _

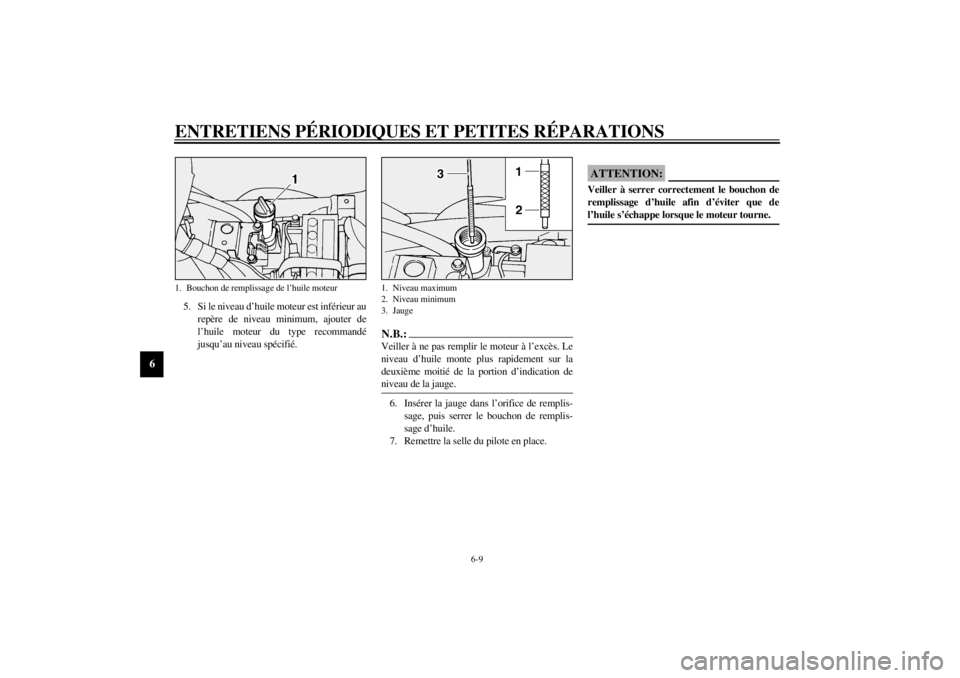

1. Bouchon de remplissage de l’huile moteur
1. Niveau maximum
2. Niveau minimum
3. Jauge
F_5ja.book Page 9 Tuesday, September 12, 2000 4:33 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-10
6
Changement de l’huile moteur
(avec ou sans remplacement de la cartouche
du filtre à huile)
1. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes, puis le
couper.
2. Placer un bac à vidange sous le réservoir
d’huile afin d’y recueillir l’huile usagée.
3. Retirer le bouchon de remplissage et la vis
de vidange afin de vidanger l’huile du ré-
servoir d’huile.
N.B.:_ Sauter les étapes 4 à 8 si l’on ne procède pas au
remplacement de la cartouche du filtre à huile. _4. Placer un bac à vidange sous le moteur
afin d’y recueillir l’huile usagée.
5. Retirer la vis de vidange afin de vidanger
l’huile du carter moteur.
6. Déposer la cartouche du filtre à huile à
l’aide d’une clé pour filtre à huile.N.B.:_ Des clés pour filtre à huile sont disponibles chez
les concessionnaires Yamaha. _
7. Enduire le joint torique de la cartouche du
filtre à huile neuve d’une fine couche
d’huile moteur.N.B.:_ S’assurer que le joint torique est bien logé dans
son siège. _8. Mettre la cartouche du filtre à huile neuve
en place, puis la serrer au couple spécifié à
l’aide d’une clé dynamométrique.

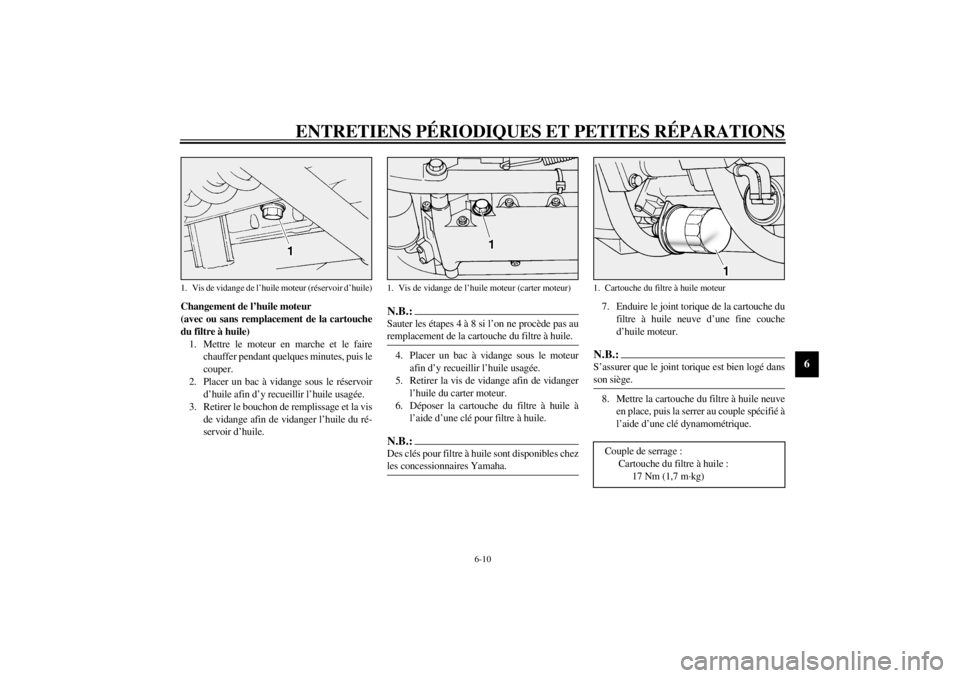

1. Vis de vidange de l’huile moteur (réservoir d’huile)
1. Vis de vidange de l’huile moteur (carter moteur)
1. Cartouche du filtre à huile moteurCouple de serrage :
Cartouche du filtre à huile :
17 Nm (1,7 m·kg)
F_5ja.book Page 10 Tuesday, September 12, 2000 4:33 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-11
6
9. Monter les vis de vidange de l’huile mo-
teur, puis les serrer au couple de serrage
spécifié.
10. Ne verser que 2,5 l de la quantité d’huile
moteur spécifiée dans l’orifice de remplis-
sage, insérer ensuite la jauge, puis serrer le
bouchon de remplissage d’huile.
11. Mettre le moteur en marche et le lancer à
plusieurs reprises, puis le couper.
12. Retirer le bouchon de remplissage d’huile
moteur, puis verser progressivement le
reste de l’huile dans le réservoir, tout en
contrôlant quelques fois le niveau d’huile
à l’aide de la jauge.
FC000072
ATTENTION:_ l
Ne pas mélanger d’additif chimique à
l’huile ni utiliser des huiles de grade su-
périeur à “CD” afin d’éviter tout pati-
nage de l’embrayage, car l’huile moteur
lubrifie également l’embrayage. S’assu-
rer également de ne pas utiliser une
huile portant la désignation “ENERGY
CONSERVING II” ou la même dési-
gnation avec un chiffre plus élevé.
l
S’assurer qu’aucune crasse ou objet ne
pénètre dans le carter moteur.
_
13. Remettre le bouchon de remplissage
d’huile moteur en place.
14. Mettre le moteur en marche, et contrôler
pendant quelques minutes s’il y a présence
de fuites d’huile en laissant tourner le mo-
teur au ralenti. En cas de fuite d’huile,
couper immédiatement le moteur et re-
chercher la cause.
15. Couper le moteur, puis vérifier le niveau
d’huile et faire l’appoint, si nécessaire. Couple de serrage :
Vis de vidange de l’huile moteur :
43 Nm (4,3 m·kg)
Huile moteur recommandée :
Se reporter à la page 8-1.
Quantité d’huile :
Sans remplacement de la cartouche du
filtre à huile :
3,7 l
Avec remplacement de la cartouche du
filtre à huile :
4,1 l
Quantité totale (moteur à sec) :
5,0 l
F_5ja.book Page 11 Tuesday, September 12, 2000 4:33 PM
