UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-4
5
FAU02941
Points de changement de vitesse
recommandés
(pour la Suisse uniquement) Les points de changement de vitesse recomman-
dés sont indiqués dans le tableau suivant.CF-01FN.B.:_ Avant de rétrograder de deux vitesses à la fois,
réduire la vitesse du véhicule à la vitesse recom-
mandée (ex.: réduire la vitesse à 35 km/h avant
de passer de la 4e à la 2e vitesse). _
FAU00424
Comment réduire sa consommation
de carburant La consommation de carburant de la moto dé-
pend dans une large mesure du style de con-
duite. Suivre les conseils suivants en vue d’éco-
nomiser le carburant :l
Faire préchauffer correctement le moteur.
l
Couper le starter le plus tôt possible.
l
Passer sans tarder aux rapports supérieurs
et éviter les régimes très élevés lors des ac-
célérations.
l
Ne pas donner de gaz en rétrogradant et
éviter d’emballer le moteur à vide.
l
Couper le moteur au lieu de le laisser tour-
ner longtemps au ralenti (ex. embouteilla-
ges, feux rouges, passages à niveau).
Points de
changement de vitesse
(km/h)
1re – 2e
2e – 3e
3e – 4e
4e – 5e23
36
50
60
F_5ja.book Page 4 Tuesday, September 12, 2000 4:33 PM

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-5
5
FAU01128

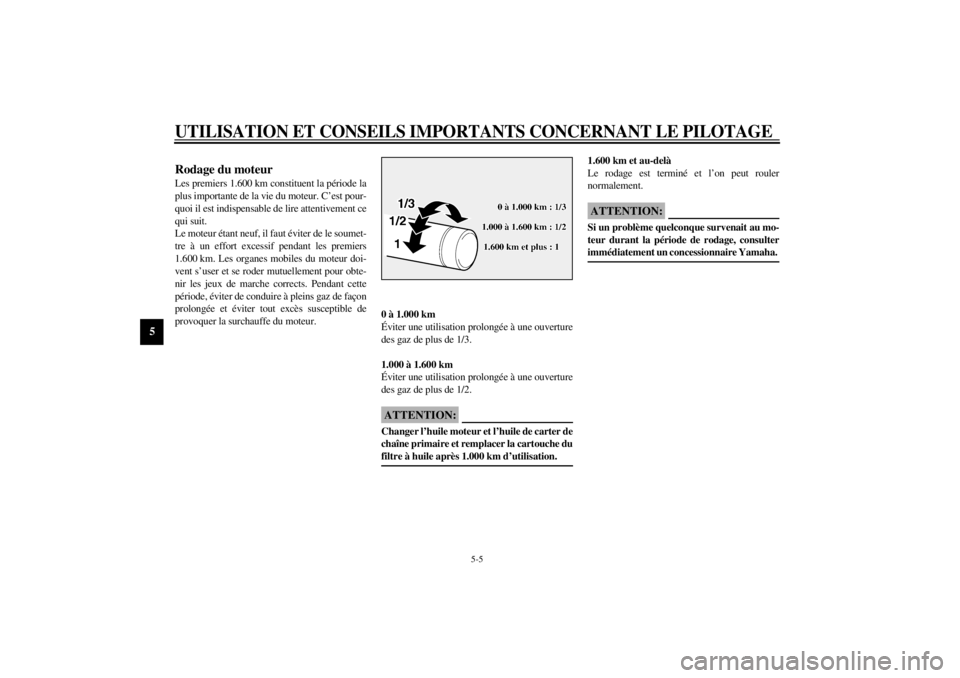

Rodage du moteur Les premiers 1.600 km constituent la période la
plus importante de la vie du moteur. C’est pour-
quoi il est indispensable de lire attentivement ce
qui suit.
Le moteur étant neuf, il faut éviter de le soumet-
tre à un effort excessif pendant les premiers
1.600 km. Les organes mobiles du moteur doi-
vent s’user et se roder mutuellement pour obte-
nir les jeux de marche corrects. Pendant cette
période, éviter de conduire à pleins gaz de façon
prolongée et éviter tout excès susceptible de
provoquer la surchauffe du moteur.
FAU01740*
0 à 1.000 km
Éviter une utilisation prolongée à une ouverture
des gaz de plus de 1/3.
1.000 à 1.600 km
Éviter une utilisation prolongée à une ouverture
des gaz de plus de 1/2.
FCA00026*
ATTENTION:_ Changer l’huile moteur et l’huile de carter de
chaîne primaire et remplacer la cartouche du
filtre à huile après 1.000 km d’utilisation. _
1.600 km et au-delà
Le rodage est terminé et l’on peut rouler
normalement.
FC000049
ATTENTION:_ Si un problème quelconque survenait au mo-
teur durant la période de rodage, consulter
immédiatement un concessionnaire Yamaha. _
F_5ja.book Page 5 Tuesday, September 12, 2000 4:33 PM

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-6
5
FAU00457
Stationnement Pour stationner la moto, couper le moteur, reti-
rer la clé de contact, puis tourner la manette du
robinet de carburant sur “OFF”.
FW000058
AVERTISSEMENT
_ l
Comme le moteur et le système
d’échappement peuvent devenir brû-
lants, il convient de se garer de façon à
ce que les piétons ou les enfants ne ris-
quent pas de toucher ces éléments.
l
Ne pas garer la moto dans une descente
ou sur un sol meuble, car elle pourrait
facilement se renverser.
_
F_5ja.book Page 6 Tuesday, September 12, 2000 4:33 PM

F_5ja.book Page 7 Tuesday, September 12, 2000 4:33 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6

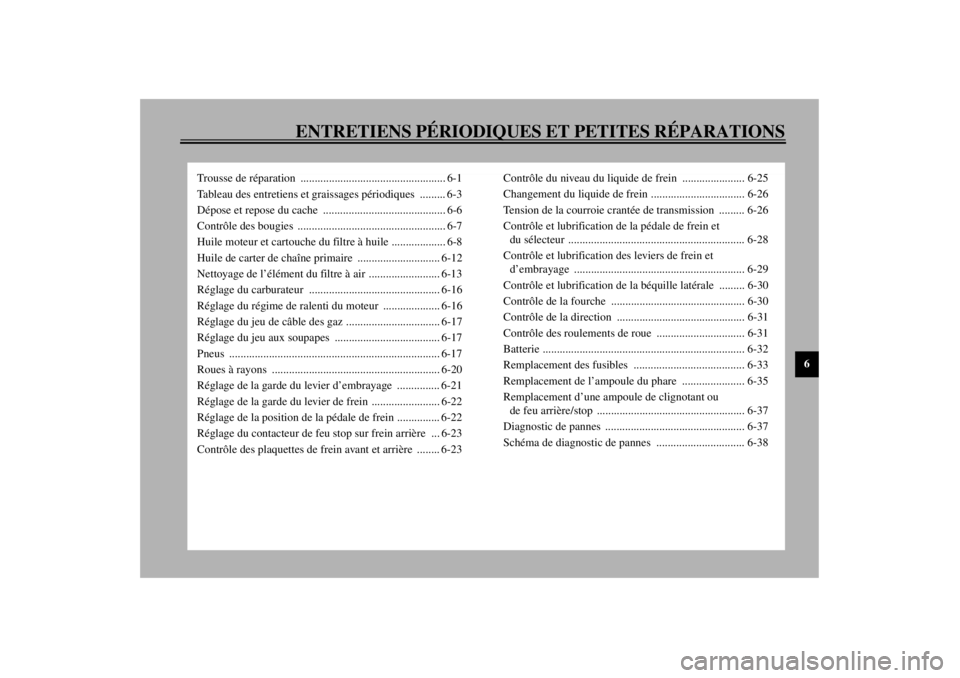

Trousse de réparation ................................................... 6-1
Tableau des entretiens et graissages périodiques ......... 6-3
Dépose et repose du cache ........................................... 6-6
Contrôle des bougies .................................................... 6-7
Huile moteur et cartouche du filtre à huile ................... 6-8
Huile de carter de chaîne primaire ............................. 6-12
Nettoyage de l’élément du filtre à air ......................... 6-13
Réglage du carburateur .............................................. 6-16
Réglage du régime de ralenti du moteur .................... 6-16
Réglage du jeu de câble des gaz ................................. 6-17
Réglage du jeu aux soupapes ..................................... 6-17
Pneus .......................................................................... 6-17
Roues à rayons ........................................................... 6-20
Réglage de la garde du levier d’embrayage ............... 6-21
Réglage de la garde du levier de frein ........................ 6-22
Réglage de la position de la pédale de frein ............... 6-22
Réglage du contacteur de feu stop sur frein arrière ... 6-23
Contrôle des plaquettes de frein avant et arrière ........ 6-23Contrôle du niveau du liquide de frein ...................... 6-25
Changement du liquide de frein ................................. 6-26
Tension de la courroie crantée de transmission ......... 6-26
Contrôle et lubrification de la pédale de frein et
du sélecteur .............................................................. 6-28
Contrôle et lubrification des leviers de frein et
d’embrayage ............................................................ 6-29
Contrôle et lubrification de la béquille latérale ......... 6-30
Contrôle de la fourche ............................................... 6-30
Contrôle de la direction ............................................. 6-31
Contrôle des roulements de roue ............................... 6-31
Batterie ....................................................................... 6-32
Remplacement des fusibles ....................................... 6-33
Remplacement de l’ampoule du phare ...................... 6-35
Remplacement d’une ampoule de clignotant ou
de feu arrière/stop .................................................... 6-37
Diagnostic de pannes ................................................. 6-37
Schéma de diagnostic de pannes ............................... 6-38
F_5ja.book Page 1 Tuesday, September 12, 2000 4:33 PM

6-1
6
FAU00462
6-ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
FAU00464
La sécurité est l’impératif numéro un du bon
motocycliste. La réalisation des contrôles et en-
tretiens, réglages et lubrifications périodiques
permet de garantir le meilleur rendement possi-
ble et contribue hautement à la sécurité de con-
duite. Les points de contrôle, réglage et lubrifi-
cation principaux sont expliqués aux pages
suivantes.
Les fréquences données dans le tableau des en-
tretiens et graissages périodiques s’entendent
pour la conduite dans des conditions normales.
Le propriétaire devra donc adapter les fréquen-ces préconisées et éventuellement les raccourciren fonction du climat, du terrain, de la situation
géographique et de l’usage qu’il fait de son
véhicule.
FW000060
AVERTISSEMENT
_ Si l’on ne maîtrise pas les techniques d’entre-
tien des motos, ce travail doit être confié à un
concessionnaire Yamaha. _
FAU03394
Trousse de réparation La trousse de réparation se trouve sous la selle
du pilote. (Voir les explications relatives à la dé-
pose et la mise en place de la selle du pilote à la
page 3-12.)
Les informations données dans ce manuel et les
outils de la trousse de réparation sont destinés à
fournir au propriétaire les moyens nécessaires
pour effectuer l’entretien préventif et les petites
réparations. Cependant d’autres outils, comme
une clé dynamométrique, peuvent être nécessai-
res pour effectuer correctement certains
entretiens.1. Trousse de réparation
