2001 YAMAHA XV1600A ECO mode

COMMANDES ET INSTRUMENTS
3-3
3
FAU03393

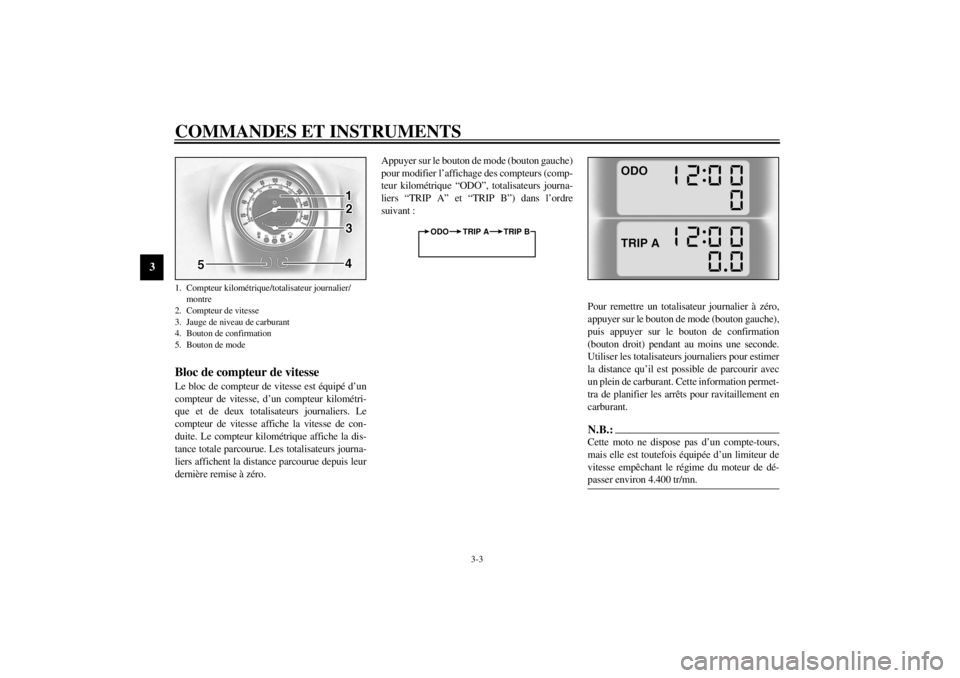

Bloc de compteur de vitesse Le bloc de compteur de vitesse est équipé d’un
compteur de vitesse, d’un compteur kilométri-
que et de deux totalisateurs journaliers. Le
compteur de vitesse affiche la vitesse de con-
duite. Le compteur kilométrique affiche la dis-
tance totale parcourue. Les totalisateurs journa-
liers affichent la distance parcourue depuis leur
dernière remise à zéro.Appuyer sur le bouton de mode (bouton gauche)
pour modifier l’affichage des compteurs (comp-
teur kilométrique “ODO”, totalisateurs journa-
liers “TRIP A” et “TRIP B”) dans l’ordre
suivant :
CB-27F
Pour remettre un totalisateur journalier à zéro,
appuyer sur le bouton de mode (bouton gauche),
puis appuyer sur le bouton de confirmation
(bouton droit) pendant au moins une seconde.
Utiliser les totalisateurs journaliers pour estimer
la distance qu’il est possible de parcourir avec
un plein de carburant. Cette information permet-
tra de planifier les arrêts pour ravitaillement en
carburant.N.B.:_ Cette moto ne dispose pas d’un compte-tours,
mais elle est toutefois équipée d’un limiteur de
vitesse empêchant le régime du moteur de dé-
passer environ 4.400 tr/mn. _
1. Compteur kilométrique/totalisateur journalier/
montre
2. Compteur de vitesse
3. Jauge de niveau de carburant
4. Bouton de confirmation
5. Bouton de mode
ODO TRIP A TRIP B
F_5ja.book Page 3 Tuesday, September 12, 2000 4:33 PM

COMMANDES ET INSTRUMENTS
3-5
3
FAU01736
Montre La montre numérique affiche l’heure en perma-
nence, quelle que soit la position du contacteur à
clé.Pour régler la montre :
1. Tourner la clé de contact sur “ON”.
2. Appuyer simultanément sur le bouton de
confirmation (bouton droit) et le bouton de
mode (bouton gauche) jusqu’à ce que les
heures et les minutes clignotent.
3. Appuyer sur le bouton de gauche ; l’affi-
chage des heures clignote.4. Appuyer sur le bouton de droite afin de
modifier les heures.
5. Appuyer sur le bouton de gauche ; l’affi-
chage des minutes clignote.
6. Appuyer sur le bouton de droite afin de
modifier les minutes.
7. Appuyer sur le bouton de gauche ; les heu-
res et les minutes clignotent.
8. Appuyer sur le bouton de droite pendant
au moins deux secondes afin de confirmer
le réglage de la montre.1. Montre
2. Bouton de confirmation
3. Bouton de modeF_5ja.book Page 5 Tuesday, September 12, 2000 4:33 PM

SOIN ET REMISAGE DE LA MOTO
7-4
7
FCA00033
ATTENTION:@ l
Pulvériser modérément huile et cire et
bien essuyer tout excès.
l
Ne jamais enduire la courroie de trans-
mission d’huile ou de cire.
l
Ne jamais enduire les pièces en plasti-
que ou en caoutchouc d’huile ou de cire.
Recourir à un produit spécial.
l
Éviter l’emploi de produits de polissage
mordants, car ceux-ci attaquent la
peinture.
@N.B.:@ Pour toute question relative au choix et à l’em-
ploi des produits d’entretien, consulter un con-
cessionnaire Yamaha. @
Remisage Remisage de courte durée
Veiller à remiser la moto dans un endroit frais et
sec. Si les conditions de remisage l’exigent
(poussière excessive, etc.), couvrir la moto
d’une housse poreuse.
FCA00014
ATTENTION:@ l
Entreposer la moto dans un endroit mal
aéré ou la recouvrir d’une bâche alors
qu’elle est mouillée provoqueront des
infiltrations et de la rouille.
l
Afin de prévenir la rouille, éviter l’en-
treposage dans des caves humides, des
étables (en raison de la présence d’am-
moniaque) et à proximité de produits
chimiques.
@
Remisage de longue durée
Avant de remiser la moto pour plusieurs mois :
1. Suivre toutes les instructions de la section
“Soin” de ce chapitre.
2. Pour les motos équipées d’un robinet de
carburant disposant d’une position “OFF”
: tourner la manette du robinet de carbu-
rant sur “OFF”.
3. Vidanger la cuve des carburateurs en dé-
vissant les vis de vidange afin de prévenir
toute accumulation de dépôts. Verser le
carburant ainsi vidangé dans le réservoir
de carburant.
4. Faire le plein de carburant et, si disponi-
ble, ajouter un stabilisateur de carburant
afin d’éviter que le réservoir ne rouille et
que le carburant ne se dégrade.
F_5ja.book Page 4 Tuesday, September 12, 2000 4:33 PM

8-1
8
FAU01038
8-CARACTÉRISTIQUESCaractéristiques CS-01F
Modèle XV1600A
Dimensions
Longueur hors tout 2.500 mm
Largeur hors tout 980 mm
Hauteur hors tout 1.140 mm
Hauteur de la selle 710 mm
Empattement 1.685 mm
Garde au sol 145 mm
Rayon de braquage minimal 3.200 mm
Poids net (avec pleins d’huile et de
carburant)
332 kg
Moteur
Type de moteur 4 temps, refroidissement par air, sou-
pape en tête (OHV)
Disposition des cylindres 2 cylindres en V
Cylindrée 1.602 cm
3
Alésage ´ course 95 ´ 113 mm
Taux de compression 8,3:1
Système de démarrage Démarreur électrique
Système de graissage Carter secHuile moteur
Ty p e
Classification d’huile moteur
recommandée Huile de type API Service, de classe
SE, SF, SG minimum
Quantité
Sans remplacement de
la cartouche du filtre à huile 3,7 l
Avec remplacement de
la cartouche du filtre à huile 4,1 l
Quantité totale (moteur à sec) 5,0 l
-20 -10 0
10 20 30 40
50 °C
SAE 10W–30SAE 10W–40SAE 15W–40SAE 20W–40SAE 20W–50
ATTENTION:Veiller à ce que l’huile moteur utilisée ne contienne pas d’additifs
antifriction. Les huiles pour automobiles (portant souvent la dési-
gnation “ENERGY CONSERVINGI
II II
II I
”) contiennent des additifs
antifriction. Ceux-ci feront patiner l’embrayage et/ou l’embrayage
de démarreur, ce qui provoquera une réduction de la durabilité des
organes et du rendement.
F_5ja.book Page 1 Tuesday, September 12, 2000 4:33 PM

CARACTÉRISTIQUES
8-2
8
Huile de couple conique arrière
Type Huile pour engrenages hypoïdes
SAE 80 (API GL4)
Quantité 0,4 l
Filtre à airÉlément de type sec
Carburant
Type Essence ordinaire sans plomb
Capacité du réservoir 20 l
Quantité de la réserve 3,5 l
Carburateur
Fabricant MIKUNI
Modèle ´ quantité BSR40 ´ 1
Bougies
Fabricant/modèle NGK / DPR7EA-9 ou
DENSO / X22EPR-U9
Écartement des électrodes 0,8 à 0,9 mm
EmbrayageHumide, multidisque
Transmission
Système de réduction primaire Engrenage à denture droite
Taux de réduction primaire 1,532
Système de réduction secondaire Entraînement par arbre
Taux de réduction secondaire 2,320
Type de boîte de vitesses Prise constante, 5 rapports
Commande Pied gaucheTaux de réduction
1re 2,438
2e 1,579
3e 1,160
4e 0,906
5e 0,750
Partie cycle
Type de cadre Double berceau
Angle de chasse 32°
Chasse 142 mm
Pneus
Avant
type Avec chambre
taille 130/90-16 67H
fabricant/modèle Dunlop / D404FL
Bridgestone / G703F
Arrière
type Avec chambre
taille 150/80B-16 71H
fabricant/modèle Dunlop / D404
Bridgestone / G702
F_5ja.book Page 2 Tuesday, September 12, 2000 4:33 PM

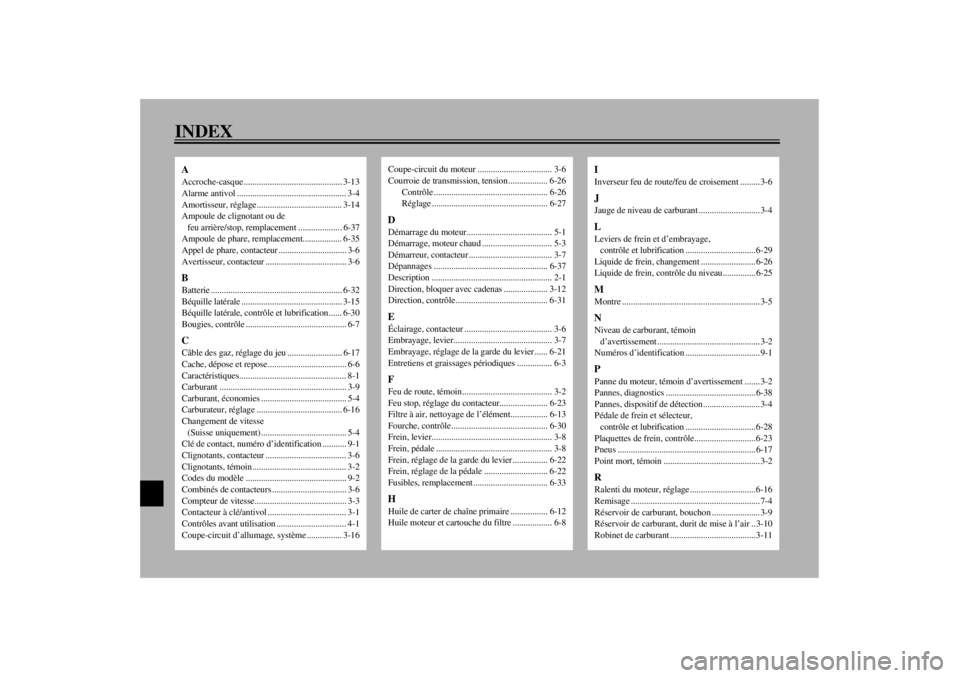

INDEXAAccroche-casque............................................. 3-13
Alarme antivol .................................................. 3-4
Amortisseur, réglage....................................... 3-14
Ampoule de clignotant ou de
feu arrière/stop, remplacement .................... 6-37
Ampoule de phare, remplacement.................. 6-35
Appel de phare, contacteur ............................... 3-6
Avertisseur, contacteur ..................................... 3-6BBatterie ............................................................ 6-32
Béquille latérale .............................................. 3-15
Béquille latérale, contrôle et lubrification ...... 6-30
Bougies, contrôle .............................................. 6-7CCâble des gaz, réglage du jeu ......................... 6-17
Cache, dépose et repose.................................... 6-6
Caractéristiques................................................. 8-1
Carburant .......................................................... 3-9
Carburant, économies ....................................... 5-4
Carburateur, réglage ....................................... 6-16
Changement de vitesse
(Suisse uniquement) ....................................... 5-4
Clé de contact, numéro d’identification ........... 9-1
Clignotants, contacteur ..................................... 3-6
Clignotants, témoin........................................... 3-2
Codes du modèle .............................................. 9-2
Combinés de contacteurs .................................. 3-6
Compteur de vitesse.......................................... 3-3
Contacteur à clé/antivol .................................... 3-1
Contrôles avant utilisation ................................ 4-1
Coupe-circuit d’allumage, système ................ 3-16
Coupe-circuit du moteur .................................. 3-6
Courroie de transmission, tension .................. 6-26
Contrôle .................................................... 6-26
Réglage ..................................................... 6-27DDémarrage du moteur....................................... 5-1
Démarrage, moteur chaud ................................ 5-3
Démarreur, contacteur ...................................... 3-7
Dépannages .................................................... 6-37
Description ....................................................... 2-1
Direction, bloquer avec cadenas .................... 3-12
Direction, contrôle .......................................... 6-31EÉclairage, contacteur ........................................ 3-6
Embrayage, levier............................................. 3-7
Embrayage, réglage de la garde du levier ...... 6-21
Entretiens et graissages périodiques ................ 6-3FFeu de route, témoin ......................................... 3-2
Feu stop, réglage du contacteur...................... 6-23
Filtre à air, nettoyage de l’élément................. 6-13
Fourche, contrôle ............................................ 6-30
Frein, levier....................................................... 3-8
Frein, pédale ..................................................... 3-8
Frein, réglage de la garde du levier ................ 6-22
Frein, réglage de la pédale ............................. 6-22
Fusibles, remplacement .................................. 6-33HHuile de carter de chaîne primaire ................. 6-12
Huile moteur et cartouche du filtre .................. 6-8
IInverseur feu de route/feu de croisement ......... 3-6JJauge de niveau de carburant ............................ 3-4LLeviers de frein et d’embrayage,
contrôle et lubrification ................................ 6-29
Liquide de frein, changement ......................... 6-26
Liquide de frein, contrôle du niveau............... 6-25MMontre ............................................................... 3-5NNiveau de carburant, témoin
d’avertissement ............................................... 3-2
Numéros d’identification .................................. 9-1PPanne du moteur, témoin d’avertissement ....... 3-2
Pannes, diagnostics ......................................... 6-38
Pannes, dispositif de détection.......................... 3-4
Pédale de frein et sélecteur,
contrôle et lubrification ................................ 6-28
Plaquettes de frein, contrôle............................ 6-23
Pneus ............................................................... 6-17
Point mort, témoin ............................................ 3-2RRalenti du moteur, réglage .............................. 6-16
Remisage ........................................................... 7-4
Réservoir de carburant, bouchon ...................... 3-9
Réservoir de carburant, durit de mise à l’air .. 3-10
Robinet de carburant ....................................... 3-11
