Wichtige Fahr- und Bedienungshinweise
5-4
5
GAU02941
Empfohlene Schaltpunkte (nur CH)Die nachfolgende Tabelle zeigt die empfoh-
lenen Schaltpunkte beim Beschleunigen.CF-01GHINWEIS:_ Wenn direkt um zwei Stufen vom 4. in den
2. Gang hinuntergeschaltet werden soll,
das Motorrad zuerst auf eine Geschwindig-
keit von 35 km/h abbremsen. _
GAU00424
Tips zum Kraftstoffsparen Der Kraftstoffverbrauch des Motors kann
durch die Fahrweise stark beeinflußt wer-
den. Folgende Ratschläge helfen, unnöti-
gen Benzinverbrauch zu vermeiden.l
Den Motor nicht warmlaufen lassen,
sondern sofort losfahren.
l
Den Choke so früh wie möglich ab-
schalten.
l
Beim Beschleunigen früh in den näch-
sten Gang schalten und hohe Dreh-
zahlen vermeiden.
l
Zwischengas beim Herunterschalten
und unnötig hohe Drehzahlen ohne
Last vermeiden.
l
Bei längeren Standzeiten in Staus,
vor Ampeln oder Bahnschranken den
Motor am besten abschalten.
Schaltpunkt
(km/h)
1. Gang®
2. Gang
2. Gang®
3. Gang
3. Gang®
4. Gang
4. Gang®
5. Gang23
36
50
60
G_5ja.book Page 4 Tuesday, September 12, 2000 3:18 PM

Wichtige Fahr- und Bedienungshinweise
5-5
5
GAU01128
Einfahrvorschriften Die ersten 1.600 km sind ausschlaggebend
für die Leistung und Lebensdauer des neu-
en Motors. Darum sollten die nachfolgen-
den Anweisungen sorgfältig gelesen und
genau beachtet werden.
Der Motor darf während der ersten
1.600 km nicht zu stark beansprucht
werden, da verschiedene Bauteile wäh-
rend dieser Einfahrzeit auf das korrekte
Betriebsspiel einlaufen. Daher sind hohe
Drehzahlen, längeres Vollgasfahren und
andere Belastungen, die den Motor stark
erhitzen, während der Einfahrzeit zu
vermeiden.
GAU01740*
0–1.000 km
Längeren Betrieb mit mehr als zu 1/3 geöff-
netem Gasdrehgriff vermeiden.
1.000–1.600 km
Längeren Betrieb mit mehr als zu 1/2 geöff-
netem Gasdrehgriff vermeiden.
GCA00026*
ACHTUNG:_ Nach den ersten 1.000 km unbedingt
das Motoröl sowie den Ölfilter und das
Primärkettenöl wechseln. _
Nach 1.600 km
Das Fahrzeug kann voll ausgefahren wer-
den.
GC000049
ACHTUNG:_ Bei Motorstörungen während der Ein-
fahrzeit das Fahrzeug sofort vom
YAMAHA-Händler überprüfen lassen. _
G_5ja.book Page 5 Tuesday, September 12, 2000 3:18 PM

Wichtige Fahr- und Bedienungshinweise
5-6
5
GAU00457
Parken Zum Parken den Motor abstellen, den
Zündschlüssel abziehen und dann den
Kraftstoffhahn auf “OFF” stellen.
GW000058
WARNUNG
_ l
Schalldämpfer und Abgaskanäle
werden sehr heiß. Deshalb so par-
ken, daß Kinder oder Fußgänger
die heißen Teile nicht versehentlich
berühren können.
l
Das Motorrad nicht auf abschüssi-
gem oder weichem Untergrund ab-
stellen, damit es nicht umfallen
kann.
_
G_5ja.book Page 6 Tuesday, September 12, 2000 3:18 PM

G_5ja.book Page 7 Tuesday, September 12, 2000 3:18 PM

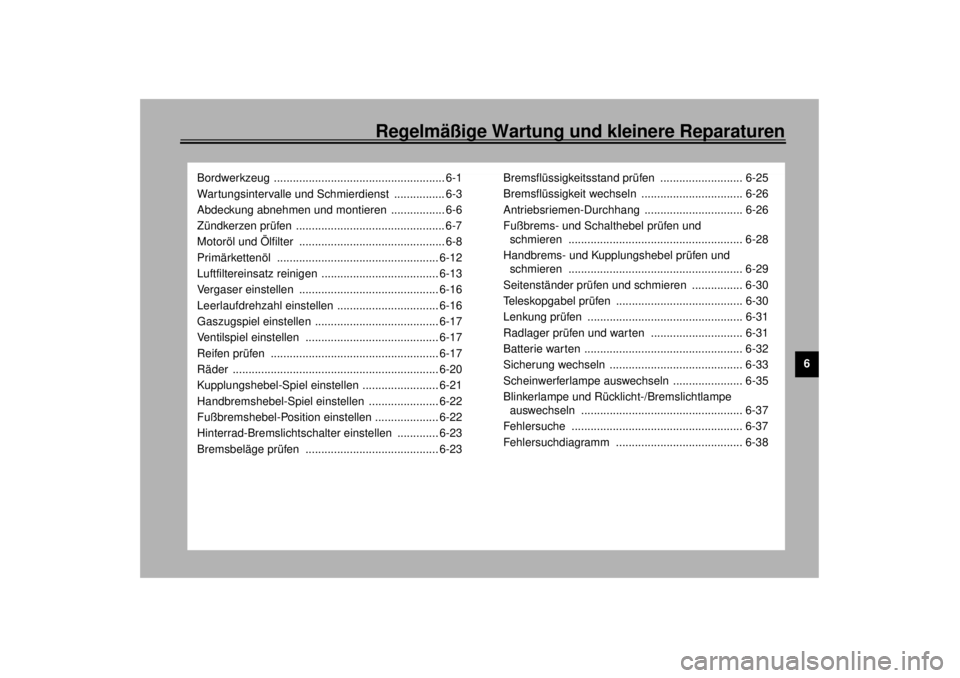

Regelmäßige Wartung und kleinere Reparaturen
6
Bordwerkzeug ...................................................... 6-1
Wartungsintervalle und Schmierdienst ................ 6-3
Abdeckung abnehmen und montieren ................. 6-6
Zündkerzen prüfen ............................................... 6-7
Motoröl und Ölfilter .............................................. 6-8
Primärkettenöl ................................................... 6-12
Luftfiltereinsatz reinigen ..................................... 6-13
Vergaser einstellen ............................................ 6-16
Leerlaufdrehzahl einstellen ................................ 6-16
Gaszugspiel einstellen ....................................... 6-17
Ventilspiel einstellen .......................................... 6-17
Reifen prüfen ..................................................... 6-17
Räder ................................................................. 6-20
Kupplungshebel-Spiel einstellen ........................ 6-21
Handbremshebel-Spiel einstellen ...................... 6-22
Fußbremshebel-Position einstellen .................... 6-22
Hinterrad-Bremslichtschalter einstellen ............. 6-23
Bremsbeläge prüfen .......................................... 6-23Bremsflüssigkeitsstand prüfen .......................... 6-25
Bremsflüssigkeit wechseln ................................ 6-26
Antriebsriemen-Durchhang ............................... 6-26
Fußbrems- und Schalthebel prüfen und
schmieren ....................................................... 6-28
Handbrems- und Kupplungshebel prüfen und
schmieren ....................................................... 6-29
Seitenständer prüfen und schmieren ................ 6-30
Teleskopgabel prüfen ........................................ 6-30
Lenkung prüfen ................................................. 6-31
Radlager prüfen und warten ............................. 6-31
Batterie warten .................................................. 6-32
Sicherung wechseln .......................................... 6-33
Scheinwerferlampe auswechseln ...................... 6-35
Blinkerlampe und Rücklicht-/Bremslichtlampe
auswechseln ................................................... 6-37
Fehlersuche ...................................................... 6-37
Fehlersuchdiagramm ........................................ 6-38
G_5ja.book Page 1 Tuesday, September 12, 2000 3:18 PM

6-1
6
GAU00462
6-Regelmäßige Wartung und kleinere Reparaturen
GAU00464
Nur vorschriftsmäßige Wartung, regelmä-
ßige Schmierung und korrekte Einstellung
können optimale Leistung und Sicherheit
gewährleisten. Jeder Fahrer ist für die Ver-
kehrssicherheit seines Fahrzeugs selbst
verantwortlich.
Die hier empfohlenen Zeitabstände für
Wartung und Schmierung sollten lediglich
als Richtwerte für den Normalbetrieb ange-
sehen werden. Je nach Wetterbedingun-
gen, Belastung und Einsatzgebiet können
in Abweichung des regelmäßigen War-
tungsplans kürzere Intervalle notwendig

werden.
GW000060
WARNUNG
_ Wer mit den üblichen Wartungsarbeiten
an seinem Fahrzeug nicht vertraut ist,
sollte diese einem YAMAHA-Händler
überlassen. _
GAU03394
Bordwerkzeug Das Bordwerkzeug befindet sich unter dem
Fahrersitz; siehe dazu Seite 3-12.
Einige in der Anleitung aufgeführten War-
tungsarbeiten und Reparaturen können
vom sachverständigen Fahrer selbst aus-
geführt werden. Das Bordwerkzeug erlaubt
das Durchführen der meisten Wartungs-
arbeiten. Gewisse Arbeiten und Einstel-
lungen erfordern jedoch zusätzliches Werk-
zeug wie z. B. einen Drehmomentschlüssel.1. Bordwerkzeug
G_5ja.book Page 1 Tuesday, September 12, 2000 3:18 PM

Regelmäßige Wartung und kleinere Reparaturen
6-2
6
HINWEIS:_ Falls das für die Wartung notwendige
Werkzeug nicht zur Verfügung steht, die
Wartungsarbeiten von einem YAMAHA-
Händler ausführen lassen. _
GW000063
WARNUNG
_ Von YAMAHA nicht zugelassene Än-
derungen können Leistungsverluste
und unsicheres Fahrverhalten zur Fol-
ge haben. Vor Änderungen am Fahr-
zeug unbedingt den YAMAHA-Händler
befragen. _
G_5ja.book Page 2 Tuesday, September 12, 2000 3:18 PM

Regelmäßige Wartung und kleinere Reparaturen
6-3
6
GAU03685
Wartungsintervalle und Schmierdienst
HINWEIS:_ l
Die Jahresinspektion kann ausbleiben, wenn an die Stelle eine Kilometer-Inspektion tritt.
l
Ab 50.000 km die Wartungsintervalle ab 10.000 km wiederholen.
l
Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten
daher vom YAMAHA-Händler verrichtet werden.
_CP-03GNr. Bezeichnung AusführungKilometerstand (´ 1.000 km)
Jahres-
inspektion
1 10203040
1
*Kraftstoffleitung• Kraftstoffschläuche auf Risse und Beschädigung
prüfen.ÖÖÖÖ Ö
2*Kraftstoffilter• Zustand prüfen.ÖÖ
3 Zündkerzen• Zustand prüfen.
• Reinigen und Elektrodenabstand einstellen.ÖÖ
• Erneuern.ÖÖ
4*Ventilspiel• Kontrollieren.
• Einstellen.Alle 20.000 km
5 Luftfiltereinsatz• Reinigen.ÖÖ
• Erneuern.ÖÖ
6 Kupplung• Funktion prüfen.
• Seilzug einstellen.ÖÖÖÖÖ
7*Vorderradbremse• Funktion prüfen, Flüssigkeitsstand kontrollieren,
hydraulische Anlage auf Undichtigkeit prüfen.
(Siehe HINWEIS auf Seite 6-5.) ÖÖÖÖÖ Ö
• Scheibenbremsbeläge erneuern. Bei Erreichen der Verschleißgrenze
G_5ja_Periodic.fm Page 3 Monday, December 18, 2000 7:21 PM
