2001 YAMAHA XV1600A Betriebsanleitungen (in German)

Armaturen, Bedienungselemente und deren Funktion
3-2
3
GAU01590
(Parken)
Zuerst den Lenker verriegeln und dann den
Zündschlüssel auf “ ” drehen.
Der Lenker ist verriegelt, und die Park-
beleuchtung, bestehend aus Standlicht
vorn und Rücklicht, ist eingeschaltet. Die
anderen elektrischen Systeme sind aus-
geschaltet. Der Schlüssel läßt sich in die-
ser Position abziehen.
GCA00043
ACHTUNG:_ Bei einer langen Standzeit in dieser Zünd-
schloßstellung kann die eingeschaltete
Parkbeleuchtung die Batterie entladen. _
GAU03034
Warn- und Kontrolleuchten
GAU00079
Reserve-Warnleuchte “ ”
Wenn der Kraftstoffstand im Tank unter
ca. 3,5 L fällt, brennt die Reserve-Warn-
leuchte. In diesem Fall den Kraftstoffhahn
auf “RES” stellen und so bald wie möglich
auftanken.
GAU00063
Fernlicht-Kontrolleuchte “ ”
Die Kontrolleuchte brennt bei eingeschalte-
tem Fernlicht.
GAU00057
Blinker-Kontrolleuchte “ ”
Die Kontrolleuchte blinkt, wenn der Blinker-
schalter betätigt wird.
GAU00061
Leerlauf-Kontrolleuchte “ ”
Die Kontrolleuchte brennt, wenn das Ge-
triebe sich in der Leerlaufstellung befindet.
GAU00091
Motorstörungs-Warnleuchte “ ”
Falls Störungen in einem der Stromkreise
des Motors auftreten, brennt oder blinkt die
Warnleuchte. In diesem Fall die Strom-
kreis-Prüfeinrichtung des Motorrads vom
YAMAHA-Händler überprüfen lassen.
1. Reserve-Warnleuchte “ ”
2. Fernlicht-Kontrolleuchte “ ”
3. Blinker-Kontrolleuchte “ ”
4. Leerlauf-Kontrolleuchte “ ”
5. Motorstörungs-Warnleuchte “ ”
G_5ja.book Page 2 Tuesday, September 12, 2000 3:18 PM

Armaturen, Bedienungselemente und deren Funktion
3-3
3
GAU03393
Tachometer Zum Geschwindigkeitsmesser weist der
Tachometer auch einen Kilometer- und
einen Tageskilometerzähler auf. Die
Tageskilometerzähler können auf Null
zurückgesetzt werden.Mit einem Druck auf den Betriebsartknopf
(links) schaltet das Display folgenderma-
ßen zwischen den Betriebsarten um:
CB-27G
Um einen Tageskilometerzähler auf Null
zurückzusetzen, aus der Tageskilometer-
zähler-Betriebsart den Einstellknopf
(rechts) wenigstens eine Sekunde lang
gedrückt halten. Mit den Tageskilometer-
zählern kann z. B. die durchschnittliche
Reichweite einer Tankfüllung ermittelt
werden, was die Planung von Tankinter-
vallen erlaubt.HINWEIS:_ Zwar ist dieses Motorrad nicht mit einem
Drehzahlmesser, dafür aber mit einem Dreh-
zahlbegrenzer ausgestattet; dieser verhin-
dert, daß die Motordrehzahl ca.4.400 U/min
überschreitet. _
1. (Tages-)Kilometerzähler/Uhr
2. Tachometer
3. Tankanzeige
4. Einstellknopf
5. Betriebsartknopf
ODO TRIP A TRIP B
G_5ja.book Page 3 Tuesday, September 12, 2000 3:18 PM

Armaturen, Bedienungselemente und deren Funktion
3-4
3
GAU00113
Tankanzeige Die Tankanzeige zeigt den Kraftstoffvorrat
an. Wenn die Nadel auf “E” (leer) absinkt,
so bald wie möglich auftanken.HINWEIS:_ Warten Sie nicht, bis der Tank vollständig
leer ist, bevor Sie ans Auftanken denken. _
GAU03400
Stromkreis-Prüfeinrichtung Dieses Motorrad ist mit einer Einrichtung für
die Prüfung verschiedener Stromkreise
ausgestattet.
Falls Störungen in einem Stromkreis auf-
treten, leuchtet die Motorstörungs-Warn-
leuchte bzw. blinkt die Reserve-Warn-
leuchte. In diesem Fall das Motorrad von
einem YAMAHA-Händler überprüfen las-
sen.
GCA00061
ACHTUNG:_ In diesem Fall so bald wie möglich das
Motorrad vom YAMAHA-Händler über-
prüfen lassen, um mögliche Beschädi-
gungen des Motors zu vermeiden. _
GAU00109
Diebstahlanlage (Sonderzubehör)Eine als Sonderzubehör erhältliche Dieb-
stahlanlage kann vom YAMAHA-Händler
installiert werden.
G_5ja.book Page 4 Tuesday, September 12, 2000 3:18 PM

Armaturen, Bedienungselemente und deren Funktion
3-5
3
GAU01736
Digitaluhr Die Digitaluhr zeigt ungeachtet der Zünd-
schloßstellung stets die Uhrzeit an.Zum Stellen der Uhr:
1. Den Zündschlüssel auf “ON” drehen.
2. Den Einstellknopf (rechts) und den
Betriebsartknopf (links) gleichzeitig
drücken, bis die Stunden- und Minu-
tenzahlen blinken.
3. Den linken Knopf drücken, so daß nur
noch die Stundenzahl blinkt.4. Den rechten Knopf drücken, bis die
korrekte Stundenzahl angezeigt wird.
5. Den linken Knopf drücken, so daß nur
noch die Minutenzahl blinkt.
6. Den rechten Knopf drücken, bis die
korrekte Minutenzahl angezeigt wird.
7. Den linken Knopf drücken, so daß die
Stunden- und Minutenzahlen blinken.
8. Den rechten Knopf zwei Sekunden
lang drücken, um die Uhr zu starten.1. Digitaluhr
2. Einstellknopf
3. BetriebsartknopfG_5ja.book Page 5 Tuesday, September 12, 2000 3:18 PM

Armaturen, Bedienungselemente und deren Funktion
3-6
3
GAU00118
Lenkerarmaturen
GAU00119
Lichthupenschalter “ ”
Um die Lichthupe zu betätigen, den Licht-
hupenschalter drücken.
GAU00121
Abblendschalter
Zum Einschalten des Fernlichts auf “ ”,
zum Einschalten des Abblendlichts auf
“ ” stellen.
GAU00127
Blinkerschalter
Vor dem Rechtsabbiegen den Schalter
nach “ ” drücken; vor dem Linksabbie-
gen den Schalter nach “ ” drücken. So-
bald der Schalter losgelassen wird, kehrt er
in seine Mittelstellung zurück. Um die Blin-
ker auszuschalten, den Schalter hinein-
drücken, nachdem dieser in seine Mittel-
stellung zurückgebracht wurde.
GAU00129
Hupenschalter “ ”
Dieser Schalter löst die Hupe aus.
GAU00138
Motorstoppschalter
Der Motorstoppschalter ist eine Sicher-
heitseinrichtung, die das Abschalten des
Motors in Notsituationen erlaubt, ohne die
Hände vom Lenker nehmen zu müssen
(z. B. bei überdrehendem Motor, klem-
mendem Gaszug oder Umfallen des Mo-
torrads). Der Motor kann nur in Schalter-
stellung “ ” laufen. Den Schalter nur in
Notsituationen auf “ ” stellen.
GAU00134
Lichtschalter
In der Position “ ” sind der Scheinwer-
fer, die Instrumentenbeleuchtung und das
Rücklicht eingeschaltet. In der Position
“ ” sind lediglich das Standlicht vorn,
die Instrumentenbeleuchtung und das
Rücklicht eingeschaltet.
1. Lichthupenschalter “ ”
2. Abblendschalter
3. Blinkerschalter
4. Hupenschalter “ ”
1. Motorstoppschalter
2. Lichtschalter
3. Starterschalter “ ”
G_5ja.book Page 6 Tuesday, September 12, 2000 3:18 PM

Armaturen, Bedienungselemente und deren Funktion
3-7
3
GAU00143
Starterschalter “ ”
Zum Anlassen des Motors diesen Schalter
betätigen.
GC000005
ACHTUNG:_ Vor dem Starten die Anweisungen zum
Anlassen des Motors lesen; siehe dazu
Seite 5-1. _
GAU00152
Kupplungshebel Der Kupplungshebel befindet sich auf der
linken Seite des Lenkers. Zum Auskuppeln
den Kupplungshebel zügig ziehen, beim
Einkuppeln gefühlvoll loslassen, um ein
weiches Einrücken der Kupplung zu ge-
währleisten.
Der Kupplungshebel beherbergt einen An-
laßsperrschalter. Für nähere Angaben zur
Funktionsweise des Zündunterbrechungs-
und Anlaßsperrschalter-Systems siehe
Seite 3-16.
GAU01215
Fußschalthebel Die Gänge dieses 5-Gang-Getriebes wer-
den über den Fußschalthebel linksseitig
des Motors bei ausgerückter Kupplung
geschaltet.HINWEIS:_ Zum Aufschalten kann der Fußschalthebel
vorder- oder hinterseitig, zum Abschalten
nur vorderseitig betätigt werden. _
1. Motorstoppschalter
2. Lichtschalter
3. Starterschalter “ ”
1. Kupplungshebel
1. Fußschalthebel
G_5ja.book Page 7 Tuesday, September 12, 2000 3:18 PM

Armaturen, Bedienungselemente und deren Funktion
3-8
3
GAU00158

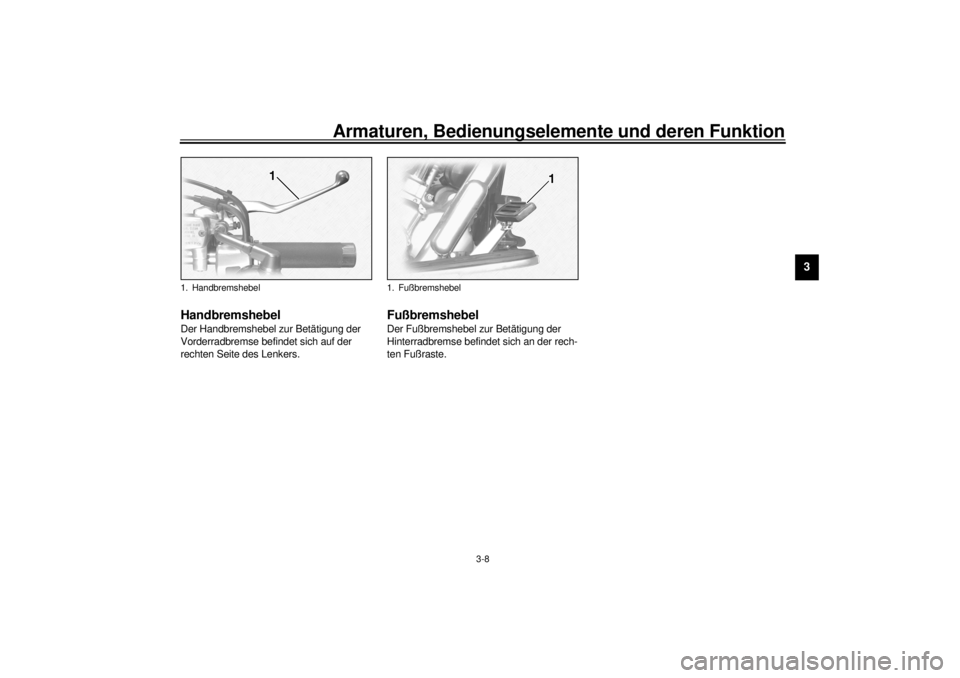

Handbremshebel Der Handbremshebel zur Betätigung der
Vorderradbremse befindet sich auf der
rechten Seite des Lenkers.
GAU00162
Fußbremshebel Der Fußbremshebel zur Betätigung der
Hinterradbremse befindet sich an der rech-
ten Fußraste.
1. Handbremshebel
1. Fußbremshebel
G_5ja.book Page 8 Tuesday, September 12, 2000 3:18 PM

Armaturen, Bedienungselemente und deren Funktion
3-9
3
GAU02917

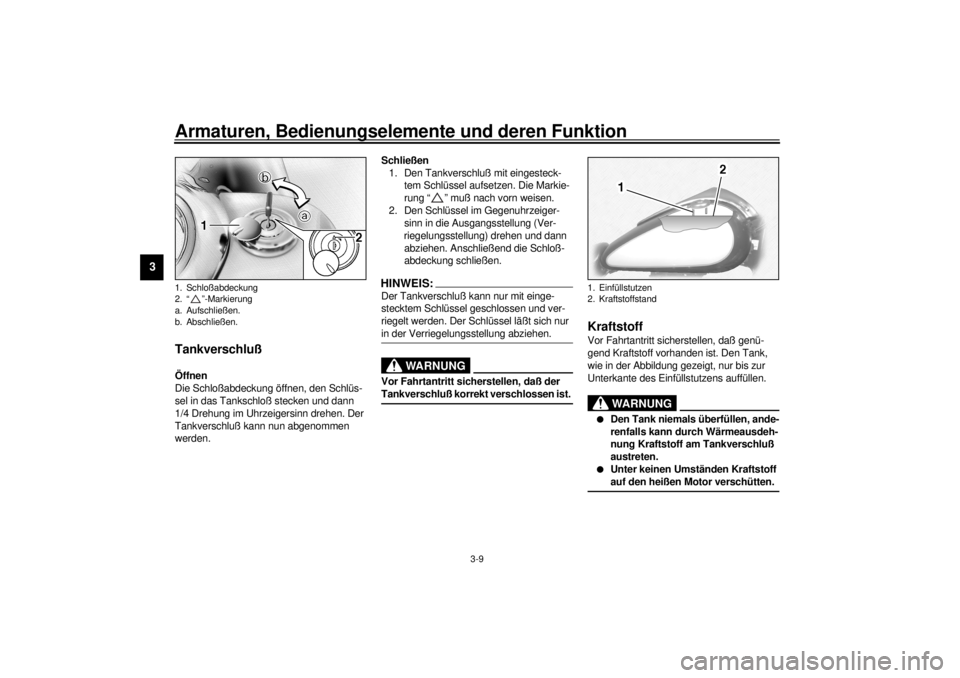

Tankverschluß Öffnen
Die Schloßabdeckung öffnen, den Schlüs-
sel in das Tankschloß stecken und dann
1/4 Drehung im Uhrzeigersinn drehen. Der
Tankverschluß kann nun abgenommen
werden.Schließen
1. Den Tankverschluß mit eingesteck-
tem Schlüssel aufsetzen. Die Markie-
rung “ ” muß nach vorn weisen.
2. Den Schlüssel im Gegenuhrzeiger-
sinn in die Ausgangsstellung (Ver-
riegelungsstellung) drehen und dann
abziehen. Anschließend die Schloß-
abdeckung schließen.
HINWEIS:_ Der Tankverschluß kann nur mit einge-
stecktem Schlüssel geschlossen und ver-
riegelt werden. Der Schlüssel läßt sich nur
in der Verriegelungsstellung abziehen. _
GW000024
WARNUNG
_ Vor Fahrtantritt sicherstellen, daß der
Tankverschluß korrekt verschlossen ist. _
GAU01183
Kraftstoff Vor Fahrtantritt sicherstellen, daß genü-
gend Kraftstoff vorhanden ist. Den Tank,
wie in der Abbildung gezeigt, nur bis zur
Unterkante des Einfüllstutzens auffüllen.
GW000130
WARNUNG
_ l
Den Tank niemals überfüllen, ande-
renfalls kann durch Wärmeausdeh-
nung Kraftstoff am Tankverschluß
austreten.
l
Unter keinen Umständen Kraftstoff
auf den heißen Motor verschütten.
_
1. Schloßabdeckung
2. “ ”-Markierung
a. Aufschließen.
b. Abschließen.
1. Einfüllstutzen
2. Kraftstoffstand
