2001 YAMAHA XL 800 Manual de utilização (in Portuguese)

2-44
I*5


2-45
P
PJU00384

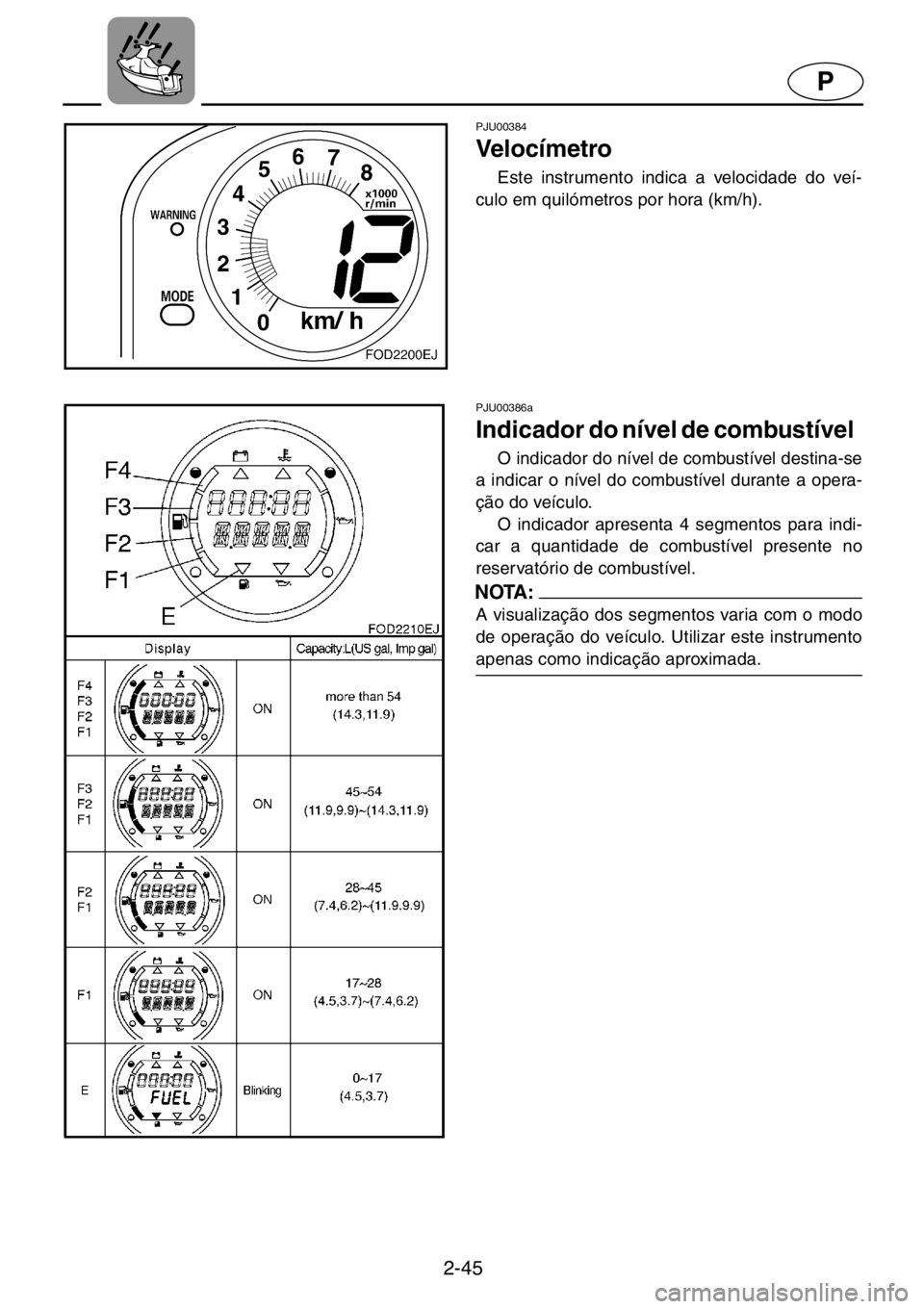

Ve l o c í m e tro
Este instrumento indica a velocidade do veí-
culo em quilómetros por hora (km/h).
PJU00386a
Indicador do nível de combustível
O indicador do nível de combustível destina-se
a indicar o nível do combustível durante a opera-
ção do veículo.
O indicador apresenta 4 segmentos para indi-
car a quantidade de combustível presente no
reservatório de combustível.
NOTA :@A visualização dos segmentos varia com o modo
de operação do veículo. Utilizar este instrumento
apenas como indicação aproximada.
@

2-46
I*5
5-8

.$*
0
2!
   )!
.
.#
2)
/
0$
0
2
2
.$*
2
2
.
2 #
#
/!
1
3 #"
1
0$)
0
2!
.
.+!
.NPK
5-8D

û
0
2"
.#
1 #

/
0
2"
.#
1 #
1
2
0*

0$
2"
1
2"
.#
1 #
.
2
2
/!
0
.

2"
0
2 #!
."

/
0
2"
.#
1 #
0
. $&!
1 "
1
0

2
.
2
.
2
.
.
.

2-47
P
PJU00387a
Indicador do nível de óleo
O indicador do nível de óleo do motor destina-
se a indicar a quantidade (nível) do óleo, durante
o funcionamento do veículo.
O indicador apresenta o nível do óleo no reser-
vatório através de 3 segmentos.
NOTA :@A visualização dos segmentos varia com o modo
de operação do veículo. Utilizar este instrumento
apenas como indicação aproximada.
@
PJU00388aa
Relógio
O formato do relógio é de 12 horas.
Para visualizar o relógio, premir o botão
“MODE”, até aparecer a indicação “CLOCK” (o
motor deve estar em funcionamento).
1. Com o visor em modo “CLOCK”, premir o
botão de modo durante, pelo menos, 3
segundos.
2. O avisador acústico toca uma vez. A indica-
ção da hora e “SET” começam a piscar. Pre-
mir depois o botão “A/SET”, até se obter a
hora desejada.
3. Premir novamente o botão “MODE”.
4. O avisador acústico toca uma vez. A indica-
ção dos minutos e “SET” começam a piscar.
Premir o botão “A/SET”, até se obter os minu-
tos desejados.
5. Premir novamente o botão “MODE”.

2-48
I*5
5-8D

û
0
2"
.
/ *
2!
.

/
0
2"
.
/ *
2 #
2!
.

2-49
P
6. O avisador acústico toca duas vezes. A luz
avisadora e a inscrição “SET” piscam durante
2 segundos. Depois, o visor regressa ao
modo “CLOCK” e mostra a hora.
NOTA :@Se a bateria for desligada, o relógio regressa à
indicação 12:00.
@
PJU00390
Conta-horas
O conta-horas destina-se a facilitar a execução
das operações de manutenção recomendadas.
O instrumento indica o número de horas de
operação decorridas desde a primeira colocação
em funcionamento.
Para visualizar o conta-horas, premir o botão
“MODE”, até o visor apresentar a indicação
“HOUR.M” (o motor deve estar em funciona-
mento).
PJU00659a
Temporizador parcial
O totalizador parcial regista o tempo consu-
mido numa determinada viagem.
Para visualizar o temporizador parcial, premir
o botão “MODE”, até o visor apresentar a indica-
ção “TRIP.T” (o motor deve estar em funciona-
mento).
1
Minutos
2
Segundos
1. Com a indicação “TRIP.T”, visualizada no
visor, premir o botão “A/SET”, para iniciar a
contagem do tempo. O avisador acústico toca
uma vez.
2. Para parar a contagem do tempo, premir
novamente o botão “A/SET”. O avisador
acústico toca uma vez.
3. Premir o botão “MODE” durante, pelo menos,
2 segundos, para colocar o mostrador a zero
(00:00).
O avisador acústico toca duas vezes. As
horas do relógio e a inscrição “TRIP.T” piscam
durante 2 segundos. O temporizador está
agora pronto para iniciar a contagem.

2-50
I*5

2"
. $
1
0
/*
3 !"

2-51
P
PJU00712
Conta-quilómetros parcial
O conta-quilómetros parcial destina-se a medir
a distância percorrida aproximada.
Para visualizar o conta-quilómetros parcial,
premir o botão “MODE”, até o visor apresentar a
indicação “TRIP” (o motor deve estar em funcio-
namento). Após a visualização de “TRIP”, o visor
mostra a inscrição “.KM.”
1. Com a inscrição “.KM” visualizada no visor,
premir o botão “MODE” durante, pelo menos,
2 segundos.
2. O avisador acústico toca duas vezes. A luz
avisadora e “.KM” piscam durante 2 segun-
dos e o visor mostra a indicação “000”. O ins-
trumento está agora preparado para registar
a distância percorrida pelo veículo.
3. Quando o conta-quilómetros parcial começa
a medir a distância percorrida, o “.” situado à
esquerda de “KM” pisca.
NOTA :@A distância registada pode variar conforme o
estado da água e a direcção do vento. O valor
indicado pelo instrumento deve ser considerado
apenas como indicativo.
@
PJU00716
Luz avisadora de nível de
combustível baixo
Se o nível do combustível no reservatório des-
cer para cerca de 17 L (4,5 US gal, 3,7 Imp gal), o
segmento inferior do indicador de nível, a luz avi-
sadora de nível de combustível baixo, a inscrição
“FUEL” e a luz avisadora começam a piscar. O
avisador acústico começa também a tocar inter-
mitentemente.
