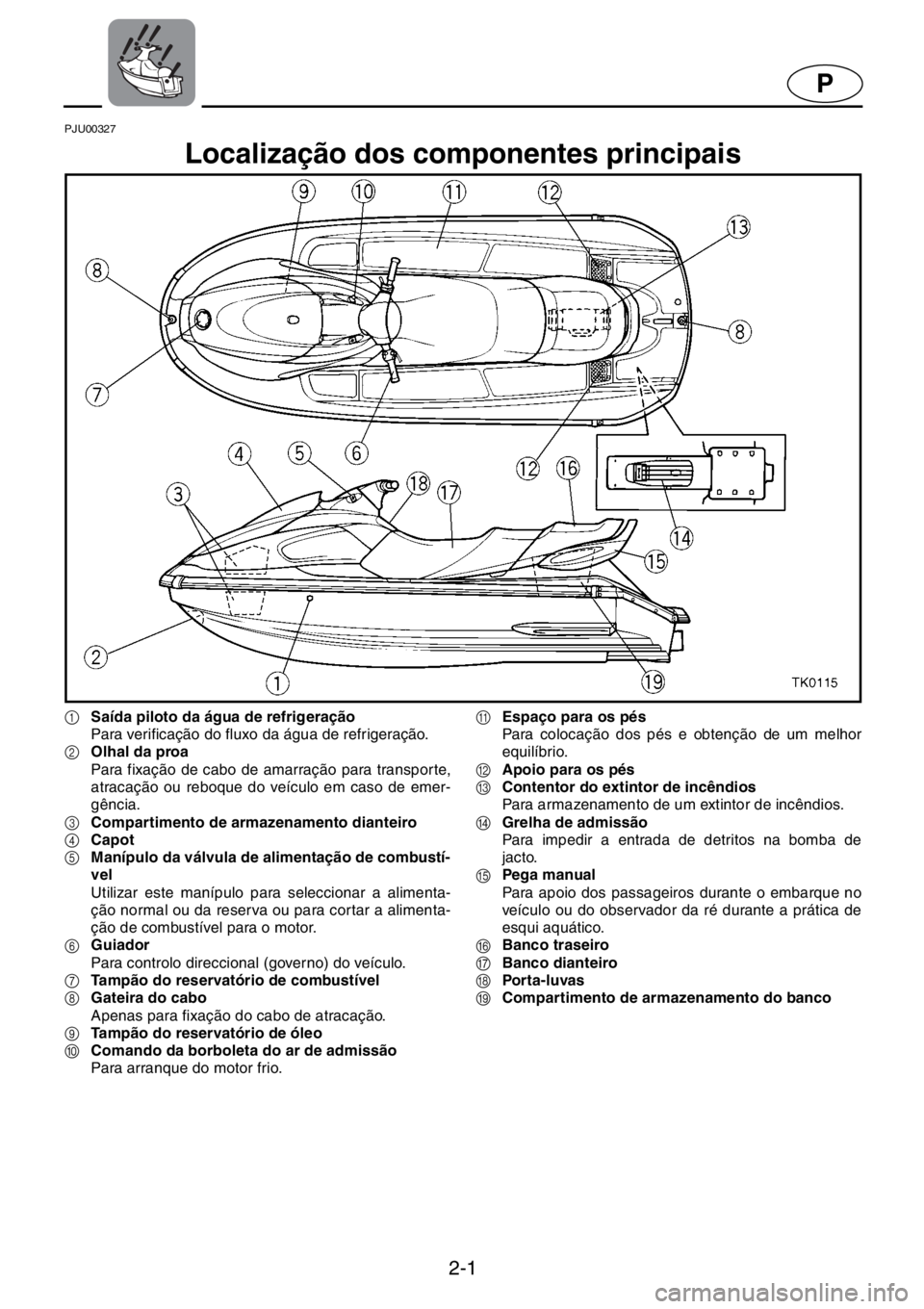

Localização dos componentes principais
1Saída piloto da água de refrigeração
Para verificação do fluxo da água de refrigeração.
2Olhal da proa
Para fixação de cabo de amarração para transporte,
atracação ou reboque do veículo em caso de emer-
gência.
3Compartimento de armazenamento dianteiro
4Capot
5Manípulo da válvula de alimentação de combustí-
vel
Utilizar este manípulo para seleccionar a alimenta-
ção normal ou da reserva ou para cortar a alimenta-
ção de combustível para o motor.
6Guiador
Para controlo direccional (governo) do veículo.
7Tampão do reservatório de combustível
8Gateira do cabo
Apenas para fixação do cabo de atracação.
9Tampão do reservatório de óleo
0Comando da borboleta do ar de admissão
Para arranque do motor frio. AEspaço para os pés
Para colocação dos pés e obtenção de um melhor
equilíbrio.
BApoio para os pés
CContentor do extintor de incêndios
Para armazenamento de um extintor de incêndios.
DGrelha de admissão
Para impedir a entrada de detritos na bomba de
jacto.
EPega manual
Para apoio dos passageiros durante o embarque no
veículo ou do observador da ré durante a prática de
esqui aquático.
FBanco traseiro
GBanco dianteiro
HPor ta-luvas
ICompartimento de armazenamento do banco

2-2
IGR
RJU00327

,
1
.
1+
0
.!
2
2&
1
2)
0)
/ #
0! * %*"
!
1

2-3
P
1Cabo de paragem de emergência do motor
Fixar o cabo ao pulso do operador, de modo a permi-
tir a paragem do motor, em caso de queda do opera-
dor à água.
2Interruptor de paragem do motor
Premir este interruptor para parar o motor normal-
mente.
3Chave de segurança
Introduzir esta chave no interruptor de paragem de
emergência do motor, com vista a permitir o arran-
que do motor.
Retirar a chave de segurança para parar o motor ou
impedir o arranque acidental do motor ou o uso não
autorizado do veículo.
4Interruptor de paragem de emergência do motor
Remover a chave de segurança para parar o motor e
inibir o arranque do mesmo. 5Interruptor de arranque
Premir este interruptor para colocar o motor em fun-
cionamento.
6Lâmpada avisadora do nível de óleo
7Comando do acelerador
Para acelerar e desacelerar o motor (e o veículo).
8Bujões de drenagem da ré
Para drenagem da água acumulada no porão do
casco, com o veículo em terra.
9Tubeira do jacto
A tubeira do jacto modifica a direcção do impulso do
jacto, conforme a posição do guiador.
0Cunho
Para fixação do cabo de reboque de esquiadores ou
para atracação do veículo.
ATampa do conjunto motor-turbina

2-4
IGR
1 !
/)
.
1
3
.
0
." (
.
.
/
2")

2-5
P

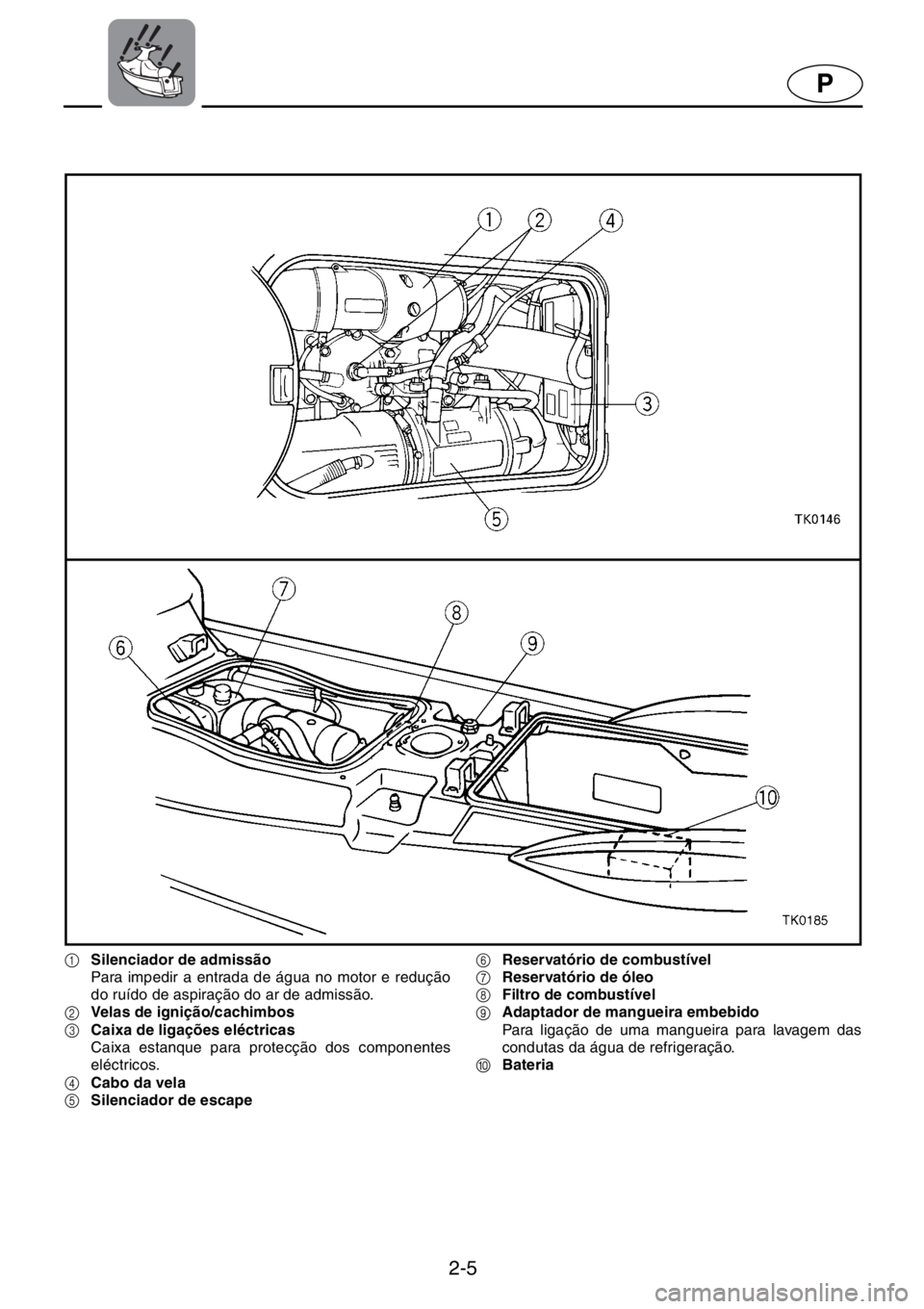

1Silenciador de admissão
Para impedir a entrada de água no motor e redução
do ruído de aspiração do ar de admissão.
2Velas de ignição/cachimbos
3Caixa de ligações eléctricas
Caixa estanque para protecção dos componentes
eléctricos.
4Cabo da vela
5Silenciador de escape 6Reservatório de combustível
7Reservatório de óleo
8Filtro de combustível
9Adaptador de mangueira embebido
Para ligação de uma mangueira para lavagem das
condutas da água de refrigeração.
0Bateria

2-6
IGR
1
.
1
2!
."

2-7
P
PJU00328
Operação dos comandos e
outros dispositivos de
controlo
PJU00335a

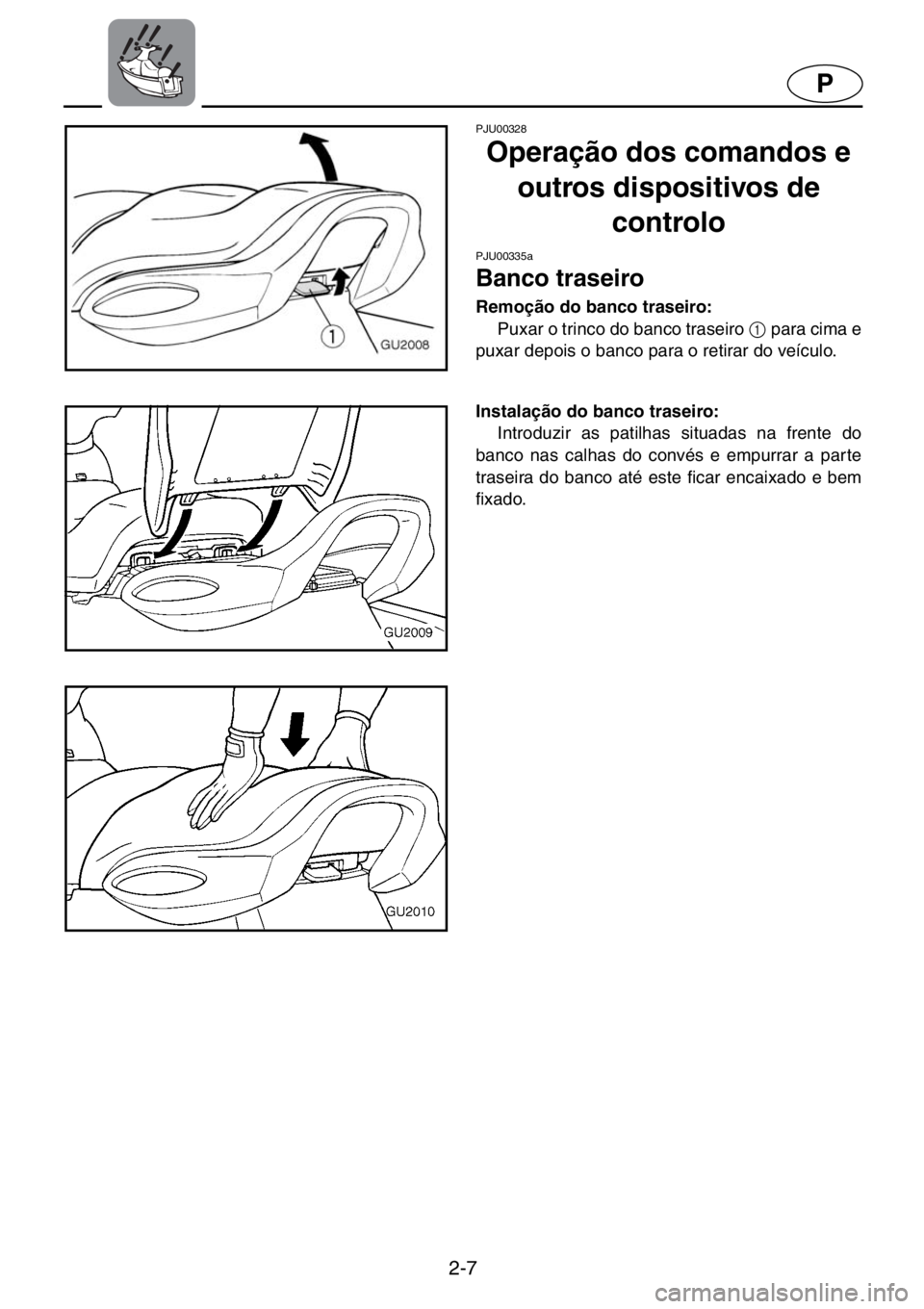

Banco traseiro
Remoção do banco traseiro:
Puxar o trinco do banco traseiro 1
para cima e
puxar depois o banco para o retirar do veículo.
Instalação do banco traseiro:
Introduzir as patilhas situadas na frente do
banco nas calhas do convés e empurrar a par te
traseira do banco até este ficar encaixado e bem
fixado.
