COMMANDES ET INSTRUMENTS
3-2
3
FAU01590
(stationnement)
La direction est bloquée, le feu arrière et la
veilleuse sont allumés, mais tous les autres cir-
cuits électriques sont coupés. La clé peut être re-
tirée.
La direction doit être bloquée avant que la clé
puisse être tournée à la position “ ”.
FCA00043
ATTENTION:_ Ne pas utiliser la position de stationnement
trop longtemps, car la batterie pourrait se dé-
charger. _
FAU03034
Témoins et témoins d’avertissement
FAU03299
Témoins des clignotants “ ” / “ ”
Quand le contacteur des clignotants est poussé
vers la gauche ou vers la droite, le témoin cor-
respondant clignote.
FAU00063
Témoin de feu de route “ ”
Ce témoin s’allume lorsque la position feu de
route du phare est sélectionnée.
FAU00061
Témoin de point mort “ ”
Ce témoin s’allume lorsque la boîte de vitesses
est au point mort.
FAU03201
Témoin d’avertissement du niveau d’huile
“”
Ce témoin d’avertissement s’allume lorsque le
niveau d’huile moteur est bas.
Contrôler le circuit électrique du témoin d’aver-
tissement en suivant la méthode ci-après.
1. Placer le coupe-circuit du moteur sur
“ ”, puis tourner la clé de contact sur
“ON”.
2. Sélectionner le point mort ou tirer le levier
d’embrayage.
3. Appuyer sur le contacteur du démarreur.
Si le témoin d’avertissement ne s’allume
pas lorsque l’on actionne le contacteur du
démarreur, faire contrôler le circuit électri-
que par un concessionnaire Yamaha.N.B.:_ Dans une côte ou lors d’une accélération ou dé-
célération brusques, le témoin d’avertissement
d’huile pourrait se mettre à trembloter, même si
le niveau d’huile est correct. Ceci n’indique
donc pas une panne. _
1. Témoin des clignotants gauches “ ”
2. Témoin de feu de route “ ”
3. Témoin de point mort “ ”
4. Témoin des clignotants droits “ ”
5. Témoin d’avertissement du niveau d’huile “ ”
F_5ea.book Page 2 Tuesday, September 12, 2000 10:23 AM

COMMANDES ET INSTRUMENTS
3-3
3
FAU00097
Bloc de compteur de vitesse Le bloc de compteur de vitesse est équipé d’un
compteur de vitesse, d’un compteur kilométri-
que et d’un totalisateur journalier. Le compteur
de vitesse affiche la vitesse de conduite. Le
compteur kilométrique affiche la distance totale
parcourue. Le totalisateur journalier affiche la
distance parcourue depuis sa dernière remise à
zéro à l’aide de la molette de remise à zéro. Uti-
liser le totalisateur journalier conjointement
avec la jauge de niveau de carburant pour esti-
mer la distance qu’il est possible de parcourir
avec un plein de carburant. Cette information
permettra de planifier les arrêts pour ravitaille-
ment en carburant.
FAU00101
Compte-tours Le compte-tours électrique permet de contrôler
la vitesse de rotation du moteur et de maintenir
celle-ci dans la plage de puissance idéale.
FC000003
ATTENTION:_ Ne jamais faire fonctionner le moteur dans la
zone rouge du compte-tours.
Zone rouge : 9.500 tr/mn et au-delà _
FAU00109
Alarme antivol (en option) Les concessionnaires Yamaha peuvent équiper
cette moto d’une alarme antivol, disponible en
option. Pour plus d’informations à ce sujet,
s’adresser à son concessionnaire Yamaha.
1. Molette de remise à zéro du totalisateur journalier
2. Totalisateur journalier
3. Compteur kilométrique
4. Compteur de vitesse
1. Compte-tours
2. Zone rouge du compte-tours
F_5ea.book Page 3 Tuesday, September 12, 2000 10:23 AM

COMMANDES ET INSTRUMENTS
3-4
3
FAU00110
Jauge de niveau de carburant La jauge de niveau de carburant indique la quan-
tité de carburant se trouvant dans le réservoir de
carburant. L’aiguille se déplace vers “E” (vide)
au fur et à mesure que le niveau de carburant di-
minue. Quand l’aiguille atteint “E”, il reste envi-
ron 4,5 l de carburant dans le réservoir. Il con-
vient alors de refaire le plein dès que possible.N.B.:_ Ne pas attendre que le réservoir de carburant
soit complètement vide avant de faire le plein. _
FAU00118
Combinés de contacteurs
FAU00120
Contacteur d’appel de phare “PASS”
Appuyer sur ce contacteur afin d’effectuer un
appel de phare.
FAU00121
Inverseur feu de route/feu de croisement
Placer ce contacteur sur “ ” pour allumer le
feu de route et sur “ ” pour allumer le feu de
croisement.
FAU00127
Contacteur des clignotants
Pour signaler un virage à droite, pousser ce con-
tacteur vers “ ”. Pour signaler un virage à
gauche, pousser ce contacteur vers “ ”. Une
fois relâché, le contacteur retourne à sa position
centrale. Pour éteindre les clignotants, appuyer
sur le contacteur après que celui-ci soit revenu à
sa position centrale.
FAU00129
Contacteur d’avertisseur “ ”
Appuyer sur ce contacteur afin de faire retentir
l’avertisseur.

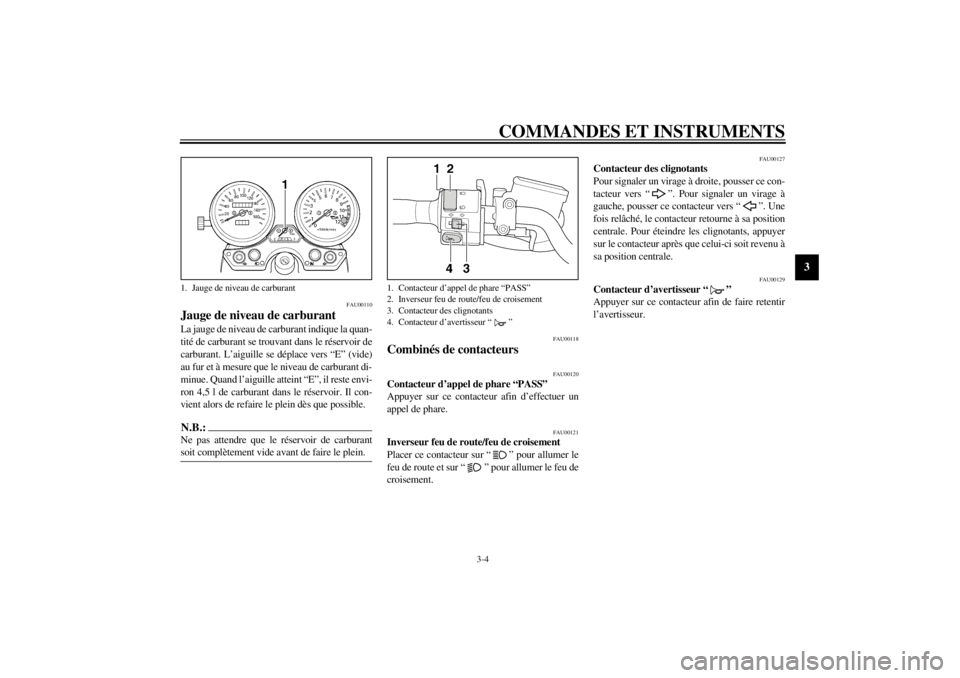

1. Jauge de niveau de carburant
1. Contacteur d’appel de phare “PASS”
2. Inverseur feu de route/feu de croisement
3. Contacteur des clignotants
4. Contacteur d’avertisseur “ ”
F_5ea.book Page 4 Tuesday, September 12, 2000 10:23 AM

COMMANDES ET INSTRUMENTS
3-5
3
FAU00138
Coupe-circuit du moteur
En cas d’urgence, comme par exemple, lors
d’une chute ou d’un blocage de câble des gaz,
placer ce contacteur sur “ ” afin de couper le
moteur.
FAU00134
Contacteur d’éclairage
Placer ce contacteur sur “ ” afin d’allu-
mer la veilleuse, le feu arrière et l’éclairage des
instruments. Placer le contacteur sur “ ” afin
d’allumer également le phare.
FAU00143
Contacteur du démarreur “ ”
Appuyer sur ce contacteur afin de lancer le mo-
teur à l’aide du démarreur.
FC000005
ATTENTION:_ Avant de mettre le moteur en marche, il con-
vient de lire les instructions de mise en mar-
che figurant à la page 5-1. _
FAU00153
Levier d’embrayage Le levier d’embrayage se trouve à la poignée
gauche. Pour débrayer, tirer le levier vers la poi-
gnée. Pour embrayer, relâcher le levier. Un
fonctionnement en douceur s’obtient en tirant le
levier rapidement et en le relâchant lentement.

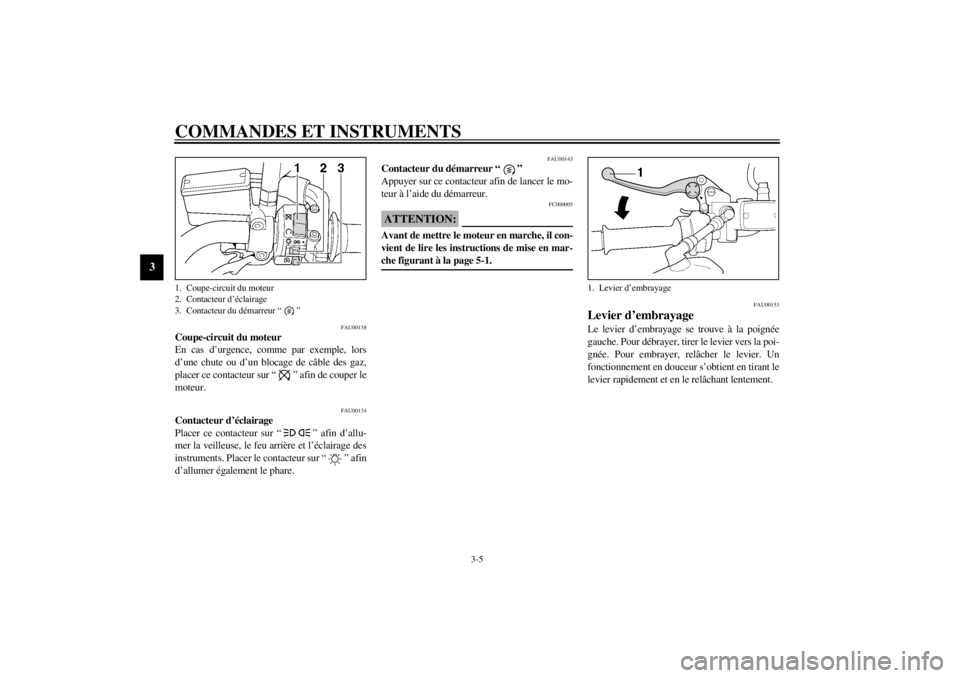

1. Coupe-circuit du moteur
2. Contacteur d’éclairage
3. Contacteur du démarreur “ ”
1. Levier d’embrayage
F_5ea.book Page 5 Tuesday, September 12, 2000 10:23 AM

COMMANDES ET INSTRUMENTS
3-6
3
Le levier d’embrayage est muni d’une molette
de réglage de position. Pour régler la distance
entre le levier d’embrayage et la poignée du gui-
don, tourner la molette de réglage tout en éloi-
gnant le levier de la poignée en le repoussant. Il
faut veiller à bien aligner la position sélection-
née figurant sur la molette et la flèche sur le le-
vier d’embrayage.
Le levier d’embrayage est équipé d’un contac-
teur d’embrayage, qui est lié au système du
coupe-circuit d’allumage. (Pour plus d’explica-
tions au sujet du coupe-circuit d’allumage, se re-
porter à la page 3-16.)
FAU00157
Sélecteur Le sélecteur se trouve à la gauche du moteur et
s’utilise conjointement avec le levier d’em-
brayage lors du changement des 5 vitesses à
prise constante dont la boîte de vitesses est équi-
pée.
1. Molette de réglage de position de levier d’em-
brayage
2. Flèche
1. Sélecteur
F_5ea.book Page 6 Tuesday, September 12, 2000 10:23 AM

COMMANDES ET INSTRUMENTS
3-7
3
FAU00161
Levier de frein Le levier de frein est situé à la poignée droite.
Pour actionner le frein avant, tirer le levier vers
la poignée.Le levier de frein est équipé d’une molette de ré-
glage de position. Pour régler la distance entre le
levier de frein et la poignée du guidon, tourner la
molette de réglage tout en éloignant le levier de
la poignée en le repoussant. Il faut veiller à bien
aligner la position sélectionnée figurant sur la
molette et la flèche sur le levier d’embrayage.
FAU00162
Pédale de frein La pédale de frein figure à la droite de la moto.
Pour actionner le frein arrière, appuyer sur la pé-
dale de frein.

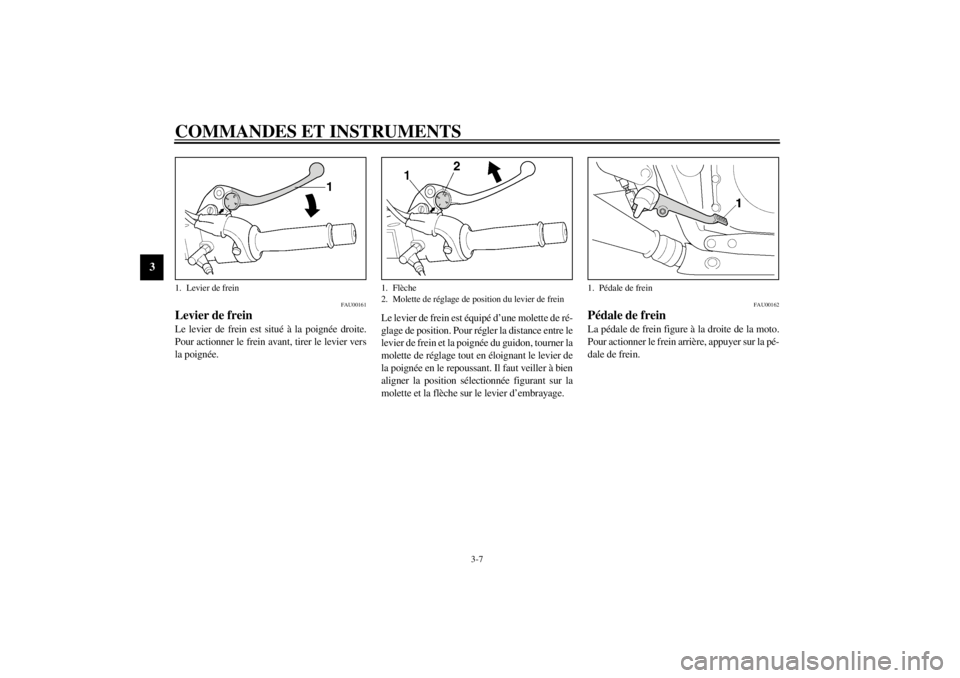

1. Levier de frein
1. Flèche
2. Molette de réglage de position du levier de frein
1. Pédale de frein
F_5ea.book Page 7 Tuesday, September 12, 2000 10:23 AM

COMMANDES ET INSTRUMENTS
3-8
3
FAU02935
Bouchon du réservoir de carburant Ouverture du bouchon du réservoir de car-
burant
Ouvrir le cache-serrure du bouchon du réservoir
de carburant, introduire la clé dans la serrure,
puis la tourner de 1/4 de tour dans le sens des
aiguilles d’une montre. La serrure est alors dé-
verrouillée et le bouchon du réservoir de carbu-
rant peut être ouvert.
Fermeture du bouchon du réservoir de car-
burant
1. Remettre le bouchon en place, la clé étant
insérée dans la serrure.2. Tourner la clé dans le sens inverse des
aiguilles d’une montre jusqu’à sa position
initiale, la retirer, puis refermer le cache-
serrure.
N.B.:_ Le bouchon du réservoir de carburant ne peut
être refermé si la clé ne se trouve pas dans la ser-
rure. De plus, la clé ne peut être retirée si le bou-
chon n’est pas refermé et verrouillé correcte-
ment. _
FWA00025
AVERTISSEMENT
_ S’assurer que le bouchon du réservoir de car-
burant est refermé correctement avant de dé-
marrer. _
1. Cache-serrure du bouchon de réservoir de
carburant
2. Déverrouiller.
F_5ea.book Page 8 Tuesday, September 12, 2000 10:23 AM

COMMANDES ET INSTRUMENTS
3-9
3
FAU03754
Carburant S’assurer que le niveau de carburant soit suffi-
sant. En effectuant le plein de carburant, veiller
à introduire l’embout du tuyau de la pompe dans
l’orifice de remplissage du réservoir de carbu-
rant et à remplir celui-ci jusqu’à l’extrémité in-
férieure du tube de remplissage, comme illustré.
FW000130
AVERTISSEMENT
_ l
Ne pas remplir le réservoir de carbu-
rant à l’excès, sinon du carburant ris-
que de déborder lorsqu’il chauffe et se
dilate.
l
Éviter de renverser du carburant sur le
moteur chaud.
_
FAU00185
ATTENTION:_ Essuyer immédiatement toute coulure de
carburant à l’aide d’un chiffon propre, sec et
doux. En effet, le carburant risque d’abîmer
les surfaces peintes ou les pièces en plastique. _
FAU00191
N.B.:_ En cas de cognement ou de cliquetis, changer de
marque d’essence ou utiliser une essence d’un
indice d’octane supérieur. _
FAU00207
Robinet de carburant Le robinet de carburant fournit le carburant du
réservoir aux carburateurs, tout en le filtrant.
Les diverses positions de la manette du robinet
de carburant sont illustrées et leur rôle est expli-
qué ci-dessous.
ON (ouvert)
Le carburant parvient aux carburateurs quand le
moteur tourne. Placer la manette du robinet à
cette position avant de mettre le moteur en mar-
che et de rouler.
1. Tube de remplissage du réservoir de carburant
2. Niveau de carburant
Carburant recommandé :
Essence normale sans plomb avec un
indice d’octane recherche de 91 ou plus
Capacité du réservoir de carburant :
Quantité totale :
21 l
Quantité de la réserve :
4,5 l
1. Flèche placée sur “ON”ON: robinet ouvert
