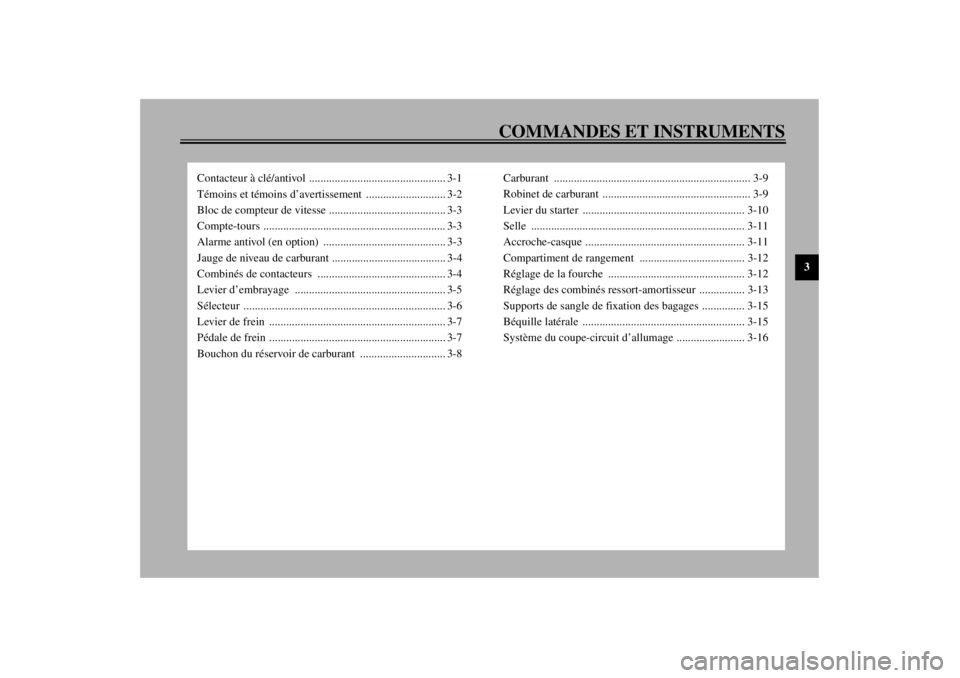

COMMANDES ET INSTRUMENTS
3
Contacteur à clé/antivol ................................................ 3-1
Témoins et témoins d’avertissement ............................ 3-2
Bloc de compteur de vitesse ......................................... 3-3
Compte-tours ................................................................ 3-3
Alarme antivol (en option) ........................................... 3-3
Jauge de niveau de carburant ........................................ 3-4
Combinés de contacteurs ............................................. 3-4
Levier d’embrayage ..................................................... 3-5
Sélecteur ....................................................................... 3-6
Levier de frein .............................................................. 3-7
Pédale de frein .............................................................. 3-7
Bouchon du réservoir de carburant .............................. 3-8Carburant ..................................................................... 3-9
Robinet de carburant .................................................... 3-9
Levier du starter ......................................................... 3-10
Selle ........................................................................... 3-11
Accroche-casque ........................................................ 3-11
Compartiment de rangement ..................................... 3-12
Réglage de la fourche ................................................ 3-12
Réglage des combinés ressort-amortisseur ................ 3-13
Supports de sangle de fixation des bagages ............... 3-15
Béquille latérale ......................................................... 3-15
Système du coupe-circuit d’allumage ........................ 3-16
F_5ea.book Page 1 Tuesday, September 12, 2000 10:23 AM

COMMANDES ET INSTRUMENTS
3-3
3
FAU00097
Bloc de compteur de vitesse Le bloc de compteur de vitesse est équipé d’un
compteur de vitesse, d’un compteur kilométri-
que et d’un totalisateur journalier. Le compteur
de vitesse affiche la vitesse de conduite. Le
compteur kilométrique affiche la distance totale
parcourue. Le totalisateur journalier affiche la
distance parcourue depuis sa dernière remise à
zéro à l’aide de la molette de remise à zéro. Uti-
liser le totalisateur journalier conjointement
avec la jauge de niveau de carburant pour esti-
mer la distance qu’il est possible de parcourir
avec un plein de carburant. Cette information
permettra de planifier les arrêts pour ravitaille-
ment en carburant.
FAU00101
Compte-tours Le compte-tours électrique permet de contrôler
la vitesse de rotation du moteur et de maintenir
celle-ci dans la plage de puissance idéale.
FC000003
ATTENTION:_ Ne jamais faire fonctionner le moteur dans la
zone rouge du compte-tours.
Zone rouge : 9.500 tr/mn et au-delà _
FAU00109
Alarme antivol (en option) Les concessionnaires Yamaha peuvent équiper
cette moto d’une alarme antivol, disponible en
option. Pour plus d’informations à ce sujet,
s’adresser à son concessionnaire Yamaha.
1. Molette de remise à zéro du totalisateur journalier
2. Totalisateur journalier
3. Compteur kilométrique
4. Compteur de vitesse
1. Compte-tours
2. Zone rouge du compte-tours
