2001 YAMAHA XJ900S Manuale de Empleo (in Spanish)

ESPECIFICACIONES
8-2
8
Aceite de engranaje final
Tipo Aceite de engranajes hipoidales
SAE 80 (API GL4) o aceite de
engranajes hipoidales
multigrado SAE 80W-90
Cantidad 0,2 L
Filtro de aireElemento tipo seco
Combustible
Tipo Gasolina normal sin plomo
Capacidad del depósito de
combustible 24 L
Cantidad de reserva de
combustible 5 L
Carburador
Fabricante MIKUNI
Modelo ´ cantidad BDSR34 ´ 4
Bujía
Fabricant/modelo NGK / DPR8EA-9 o
DENSO / X24EPR-U9
Huelgo 0,8– 0,9 mm
Tipo de embraqueHúmedo, automático centrífugo
Transmisión
Sistema de reducción primaria Engranaje recto
Relación de reducción primaria 1,672
Sistema de reducción secundaria Impulsión por cadena
Relación de reducción secundaria 1,278Tipo de transmisión 5 velocidades de engrane constante
Operación Con el pie izquierdo
Relación de engranajes
1
a
2,188
2
a
1,500
3
a
1,154
4
a
0,933
5
a
0,813
Chasis
Tipo de bastidor Bastidor doble
Angulo del eje delantero 27°
Base del ángulo de inclinación 121 mm
Neumáticos
Delantero
Tipo Sin cámara
Tamaño 120/70-17 58V
Fabricante/modelo Dunlop / K505F
Metzeler / ME33
Bridgestone / G601
Trasero
Tipo Sin cámara
Tamaño 150/70-17 69V
Fabricante/modelo Dunlop / K505
Metzeler / ME55A
Bridgestone / G602
S_4km.book Page 2 Monday, September 11, 2000 7:33 PM

ESPECIFICACIONES
8-3
8
Carga máxima* 205 kg
Presión de aire del neumáticos
(medida con los neumáticos frío)
Hasta 90 kg*
Delantero 225 kPa (2,25 kg/cm
2, 2,25 bar)
Trasero 250 kPa (2,50 kg/cm2, 2,50 bar)
De 90 kg–máxima*
Delantero 250 kPa (2,50 kg/cm2, 2,50 bar)
Trasero 290 kPa (2,90 kg/cm2, 2,90 bar)
Conducción a alta velocidad
Delantero 250 kPa (2,50 kg/cm2, 2,50 bar)
Trasero 290 kPa (2,90 kg/cm2, 2,90 bar)
* Peso total del conductor, el pasajero, el equipaje y los accesorios
Ruedas
Delantero
Tipo Presofundido
Tamaño 17 ´ MT 3,00
Trasero
Tipo Presofundido
Tamaño 17 ´ MT 4,00
Frenos
Delantero
Tipo Freno de disco doble
Operación Con mano derecha
Líquido DOT 4Trasero
Tipo Freno de disco sencillo
Operación Con pie derecho
Líquido DOT 4
Suspensión
Delantero Horqulla telescópica
Trasero Brazo oscilante (suspensión
articulada)
Resorte/amortiguador
Delantero Resorte en espiral / amortiguador de
aceite
Trasero Resorte en espiral de gas / amorti-
guador de aceite
Trayectoria de la rueda
Delantero 140 mm
Trasera 110 mm
Sistema eléctrico
Sistema de encendido T.C.I. (digital)
Sistema estándar
Tipo Generador de C.A.
Salida estándar 13,5 V, 34 A 5.000 rpm
S_4km.book Page 3 Monday, September 11, 2000 7:33 PM

ESPECIFICACIONES
8-4
8
Batería
Modelo YTX14-BS
Volaje, capacidad 12 V, 12 Ah
Tipo del faroBombilla de cuarzo (halógena)
Vataje de bombilla ´
cantidad
Faro 12 V, 60/55 W ´ 1
Luz de freno/piloto trasero 12 V, 5/21 W ´ 1
Luz de posición 12 V, 4 W ´ 1
Luz indicadora de intermitencia 12 V, 21 W ´ 4
Luz de la instrumentación 12 V, 3,4 W ´ 4
Luz indicadora de punto muerto 12 V, 3,4 W ´ 1
Testigo de luces de carretera 12 V, 3,4 W ´ 1
Luz de aviso del nivel de aceite 12 V, 3,4 W ´ 1
Luces indicadoras de intermitencia 12 V, 3,4 W ´ 2
Luz de aviso del nivel de gasolina 12 V, 3,4 W ´ 1Fusibles
Fusible principal 30 A
Fusible del sistema de intermitencia 20 A
Fusible del faro 15 A
Fusible de aviso de peligro 10 A
Fusible del encendido 10 A
Fusible del reloj 10 A
S_4km.book Page 4 Monday, September 11, 2000 7:33 PM

S_4km.book Page 5 Monday, September 11, 2000 7:33 PM

INFORMACIÓN PARA EL CONSUMIDOR
9
Números de identificación ............................................................................ 9-1
Número de identificación de la llave ............................................................. 9-1
Número de identificación del vehículo ......................................................... 9-1
Etiqueta del modelo ....................................................................................... 9-2
S_4km.book Page 1 Monday, September 11, 2000 7:33 PM

9-1
9
SAU01039
9-INFORMACIÓN PARA EL CONSUMIDOR
SAU02944
Números de identificación Anote el número de identificación de la llave, el
número de identificación del vehículo y los da-
tos de la etiqueta del modelo en los espacios pre-
vistos más abajo para utilizarlos como
referencia cuando solicite repuestos a un conce-
sionario Yamaha o en caso de robo del vehículo.
1. NÚMERO DE IDENTIFICACIÓN DE
LA LLAVE:CA-02S2. NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:CA-02S3. INFORMACIÓN DE LA ETIQUETA
DEL MODELO:CA-01SSAU01041

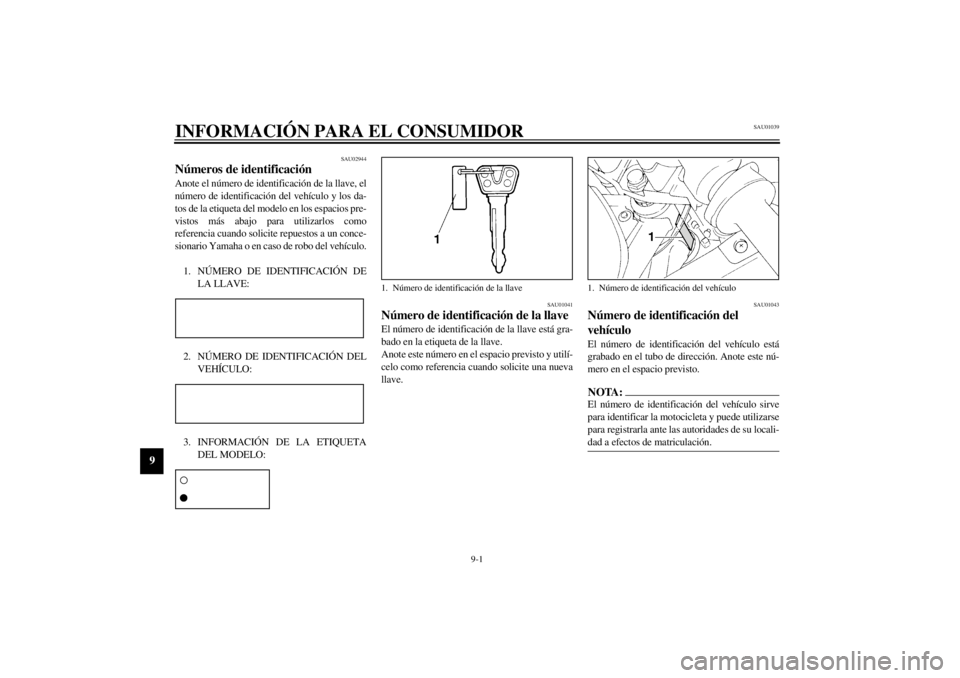

Número de identificación de la llave El número de identificación de la llave está gra-
bado en la etiqueta de la llave.
Anote este número en el espacio previsto y utilí-
celo como referencia cuando solicite una nueva
llave.
SAU01043
Número de identificación del
vehículo El número de identificación del vehículo está
grabado en el tubo de dirección. Anote este nú-
mero en el espacio previsto.NOTA:_ El número de identificación del vehículo sirve
para identificar la motocicleta y puede utilizarse
para registrarla ante las autoridades de su locali-
dad a efectos de matriculación. _
1. Número de identificación de la llave
1. Número de identificación del vehículo
S_4km.book Page 1 Monday, September 11, 2000 7:33 PM

INFORMACIÓN PARA EL CONSUMIDOR
9-2
9
SAU01050
Etiqueta del modelo La etiqueta del modelo está pegada en el bastidor
debajo del asiento. (Véanse en la página 3-11 las
instrucciones para desmontar y montar el asien-
to.) Anote los datos que figuran en esta etiqueta
en el espacio previsto. Necesitará estos datos
cuando solicite repuestos a un concesionario
Yamaha.1. Etiqueta del modelo
S_4km.book Page 2 Monday, September 11, 2000 7:33 PM

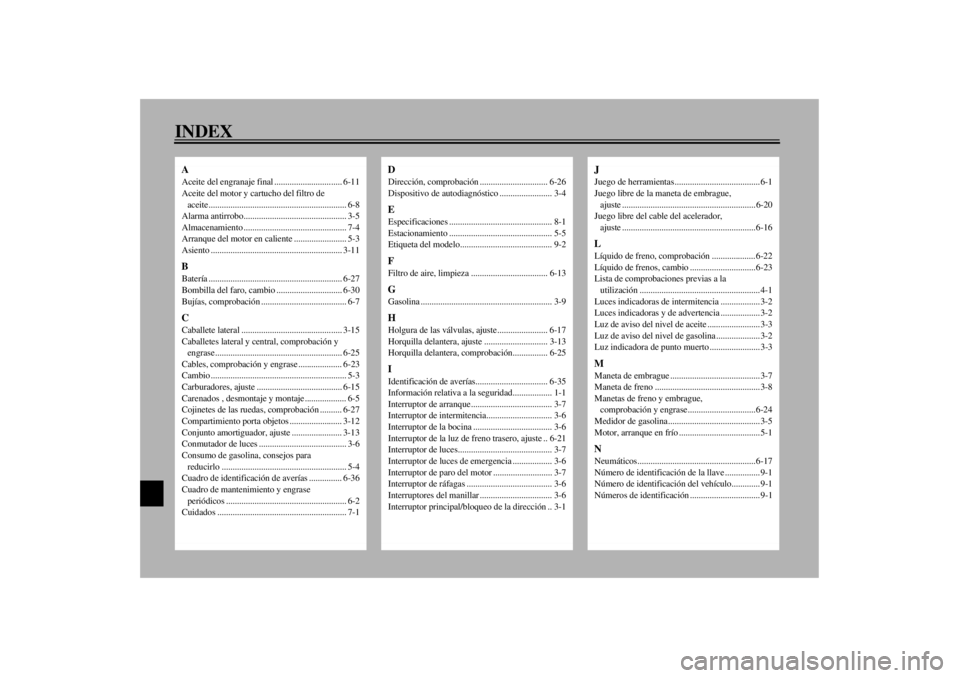

INDEXAAceite del engranaje final ............................... 6-11
Aceite del motor y cartucho del filtro de
aceite............................................................... 6-8
Alarma antirrobo............................................... 3-5
Almacenamiento ............................................... 7-4
Arranque del motor en caliente ........................ 5-3
Asiento ............................................................ 3-11BBatería ............................................................. 6-27
Bombilla del faro, cambio .............................. 6-30
Bujías, comprobación ....................................... 6-7CCaballete lateral .............................................. 3-15
Caballetes lateral y central, comprobación y
engrase.......................................................... 6-25
Cables, comprobación y engrase .................... 6-23
Cambio .............................................................. 5-3
Carburadores, ajuste ....................................... 6-15
Carenados , desmontaje y montaje ................... 6-5
Cojinetes de las ruedas, comprobación .......... 6-27
Compartimiento porta objetos ........................ 3-12
Conjunto amortiguador, ajuste ....................... 3-13
Conmutador de luces ........................................ 3-6
Consumo de gasolina, consejos para
reducirlo ......................................................... 5-4
Cuadro de identificación de averías ............... 6-36
Cuadro de mantenimiento y engrase
periódicos ....................................................... 6-2
Cuidados ........................................................... 7-1
DDirección, comprobación ............................... 6-26
Dispositivo de autodiagnóstico ........................ 3-4EEspecificaciones ............................................... 8-1
Estacionamiento ............................................... 5-5
Etiqueta del modelo.......................................... 9-2FFiltro de aire, limpieza ................................... 6-13GGasolina ............................................................ 3-9HHolgura de las válvulas, ajuste....................... 6-17
Horquilla delantera, ajuste ............................. 3-13
Horquilla delantera, comprobación................ 6-25IIdentificación de averías................................. 6-35
Información relativa a la seguridad.................. 1-1
Interruptor de arranque ..................................... 3-7
Interruptor de intermitencia.............................. 3-6
Interruptor de la bocina .................................... 3-6
Interruptor de la luz de freno trasero, ajuste .. 6-21
Interruptor de luces........................................... 3-7
Interruptor de luces de emergencia .................. 3-6
Interruptor de paro del motor ........................... 3-7
Interruptor de ráfagas ....................................... 3-6
Interruptores del manillar ................................. 3-6
Interruptor principal/bloqueo de la dirección .. 3-1
JJuego de herramientas....................................... 6-1
Juego libre de la maneta de embrague,
ajuste ............................................................. 6-20
Juego libre del cable del acelerador,
ajuste ............................................................. 6-16LLíquido de freno, comprobación .................... 6-22
Líquido de frenos, cambio .............................. 6-23
Lista de comprobaciones previas a la
utilización ....................................................... 4-1
Luces indicadoras de intermitencia .................. 3-2
Luces indicadoras y de advertencia .................. 3-2
Luz de aviso del nivel de aceite ........................ 3-3
Luz de aviso del nivel de gasolina .................... 3-2
Luz indicadora de punto muerto ....................... 3-3MManeta de embrague ......................................... 3-7
Maneta de freno ................................................ 3-8
Manetas de freno y embrague,
comprobación y engrase............................... 6-24
Medidor de gasolina.......................................... 3-5
Motor, arranque en frío ..................................... 5-1NNeumáticos...................................................... 6-17
Número de identificación de la llave ................ 9-1
Número de identificación del vehículo............. 9-1
Números de identificación ................................ 9-1
