FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-4
3
SAU00101

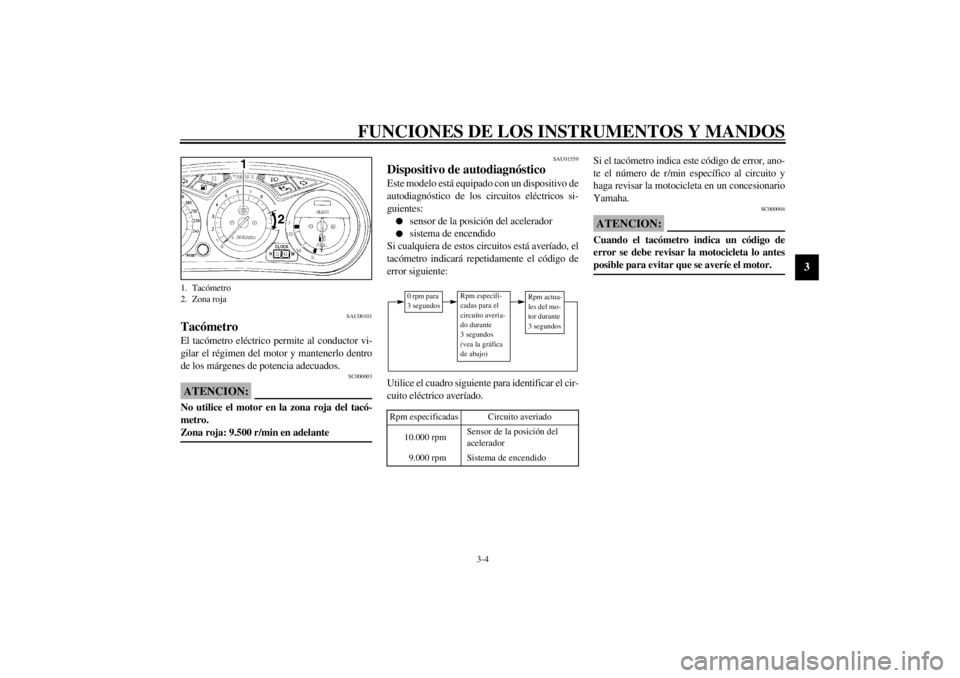

Tacómetro El tacómetro eléctrico permite al conductor vi-
gilar el régimen del motor y mantenerlo dentro
de los márgenes de potencia adecuados.
SC000003
ATENCION:_ No utilice el motor en la zona roja del tacó-
metro.
Zona roja: 9.500 r/min en adelante _
SAU01559
Dispositivo de autodiagnósticoEste modelo está equipado con un dispositivo de
autodiagnóstico de los circuitos eléctricos si-
guientes:l
sensor de la posición del acelerador
l
sistema de encendido
Si cualquiera de estos circuitos está averíado, el
tacómetro indicará repetidamente el código de
error siguiente:
CB-17SUtilice el cuadro siguiente para identificar el cir-
cuito eléctrico averíado.CB-18S
Si el tacómetro indica este código de error, ano-
te el número de r/min específico al circuito y
haga revisar la motocicleta en un concesionario
Yamaha.
SC000004
ATENCION:_ Cuando el tacómetro indica un código de
error se debe revisar la motocicleta lo antes
posible para evitar que se averíe el motor. _
1. Tacómetro
2. Zona roja
Rpm especificadas
Circuito averiado
10.000 rpm
Sensor de la posición del
acelerador
9.000 rpm
Sistema de encendido
0 rpm para
3 segundos
Rpm especifi-
cadas para el
circuito averia-
do durante
3 segundos
(vea la gráfica
de abajo)
Rpm actua-
les del mo-
tor durante
3 segundos
