Regelmäßige Wartung und kleinere Reparaturen
6-22
6
GAU03682
Bremsflüssigkeitsstand prüfen Bei Flüssigkeitsmangel kann Luft in das
Bremssystem eindringen und dessen Funk-
tion beeinträchtigen.
Vor Fahrtantritt den Flüssigkeitsstand im
Vorratsbehälter prüfen und erforderlichen-
falls Bremsflüssigkeit nachfüllen. Da ein
niedriger Flüssigkeitsstand auf Brems-
belagverschleiß oder Undichtigkeit des
Bremssystems zurückzuführen sein kann,
in diesem Fall ebenfalls den Bremsbelag-
verschleiß und das Bremssystem auf Un-
dichtigkeit prüfen.Folgende Vorsichtsmaßregeln beachten.
l
Zum Ablesen des Flüssigkeitsstands
sicherstellen, daß der Vorratsbehälter
waagrecht steht.
l
Nur die empfohlene Bremsflüssigkeit
verwenden. Andere Bremsflüssigkei-
ten können die Dichtungen angreifen,
Undichtigkeit verursachen und da-
durch die Bremsfunktion beeinträchti-
gen.
HINWEIS:_ Falls kein DOT 4 zur Verfügung steht, kann
für die Vorderradbremse auch DOT 3 ver-
wendet werden. _
l
Ausschließlich Bremsflüssigkeit glei-
cher Marke und gleichen Typs nach-
füllen. Das Mischen verschiedener
Bremsflüssigkeiten kann chemische
Reaktionen hervorrufen, die die
Bremsfunktion beeinträchtigen.
l
Darauf achten, daß beim Nachfüllen
kein Wasser in den Vorratsbehälter
gelangt. Wasser setzt den Siedepunkt
der Bremsflüssigkeit erheblich herab
und kann Dampfblasenbildung verur-
sachen.
l
Bremsflüssigkeit greift Lack und
Kunststoff an. Deshalb vorsichtig
handhaben und verschüttete Brems-
flüssigkeit sofort abwischen.
l
Ein allmähliches Absinken des
Bremsflüssigkeitsstandes ist mit
zunehmendem Verschleiß der
Bremsbeläge normal; bei plötzli-
chem Absinken jedoch die Brems-
anlage vom YAMAHA-Händler über-
prüfen lassen.

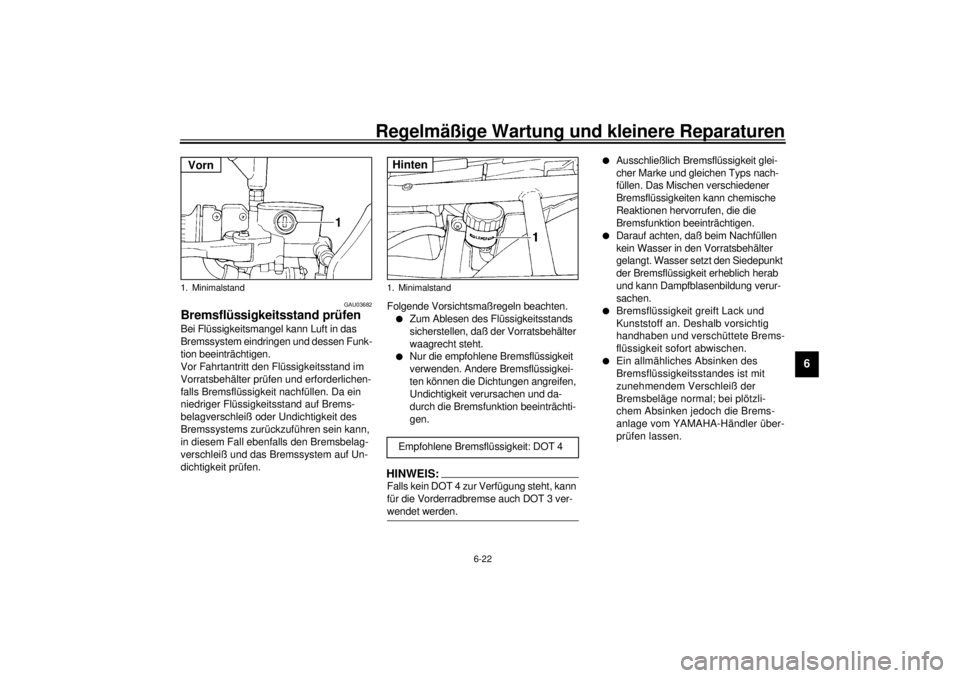

1. MinimalstandVorn
1. MinimalstandEmpfohlene Bremsflüssigkeit: DOT 4Hinten
G_4km.book Page 22 Thursday, September 7, 2000 9:35 AM

Regelmäßige Wartung und kleinere Reparaturen
6-23
6
GAU03238
Bremsflüssigkeit wechseln Die Bremsflüssigkeit sollte in den empfoh-
lenen Abständen (siehe dazu die Tabelle
“Wartungsintervalle und Schmierdienst”)
vom YAMAHA-Händler gewechselt wer-
den. Außerdem müssen folgende Teile
nach der angegebenen Zeitspanne, ggf. bei
Undichtigkeit oder anderen Schäden vom
YAMAHA-Händler ausgetauscht werden.l
Dichtringe (Hauptbremszylinder und
Bremssattel): alle zwei Jahre
l
Bremsschlauch: alle vier Jahre
GAU02962
Bowdenzüge prüfen und
schmieren Die Funktion und den Zustand sämtlicher
Seilzüge vor Fahrtantritt prüfen und die
Seilzüge sowie Seilzugnippel ggf. schmie-
ren. Den Seilzug bei Beschädigung oder
Schwergängigkeit vom YAMAHA-Händler
erneuern lassen.
GW000112
WARNUNG
@ Durch beschädigte Seilzughüllen kön-
nen Seilzüge korrodieren und in ihrer
Funktion eingeschränkt werden. Aus
Sicherheitsgründen beschädigte Seil-
züge unverzüglich erneuern. @
GAU03209
Gaszug und -drehgriff prüfen
und schmieren Die Funktion des Gasdrehgriffs und den
Zustand des Gaszugs vor Fahrtantritt prü-
fen und den Gaszug ggf. schmieren bzw.
erneuern.HINWEIS:@ Da zur Schmierung des Gaszugs der Gas-
drehgriff ohnehin abgenommen werden
muß, sollte die Schmierung beider Kompo-
nenten sinnvollerweise gleichzeitig durch-
geführt werden. @1. Den Gasdrehgriff abschrauben.
2. Den Seilzugnippel lösen, hochhalten
und einige Tropfen Öl in die Hülle und
auf den Zug träufeln.
3. Den Seilzugnippel einhängen und
dann die Innenseite des Gasdrehgriff-
gehäuses schmieren.
4. Die Kontaktflächen des Gasdrehgriffs
schmieren und dann den Drehgriff
festschrauben. Empfohlenes Schmiermittel
Motoröl
G_4km.book Page 23 Thursday, September 7, 2000 9:35 AM

Regelmäßige Wartung und kleinere Reparaturen
6-24
6
GAU03370
Fußbrems- und Schalthebel
prüfen und schmieren Vor Fahrtantritt die Funktion der Fußbrems-
und Schalthebel prüfen und ggf. die Dreh-
punkte schmieren.
GAU03164
Handbrems- und Kupplungshebel
prüfen und schmieren Vor Fahrtantritt die Funktion der Hand-
brems- und Kupplungshebel prüfen und
ggf. die Drehpunkte schmieren. Empfohlenes Schmiermittel
Gaszug
Motoröl
Gasdrehgriff und -gehäuse
Lithiumseifenfett
(Universalschmierfett)
Empfohlenes Schmiermittel
Lithiumseifenfett
(Universalschmierfett)
Empfohlenes Schmiermittel
Lithiumseifenfett
(Universalschmierfett)
G_4km.book Page 24 Thursday, September 7, 2000 9:35 AM

Regelmäßige Wartung und kleinere Reparaturen
6-25
6
GAU03371
Haupt- und Seitenständer prüfen
und schmieren Vor Fahrtantritt prüfen, ob sich die Ständer
leicht ein- und ausklappen lassen und ggf.
die Klappmechanismen schmieren.
GW000114
WARNUNG
@ Falls Haupt- oder Seitenständer klem-
men, diese vom YAMAHA-Händler in-
stand setzen lassen. @
GAU02939
Teleskopgabel prüfen Zustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfoh-
lenen Abständen (siehe dazu die Tabelle
“Wartungsintervalle und Schmierdienst”)
geprüft werden.
Sichtprüfung
GW000115
WARNUNG
@ Das Fahrzeug sicher abstützen, damit es
nicht umfallen kann. @Die Standrohre auf Riefen und andere
Beschädigungen, die Gabeldichtringe auf
Öllecks prüfen.
Empfohlenes Schmiermittel
Lithiumseifenfett
(Universalschmierfett)
G_4km.book Page 25 Thursday, September 7, 2000 9:35 AM

Regelmäßige Wartung und kleinere Reparaturen
6-26
6
Funktionsprüfung

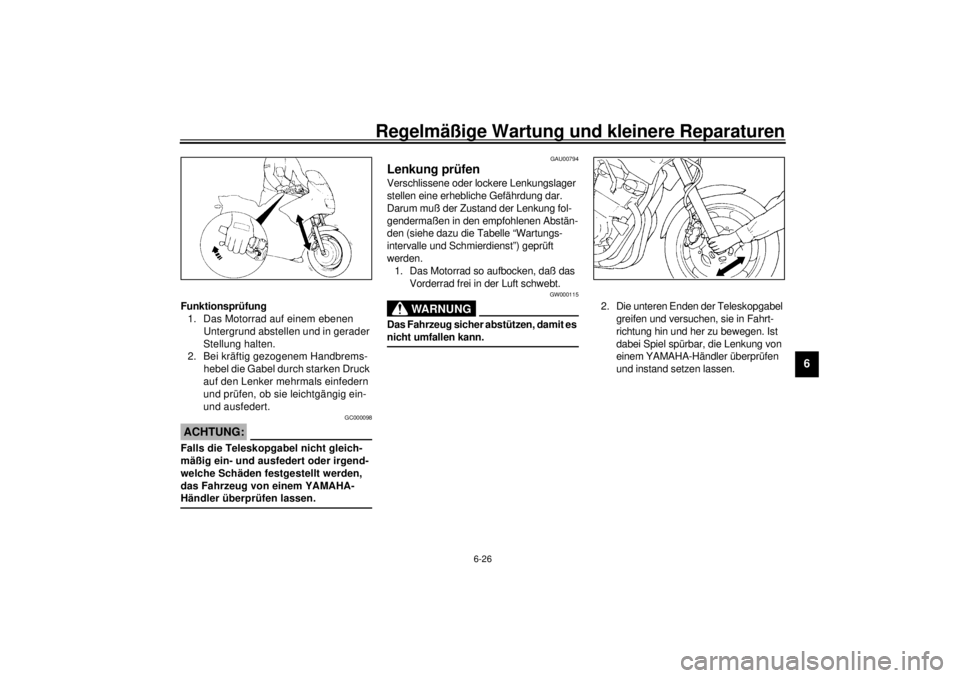

1. Das Motorrad auf einem ebenen
Untergrund abstellen und in gerader
Stellung halten.
2. Bei kräftig gezogenem Handbrems-
hebel die Gabel durch starken Druck
auf den Lenker mehrmals einfedern
und prüfen, ob sie leichtgängig ein-
und ausfedert.
GC000098
ACHTUNG:@ Falls die Teleskopgabel nicht gleich-
mäßig ein- und ausfedert oder irgend-
welche Schäden festgestellt werden,
das Fahrzeug von einem YAMAHA-
Händler überprüfen lassen. @
GAU00794
Lenkung prüfen Verschlissene oder lockere Lenkungslager
stellen eine erhebliche Gefährdung dar.
Darum muß der Zustand der Lenkung fol-
gendermaßen in den empfohlenen Abstän-
den (siehe dazu die Tabelle “Wartungs-
intervalle und Schmierdienst”) geprüft
werden.
1. Das Motorrad so aufbocken, daß das
Vorderrad frei in der Luft schwebt.
GW000115
WARNUNG
@ Das Fahrzeug sicher abstützen, damit es
nicht umfallen kann. @
2. Die unteren Enden der Teleskopgabel
greifen und versuchen, sie in Fahrt-
richtung hin und her zu bewegen. Ist
dabei Spiel spürbar, die Lenkung von
einem YAMAHA-Händler überprüfen
und instand setzen lassen.
G_4km.book Page 26 Thursday, September 7, 2000 9:35 AM

Regelmäßige Wartung und kleinere Reparaturen
6-27
6
GAU01144
Radlager prüfen und warten Die Vorder- und Hinterradlager müssen
in den empfohlenen Abständen (siehe
dazu die Tabelle “Wartungsintervalle und
Schmierdienst”) geprüft werden. Falls ein
Radlager zuviel Spiel aufweist oder das
Rad nicht leichtgängig dreht, die Rad-
lager von einem YAMAHA-Händler über-
prüfen lassen.
GAU00800
Batterie warten Die Batterie ist versiegelt und daher war-
tungsfrei. Die Kontrolle des Säurestands
und das Auffüllen von destilliertem Wasser
entfallen deshalb.
GC000101
ACHTUNG:@ Unter keinen Umständen die Verschluß-
kappen entfernen, da dies die Batterie
ernsthaft beschädigen würde. @
GW000116
WARNUNG
@ l
Die Batterie enthält giftige Schwe-
felsäure, die schwere Verätzungen
und bleibende Augenschäden her-
vorrufen kann. Daher beim Umgang
mit Batterien stets einen geeigne-
ten Augenschutz tragen. Augen,
Haut und Kleidung unter keinen
Umständen mit Batteriesäure in
Berührung bringen.
l
Erste Hilfe• Äußerlich
: Mit reichlich Wasser
abspülen.
• Innerlich: Große Mengen Wasser
trinken und sofort einen Arzt ru-
fen.•Augen
: Mindestens 15 Minuten
lang gründlich mit Wasser spü-
len und sofort einen Arzt auf-
suchen.
l
Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas). Daher
Funken, offene Flammen, brennen-
de Zigaretten und andere Feuer-
quellen fernhalten. Beim Laden der
Batterie in geschlossenen Räumen
für ausreichende Belüftung sorgen.
l
DIE BATTERIE VON KINDERN
FERNHALTEN.
@Batterie laden
Bei Entladung die Batterie so bald wie mög-
lich von einem YAMAHA-Händler aufladen
lassen. Beachten Sie, daß die Batterie sich
durch die Zuschaltung elektrischer Neben-
verbraucher schneller entlädt und deshalb
öfter aufgeladen werden muß.
G_4km.book Page 27 Thursday, September 7, 2000 9:35 AM

Regelmäßige Wartung und kleinere Reparaturen
6-28
6
Batterie lagern
1. Vor einer etwa einmonatigen Still-
legung die Batterie ausbauen, auf-
laden und an einem kühlen, licht-
geschützten Ort lagern.
2. Bei einer Stillegung von mehr als
einem Monat mindestens einmal im
Monat den Ladezustand der Batterie
prüfen und ggf. korrigieren.
3. Vor der Montage die Batterie vollstän-
dig aufladen.
4. Bei der Montage der Batterie unbe-
dingt auf richtige Polung und Festig-
keit der Klemmen achten.
GC000102
ACHTUNG:@ l
Die Batterie vor der Lagerung voll-
ständig aufladen. Das Lagern im
entladenen Zustand führt der Bat-
terie bleibende Schäden zu.
l
Zum Laden der wartungsfreien
Batterie ist ein spezielles Lade-
gerät nötig (Konstantstromstärke
und/oder -spannung). Konventio-
nelle Ladegeräte können die Le-
bensdauer der wartungsfreien Bat-
terie vermindern. Sollten Sie nicht
mit Sicherheit über ein korrektes
Ladegerät verfügen, wenden Sie
sich bitte an Ihren YAMAHA-Händ-
ler.
@
G_4km.book Page 28 Thursday, September 7, 2000 9:35 AM

Regelmäßige Wartung und kleinere Reparaturen
6-29
6
GAU01110
Sicherung wechseln Die Sicherungskästen befinden sich hinter
dem Verkleidungsteil B; siehe dazu
Seite 6-6.
Eine durchgebrannte Sicherung folgender-
maßen erneuern.
1. Die Zündung sowie den Schalter des
betroffenen Stromkreises ausschal-
ten.
2. Die durchgebrannte Sicherung her-
ausnehmen, und dann eine neue
Sicherung mit der vorgesehenen
Amperezahl einsetzen.
GC000103
ACHTUNG:@ Niemals Sicherungen mit einer höhe-
ren als der empfohlenen Amperezahl
verwenden. Eine Sicherung mit fal-
scher Amperezahl kann Schäden an
elektrischen Komponenten und sogar
einen Brand verursachen. @3. Die Zündung und den betroffenen
Stromkreis wieder einschalten und
prüfen, ob das elektrische System
einwandfrei arbeitet.
4. Falls die neue Sicherung sofort wieder
durchbrennt, die elektrische Anlage
von einem YAMAHA-Händler über-
prüfen lassen.

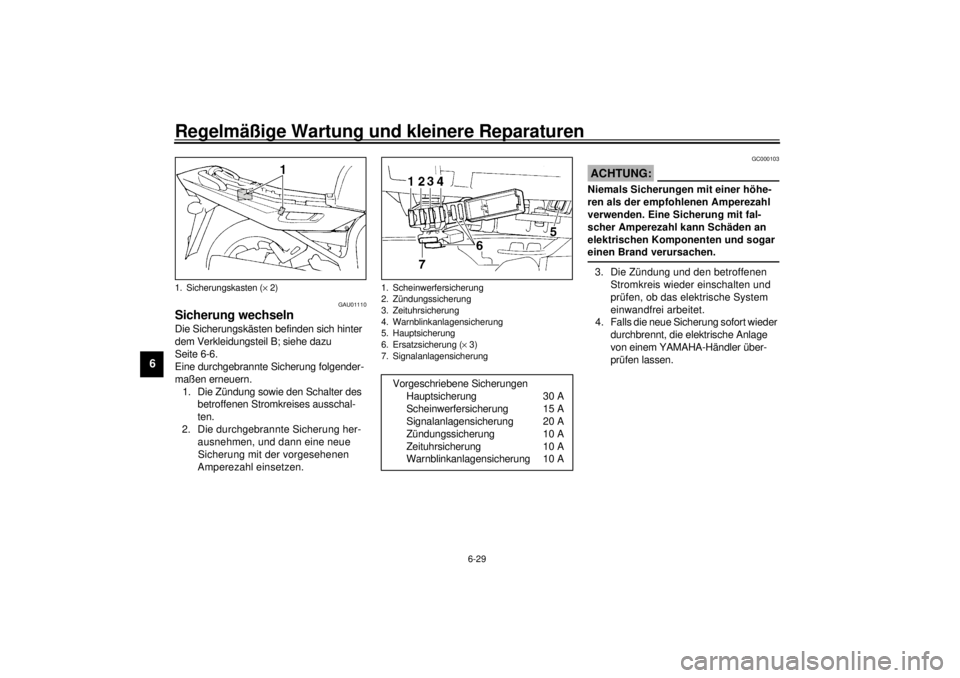

1. Sicherungskasten (´ 2)
1. Scheinwerfersicherung
2. Zündungssicherung
3. Zeituhrsicherung
4. Warnblinkanlagensicherung
5. Hauptsicherung
6. Ersatzsicherung (´ 3)
7. Signalanlagensicherung
Vorgeschriebene Sicherungen
Hauptsicherung 30 A
Scheinwerfersicherung 15 A
Signalanlagensicherung 20 A
Zündungssicherung 10 A
Zeituhrsicherung 10 A
Warnblinkanlagensicherung 10 A
