Regelmäßige Wartung und kleinere Reparaturen
6-6
6
GAU03596
Verkleidungsteil B
Abnehmen1. Das Verkleidungsteil A abnehmen;
siehe dazu Seite 6-5.2. Den Haltegriff abschrauben. 3. Das Verkleidungsteil losschrauben
und dann wie in der Abbildung gezeigt
abziehen.
Montieren
1. Das Verleidungsteil in die ursprüng-
liche Lage bringen und dann fest-
schrauben.
2. Den Haltegriff festschrauben.
3. Das Verkleidungsteil A montieren.
1. Haltegriff
2. Verkleidungsteil B
1. Schraube (´ 2)
1. Schraube (´ 2)
G_4km.book Page 6 Thursday, September 7, 2000 9:35 AM
Page 50 of 100
Regelmäßige Wartung und kleinere Reparaturen
6-7
6
GAU01880
Zündkerzen prüfen Eine ordnungsgemäße Funktion des
Motors wird wesentlich von Funktion und
Zustand der Zündkerzen mitbestimmt. Da
Verbrennungswärme und Ablagerungen
die Funktionstüchtigkeit der Kerzen im
Laufe der Zeit vermindern, müssen die
Zündkerzen in den empfohlenen Abstän-
den (siehe dazu die Tabelle “Wartungs-
intervalle und Schmierdienst”) heraus-
genommen und geprüft werden. (Diese
Arbeit am besten dem YAMAHA-Händler
überlassen.) Der Zustand der Zündker-
zen erlaubt Rückschlüsse auf den Zu-
stand des Motors.
Normalerweise sollte der Isolatorfuß aller
Zündkerzen eines Motors die gleiche Ver-
färbung aufweisen. Der die Mittelelektrode
umgebende Porzellanisolator ist bei richtig
eingestelltem Motor und normaler Fahrwei-
se rehbraun. Weisen einzelne oder sämt-
liche Zündkerzen eine stark abweichende
Färbung auf, sollte die Funktion des Motors
vom YAMAHA-Händler überprüft werden.Bei fortgeschrittenem Abbrand der Mittel-
elektroden oder übermäßigen Ölkohleab-
lagerungen die Zündkerzen durch neue mit
vorgeschriebenem Wärmewert ersetzen.
Vor dem Einschrauben einer Zündkerze
stets den Elektrodenabstand mit einer Füh-
lerlehre messen und erforderlichenfalls kor-
rigieren.
Die Sitzfläche der Kerzendichtung reinigen;
Schmutz und Fremdkörper vom Gewinde
abwischen. Empfohlene Zündkerze
DPR8EA-9 (NGK) oder
X24EPR-U9 (DENSO)
a. Zündkerzen-Elektrodenabstand
Zündkerzen-Elektrodenabstand
0,8–0,9 mm
Anzugsmoment
Zündkerze
17,5 Nm (1,75 m·kg)
G_4km.book Page 7 Thursday, September 7, 2000 9:35 AM
Page 51 of 100
Regelmäßige Wartung und kleinere Reparaturen
6-8
6
HINWEIS:@ Steht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, läßt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden. @
GAU02938
Motoröl und Ölfilter Der Motorölstand sollte vor Fahrtbeginn
geprüft werden. Außerdem müssen in den
empfohlenen Abständen (siehe dazu die
Tabelle “Wartungsintervalle und Schmier-
dienst”) das Motoröl und die Ölfilterpatrone
gewechselt werden.
Ölstand prüfen
1. Das Motorrad auf den Hauptständer
stellen.HINWEIS:@ Sicherstellen, daß das Fahrzeug bei der Öl-
standkontrolle vollständig gerade steht.
Selbst geringfügige Neigung zur Seite führt
bereits zu falschem Meßergebnis. @2. Den Motor anlassen, einige Minuten
lang warmfahren und dann abstellen.3. Einige Minuten bis zur Messung war-
ten, damit sich das Öl setzen kann.
Dann den Ölstand durch das Schau-
glas rechts unten am Kurbelgehäuse
ablesen.
HINWEIS:@ Der Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-
den. @4. Falls der Ölstand zu niedrig ist, Öl
der empfohlenen Sorte bis zum vor-
geschriebenen Stand nachfüllen.1. Ölstand-Schauglas
2. Maximalstand
3. Minimalstand
G_4km.book Page 8 Thursday, September 7, 2000 9:35 AM
Page 52 of 100
Regelmäßige Wartung und kleinere Reparaturen
6-9
6
Öl wechseln (mit/ohne Filterwechsel)
1. Den Motor anlassen, einige Minuten
lang warmfahren und dann abstellen.
2. Ein Ölauffanggefäß unter den Motor
stellen.3. Den Einfüllschraubverschluß sowie
die Ablaßschraube herausdrehen und
das Motoröl ablassen.
HINWEIS:@ Die Schritte 4–6 nur ausführen, wenn die
Ölfilterpatrone erneuert wird. @
4. Die Ölfilterpatrone mit einem Ölfilter-
schlüssel abschrauben.HINWEIS:@ Ölfilterschlüssel sind beim YAMAHA-Händ-
ler erhältlich. @
1. Einfüllschraubverschluß (Motoröl)
1. Motoröl-Ablaßschraube
1. Ölfilterpatrone
2. Ölfilterschlüssel
G_4km.book Page 9 Thursday, September 7, 2000 9:35 AM
Page 53 of 100
Regelmäßige Wartung und kleinere Reparaturen
6-10
6
5. Den O-Ring der neuen Ölfilterpatrone
mit Motoröl benetzen.HINWEIS:@ Sicherstellen, daß der O-Ring korrekt sitzt. @6. Die neue Ölfilterpatrone mit dem Ölfil-
terschlüssel einschrauben und dann
vorschriftsmäßig festziehen.7. Die Motoröl-Ablaßschraube montieren
und dann vorschriftsmäßig festziehen.
8. Die vorgeschriebene Menge des emp-
fohlenen Öls einfüllen und dann den
Einfüllschraubverschluß fest zudre-
hen.
GC000072
ACHTUNG:@ l
Keine Additive beimischen! Da das
Motoröl auch zur Schmierung der
Kupplung dient, können solche Zu-
sätze zu Kupplungsrutschen füh-
ren. Öle mit einer Dieselspezifika-
tion “.../CD” oder höherwertig nicht
verwenden. Auch Öle der Klasse
“ENERGY CONSERVING II” oder
höherwertige Öle nicht verwenden.
l
Darauf achten, daß keine Fremd-
körper in das Kurbelgehäuse ein-
dringen.
@9. Den Motor anlassen und einige Minu-
ten lang im Leerlaufbetrieb auf Un-
dichtigkeiten prüfen. Tritt irgendwo Öl
aus, den Motor sofort abstellen und
die Ursache feststellen.HINWEIS:@ Während des Anlassens leuchtet die Öl-
stand-Warnleuchte kurz auf und erlischt
dann bei korrektem Ölstand. @

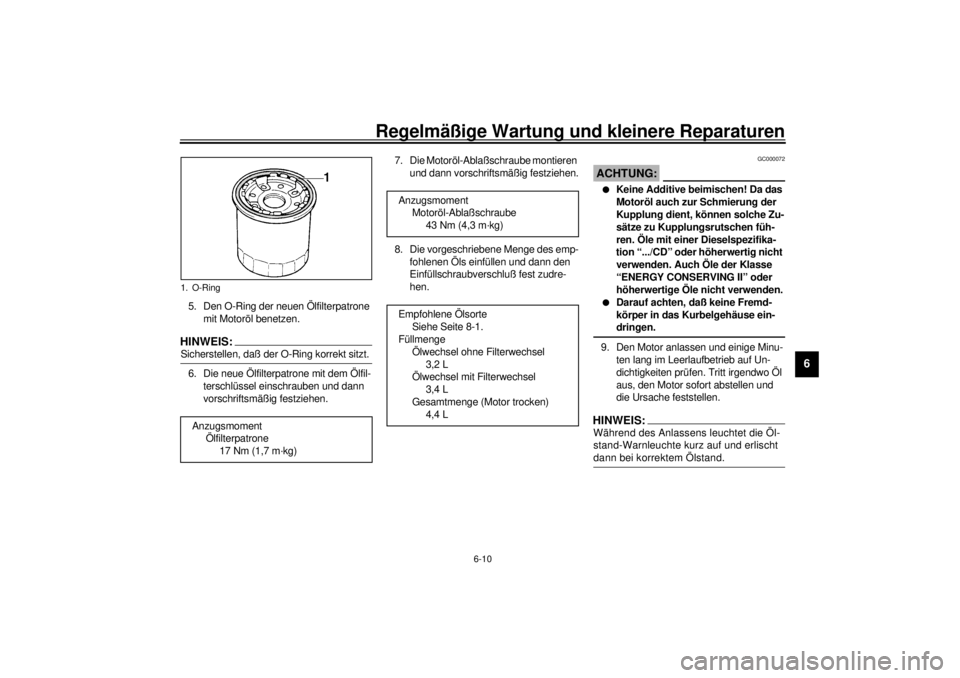

1. O-Ring
Anzugsmoment
Ölfilterpatrone
17 Nm (1,7 m·kg)
Anzugsmoment
Motoröl-Ablaßschraube
43 Nm (4,3 m·kg)
Empfohlene Ölsorte
Siehe Seite 8-1.
Füllmenge
Ölwechsel ohne Filterwechsel
3,2 L
Ölwechsel mit Filterwechsel
3,4 L
Gesamtmenge (Motor trocken)
4,4 L
G_4km.book Page 10 Thursday, September 7, 2000 9:35 AM
Page 54 of 100
Regelmäßige Wartung und kleinere Reparaturen
6-11
6
GC000067
ACHTUNG:@ Falls die Ölstand-Warnleuchte nach
dem Anlassen flackert oder weiter-
brennt, den Motor sofort abstellen und
von einem YAMAHA-Händler überprü-
fen lassen. @10. Den Motor abstellen, den Ölstand prü-
fen und ggf. Öl nachfüllen.
GAU03681
Achsantriebsöl Das Achsantriebsgehäuse sollte vor Fahrt-
beginn auf Undichtigkeit geprüft werden
und das Fahrzeug ggf. vom YAMAHA-
Händler überprüft werden. Außerdem muß
in den empfohlenen Abständen (siehe dazu
die Tabelle “Wartungsintervalle und
Schmierdienst”) das Achsantriebsöl ge-
wechselt werden.
GW000066
WARNUNG
_ l
Darauf achten, daß keine Fremd-
körper in das Achsantriebsgehäuse
eindringen.
l
Darauf achten, daß kein Öl auf Rä-
der und Reifen gerät.
_Ölstand prüfen
1. Das Motorrad auf den Hauptständer
stellen.
HINWEIS:_ l
Der Achsantriebsölstand sollte bei kal-
tem Motor geprüft werden.
l
Sicherstellen, daß das Fahrzeug bei
der Kontrolle des Ölstands vollständig
gerade steht. Selbst geringfügige Nei-
gung zur Seite führt bereits zu fal-
schem Meßergebnis.
_
G_4km.book Page 11 Thursday, September 7, 2000 9:35 AM
Page 55 of 100
Regelmäßige Wartung und kleinere Reparaturen
6-12
6
2. Den Einfüllschraubverschluß heraus-
drehen und den Ölstand im Achsan-
triebsgehäuse prüfen.HINWEIS:_ Das Öl sollte bis zum Rand der Einfüllöff-
nung reichen. _3. Falls der Ölstand zu niedrig ist, Öl der
empfohlenen Sorte bis zum vorge-
schriebenen Stand nachfüllen.Öl wechseln
1. Ein Ölauffanggefäß unter das Achsan-
triebsgehäuse stellen.
2. Den Einfüllschraubverschluß sowie
die Ablaßschraube herausdrehen und
das Achsantriebsöl ablassen.
3. Die Achsantriebsöl-Ablaßschraube
montieren und dann vorschriftsmäßig
anziehen.
4. Achsantriebsöl der empfohlenen Sor-
te bis zum Rand der Einfüllöffnung
einfüllen.
HINWEIS:_ Die Bezeichnung GL4 gibt Aufschluß über
die Ölqualität. Es können auch Öle der
Klassen GL5 oder GL6 verwendet werden. _5. Den Einfüllschraubverschluß montie-
ren und festziehen.
6. Das Achsantriebsgehäuse auf Un-
dichtigkeit prüfen. Tritt irgendwo Öl
aus, die Ursache feststellen.
1. Achsantriebsöl-Einfüllschraubverschluß
2. Korrekter Ölstand
3. Achsantriebsöl-Ablaßschraube
Anzugsmoment
Achsantriebsöl-Ablaßschraube
23 Nm (2,3 m·kg)
Empfohlene Ölsorte
SAE 80 Hypoidöl der API-Klasse
“GL4”
bzw. SAE 80W-90 Mehrbereichs-
Hypoidöl
Füllmenge
0,2 L
G_4km.book Page 12 Thursday, September 7, 2000 9:35 AM
Page 56 of 100
Regelmäßige Wartung und kleinere Reparaturen
6-13
6
GAU03597
Luftfiltereinsatz reinigen Der Luftfiltereinsatz sollte in den empfohle-
nen Abständen (siehe dazu die Tabelle
“Wartungsintervalle und Schmierdienst”)
gereinigt werden. Bei übermäßig staubi-
gem oder feuchten Einsatz ist der Filter
häufiger zu reinigen.
1. Die Sitzbank abnehmen; siehe dazu
Seite 3-11.
2. Den Kraftstoffhahn auf “OFF” stellen
und dann den Kraftstoffschlauch ab-
ziehen.3. Den Kraftstofftank losschrauben.
4. Den Kraftstoffstandgeber-Steckver-
binder lösen und dann den Tank ab-
nehmen.5. Den Luftfiltergehäusedeckel ab-

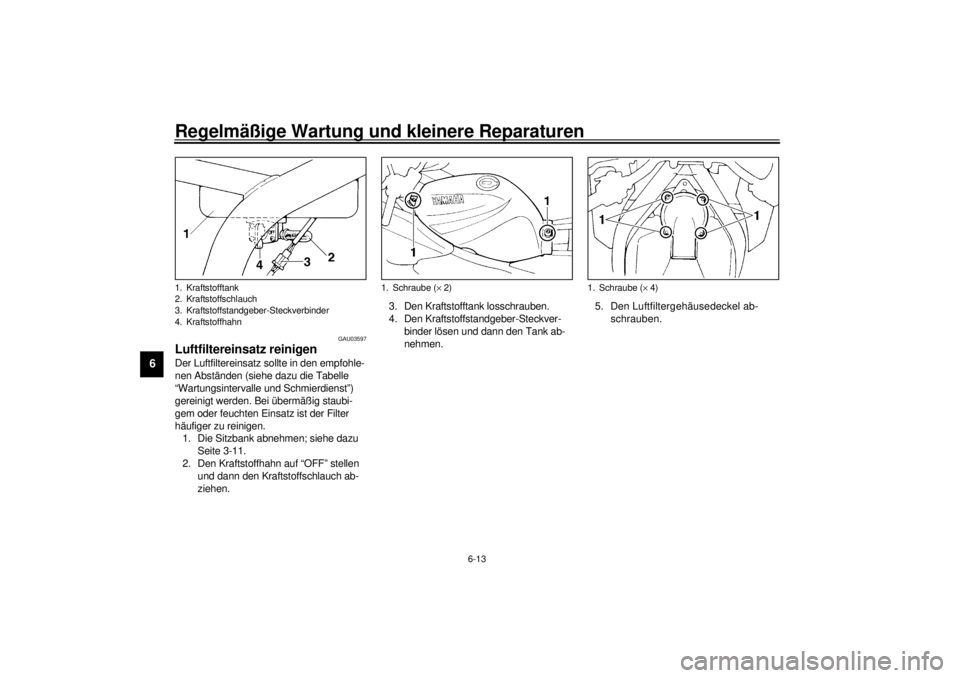

schrauben.1. Kraftstofftank
2. Kraftstoffschlauch
3. Kraftstoffstandgeber-Steckverbinder
4. Kraftstoffhahn
1. Schraube (´ 2)
1. Schraube (´ 4)
