2001 YAMAHA XJ900S Betriebsanleitungen (in German)

Regelmäßige Wartung und kleinere Reparaturen
6-14
6
6. Den Luftfiltereinsatz herausziehen. 7. Den Filtereinsatz ausklopfen, um den
gröbsten Schmutz und Staub zu ent-
fernen; dann mit Druckluft, wie in der
Abbildung gezeigt, den feineren Staub
herausblasen. Den Luftfiltereinsatz,
falls beschädigt, erneuern.
8. Den Filtereinsatz in das Luftfilterge-
häuse einsetzen.
GC000082
ACHTUNG:_ l
Der Filtereinsatz muß richtig im
Filtergehäuse sitzen.
l
Den Motor niemals ohne Luftfilter
betreiben, da eindringende Staub-
partikel erhöhten Verschleiß an
Kolben und/oder Zylindern verur-
sachen.
_9. Den Luftfiltergehäusedeckel fest-
schrauben.
10. Den Steckverbinder des Kraftstoff-
standgebers anschließen und dann
den Kraftstofftank festschrauben.
11. Den Kraftstoffschlauch anschließen
und dann den Kraftstoffhahn auf “ON”
stellen.
12. Die Sitzbank montieren.
1. Luftfiltereinsatz
G_4km.book Page 14 Thursday, September 7, 2000 9:35 AM

Regelmäßige Wartung und kleinere Reparaturen
6-15
6
GAU00630
Vergaser einstellen Die Vergaser sind grundlegende Bestand-
teile der Antriebseinheit und erfordern eine
höchstgenaue Einstellung. Die meisten
Einstellarbeiten sollten dem YAMAHA-
Händler vorbehalten bleiben, der über die
notwendigen Kenntnisse und Erfahrung
verfügt. Die im folgenden beschriebene
Einstellung können Sie jedoch im Rahmen
der regelmäßigen Wartung selbst ausfüh-
ren.
GC000095
ACHTUNG:@ Die im YAMAHA-Werk vorgenommene
Vergasereinstellung beruht auf zahl-
reichen Tests. Eine Änderung dieser
Einstellung kann zu Leistungsabfall
und Motorschäden führen. @
GAU00632

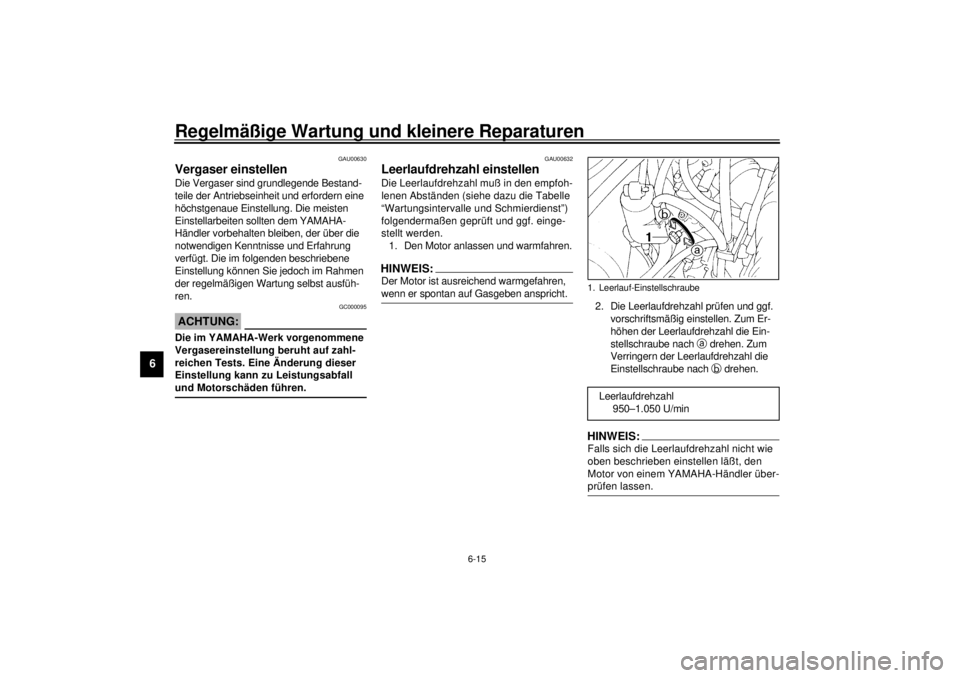

Leerlaufdrehzahl einstellen Die Leerlaufdrehzahl muß in den empfoh-
lenen Abständen (siehe dazu die Tabelle
“Wartungsintervalle und Schmierdienst”)
folgendermaßen geprüft und ggf. einge-
stellt werden.
1. Den Motor anlassen und warmfahren.HINWEIS:@ Der Motor ist ausreichend warmgefahren,
wenn er spontan auf Gasgeben anspricht. @
2. Die Leerlaufdrehzahl prüfen und ggf.
vorschriftsmäßig einstellen. Zum Er-
höhen der Leerlaufdrehzahl die Ein-
stellschraube nach
a drehen. Zum
Verringern der Leerlaufdrehzahl die
Einstellschraube nach
b drehen.HINWEIS:@ Falls sich die Leerlaufdrehzahl nicht wie
oben beschrieben einstellen läßt, den
Motor von einem YAMAHA-Händler über-
prüfen lassen. @1. Leerlauf-Einstellschraube
Leerlaufdrehzahl
950–1.050 U/min
G_4km.book Page 15 Thursday, September 7, 2000 9:35 AM

Regelmäßige Wartung und kleinere Reparaturen
6-16
6
GAU00635
Gaszugspiel einstellen Der Gasdrehgriff muß in Drehrichtung ein
Spiel von 3–5 mm aufweisen. Das Gaszug-
spiel am Drehgriff regelmäßig prüfen und
ggf. vom YAMAHA-Händler einstellen las-
sen.a. Gaszugspiel am Drehgriff
G_4km.book Page 16 Thursday, September 7, 2000 9:35 AM

Regelmäßige Wartung und kleinere Reparaturen
6-17
6
GAU00637
Ventilspiel einstellen Mit zunehmender Betriebszeit verändert
sich das Ventilspiel, wodurch die Zylin-
derfüllung nicht mehr den optimalen Wert
erreicht. Darüber hinaus kann es durch
falsches Ventilspiel zu Schäden am Motor
kommen. Um dem vorzubeugen, muß
das Ventilspiel in den empfohlenen Ab-
ständen (siehe dazu die Tabelle “War-
tungsintervalle und Schmierdienst”) vom
YAMAHA-Händler geprüft und ggf. ein-
gestellt werden.
GAU00658
Reifen prüfen Optimale Lenkstabilität, Lebensdauer und
Fahrsicherheit sind nur durch Beachtung
der folgenden Punkte gewährleistet.
Reifenluftdruck
Den Reifenluftdruck vor Fahrtantritt prüfen
und ggf. korrigieren; siehe dazu folgende
Tabelle.
GW000082
WARNUNG
@ l
Den Reifenluftdruck stets bei kal-
ten Reifen (d. h. Reifentemperatur
entspricht Umgebungstempera-
tur) prüfen und korrigieren.
l
Der Reifenluftdruck ist stets der
Zuladung (d. h. dem Gesamtgewicht
von Fahrer, Beifahrer, Gepäck und
zulässigem Zubehör) sowie der
Fahrgeschwindigkeit anzupassen.
@
CE-01G
CE-07G
GWA00012
WARNUNG
@ Da die Beladung das Fahr- sowie das
Bremsverhalten und damit die Sicher-
heit des Motorrads beeinflußt, stets fol-
gende Punkte beachten. l
DAS MOTORRAD NIEMALS ÜBER-
LADEN! Überladen des Motorrads
beeinträchtigt nicht nur Fahrverhal-
ten und Sicherheit, sondern kann
auch Reifenschäden und Unfälle
zur Folge haben. Sicherstellen, daß
das Gesamtgewicht aus Gepäck,
Fahrer, Beifahrer und zulässigem
Zubehör nicht die maximale Ge-
samtzuladung überschreitet.
Reifenluftdruck (bei kaltem Reifen)
Zuladung* Vorn Hinten
Bis 90 kg225 kPa
2,25 kg/cm
2
2,25 bar250 kPa
2,50 kg/cm
2
2,50 bar
90 kg–Maximum250 kPa
2,50 kg/cm
2
2,50 bar290 kPa
2,90 kg/cm
2
2,90 bar
Hochgeschwin-
digkeitsfahrt250 kPa
2,50 kg/cm
2
2,50 bar290 kPa
2,90 kg/cm
2
2,90 bar
Max. Gesamtzuladung* 205 kg
*Summe aus Fahrer, Beifahrer, Gepäck und Zubehör
G_4km.book Page 17 Thursday, September 7, 2000 9:35 AM

Regelmäßige Wartung und kleinere Reparaturen
6-18
6
l
Keinesfalls Gegenstände mitführen,
die während der Fahrt verrutschen
können.
l
Schwere Lasten zum Fahrzeug-
mittelpunkt hin plazieren und das
Gewicht möglichst gleichmäßig
auf beide Seiten verteilen.
l
Fahrwerk und Reifenluftdruck
müssen auf die Gesamtzuladung
angepaßt werden.
l
Reifenzustand und -luftdruck vor
Fahrtantritt prüfen.
@

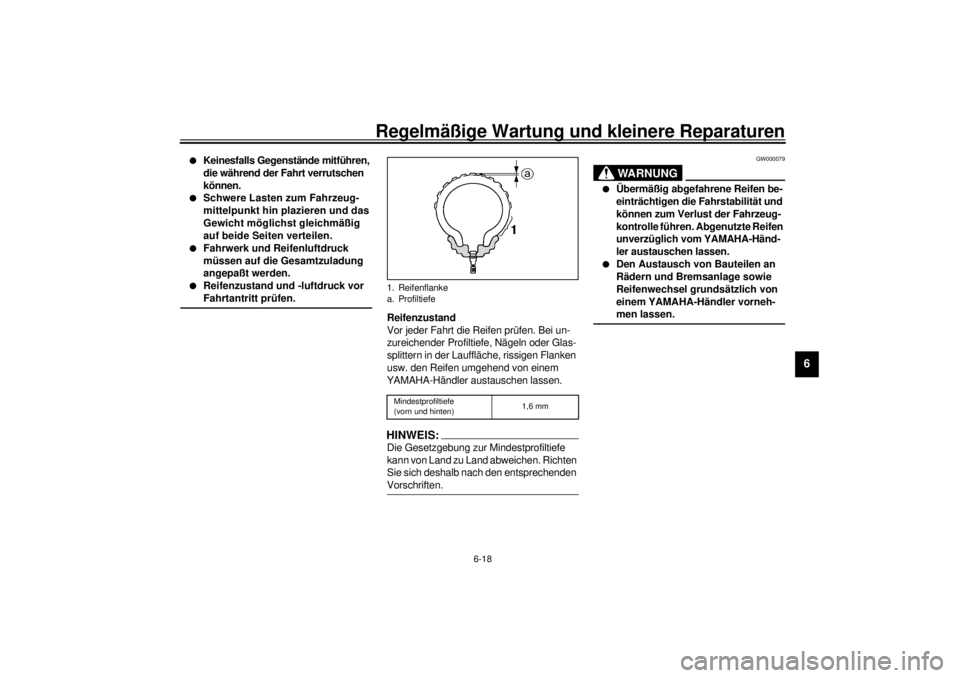

Reifenzustand
Vor jeder Fahrt die Reifen prüfen. Bei un-
zureichender Profiltiefe, Nägeln oder Glas-
splittern in der Lauffläche, rissigen Flanken
usw. den Reifen umgehend von einem
YAMAHA-Händler austauschen lassen.CE-08GHINWEIS:@ Die Gesetzgebung zur Mindestprofiltiefe
kann von Land zu Land abweichen. Richten
Sie sich deshalb nach den entsprechenden
Vorschriften. @
GW000079
WARNUNG
@ l
Übermäßig abgefahrene Reifen be-
einträchtigen die Fahrstabilität und
können zum Verlust der Fahrzeug-
kontrolle führen. Abgenutzte Reifen
unverzüglich vom YAMAHA-Händ-
ler austauschen lassen.
l
Den Austausch von Bauteilen an
Rädern und Bremsanlage sowie
Reifenwechsel grundsätzlich von
einem YAMAHA-Händler vorneh-
men lassen.
@
1. Reifenflanke
a. ProfiltiefeMindestprofiltiefe
(vorn und hinten)1,6 mm
G_4km.book Page 18 Thursday, September 7, 2000 9:35 AM

Regelmäßige Wartung und kleinere Reparaturen
6-19
6
Reifenausführung
Die Gußräder dieses Motorrads sind mit
Schlauchlos-Reifen bestückt.
GW000080
WARNUNG
@ l
Grundsätzlich Reifen gleichen
Typs und gleichen Herstellers für
Vorder- und Hinterrad verwenden.
l
Die nachfolgenden Reifen sind
nach zahlreichen Tests von der
YAMAHA MOTOR CO., LTD. frei-
gegeben worden. Bei anderen als
den zugelassenen Reifenkombi-
nationen kann das Fahrverhalten
nicht garantiert werden.
l
Die Ventilkappen fest aufschrau-
ben, da sie Luftverlust bei hohen
Geschwindigkeiten verhindern.
l
Die Verwendung von anderen
Reifenventilen und Ventileinsät-
zen als den hier aufgeführten
kann bei hohen Geschwindigkei-
ten zu plötzlichem Luftverlust
führen. Nur Originalersatzteile
von YAMAHA oder gleichwertige
Teile verwenden.
@CE-10G
CE-14GGAU00684
WARNUNG
@ Dieses Motorrad ist mit Super-Hochge-
schwindigkeitsreifen ausgerüstet. Bitte
folgende Punkte beachten, um das volle
Potential des Fahrzeugs und der Reifen
nutzen zu können.l
Diese Reifen nur gegen solche glei-
cher Spezifikation und gleichen
Typs austauschen. Andere Reifen
können bei hohen Geschwindigkei-
ten platzen.
l
Neue Reifen entwickeln erst nach
dem Einfahren der Lauffläche ihre
volle Bodenhaftung. Daher sollten
die Reifen für etwa 100 km mit nied-
rigerer Geschwindigkeit eingefah-
ren werden, bevor hohe Geschwin-
digkeiten riskiert werden können.
l
Hohe Geschwindigkeiten sollten
nur mit warmen Reifen gefahren
werden.
l
Den Reifenluftdruck stets der Zu-
ladung und den Fahrbedingungen
anpassen.
@
1. Reifenventil
2. Ventileinsatz
3. Ventilkappe mit Dichtung
Vorn:
Hersteller Dimension Modell
Metzeler 120/70-17 58V ME33
Dunlop 120/70-17 58V K505F
Bridgestone 120/70-17 58V G601
Hinten:
Hersteller Dimension Modell
Metzeler 150/70-17 69V ME55A
Dunlop 150/70-17 69V K505
Bridgestone 150/70-17 69V G602
Vorn und hinten
Reifenventil TR412
Ventileinsatz #9000A (original)
G_4km.book Page 19 Thursday, September 7, 2000 9:35 AM

Regelmäßige Wartung und kleinere Reparaturen
6-20
6
GAU00687
Räder Optimale Lenkstabilität, Lebensdauer und
Fahrsicherheit sind nur durch Beachtung
der folgenden Punkte gewährleistet.l
Räder und Reifen vor jeder Fahrt
inspizieren. Die Reifen auf Risse,
Schnitte u. ä., die Felgen auf Verzug
und andere Beschädigungen prüfen.
Bei Mängeln an Reifen oder Rädern
das Motorrad vom YAMAHA-Händ-
ler überprüfen lassen. Selbst klein-
ste Reparaturen an Rädern und
Reifen nur von einer Fachwerkstatt
ausführen lassen. Felgen mit Verzug
und anderen Verformungen müssen
ausgetauscht werden.
l
Nach dem Austausch von Felgen
und/oder Reifen muß das Rad ausge-
wuchtet werden. Eine Reifenunwucht
beeinträchtigt die Fahrstabilität, ver-
mindert den Fahrkomfort und ver-
kürzt die Lebensdauer des Reifens.
l
Nach dem Reifenwechsel zunächst
mit mäßiger Geschwindigkeit fahren,
denn bevor der Reifen seine optima-
len Eigenschaften entwickeln kann,
muß seine Lauffläche vorsichtig ein-
gefahren werden.
GAU00694
Kupplungshebel-Spiel einstellen Der Kupplungshebel muß ein Spiel von
10–15 mm aufweisen. Das Kupplungs-
hebel-Spiel regelmäßig prüfen und ggf.
folgendermaßen einstellen.
1. Die Kontermutter am Kupplungshebel
lockern.
2. Zum Erhöhen des Kupplungshebel-
Spiels die Einstellschraube nach
a
drehen. Zum Verringern des Kupp-
lungshebel-Spiels die Einstellschrau-
be nach
b drehen.3. Bei korrektem Kupplungshebel-Spiel
die Kontermutter festziehen. Falls das
Kupplungshebel-Spiel nicht, wie oben
beschrieben, korrekt eingestellt wer-
den konnte, folgendermaßen weiter-
fahren.
4. Die Einstellschraube am Kupplungs-
hebel komplett nach
a drehen, um
den Seilzug zu lockern.
5. Die Kontermutter am Kurbelgehäuse
lockern.
6. Zum Erhöhen des Kupplungshebel-
Spiels die Einstellmutter nach
a dre-
hen. Zum Verringern des Kupplungs-
hebel-Spiels die Einstellmutter nach
b
drehen.
7. Beide Kontermuttern festziehen.1. Kontermutter
2. Einstellschraube (Kupplungshebel-Spiel)
c. Kupplungshebel-Spiel
1. Kontermutter
2. Einstellmutter (Kupplungshebel-Spiel)
G_4km.book Page 20 Thursday, September 7, 2000 9:35 AM

Regelmäßige Wartung und kleinere Reparaturen
6-21
6

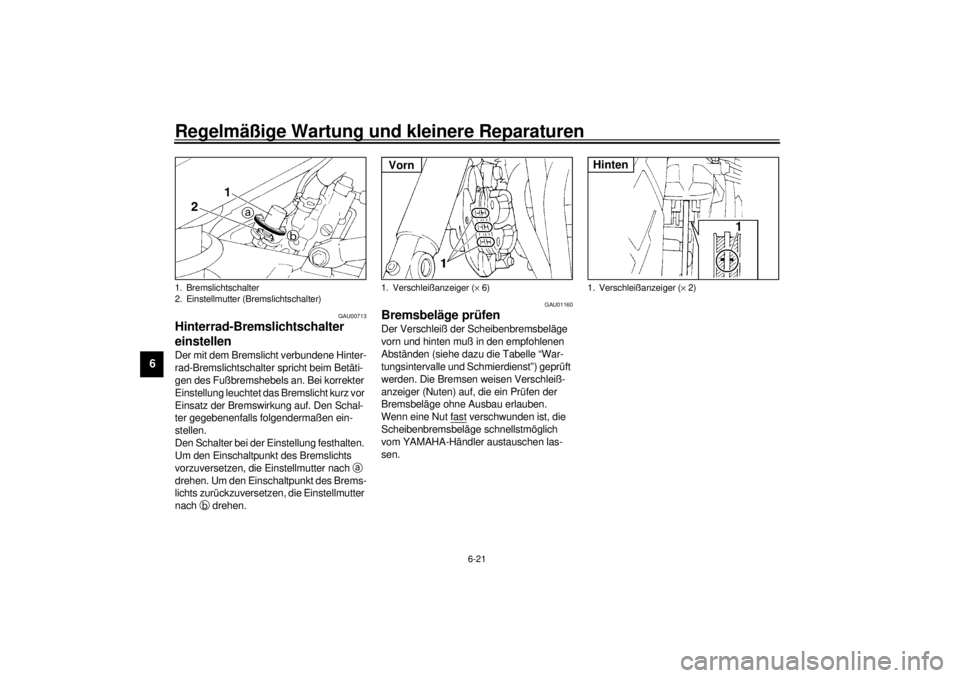

GAU00713
Hinterrad-Bremslichtschalter
einstellen Der mit dem Bremslicht verbundene Hinter-
rad-Bremslichtschalter spricht beim Betäti-
gen des Fußbremshebels an. Bei korrekter
Einstellung leuchtet das Bremslicht kurz vor
Einsatz der Bremswirkung auf. Den Schal-
ter gegebenenfalls folgendermaßen ein-
stellen.
Den Schalter bei der Einstellung festhalten.
Um den Einschaltpunkt des Bremslichts
vorzuversetzen, die Einstellmutter nach
a
drehen. Um den Einschaltpunkt des Brems-
lichts zurückzuversetzen, die Einstellmutter
nach
b drehen.
GAU01160
Bremsbeläge prüfen Der Verschleiß der Scheibenbremsbeläge
vorn und hinten muß in den empfohlenen
Abständen (siehe dazu die Tabelle “War-
tungsintervalle und Schmierdienst”) geprüft
werden. Die Bremsen weisen Verschleiß-
anzeiger (Nuten) auf, die ein Prüfen der
Bremsbeläge ohne Ausbau erlauben.
Wenn eine Nut fast
verschwunden ist, die
Scheibenbremsbeläge schnellstmöglich
vom YAMAHA-Händler austauschen las-
sen.

1. Bremslichtschalter
2. Einstellmutter (Bremslichtschalter)
1. Verschleißanzeiger (´ 6)Vorn
1. Verschleißanzeiger (´ 2)Hinten
G_4km.book Page 21 Thursday, September 7, 2000 9:35 AM
