2001 YAMAHA XJ900S Betriebsanleitungen (in German)

Technische Daten
8-2
8
Achsantriebsöl
Sorte SAE 80 Hypoidöl der API-Klasse
“GL4” bzw. SAE 80W-90 Mehr-
bereichs-Hypoidöl
Füllmenge 0,2 L
Luftfilter
Trockenelement
Kraftstoff
Sorte bleifreies Normalbenzin
Tankvolumen (Gesamtinhalt) 24 L
Davon Reserve ca. 5 L
Vergaser
Modell MIKUNI
Modell ´ Anzahl BDSR34 ´ 4
Zündkerzen
Hersteller/Modell NGK / DPR8EA-9 oder
DENSO / X24EPR-U9
Elektrodenabstand 0,8–0,9 mm
KupplungsbauartMehrscheiben-Ölbadkupplung
Kraftübertragung
Primärantrieb Stirnräder
Primärübersetzung 1,672
Sekundärantrieb Kette
Sekundärübersetzung 1,278
Getriebe klauengeschaltetes 5-Gang-
GetriebeGetriebebetätigung Fußschalthebel (links)
Getriebeabstufung
1. Gang 2,188
2. Gang 1,500
3. Gang 1,154
4. Gang 0,933
5. Gang 0,813
Fahrwerk
Rahmenbauart Doppelschleifen-Rohrrahmen
Lenkkopfwinkel 27°
Nachlauf 121 mm
Reifen
Vo r n
Ausführung Schlauchlos-Reifen
Dimension 120/70-17 58V
Hersteller/Modell Dunlop / K505F
Metzeler / ME33
Bridgestone / G601
Hinten
Ausführung Schlauchlos-Reifen
Dimension 150/70-17 69V
Hersteller/Modell Dunlop / K505
Metzeler / ME55A
Bridgestone / G602
G_4km.book Page 2 Thursday, September 7, 2000 9:35 AM

Technische Daten
8-3
8
Max. Gesamtzuladung* 205 kg
Reifenluftdruck (bei kaltem
Reifen)
Bis 90 kg*
Vorn 225 kPa (2,25 kg/cm
2, 2,25 bar)
Hinten 250 kPa (2,50 kg/cm2, 2,50 bar)
90 kg–Maximum*
Vorn 250 kPa (2,50 kg/cm2, 2,50 bar)
Hinten 290 kPa (2,90 kg/cm2, 2,90 bar)
Hochgeschwindigkeitsfahrt
Vorn 250 kPa (2,50 kg/cm2, 2,50 bar)
Hinten 290 kPa (2,90 kg/cm2, 2,90 bar)
*Summe aus Fahrer, Beifahrer, Gepäck und Zubehör
Räder
Vo r n
Ausführung Gußrad
Dimension 17 ´ MT 3,00
Hinten
Ausführung Gußrad
Dimension 17 ´ MT 4,00
Bremsanlage
Vo r n
Bauart Doppelscheibenbremse
Betätigung Handbremshebel (rechts)
Bremsflüssigkeit DOT 4Hinten
Bauart Einscheibenbremse
Betätigung Fußbremshebel (rechts)
Bremsflüssigkeit DOT 4
Radaufhängung (Bauart)
Vorn Teleskopgabel
Hinten Schwinge mit Umlenkhebel-
abstützung
Feder-/Dämpferelemente
Vorn hydraulisch gedämpfte Teleskop-
gabel mit Spiralfedern
Hinten Zentralfederbein mit gasdruck-
unterstütztem Stoßdämpfer und
Spiralfeder
Federweg
Vorn 140 mm
Hinten 110 mm
Elektrische Anlage
Zündsystem digitale Transistorzündanlage
Lichtmaschine
Bauart Drehstromgenerator mit
Elektromagnet
Leistung 13,5 V, 34 A bei 5.000 U/min
G_4km.book Page 3 Thursday, September 7, 2000 9:35 AM

Technische Daten
8-4
8
Batterie
Typ YTX14-BS
Bezeichnung (Span-
nung, Kapazität) 12 V, 12 Ah
ScheinwerferHalogenlampe
Lampen (Bezeichnung ´ Anzahl)
Scheinwerfer 12 V, 60/55 W ´ 1
Rücklicht/Bremslicht 12 V, 5/21 W ´ 1
Standlicht vorn 12 V, 4 W ´ 1
Blinker 12 V, 21 W ´ 4
Instrumentenbeleuchtung 12 V 3,4 W ´ 4
Leerlauf-Kontrolleuchte 12 V, 3,4 W ´ 1
Fernlicht-Kontrolleuchte 12 V, 3,4 W ´ 1
Ölstand-Warnleuchte 12 V, 3,4 W ´ 1
Blinker-Kontrolleuchten 12 V, 3,4 W ´ 2
Reserve-Warnleuchte 12 V, 3,4 W ´ 1
Sicherungen
Hauptsicherung 30 A
Signalanlagensicherung 20 A
Scheinwerfersicherung 15 A
Warnblinkanlagensicherung 10 A
Zündungssicherung 10 A
Zeituhrsicherung 10 A
G_4km.book Page 4 Thursday, September 7, 2000 9:35 AM

G_4km.book Page 5 Thursday, September 7, 2000 9:35 AM

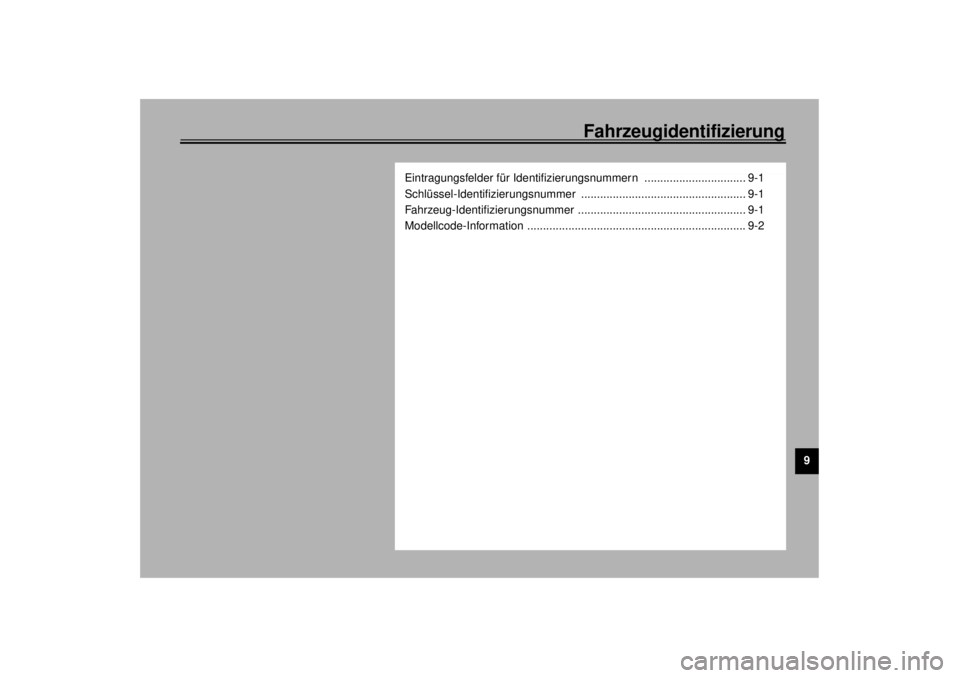

Fahrzeugidentifizierung
9
Eintragungsfelder für Identifizierungsnummern ................................ 9-1
Schlüssel-Identifizierungsnummer .................................................... 9-1
Fahrzeug-Identifizierungsnummer ..................................................... 9-1
Modellcode-Information ..................................................................... 9-2
G_4km.book Page 1 Thursday, September 7, 2000 9:35 AM

9-1
9
GAU01039
9-Fahrzeugidentifizierung
GAU02944
Eintragungsfelder für Identifizie-
rungsnummern Bitte übertragen Sie die Schlüssel- und
Fahrzeug-Identifizierungsnummern sowie
die Modellcode-Information in die dafür
vorgesehenen Felder, da diese für die
Bestellung von Ersatzteilen und -schlüs-
seln sowie bei einer Diebstahlmeldung
benötigt werden.
1. SCHLÜSSEL-IDENTIFIZIERUNGS-
NUMMERCA-02G2. FAHRZEUG-IDENTIFIZIERUNGS-
NUMMERCA-02G3. MODELLCODE-INFORMATIONCA-01GGAU01041
Schlüssel-Identifizierungsnummer Die Schlüssel-Identifizierungsnummer ist,
wie in der Abbildung gezeigt, auf dem
Schlüsselanhänger eingestanzt. Diese
Nummer im entsprechenden Feld notie-
ren, da sie bei der Bestellung eines Er-
satzschlüssels angegeben werden muß.
GAU01043
Fahrzeug-Identifizierungsnummer Die Fahrzeug-Identifizierungsnummer ist
an der gezeigten Stelle am Lenkkopfrohr
eingeschlagen. Tragen Sie diese Nummer
in das entsprechende Feld ein.HINWEIS:@ Die Fahrzeug-Identifizierungsnummer wird
von der Zulassungsbehörde registriert. @
1. Schlüssel-Identifizierungsnummer
1. Fahrzeug-Identifizierungsnummer
G_4km.book Page 1 Thursday, September 7, 2000 9:35 AM

Fahrzeugidentifizierung
9-2
9
GAU01050
Modellcode-Information Das Modellcode-Klebeschild ist an der
gezeigten Stelle auf dem Rahmen unter
der Sitzbank angebracht; siehe dazu
Seite 3-11. Übertragen Sie Codenummer
und Info-Kürzel in die vorgesehenen
Felder. Diese Informationen benötigen
Sie zur Ersatzteil-Bestellung bei Ihrem
YAMAHA-Händler.1. Modellcode-Information
G_4km.book Page 2 Thursday, September 7, 2000 9:35 AM

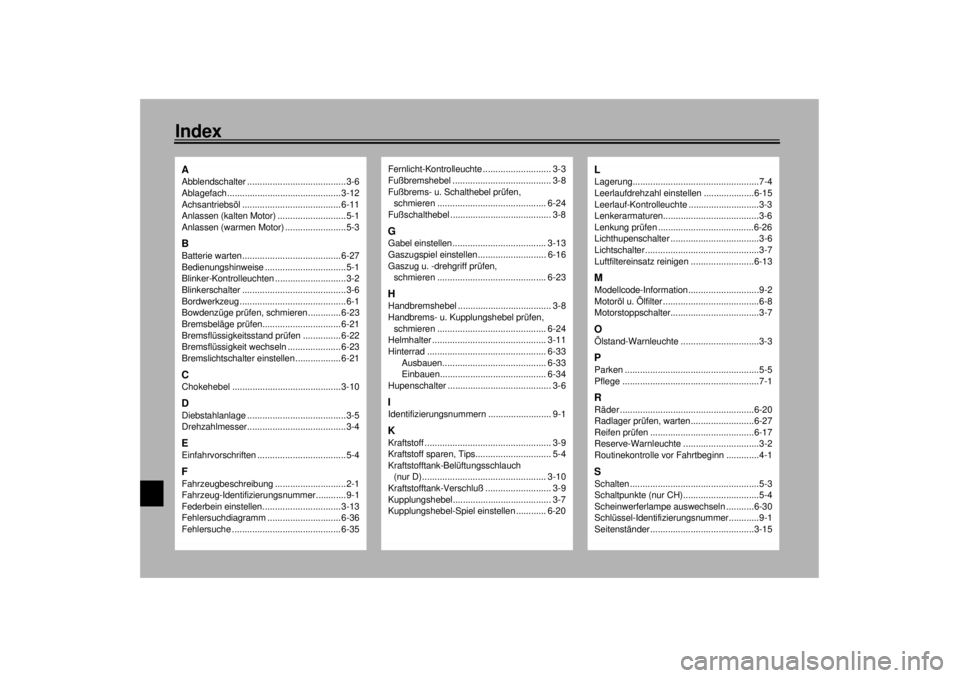

10-IndexAAbblendschalter .......................................3-6
Ablagefach............................................. 3-12
Achsantriebsöl ....................................... 6-11
Anlassen (kalten Motor) ...........................5-1
Anlassen (warmen Motor) ........................5-3BBatterie warten....................................... 6-27
Bedienungshinweise ................................5-1
Blinker-Kontrolleuchten ............................3-2
Blinkerschalter .........................................3-6
Bordwerkzeug ..........................................6-1
Bowdenzüge prüfen, schmieren ............. 6-23
Bremsbeläge prüfen............................... 6-21
Bremsflüssigkeitsstand prüfen ............... 6-22
Bremsflüssigkeit wechseln ..................... 6-23
Bremslichtschalter einstellen .................. 6-21CChokehebel ........................................... 3-10DDiebstahlanlage .......................................3-5
Drehzahlmesser.......................................3-4EEinfahrvorschriften ...................................5-4FFahrzeugbeschreibung ............................2-1
Fahrzeug-Identifizierungsnummer............9-1
Federbein einstellen............................... 3-13
Fehlersuchdiagramm ............................. 6-36
Fehlersuche ........................................... 6-35
Fernlicht-Kontrolleuchte ........................... 3-3
Fußbremshebel ....................................... 3-8
Fußbrems- u. Schalthebel prüfen,
schmieren ........................................... 6-24
Fußschalthebel ........................................ 3-8GGabel einstellen..................................... 3-13
Gaszugspiel einstellen........................... 6-16
Gaszug u. -drehgriff prüfen,
schmieren ........................................... 6-23HHandbremshebel ..................................... 3-8
Handbrems- u. Kupplungshebel prüfen,
schmieren ........................................... 6-24
Helmhalter ............................................. 3-11
Hinterrad ............................................... 6-33
Ausbauen......................................... 6-33
Einbauen.......................................... 6-34
Hupenschalter ......................................... 3-6IIdentifizierungsnummern ......................... 9-1KKraftstoff .................................................. 3-9
Kraftstoff sparen, Tips.............................. 5-4
Kraftstofftank-Belüftungsschlauch
(nur D)................................................. 3-10
Kraftstofftank-Verschluß .......................... 3-9
Kupplungshebel....................................... 3-7
Kupplungshebel-Spiel einstellen ............ 6-20
LLagerung..................................................7-4
Leerlaufdrehzahl einstellen ....................6-15
Leerlauf-Kontrolleuchte ............................3-3
Lenkerarmaturen......................................3-6
Lenkung prüfen ......................................6-26
Lichthupenschalter ...................................3-6
Lichtschalter .............................................3-7
Luftfiltereinsatz reinigen .........................6-13MModellcode-Information............................9-2
Motoröl u. Ölfilter ......................................6-8
Motorstoppschalter...................................3-7OÖlstand-Warnleuchte ...............................3-3PParken .....................................................5-5
Pflege ......................................................7-1RRäder .....................................................6-20
Radlager prüfen, warten.........................6-27
Reifen prüfen .........................................6-17
Reserve-Warnleuchte ..............................3-2
Routinekontrolle vor Fahrtbeginn .............4-1SSchalten ...................................................5-3
Schaltpunkte (nur CH)..............................5-4
Scheinwerferlampe auswechseln ...........6-30
Schlüssel-Identifizierungsnummer............9-1
Seitenständer .........................................3-15
