ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-26
6
FAU02939
Contrôle de la fourche Il faut contrôler l’état et le fonctionnement de la
fourche en procédant comme suit aux fréquen-
ces spécifiées dans le tableau des entretiens et
graissages périodiques.
Contrôle de l’état général
FW000115
AVERTISSEMENT
@ Caler soigneusement la moto pour qu’elle ne
puisse se renverser. @S’assurer que les tubes plongeurs ne sont ni grif-
fés ni endommagés et que les fuites d’huile ne
sont pas importantes.Contrôle du fonctionnement
1. Placer la moto sur un plan horizontal et
veiller à ce qu’elle soit dressée à la verti-
cale.
2. Tout en actionnant le frein avant, appuyer
fermement à plusieurs reprises sur le gui-
don afin de contrôler si la fourche se com-
prime et se détend en douceur.
FC000098
ATTENTION:@ Si la fourche est endommagée ou si elle ne
fonctionne pas en douceur, la faire contrôler
et, si nécessaire, réparer par un concession-
naire Yamaha. @
FAU00794
Contrôle de la direction Des roulements de direction usés ou desserrés
peuvent représenter un danger. Il convient dès
lors de vérifier le fonctionnement de la direction
en procédant comme suit aux fréquences spéci-
fiées dans le tableau des entretiens et graissages
périodiques.
1. Placer une cale sous le moteur afin de su-
rélever la roue avant.
FW000115
AVERTISSEMENT
@ Caler soigneusement la moto pour qu’elle ne
puisse se renverser. @
F_4br.book Page 26 Thursday, August 17, 2000 11:36 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-27
6
2. Maintenir la base des bras de fourche et
essayer de les déplacer vers l’avant et l’ar-
rière. Si un jeu quelconque est ressenti,
faire contrôler et, si nécessaire, réparer la
direction par un concessionnaire Yamaha.
FAU01144
Contrôle des roulements de roue Contrôler les roulements de roue avant et arrière
aux fréquences spécifiées dans le tableau des
entretiens et graissages périodiques. Si le moyeu
de roue a du jeu ou si la roue ne tourne pas régu-
lièrement, faire contrôler les roulements de roue
par un concessionnaire Yamaha.
FAU00800
Batterie Cette moto est équipée d’une batterie de type
étanche et celle-ci ne requiert aucun entretien. Il
n’est donc pas nécessaire de contrôler le niveau
d’électrolyte ni d’ajouter de l’eau distillée.
FC000101
ATTENTION:@ Ne jamais enlever le capuchon d’étanchéité
des éléments de la batterie, sous peine d’en-
dommager la batterie de façon irréversible. @
FW000116
AVERTISSEMENT
@ l
L’électrolyte de batterie est extrême-
ment toxique, car l’acide sulfurique
qu’il contient peut causer de graves
brûlures. Éviter tout contact d’électro-
lyte avec la peau, les yeux ou les vête-
ments et toujours se protéger les yeux
lors de travaux à proximité d’une batte-
rie. En cas de contact avec de l’électro-
lyte, effectuer les PREMIERS SOINS
suivants.
F_4br.book Page 27 Thursday, August 17, 2000 11:36 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-28
6
• EXTERNE : rincer abondamment à
l’eau courante.
• INTERNE : boire beaucoup d’eau ou
de lait et consulter immédiatement
un médecin.
• YEUX : rincer à l’eau courante pen-
dant 15 minutes et consulter rapide-
ment un médecin.
l
Les batteries produisent de l’hydro-
gène, un gaz inflammable. Éloigner la
batterie des étincelles, flammes, cigaret-
tes, etc. et toujours veiller à bien venti-
ler la pièce où l’on recharge une batte-
rie, si la charge est effectuée dans un
endroit clos.
l
TENIR TOUTE BATTERIE HORS
DE PORTÉE DES ENFANTS.
@
Chargement de la batterie
Confier la charge de la batterie à un concession-
naire Yamaha dès que possible si elle semble
être déchargée. Ne pas oublier qu’une batterie se
décharge plus rapidement si la moto est équipée
d’accessoires électriques.
Conservation de la batterie
1. Quand la moto est remisée pendant un
mois ou plus, déposer la batterie, la rechar-
ger complètement et la ranger dans un en-
droit frais et sec.
2. Quand la batterie est remisée pour plus de
deux mois, il convient de la contrôler au
moins une fois par mois et de la recharger
quand nécessaire.
3. Charger la batterie au maximum avant de
la remonter sur le véhicule.
4. Après avoir remonté la batterie, toujours
veiller à connecter correctement ses câbles
aux bornes.
FC000102
ATTENTION:@ l
Toujours veiller à ce que la batterie soit
chargée. Remiser une batterie déchar-
gée risque de l’endommager de façon
irréversible.
l
Utiliser un chargeur spécial à tension
constante pour charger les batteries
étanches (MF). L’utilisation d’un char-
geur de batterie conventionnel va en-
dommager la batterie. Si l’on ne peut se
procurer un chargeur de batterie étan-
che, il est indispensable de faire charger
la batterie par un concessionnaire
Yamaha.
@
F_4br.book Page 28 Thursday, August 17, 2000 11:36 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-29
6
FAU01470
Remplacement des fusibles Le boîtier à fusibles se trouve sous la selle. (Voir
les explications relatives à la dépose et à la mise
en place de la selle à la page 3-12.)
Si un fusible est grillé, le remplacer comme suit.
1. Tourner la clé de contact sur “OFF” et
éteindre le circuit électrique concerné.
2. Retirer le fusible grillé et le remplacer par
un fusible neuf de l’ampérage spécifié.
FC000103
ATTENTION:@ Ne pas utiliser de fusible de calibre supérieur
à celui recommandé afin d’éviter de grave-
ment endommager l’équipement électrique,
voire de provoquer un incendie. @3. Tourner la clé de contact sur “ON” et allu-
mer le circuit électrique concerné afin de
vérifier si le dispositif électrique fonc-
tionne.
4. Si le fusible neuf grille immédiatement,
faire contrôler l’équipement électrique par
un concessionnaire Yamaha.
1. Boîtier à fusibles
1. Fusible principal
2. Fusible d’allumage
3. Fusible du système de signalisation
4. Fusible de phare
5. Fusible des feux de détresse
6. Fusible de rechange (´ 3)
Fusibles spécifiés :
Fusible principal : 30 A
Fusible d’allumage : 10 A
Fusible du système de
signalisation : 15 A
Fusible de phare : 15 A
Fusible des feux de détresse : 10 A
F_4br.book Page 29 Thursday, August 17, 2000 11:36 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-30
6
FAU00829
Remplacement d’une ampoule de
phare (XJ600S)Cette moto est équipée de phares à ampoule de
quartz. Si une ampoule de phare grille, la rem-
placer comme suit.
1. Déconnecter la fiche rapide du phare, puis
déposer la protection de l’ampoule.2. Décrocher le porte-ampoule du phare, puis
retirer l’ampoule défectueuse.
FW000119
AVERTISSEMENT
@ Une ampoule de phare devient brûlante rapi-
dement après avoir été allumée. Il faut donc te-
nir tout produit inflammable à distance et at-
tendre qu’elle ait refroidi avant de la toucher. @
3. Monter une ampoule neuve et la fixer à
l’aide du porte-ampoule.
FC000105
ATTENTION:@ Ne jamais toucher le verre d’une ampoule de
phare afin de ne pas laisser de résidus grais-
seux. La graisse réduit la transparence du
verre mais aussi la luminosité de l’ampoule,
ainsi que sa durée de service. Nettoyer soi-
gneusement toute crasse ou trace de doigts
sur l’ampoule avec un chiffon imbibé d’al-
cool ou de diluant pour peinture. @
1. Fiche rapide du phare
2. Protection d’ampoule du phare
1. Porte-ampoule du phare
1. Ne pas toucher.
F_4br.book Page 30 Thursday, August 17, 2000 11:36 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-31
6
4. Monter la protection de l’ampoule, puis
connecter la fiche rapide.
5. Si nécessaire, faire régler le faisceau de
phare par un concessionnaire Yamaha.
FAU03188
Remplacement de l’ampoule du
phare (XJ600N)Cette moto est équipée d’un phare à ampoule de
quartz. Si l’ampoule du phare grille, la rempla-
cer comme suit :
1. Déposer l’optique de phare après avoir re-
tiré les vis.2. Déconnecter la fiche rapide du phare, puis
retirer l’optique de phare et la protection
de l’ampoule.1. Vis (´ 2)
1. Fiche rapide du phare
2. Protection d’ampoule du phare
F_4br.book Page 31 Thursday, August 17, 2000 11:36 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-32
6
3. Décrocher le porte-ampoule du phare, puis
retirer l’ampoule défectueuse.
FW000119
AVERTISSEMENT
@ Une ampoule de phare devient brûlante rapi-
dement après avoir été allumée. Il faut donc
tenir tout produit inflammable à distance et
attendre qu’elle ait refroidi avant de la tou-
cher. @
4. Monter une ampoule neuve et la fixer à
l’aide du porte-ampoule.
FC000105
ATTENTION:@ Ne jamais toucher le verre d’une ampoule de
phare afin de ne pas laisser de résidus grais-
seux. La graisse réduit la transparence du
verre mais aussi la luminosité de l’ampoule,
ainsi que sa durée de service. Nettoyer soi-
gneusement toute crasse ou trace de doigts
sur l’ampoule avec un chiffon imbibé d’al-
cool ou de diluant pour peinture. @
5. Monter la protection de l’ampoule, puis
connecter la fiche rapide.
6. Monter l’optique de phare, puis la fixer à
l’aide de ses vis.
7. Si nécessaire, faire régler le faisceau du
phare par un concessionnaire Yamaha.
1. Porte-ampoule du phare
1. Ne pas toucher.
F_4br.book Page 32 Thursday, August 17, 2000 11:36 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-33
6
FAU00868

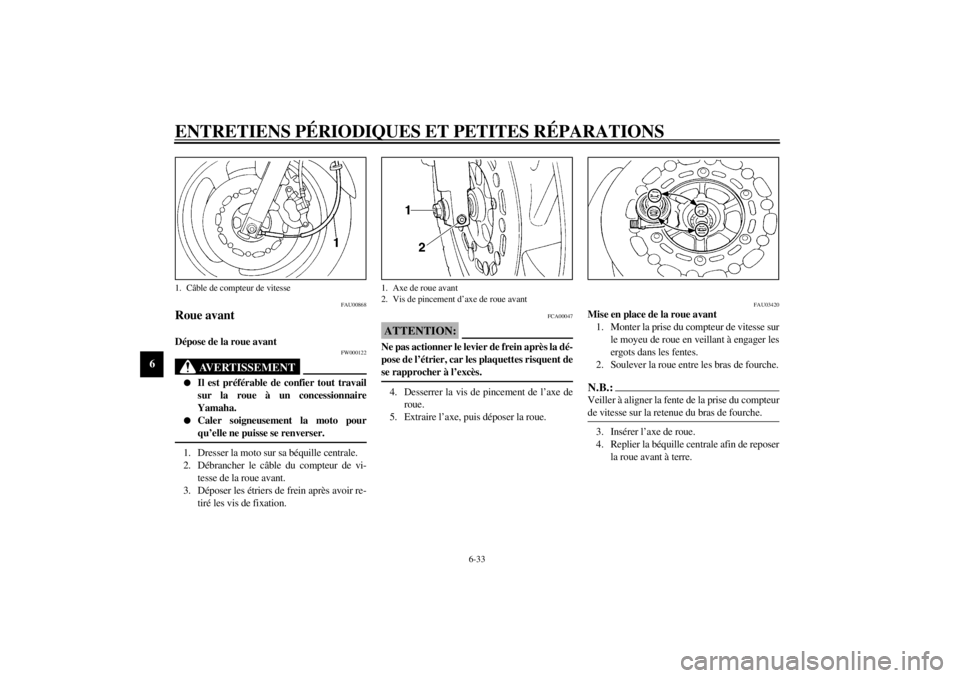

Roue avant Dépose de la roue avant
FW000122
AVERTISSEMENT
@ l
Il est préférable de confier tout travail
sur la roue à un concessionnaire
Yamaha.
l
Caler soigneusement la moto pour
qu’elle ne puisse se renverser.
@1. Dresser la moto sur sa béquille centrale.
2. Débrancher le câble du compteur de vi-
tesse de la roue avant.
3. Déposer les étriers de frein après avoir re-
tiré les vis de fixation.
FCA00047
ATTENTION:@ Ne pas actionner le levier de frein après la dé-
pose de l’étrier, car les plaquettes risquent de
se rapprocher à l’excès. @4. Desserrer la vis de pincement de l’axe de
roue.
5. Extraire l’axe, puis déposer la roue.
FAU03420
Mise en place de la roue avant
1. Monter la prise du compteur de vitesse sur
le moyeu de roue en veillant à engager les
ergots dans les fentes.
2. Soulever la roue entre les bras de fourche.N.B.:@ Veiller à aligner la fente de la prise du compteur
de vitesse sur la retenue du bras de fourche. @3. Insérer l’axe de roue.
4. Replier la béquille centrale afin de reposer
la roue avant à terre.
1. Câble de compteur de vitesse
1. Axe de roue avant
2. Vis de pincement d’axe de roue avant
