2001 YAMAHA TMAX Betriebsanleitungen (in German)

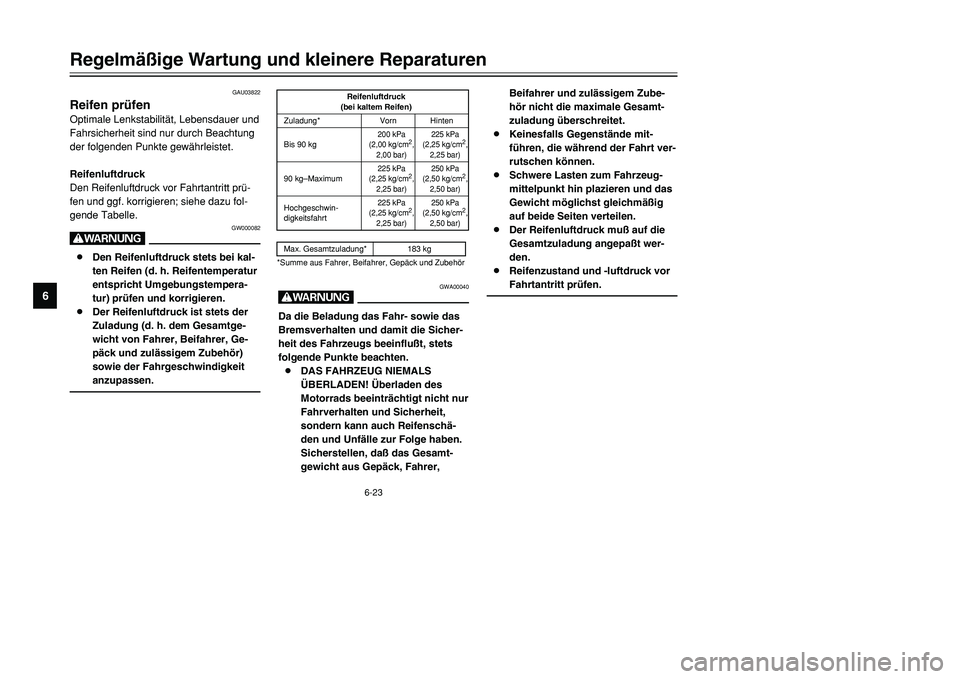

6-23
Regelmäßige Wartung und kleinere Reparaturen
1
2
3
4
56
7
8
9
GAU03822
Reifen prüfenOptimale Lenkstabilität, Lebensdauer und
Fahrsicherheit sind nur durch Beachtung
der folgenden Punkte gewährleistet.
Reifenluftdruck
Den Reifenluftdruck vor Fahrtantritt prü-
fen und ggf. korrigieren; siehe dazu fol-
gende Tabelle.
GW000082
W8Den Reifenluftdruck stets bei kal-
ten Reifen (d. h. Reifentemperatur
entspricht Umgebungstempera-
tur) prüfen und korrigieren.
8Der Reifenluftdruck ist stets der
Zuladung (d. h. dem Gesamtge-
wicht von Fahrer, Beifahrer, Ge-
päck und zulässigem Zubehör)
sowie der Fahrgeschwindigkeit
anzupassen.
GWA00040
WDa die Beladung das Fahr- sowie das
Bremsverhalten und damit die Sicher-
heit des Fahrzeugs beeinflußt, stets
folgende Punkte beachten.
8DAS FAHRZEUG NIEMALS
ÜBERLADEN! Überladen des
Motorrads beeinträchtigt nicht nur
Fahrverhalten und Sicherheit,
sondern kann auch Reifenschä-
den und Unfälle zur Folge haben.
Sicherstellen, daß das Gesamt-
gewicht aus Gepäck, Fahrer,
Reifenluftdruck
(bei kaltem Reifen)
Zuladung* Vorn Hinten
Bis 90 kg
200 kPa
(2,00 kg/cm
2,
2,00 bar)225 kPa
(2,25 kg/cm
2,
2,25 bar)
90 kg–Maximum
225 kPa
(2,25 kg/cm
2,
2,25 bar)250 kPa
(2,50 kg/cm
2,
2,50 bar)
Hochgeschwin-
digkeitsfahrt
225 kPa
(2,25 kg/cm
2,
2,25 bar)250 kPa
(2,50 kg/cm
2,
2,50 bar)
Max. Gesamtzuladung* 183 kg
*Summe aus Fahrer, Beifahrer, Gepäck und Zubehör
Beifahrer und zulässigem Zube-
hör nicht die maximale Gesamt-
zuladung überschreitet.
8Keinesfalls Gegenstände mit-
führen, die während der Fahrt ver-
rutschen können.
8Schwere Lasten zum Fahrzeug-
mittelpunkt hin plazieren und das
Gewicht möglichst gleichmäßig
auf beide Seiten verteilen.
8Der Reifenluftdruck muß auf die
Gesamtzuladung angepaßt wer-
den.
8Reifenzustand und -luftdruck vor
Fahrtantritt prüfen.
5GJ-9-GV 5/26/01 11:08 AM Page 64

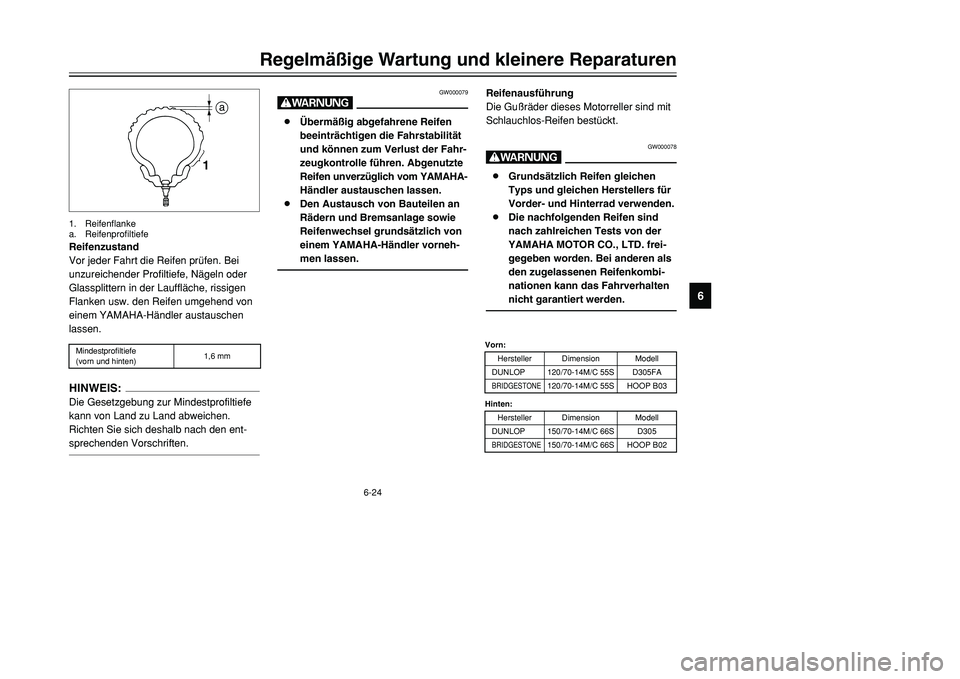

6-24
Regelmäßige Wartung und kleinere Reparaturen
1
2
3
4
56
7
8
9
1a
Reifenzustand
Vor jeder Fahrt die Reifen prüfen. Bei
unzureichender Profiltiefe, Nägeln oder
Glassplittern in der Lauffläche, rissigen
Flanken usw. den Reifen umgehend von
einem YAMAHA-Händler austauschen
lassen.HINWEIS:Die Gesetzgebung zur Mindestprofiltiefe
kann von Land zu Land abweichen.
Richten Sie sich deshalb nach den ent-
sprechenden Vorschriften.1. Reifenflanke
a. Reifenprofiltiefe
GW000079
W8Übermäßig abgefahrene Reifen
beeinträchtigen die Fahrstabilität
und können zum Verlust der Fahr-
zeugkontrolle führen. Abgenutzte
Reifen unverzüglich vom YAMAHA-
Händler austauschen lassen.
8Den Austausch von Bauteilen an
Rädern und Bremsanlage sowie
Reifenwechsel grundsätzlich von
einem YAMAHA-Händler vorneh-
men lassen.
Reifenausführung
Die Gußräder dieses Motorreller sind mit
Schlauchlos-Reifen bestückt.
GW000078
W8Grundsätzlich Reifen gleichen
Typs und gleichen Herstellers für
Vorder- und Hinterrad verwenden.
8Die nachfolgenden Reifen sind
nach zahlreichen Tests von der
YAMAHA MOTOR CO., LTD. frei-
gegeben worden. Bei anderen als
den zugelassenen Reifenkombi-
nationen kann das Fahrverhalten
nicht garantiert werden.
Mindestprofiltiefe
(vorn und hinten)1,6 mm
Vorn:
Hersteller Dimension Modell
DUNLOP 120/70-14M/C 55S D305FABRIDGESTONE
120/70-14M/C 55S HOOP B03
Hinten:
Hersteller Dimension Modell
DUNLOP 150/70-14M/C 66S D305
BRIDGESTONE
150/70-14M/C 66S HOOP B02
5GJ-9-GV 5/26/01 11:08 AM Page 65

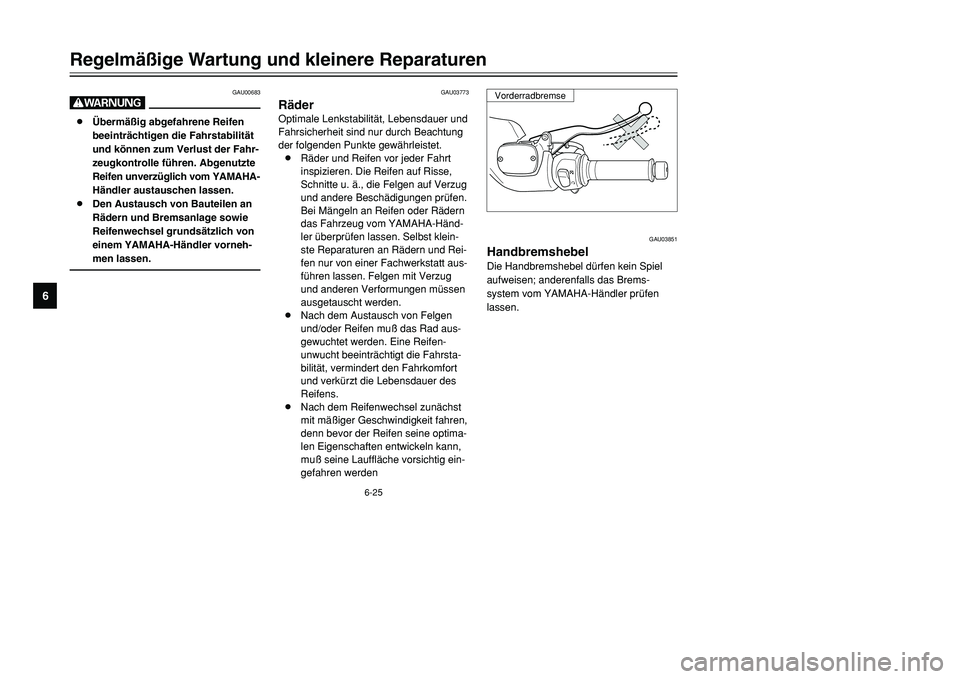

6-25
Regelmäßige Wartung und kleinere Reparaturen
1
2
3
4
56
7
8
9
GAU03773
RäderOptimale Lenkstabilität, Lebensdauer und
Fahrsicherheit sind nur durch Beachtung
der folgenden Punkte gewährleistet.
8Räder und Reifen vor jeder Fahrt
inspizieren. Die Reifen auf Risse,
Schnitte u. ä., die Felgen auf Verzug
und andere Beschädigungen prüfen.
Bei Mängeln an Reifen oder Rädern
das Fahrzeug vom YAMAHA-Händ-
ler überprüfen lassen. Selbst klein-
ste Reparaturen an Rädern und Rei-
fen nur von einer Fachwerkstatt aus-
führen lassen. Felgen mit Verzug
und anderen Verformungen müssen
ausgetauscht werden.
8Nach dem Austausch von Felgen
und/oder Reifen muß das Rad aus-
gewuchtet werden. Eine Reifen-
unwucht beeinträchtigt die Fahrsta-
bilität, vermindert den Fahrkomfort
und verkürzt die Lebensdauer des
Reifens.
8Nach dem Reifenwechsel zunächst
mit mäßiger Geschwindigkeit fahren,
denn bevor der Reifen seine optima-
len Eigenschaften entwickeln kann,
muß seine Lauffläche vorsichtig ein-
gefahren werden
GAU03851
HandbremshebelDie Handbremshebel dürfen kein Spiel
aufweisen; anderenfalls das Brems-
system vom YAMAHA-Händler prüfen
lassen.
GAU00683
W8Übermäßig abgefahrene Reifen
beeinträchtigen die Fahrstabilität
und können zum Verlust der Fahr-
zeugkontrolle führen. Abgenutzte
Reifen unverzüglich vom YAMAHA-
Händler austauschen lassen.
8Den Austausch von Bauteilen an
Rädern und Bremsanlage sowie
Reifenwechsel grundsätzlich von
einem YAMAHA-Händler vorneh-
men lassen.
Vorderradbremse
5GJ-9-GV 5/26/01 11:08 AM Page 66

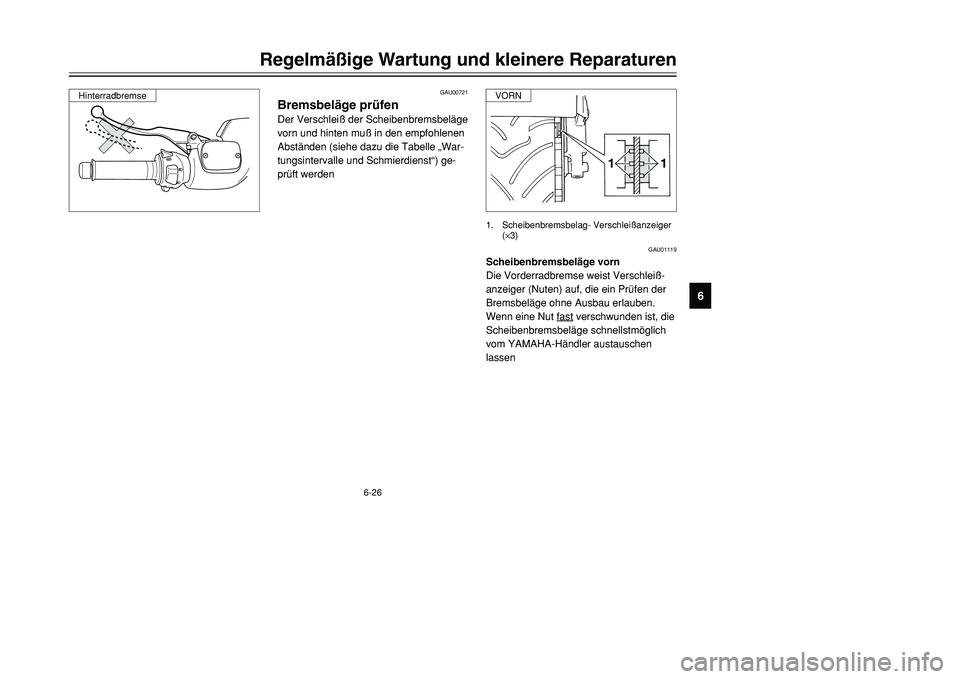

6-26
Regelmäßige Wartung und kleinere Reparaturen
1
2
3
4
56
7
8
9
1 11 1
1. Scheibenbremsbelag- Verschleißanzeiger
(×3)
GAU00721
Bremsbeläge prüfenDer Verschleiß der Scheibenbremsbeläge
vorn und hinten muß in den empfohlenen
Abständen (siehe dazu die Tabelle „War-
tungsintervalle und Schmierdienst“) ge-
prüft werden
GAU01119
Scheibenbremsbeläge vorn
Die Vorderradbremse weist Verschleiß-
anzeiger (Nuten) auf, die ein Prüfen der
Bremsbeläge ohne Ausbau erlauben.
Wenn eine Nut fast
verschwunden ist, die
Scheibenbremsbeläge schnellstmöglich
vom YAMAHA-Händler austauschen
lassen
Hinterradbremse
VORN
5GJ-9-GV 5/26/01 11:08 AM Page 67

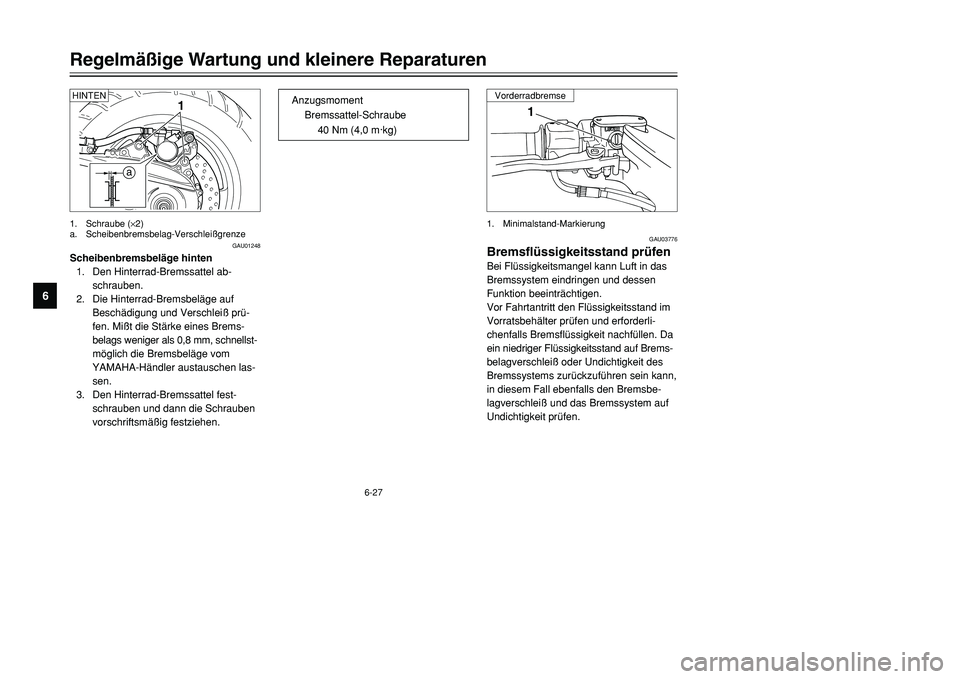

6-27
Regelmäßige Wartung und kleinere Reparaturen
1
2
3
4
56
7
8
9
1
GAU03776
Bremsflüssigkeitsstand prüfenBei Flüssigkeitsmangel kann Luft in das
Bremssystem eindringen und dessen
Funktion beeinträchtigen.
Vor Fahrtantritt den Flüssigkeitsstand im
Vorratsbehälter prüfen und erforderli-
chenfalls Bremsflüssigkeit nachfüllen. Da
ein niedriger Flüssigkeitsstand auf Brems-
belagverschleiß oder Undichtigkeit des
Bremssystems zurückzuführen sein kann,
in diesem Fall ebenfalls den Bremsbe-
lagverschleiß und das Bremssystem auf
Undichtigkeit prüfen.1. Minimalstand-Markierung
a1
GAU01248
Scheibenbremsbeläge hinten
1. Den Hinterrad-Bremssattel ab-
schrauben.
2. Die Hinterrad-Bremsbeläge auf
Beschädigung und Verschleiß prü-
fen. Mißt die Stärke eines Brems-
belags weniger als 0,8 mm, schnellst-
möglich die Bremsbeläge vom
YAMAHA-Händler austauschen las-
sen.
3. Den Hinterrad-Bremssattel fest-
schrauben und dann die Schrauben
vorschriftsmäßig festziehen.1. Schraube (×2)
a. Scheibenbremsbelag-Verschleißgrenze
Vorderradbremse
HINTEN
Anzugsmoment
Bremssattel-Schraube
40 Nm (4,0 m·kg)
5GJ-9-GV 5/26/01 11:08 AM Page 68

Folgende Vorsichtsmaßregeln beachten.
8Beim Ablesen des Flüssigkeits-
stands muß der Vorratsbehälter
waagrecht stehen.
8Nur die empfohlene Bremsflüssigkeit
verwenden. Andere Bremsflüssig-
keiten können die Dichtungen an-
greifen, Undichtigkeit verursachen
und dadurch die Bremsfunktion
beeinträchtigen.

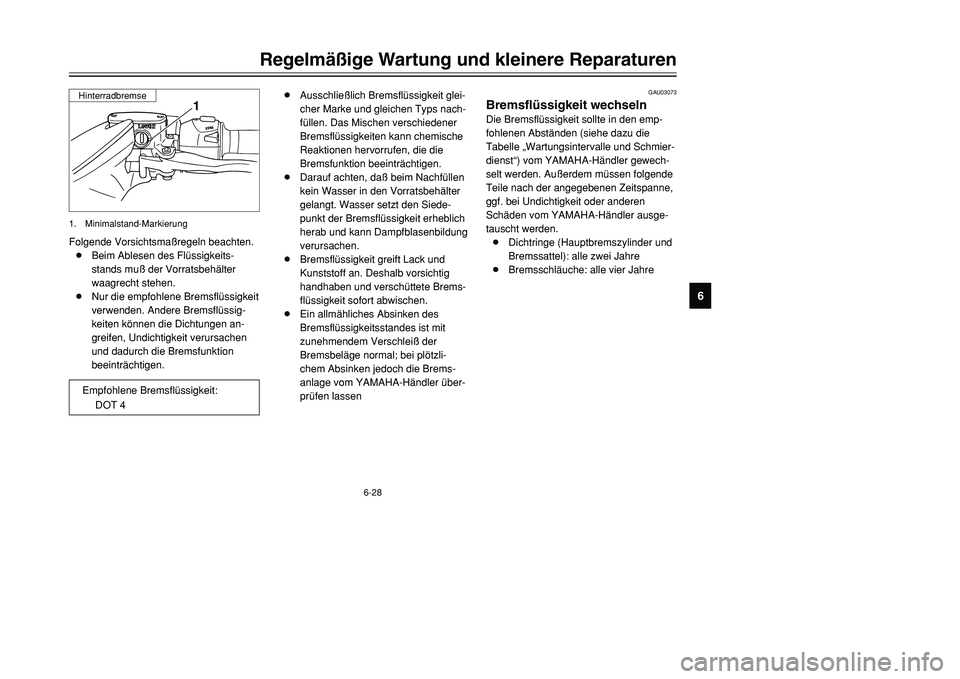

6-28
Regelmäßige Wartung und kleinere Reparaturen
1
2
3
4
56
7
8
9
1
1. Minimalstand-Markierung
8Ausschließlich Bremsflüssigkeit glei-
cher Marke und gleichen Typs nach-
füllen. Das Mischen verschiedener
Bremsflüssigkeiten kann chemische
Reaktionen hervorrufen, die die
Bremsfunktion beeinträchtigen.
8Darauf achten, daß beim Nachfüllen
kein Wasser in den Vorratsbehälter
gelangt. Wasser setzt den Siede-
punkt der Bremsflüssigkeit erheblich
herab und kann Dampfblasenbildung
verursachen.
8Bremsflüssigkeit greift Lack und
Kunststoff an. Deshalb vorsichtig
handhaben und verschüttete Brems-
flüssigkeit sofort abwischen.
8Ein allmähliches Absinken des
Bremsflüssigkeitsstandes ist mit
zunehmendem Verschleiß der
Bremsbeläge normal; bei plötzli-
chem Absinken jedoch die Brems-
anlage vom YAMAHA-Händler über-
prüfen lassen
GAU03073
Bremsflüssigkeit wechselnDie Bremsflüssigkeit sollte in den emp-
fohlenen Abständen (siehe dazu die
Tabelle „Wartungsintervalle und Schmier-
dienst“) vom YAMAHA-Händler gewech-
selt werden. Außerdem müssen folgende
Teile nach der angegebenen Zeitspanne,
ggf. bei Undichtigkeit oder anderen
Schäden vom YAMAHA-Händler ausge-
tauscht werden.
8Dichtringe (Hauptbremszylinder und
Bremssattel): alle zwei Jahre
8Bremsschläuche: alle vier Jahre
HinterradbremseEmpfohlene Bremsflüssigkeit:
DOT 4
5GJ-9-GV 5/26/01 11:08 AM Page 69

GAU03118
Handbremshebel schmierenDie Hebeldrehpunkte sollten in den emp-
fohlenen Abständen (siehe dazu die Ta-
belle „Wartungsintervalle und Schmier-
dienst“) geschmiert werden.

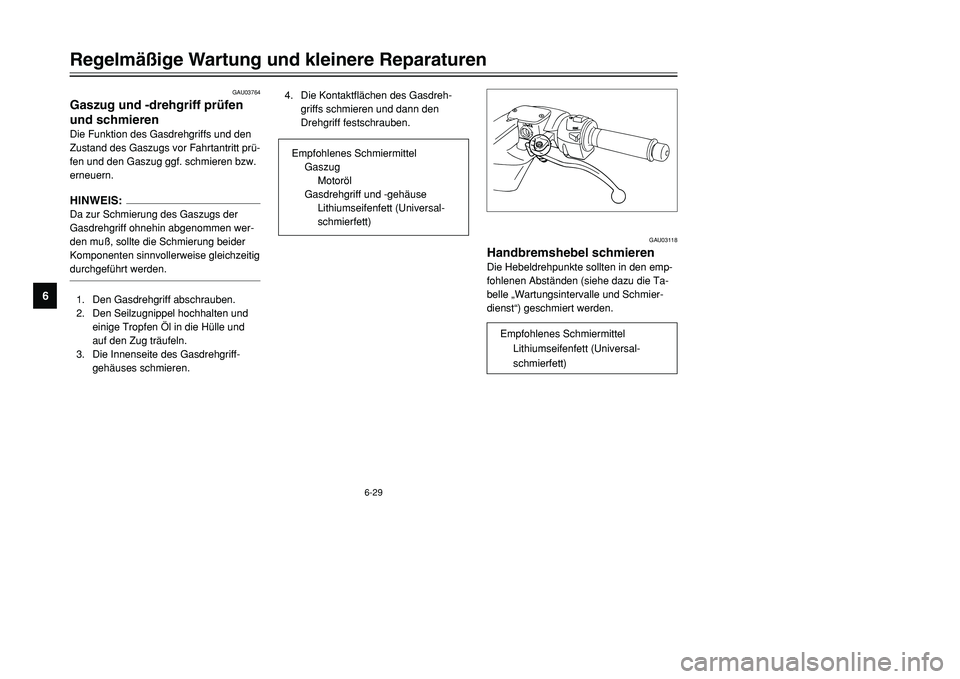

6-29
Regelmäßige Wartung und kleinere Reparaturen
1
2
3
4
56
7
8
9
GAU03764
Gaszug und -drehgriff prüfen
und schmierenDie Funktion des Gasdrehgriffs und den
Zustand des Gaszugs vor Fahrtantritt prü-
fen und den Gaszug ggf. schmieren bzw.
erneuern.HINWEIS:Da zur Schmierung des Gaszugs der
Gasdrehgriff ohnehin abgenommen wer-
den muß, sollte die Schmierung beider
Komponenten sinnvollerweise gleichzeitig
durchgeführt werden.1. Den Gasdrehgriff abschrauben.
2. Den Seilzugnippel hochhalten und
einige Tropfen Öl in die Hülle und
auf den Zug träufeln.
3. Die Innenseite des Gasdrehgriff-
gehäuses schmieren.4. Die Kontaktflächen des Gasdreh-
griffs schmieren und dann den
Drehgriff festschrauben.
Empfohlenes Schmiermittel
Gaszug
Motoröl
Gasdrehgriff und -gehäuse
Lithiumseifenfett (Universal-
schmierfett)
Empfohlenes Schmiermittel
Lithiumseifenfett (Universal-
schmierfett)
5GJ-9-GV 5/26/01 11:08 AM Page 70

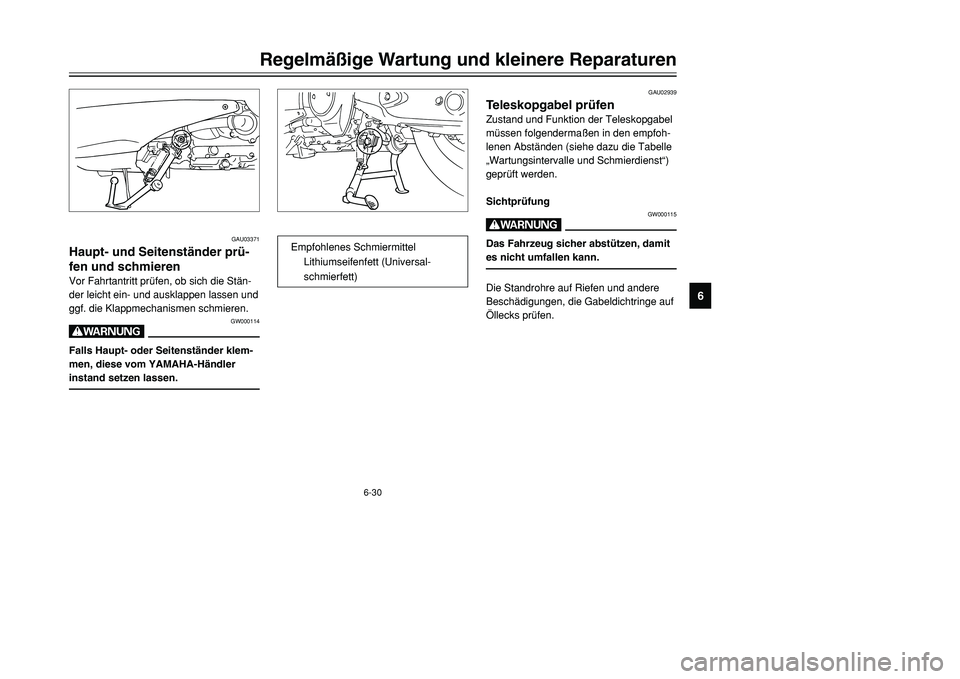

6-30
Regelmäßige Wartung und kleinere Reparaturen
1
2
3
4
56
7
8
9
GAU03371
Haupt- und Seitenständer prü-
fen und schmierenVor Fahrtantritt prüfen, ob sich die Stän-
der leicht ein- und ausklappen lassen und
ggf. die Klappmechanismen schmieren.
GW000114
WFalls Haupt- oder Seitenständer klem-
men, diese vom YAMAHA-Händler
instand setzen lassen.
GAU02939
Teleskopgabel prüfenZustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfoh-
lenen Abständen (siehe dazu die Tabelle
„Wartungsintervalle und Schmierdienst“)
geprüft werden.
Sichtprüfung
GW000115
WDas Fahrzeug sicher abstützen, damit
es nicht umfallen kann.Die Standrohre auf Riefen und andere
Beschädigungen, die Gabeldichtringe auf
Öllecks prüfen. Empfohlenes Schmiermittel
Lithiumseifenfett (Universal-
schmierfett)
5GJ-9-GV 5/26/01 11:08 AM Page 71
