Page 25 of 100

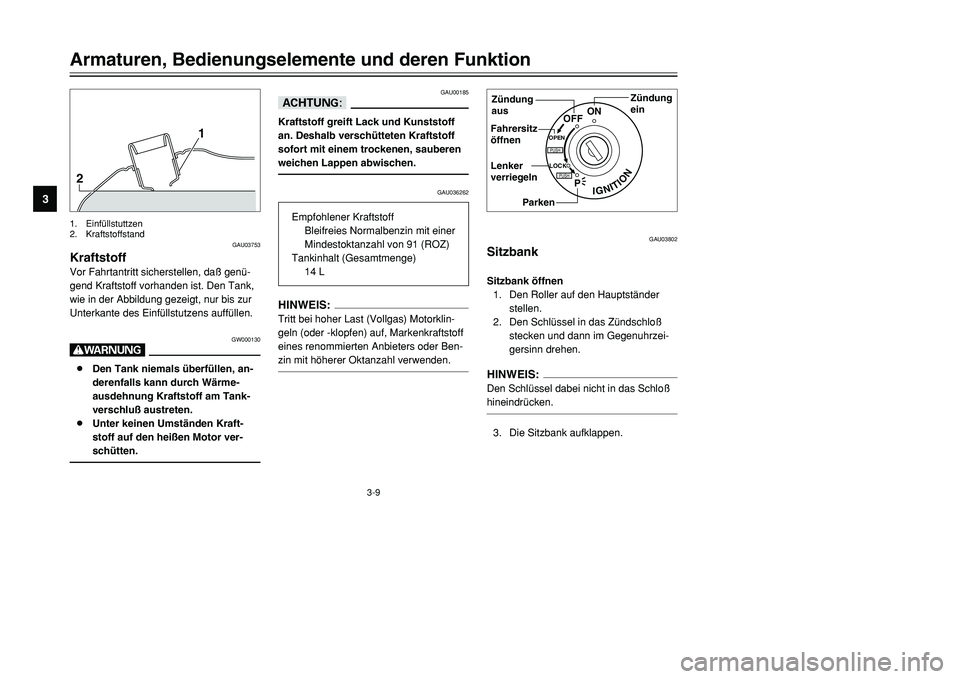

3-9
Armaturen, Bedienungselemente und deren Funktion
1
23
4
5
6
7
8
9
21
GAU03753
KraftstoffVor Fahrtantritt sicherstellen, daß genü-
gend Kraftstoff vorhanden ist. Den Tank,
wie in der Abbildung gezeigt, nur bis zur
Unterkante des Einfüllstutzens auffüllen.
GW000130
W8Den Tank niemals überfüllen, an-
derenfalls kann durch Wärme-
ausdehnung Kraftstoff am Tank-
verschluß austreten.
8Unter keinen Umständen Kraft-
stoff auf den heißen Motor ver-
schütten.1. Einfüllstuttzen
2. Kraftstoffstand
GAU00185
dDKraftstoff greift Lack und Kunststoff
an. Deshalb verschütteten Kraftstoff
sofort mit einem trockenen, sauberen
weichen Lappen abwischen.
GAU036262
HINWEIS:Tritt bei hoher Last (Vollgas) Motorklin-
geln (oder -klopfen) auf, Markenkraftstoff
eines renommierten Anbieters oder Ben-
zin mit höherer Oktanzahl verwenden.
IGNITION
P
LOCK
ON
OFF
OPENPUSHPUSH
Zündung
ein Zündung
aus
Fahrersitz
öffnen
Lenker
verriegeln
Parken
GAU03802
SitzbankSitzbank öffnen
1. Den Roller auf den Hauptständer
stellen.
2. Den Schlüssel in das Zündschloß
stecken und dann im Gegenuhrzei-
gersinn drehen.HINWEIS:Den Schlüssel dabei nicht in das Schloß
hineindrücken.3. Die Sitzbank aufklappen. Empfohlener Kraftstoff
Bleifreies Normalbenzin mit einer
Mindestoktanzahl von 91 (ROZ)
Tankinhalt (Gesamtmenge)
14 L
5GJ-9-GV 5/26/01 11:08 AM Page 24
Page 26 of 100

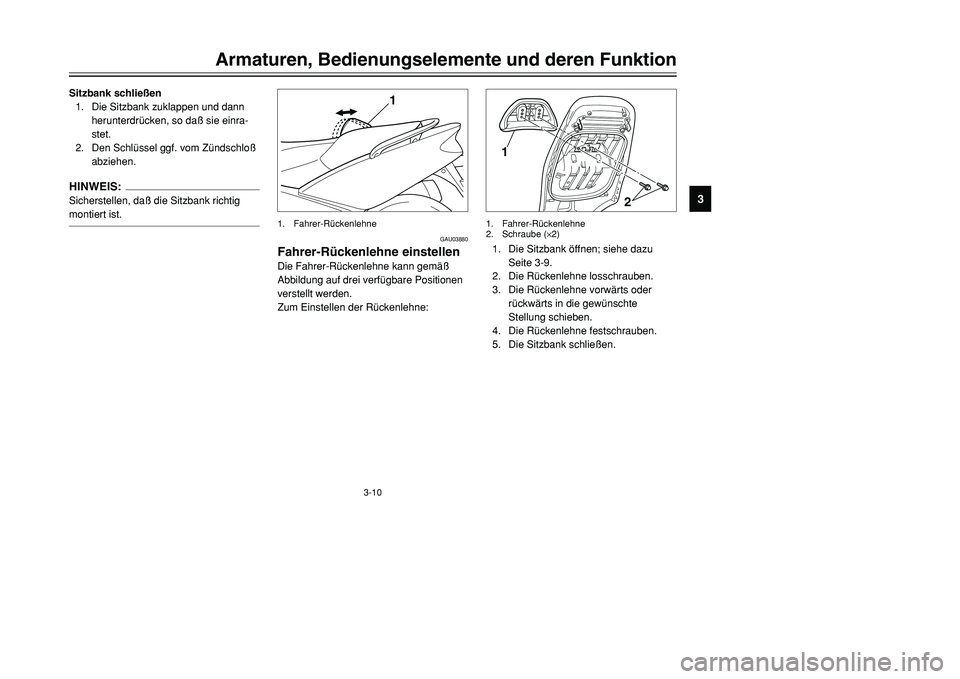

3-10
Armaturen, Bedienungselemente und deren Funktion
1
23
4
5
6
7
8
9
Sitzbank schließen
1. Die Sitzbank zuklappen und dann
herunterdrücken, so daß sie einra-
stet.
2. Den Schlüssel ggf. vom Zündschloß
abziehen.HINWEIS:Sicherstellen, daß die Sitzbank richtig
montiert ist.
1
1. Fahrer-Rückenlehne
GAU03880
Fahrer-Rückenlehne einstellenDie Fahrer-Rückenlehne kann gemäß
Abbildung auf drei verfügbare Positionen
verstellt werden.
Zum Einstellen der Rückenlehne:
1
2
1. Fahrer-Rückenlehne
2. Schraube (
×2)
1. Die Sitzbank öffnen; siehe dazu
Seite 3-9.
2. Die Rückenlehne losschrauben.
3. Die Rückenlehne vorwärts oder
rückwärts in die gewünschte
Stellung schieben.
4. Die Rückenlehne festschrauben.
5. Die Sitzbank schließen.
5GJ-9-GV 5/26/01 11:08 AM Page 25
Page 27 of 100

3-11
Armaturen, Bedienungselemente und deren Funktion
1
23
4
5
6
7
8
9
3. Die Sitzbank schließen.
GW000030
WNiemals mit einem am Helmhalter an-
gehängten Helm fahren, denn der
Helm kann sich an Hindernissen ver-
fangen oder irgendwo anschlagen und
auf diese Weise einen Sturz oder Un-
fall verursachen.Helm lösen
Die Sitzbank öffnen, dann das Drahtseil
aushaken und aus der Helmriemenöse
lösen; anschließend die Sitzbank wieder
schließen.
GAU00315
WDer Stoßdämpfer enthält Stickstoff
unter hohem Druck. Vor Arbeiten am
Stoßdämpfer die folgenden Erläute-
rungen sorgfältig durchlesen und die
gegebenen Vorsichtsmaßnahmen
befolgen. Der Hersteller übernimmt
keinerlei Haftung für Unfälle, Ver-
letzungen oder Schäden, die auf un-
sachgemäße Behandlung des Stoß-
dämpfers zurückzuführen sind.
8Den Stoßdämpfer unter keinen
Umständen öffnen oder manipu-
lieren.
8Den Stoßdämpfer vor Hitze und
offenen Flammen schützen. Der
hitzebedingte Druckanstieg kann
eine Explosion des Stoßdämpfers
bewirken.
8Den Gaszylinder vor Verformung
und Beschädigung schützen. Ein
deformierter Gaszylinder vermin-
dert die Dämpfwirkung.
8Arbeiten am Stoßdämpfer sollten
ausschließlich vom YAMAHA-
Händler ausgeführt werden.
1GAU03879
HelmhalterDer Helmhalter befindet sich unter dem
Fahrersitz. Beim Bordwerkzeug befindet
sich ein Drahtseil zum Sichern eines
Sturzhelmes am Helmhalter.
Helm sichern
1. Die Sitzbank öffnen; siehe dazu
Seite 3-9.
2. Das Drahtseil, wie in der Abbildung
gezeigt, durch die Öse des Helm-
riemens führen und dann am Helm-
halter einhaken.1. Helmhalter
5GJ-9-GV 5/26/01 11:08 AM Page 26
Page 28 of 100

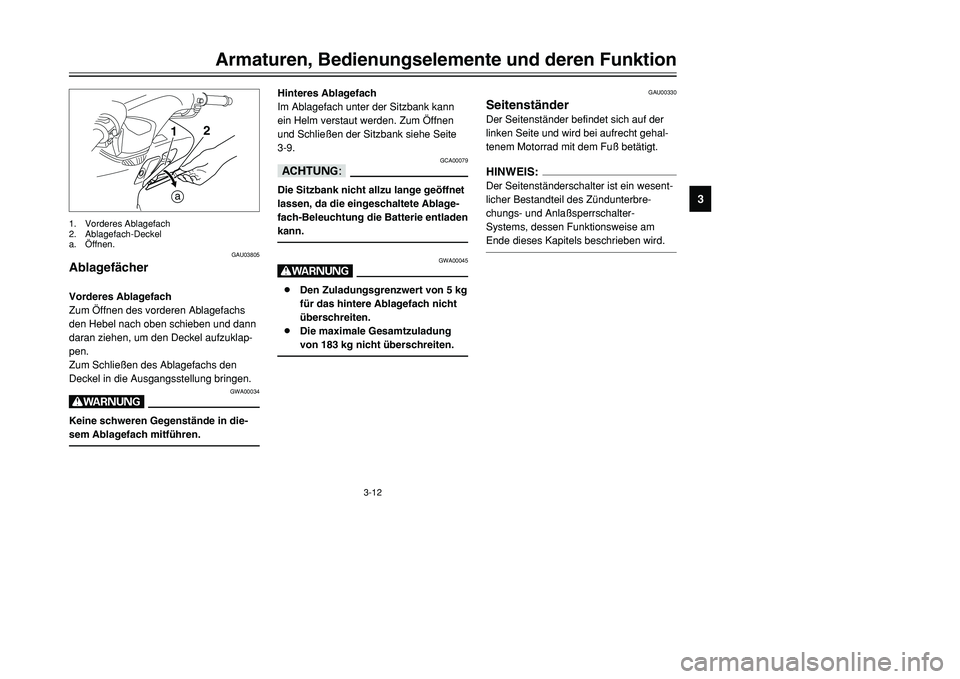

3-12
Armaturen, Bedienungselemente und deren Funktion
1
23
4
5
6
7
8
9
1
a2
GAU03805
AblagefächerVorderes Ablagefach
Zum Öffnen des vorderen Ablagefachs
den Hebel nach oben schieben und dann
daran ziehen, um den Deckel aufzuklap-
pen.
Zum Schließen des Ablagefachs den
Deckel in die Ausgangsstellung bringen.
GWA00034
WKeine schweren Gegenstände in die-
sem Ablagefach mitführen.1. Vorderes Ablagefach
2. Ablagefach-Deckel
a.Öffnen.
Hinteres Ablagefach
Im Ablagefach unter der Sitzbank kann
ein Helm verstaut werden. Zum Öffnen
und Schließen der Sitzbank siehe Seite
3-9.
GCA00079
dDDie Sitzbank nicht allzu lange geöffnet
lassen, da die eingeschaltete Ablage-
fach-Beleuchtung die Batterie entladen
kann.
GWA00045
W8Den Zuladungsgrenzwert von 5 kg
für das hintere Ablagefach nicht
überschreiten.
8Die maximale Gesamtzuladung
von 183 kg nicht überschreiten.
GAU00330
SeitenständerDer Seitenständer befindet sich auf der
linken Seite und wird bei aufrecht gehal-
tenem Motorrad mit dem Fuß betätigt.HINWEIS:Der Seitenständerschalter ist ein wesent-
licher Bestandteil des Zündunterbre-
chungs- und Anlaßsperrschalter-
Systems, dessen Funktionsweise am
Ende dieses Kapitels beschrieben wird.
5GJ-9-GV 5/26/01 11:08 AM Page 27
Page 29 of 100

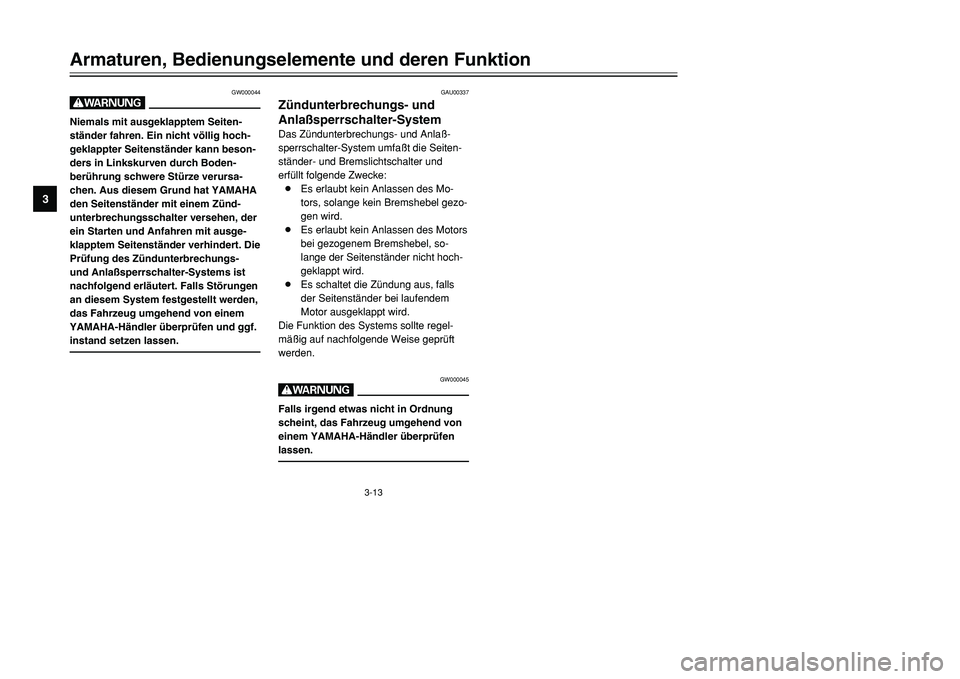

3-13
Armaturen, Bedienungselemente und deren Funktion
1
23
4
5
6
7
8
9
GW000044
WNiemals mit ausgeklapptem Seiten-
ständer fahren. Ein nicht völlig hoch-
geklappter Seitenständer kann beson-
ders in Linkskurven durch Boden-
berührung schwere Stürze verursa-
chen. Aus diesem Grund hat YAMAHA
den Seitenständer mit einem Zünd-
unterbrechungsschalter versehen, der
ein Starten und Anfahren mit ausge-
klapptem Seitenständer verhindert. Die
Prüfung des Zündunterbrechungs-
und Anlaßsperrschalter-Systems ist
nachfolgend erläutert. Falls Störungen
an diesem System festgestellt werden,
das Fahrzeug umgehend von einem
YAMAHA-Händler überprüfen und ggf.
instand setzen lassen.
GAU00337
Zündunterbrechungs- und
Anlaßsperrschalter-SystemDas Zündunterbrechungs- und Anlaß-
sperrschalter-System umfaßt die Seiten-
ständer- und Bremslichtschalter und
erfüllt folgende Zwecke:
8Es erlaubt kein Anlassen des Mo-
tors, solange kein Bremshebel gezo-
gen wird.
8Es erlaubt kein Anlassen des Motors
bei gezogenem Bremshebel, so-
lange der Seitenständer nicht hoch-
geklappt wird.
8Es schaltet die Zündung aus, falls
der Seitenständer bei laufendem
Motor ausgeklappt wird.
Die Funktion des Systems sollte regel-
mäßig auf nachfolgende Weise geprüft
werden.
GW000045
WFalls irgend etwas nicht in Ordnung
scheint, das Fahrzeug umgehend von
einem YAMAHA-Händler überprüfen
lassen.
5GJ-9-GV 5/26/01 11:08 AM Page 28
Page 30 of 100

3-14
JA NEIN
Bei abgestelltem Motor:
1. Den Seitenständer ausklappen.
2. Sicherstellen, daß der Motorstoppschalter auf “
#” steht.
3. Den Zündschlüssel auf “ON” drehen.
4. Einen Bremshebel gezogen halten.
5. Den Starterknopf drücken.
Springt der Motor an?
Der Seitenständerschalter könnte defekt sein.Vor der Fahrt den Roller vom YAMAHA-
Händler prüfen lassen.
Bei abgestelltem Motor:
6. Den Seitenständer hochklappen.
7. Einen Bremshebel gezogen halten.
8. Den Starterknopf drücken.
Springt der Motor an?Bei laufendem Motor:
9. Den Seitenständer ausklappen.
Stirbt der Motor ab?
Der Bremslichtschalter könnte defekt sein.
Vor der Fahrt den Roller vom YAMAHA-
Händler prüfen lassen.Der Seitenständerschalter könnte defekt sein.
Vor der Fahrt den Roller vom YAMAHA-
Händler prüfen lassen.HINWEIS:Diese Kontrolle sollten am besten bei war-
mem Motor vorgenommen werden.
JA NEIN
Das System ist in Ordnung. Der Roller kann gefahren werden.
JA NEIN
Armaturen, Bedienungselemente und deren Funktion
1
23
4
5
6
7
8
9
5GJ-9-GV 5/26/01 11:08 AM Page 29
Page 31 of 100
1
2
3
4
5
6
7
8
95GJ-9-GV 5/26/01 11:08 AM Page 30
Page 32 of 100

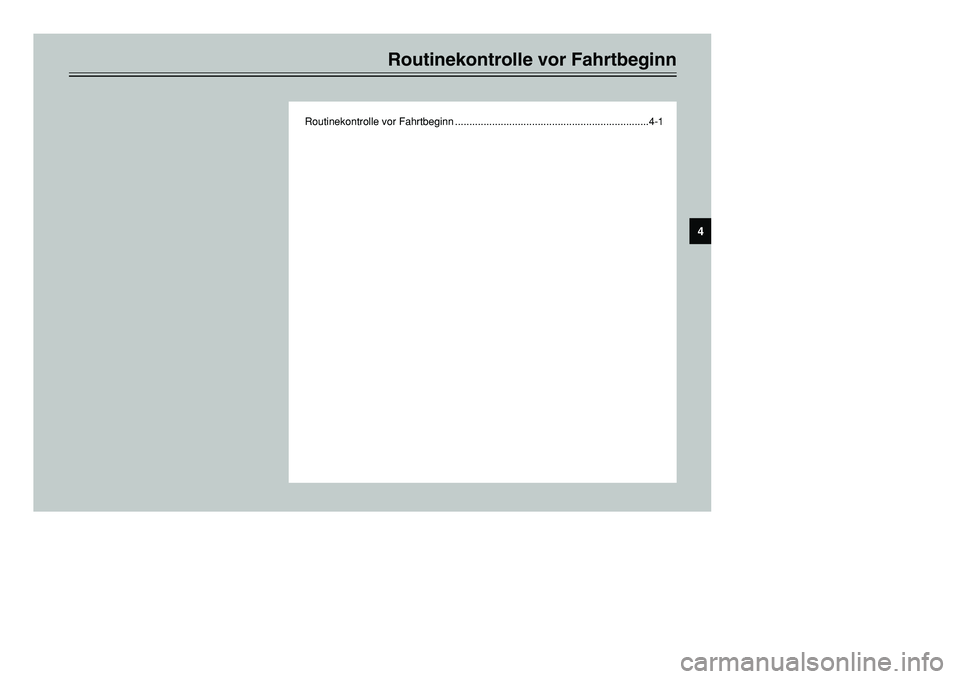

Routinekontrolle vor Fahrtbeginn
Routinekontrolle vor Fahrtbeginn ....................................................................4-1
4
5GJ-9-GV 5/26/01 11:08 AM Page 31
