2001 YAMAHA TMAX Betriebsanleitungen (in German)

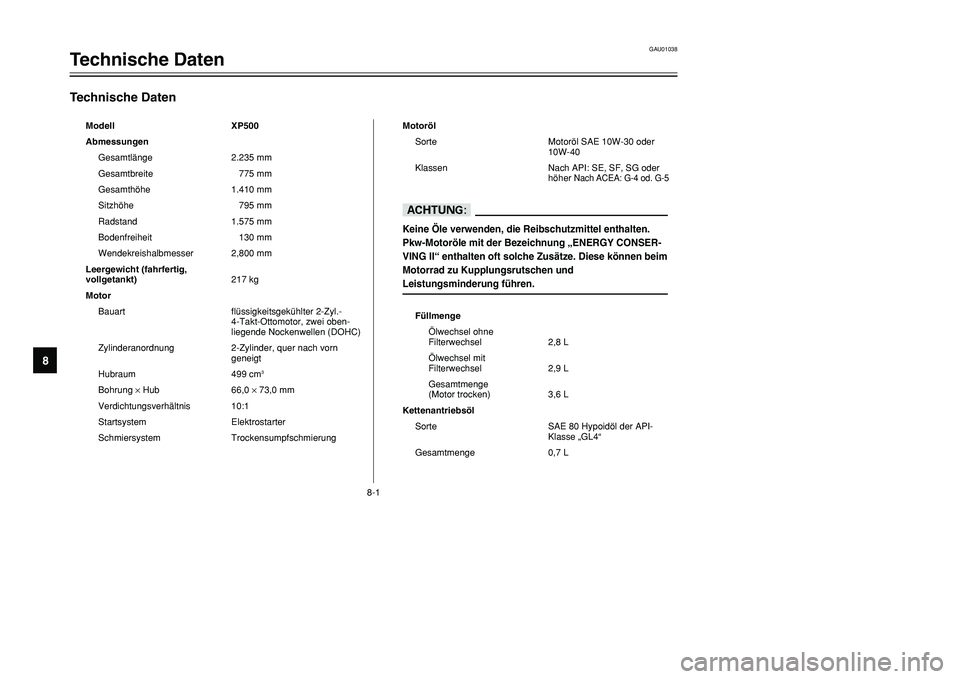

Technische Daten
Modell XP500
Abmessungen
Gesamtlänge 2.235 mm
Gesamtbreite 775 mm
Gesamthöhe 1.410 mm
Sitzhöhe 795 mm
Radstand 1.575 mm
Bodenfreiheit 130 mm
Wendekreishalbmesser 2,800 mm
Leergewicht (fahrfertig,
vollgetankt)217 kg
Motor
Bauart flüssigkeitsgekühlter 2-Zyl.-
4-Takt-Ottomotor, zwei oben-
liegende Nockenwellen (DOHC)
Zylinderanordnung 2-Zylinder, quer nach vorn
geneigt
Hubraum 499 cm
3
Bohrung ×Hub 66,0 ×73,0 mm
Verdichtungsverhältnis 10:1
Startsystem Elektrostarter
Schmiersystem Trockensumpfschmierung
GAU01038
Technische Daten
1
2
3
4
5
6
78
9
8-1
Motoröl
Sorte Motoröl SAE 10W-30 oder
10W-40
Klassen Nach API: SE, SF, SG oder
höher
Nach ACEA
:G-4 od. G-5
dDKeine Öle verwenden, die Reibschutzmittel enthalten.
Pkw-Motoröle mit der Bezeichnung „ENERGY CONSER-
VING II“ enthalten oft solche Zusätze. Diese können beim
Motorrad zu Kupplungsrutschen und
Leistungsminderung führen.
Füllmenge
Ölwechsel ohne
Filterwechsel 2,8 L
Ölwechsel mit
Filterwechsel 2,9 L
Gesamtmenge
(Motor trocken) 3,6 L
Kettenantriebsöl
Sorte SAE 80 Hypoidöl der API-
Klasse „GL4“
Gesamtmenge 0,7 L
5GJ-9-GV 5/26/01 11:08 AM Page 88

8-2
Technische Daten
1
2
3
4
5
6
78
9

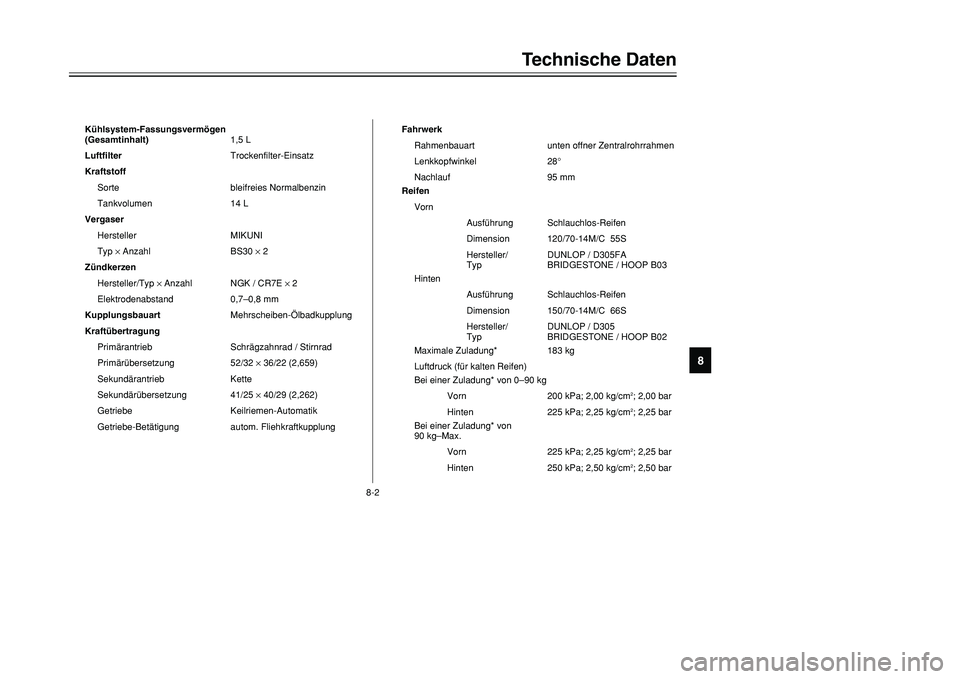

Kühlsystem-Fassungsvermögen
(Gesamtinhalt)1,5 L
LuftfilterTrockenfilter-Einsatz
Kraftstoff
Sorte bleifreies Normalbenzin
Tankvolumen 14 L
Vergaser
Hersteller MIKUNI
Typ ×Anzahl BS30 ×2
Zündkerzen
Hersteller/Typ ×Anzahl NGK / CR7E ×2
Elektrodenabstand 0,7–0,8 mm
KupplungsbauartMehrscheiben-Ölbadkupplung
Kraftübertragung
Primärantrieb Schrägzahnrad / Stirnrad
Primärübersetzung 52/32 ×36/22 (2,659)
Sekundärantrieb Kette
Sekundärübersetzung 41/25 ×40/29 (2,262)
Getriebe Keilriemen-Automatik
Getriebe-Betätigung autom. FliehkraftkupplungFahrwerk
Rahmenbauart unten offner Zentralrohrrahmen
Lenkkopfwinkel 28°
Nachlauf 95 mm
Reifen
Vorn
Ausführung Schlauchlos-Reifen
Dimension 120/70-14M/C 55S
Hersteller/ DUNLOP / D305FA
Typ BRIDGESTONE / HOOP B03
Hinten
Ausführung Schlauchlos-Reifen
Dimension 150/70-14M/C 66S
Hersteller/ DUNLOP / D305
Typ BRIDGESTONE / HOOP B02
Maximale Zuladung* 183 kg
Luftdruck (für kalten Reifen)
Bei einer Zuladung* von 0–90 kg
Vorn 200 kPa; 2,00 kg/cm
2; 2,00 bar
Hinten 225 kPa; 2,25 kg/cm2; 2,25 bar
Bei einer Zuladung* von
90 kg–Max.
Vorn 225 kPa; 2,25 kg/cm2; 2,25 bar
Hinten 250 kPa; 2,50 kg/cm2; 2,50 bar
5GJ-9-GV 5/26/01 11:08 AM Page 89

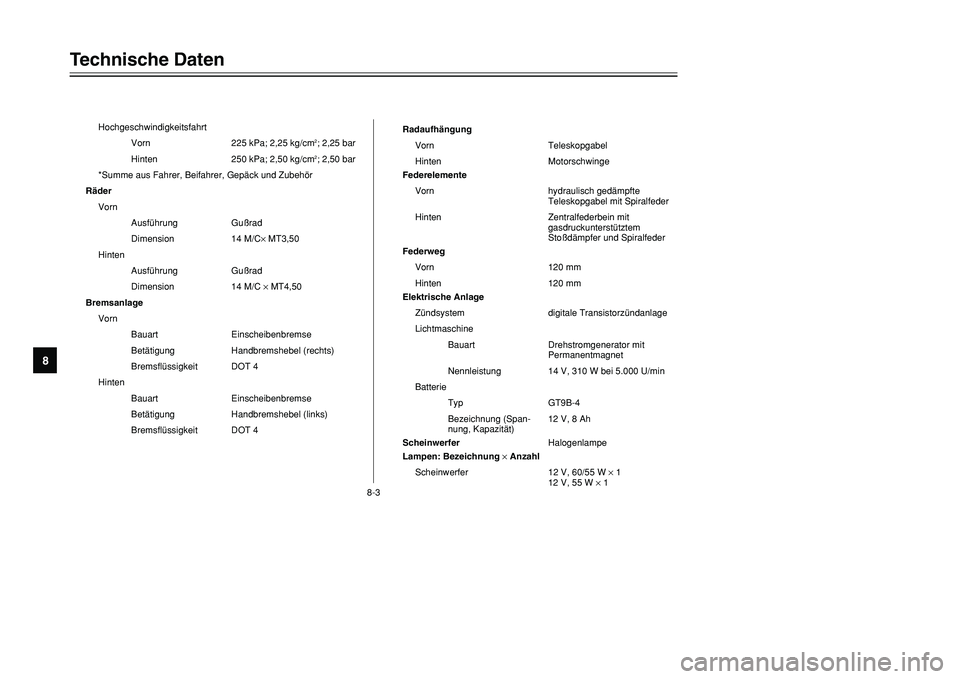

Hochgeschwindigkeitsfahrt
Vorn 225 kPa; 2,25 kg/cm
2; 2,25 bar
Hinten 250 kPa; 2,50 kg/cm2; 2,50 bar
*Summe aus Fahrer, Beifahrer, Gepäck und Zubehör
Räder
Vorn
Ausführung Gußrad
Dimension 14 M/C×MT3,50
Hinten
Ausführung Gußrad
Dimension 14 M/C ×MT4,50
Bremsanlage
Vorn
Bauart Einscheibenbremse
Betätigung Handbremshebel (rechts)
Bremsflüssigkeit DOT 4
Hinten
Bauart Einscheibenbremse
Betätigung Handbremshebel (links)
Bremsflüssigkeit DOT 4 Radaufhängung
Vorn Teleskopgabel
Hinten Motorschwinge
Federelemente
Vorn hydraulisch gedämpfte
Teleskopgabel mit Spiralfeder
Hinten Zentralfederbein mit
gasdruckunterstütztem
Stoßdämpfer und Spiralfeder
Federweg
Vorn 120 mm
Hinten 120 mm
Elektrische Anlage
Zündsystem digitale Transistorzündanlage
Lichtmaschine
Bauart Drehstromgenerator mit
Permanentmagnet
Nennleistung 14 V, 310 W bei 5.000 U/min
Batterie
Typ GT9B-4
Bezeichnung (Span- 12 V, 8 Ah
nung, Kapazität)
ScheinwerferHalogenlampe
Lampen: Bezeichnung ×Anzahl
Scheinwerfer 12 V, 60/55 W ×1
12 V, 55 W ×1
Technische Daten
1
2
3
4
5
6
78
9
8-3
5GJ-9-GV 5/26/01 11:08 AM Page 90

8-4
Technische Daten
1
2
3
4
5
6
78
9

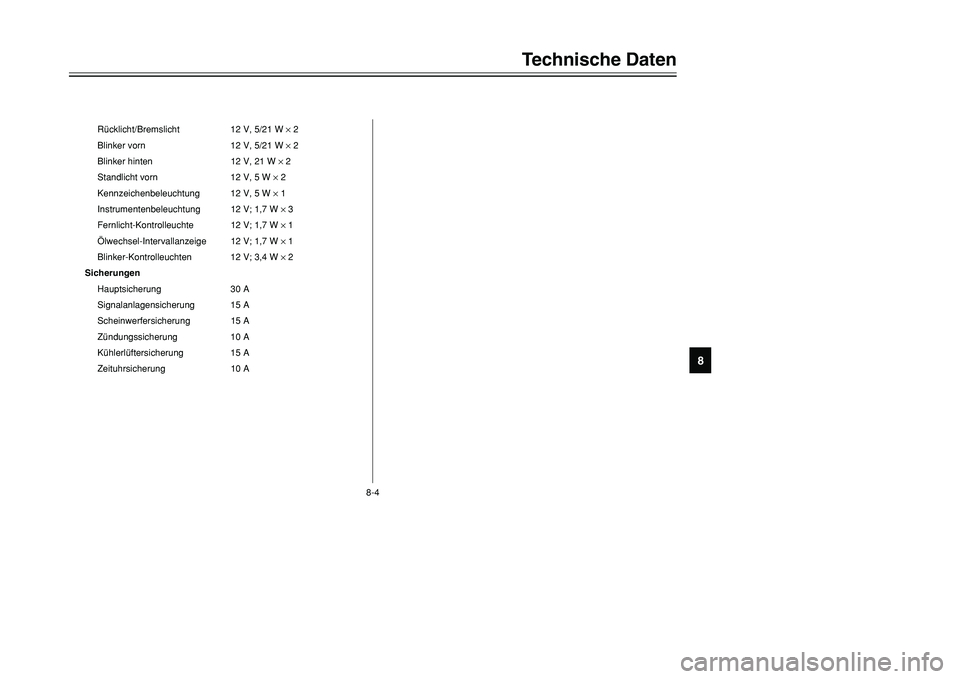

Rücklicht/Bremslicht 12 V, 5/21 W ×2
Blinker vorn 12 V, 5/21 W ×2
Blinker hinten 12 V, 21 W ×2
Standlicht vorn 12 V, 5 W ×2
Kennzeichenbeleuchtung 12 V, 5 W ×1
Instrumentenbeleuchtung 12 V; 1,7 W ×3
Fernlicht-Kontrolleuchte 12 V; 1,7 W ×1
Ölwechsel-Intervallanzeige 12 V; 1,7 W ×1
Blinker-Kontrolleuchten 12 V; 3,4 W ×2
Sicherungen
Hauptsicherung 30 A
Signalanlagensicherung 15 A
Scheinwerfersicherung 15 A
Zündungssicherung 10 A
Kühlerlüftersicherung 15 A
Zeituhrsicherung 10 A
5GJ-9-GV 5/26/01 11:08 AM Page 91

1
2
3
4
5
6
7
8
95GJ-9-GV 5/26/01 11:08 AM Page 92

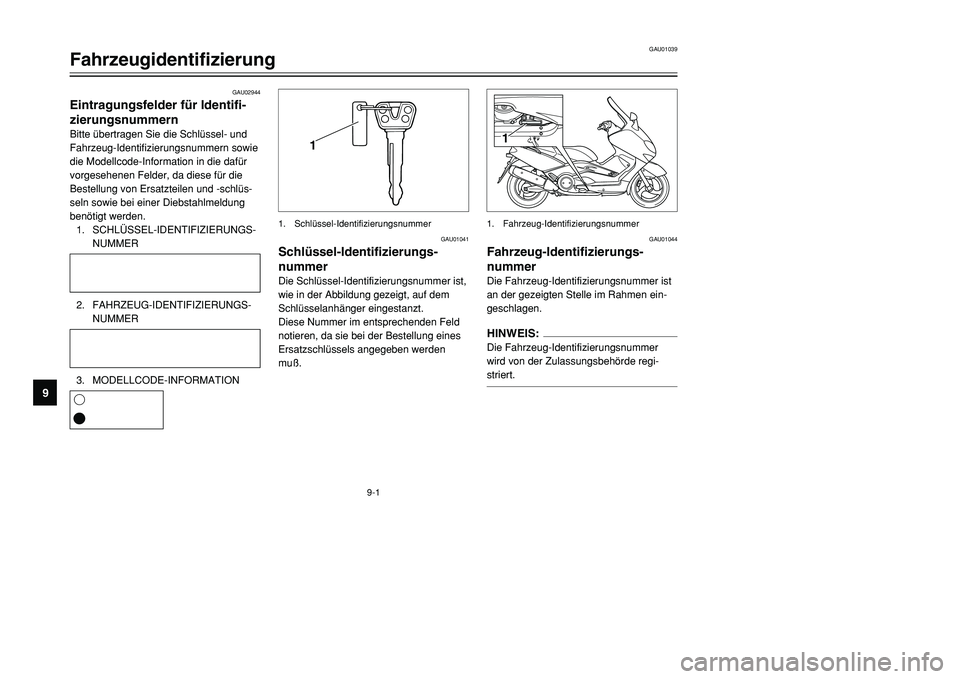

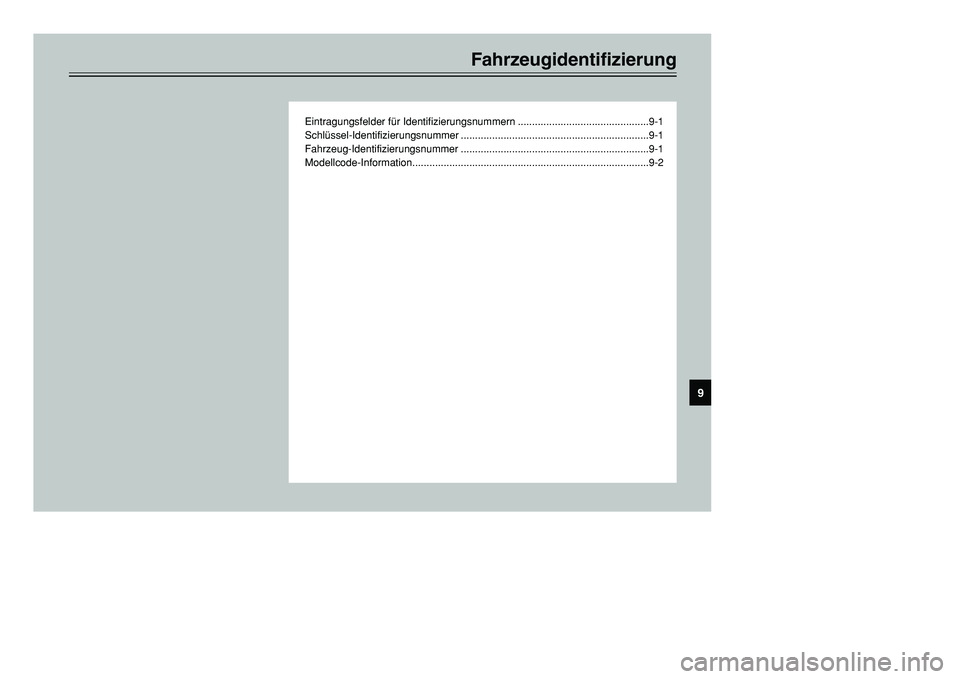

Fahrzeugidentifizierung
Eintragungsfelder für Identifizierungsnummern ..............................................9-1
Schlüssel-Identifizierungsnummer ..................................................................9-1
Fahrzeug-Identifizierungsnummer ..................................................................9-1
Modellcode-Information...................................................................................9-2
9
5GJ-9-GV 5/26/01 11:08 AM Page 93

1
1
GAU02944
Eintragungsfelder für Identifi-
zierungsnummernBitte übertragen Sie die Schlüssel- und
Fahrzeug-Identifizierungsnummern sowie
die Modellcode-Information in die dafür
vorgesehenen Felder, da diese für die
Bestellung von Ersatzteilen und -schlüs-
seln sowie bei einer Diebstahlmeldung
benötigt werden.
1. SCHLÜSSEL-IDENTIFIZIERUNGS-
NUMMER
2. FAHRZEUG-IDENTIFIZIERUNGS-
NUMMER
3. MODELLCODE-INFORMATION
GAU01041
Schlüssel-Identifizierungs-
nummerDie Schlüssel-Identifizierungsnummer ist,
wie in der Abbildung gezeigt, auf dem
Schlüsselanhänger eingestanzt.
Diese Nummer im entsprechenden Feld
notieren, da sie bei der Bestellung eines
Ersatzschlüssels angegeben werden
muß.
GAU01044
Fahrzeug-Identifizierungs-
nummerDie Fahrzeug-Identifizierungsnummer ist
an der gezeigten Stelle im Rahmen ein-
geschlagen.HINWEIS:Die Fahrzeug-Identifizierungsnummer
wird von der Zulassungsbehörde regi-
striert.
1. Schlüssel-Identifizierungsnummer 1. Fahrzeug-Identifizierungsnummer
9-1
GAU01039
Fahrzeugidentifizierung
1
2
3
4
5
6
7
89
1
6
5GJ-9-GV 5/26/01 11:08 AM Page 94

9-2
Fahrzeugidentifizierung
1
2
4
5
6
7
89
1
GAU03757

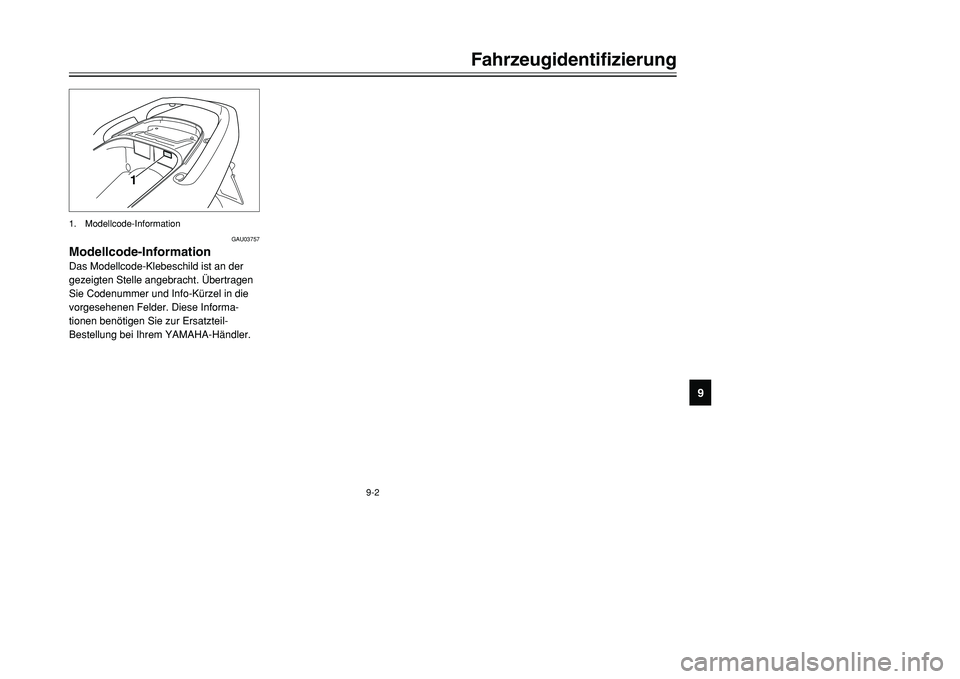

Modellcode-InformationDas Modellcode-Klebeschild ist an der
gezeigten Stelle angebracht. Übertragen
Sie Codenummer und Info-Kürzel in die
vorgesehenen Felder. Diese Informa-
tionen benötigen Sie zur Ersatzteil-
Bestellung bei Ihrem YAMAHA-Händler.1. Modellcode-Information
