2001 YAMAHA TMAX Betriebsanleitungen (in German)

6-15
1

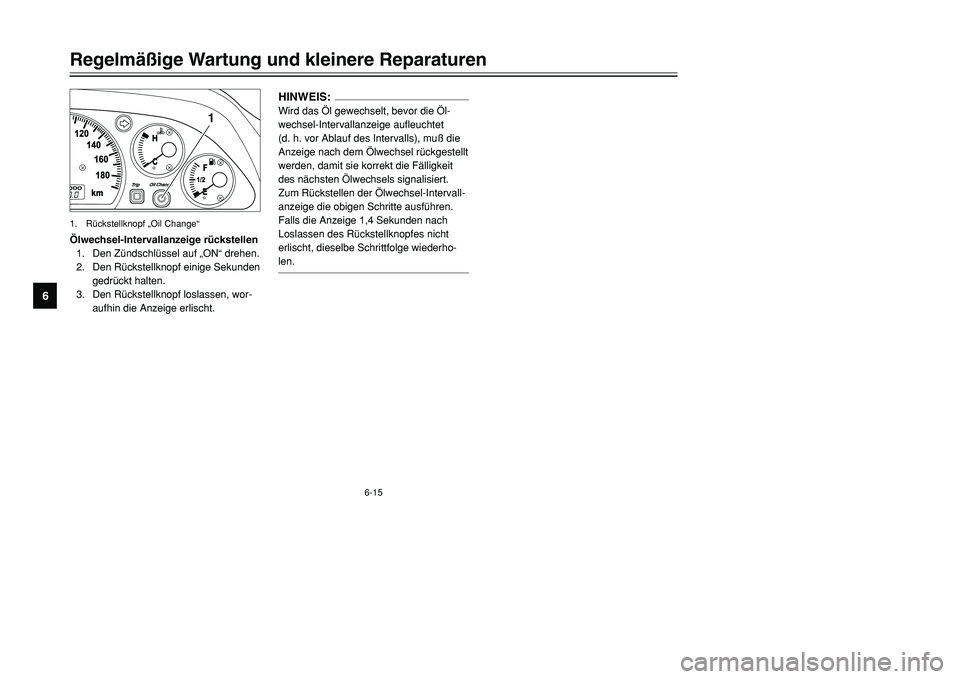

Ölwechsel-Intervallanzeige rückstellen
1. Den Zündschlüssel auf „ON“ drehen.
2. Den Rückstellknopf einige Sekunden
gedrückt halten.
3. Den Rückstellknopf loslassen, wor-
aufhin die Anzeige erlischt.1. Rückstellknopf „Oil Change“
HINWEIS:Wird das Öl gewechselt, bevor die Öl-
wechsel-Intervallanzeige aufleuchtet
(d. h. vor Ablauf des Intervalls), muß die
Anzeige nach dem Ölwechsel rückgestellt
werden, damit sie korrekt die Fälligkeit
des nächsten Ölwechsels signalisiert.
Zum Rückstellen der Ölwechsel-Intervall-
anzeige die obigen Schritte ausführen.
Falls die Anzeige 1,4 Sekunden nach
Loslassen des Rückstellknopfes nicht
erlischt, dieselbe Schrittfolge wiederho-
len.
Regelmäßige Wartung und kleinere Reparaturen
1
2
3
4
56
7
8
95GJ-9-GV 5/26/01 11:08 AM Page 56

6-16
Regelmäßige Wartung und kleinere Reparaturen
1
2
3
4
56
7
8
9
GAU04253

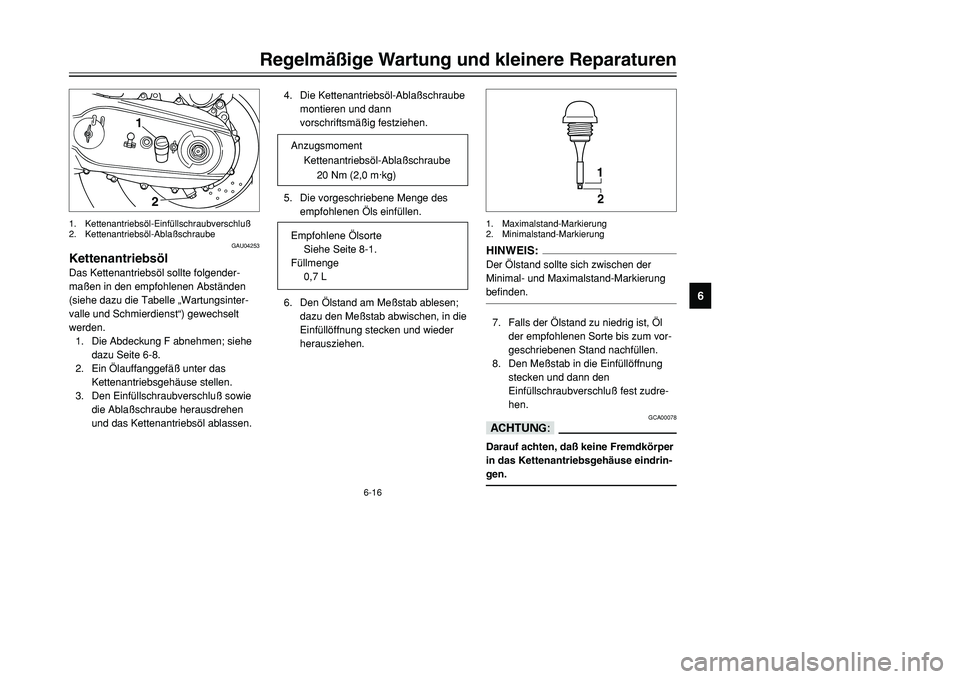

KettenantriebsölDas Kettenantriebsöl sollte folgender-
maßen in den empfohlenen Abständen
(siehe dazu die Tabelle „Wartungsinter-
valle und Schmierdienst“) gewechselt
werden.
1. Die Abdeckung F abnehmen; siehe
dazu Seite 6-8.
2. Ein Ölauffanggefäß unter das
Kettenantriebsgehäuse stellen.
3. Den Einfüllschraubverschluß sowie
die Ablaßschraube herausdrehen
und das Kettenantriebsöl ablassen.4. Die Kettenantriebsöl-Ablaßschraube
montieren und dann
vorschriftsmäßig festziehen.
5. Die vorgeschriebene Menge des
empfohlenen Öls einfüllen.
6. Den Ölstand am Meßstab ablesen;
dazu den Meßstab abwischen, in die
Einfüllöffnung stecken und wieder
herausziehen.
1
2
1. Kettenantriebsöl-Einfüllschraubverschluß
2. Kettenantriebsöl-Ablaßschraube
HINWEIS:Der Ölstand sollte sich zwischen der
Minimal- und Maximalstand-Markierung
befinden.7. Falls der Ölstand zu niedrig ist, Öl
der empfohlenen Sorte bis zum vor-
geschriebenen Stand nachfüllen.
8. Den Meßstab in die Einfüllöffnung
stecken und dann den
Einfüllschraubverschluß fest zudre-
hen.
GCA00078
dDDarauf achten, daß keine Fremdkörper
in das Kettenantriebsgehäuse eindrin-
gen.
Empfohlene Ölsorte
Siehe Seite 8-1.
Füllmenge
0,7 LAnzugsmoment
Kettenantriebsöl-Ablaßschraube
20 Nm (2,0 m·kg)
1
2
1. Maximalstand-Markierung
2. Minimalstand-Markierung
5GJ-9-GV 5/26/01 11:08 AM Page 57

6-17
Regelmäßige Wartung und kleinere Reparaturen
1
2
3
4
56
7
8
9
GAU03850

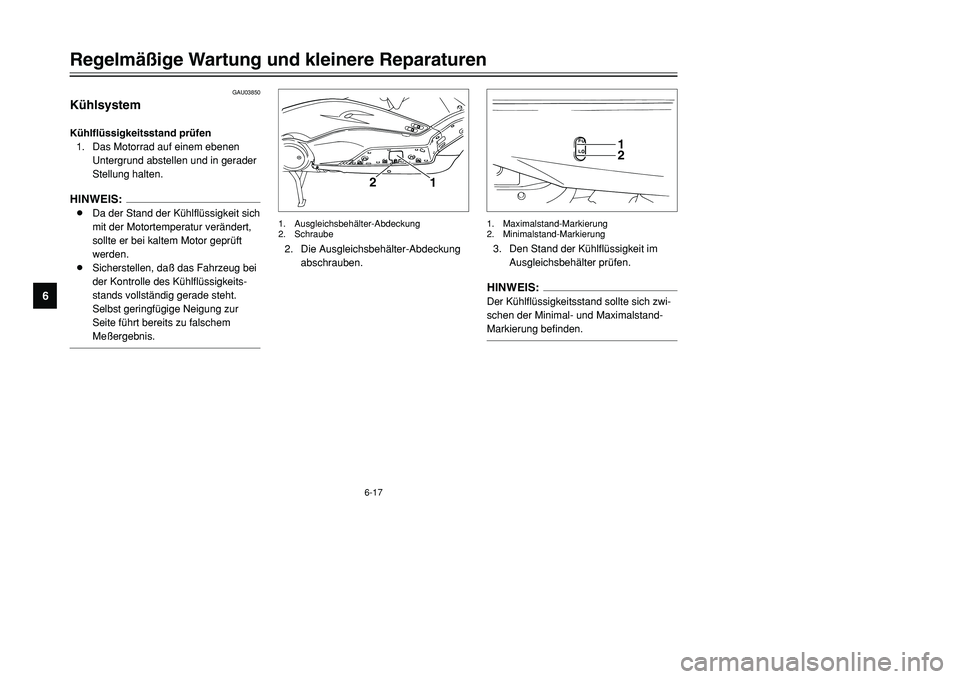

KühlsystemKühlflüssigkeitsstand prüfen
1. Das Motorrad auf einem ebenen
Untergrund abstellen und in gerader
Stellung halten.HINWEIS:8Da der Stand der Kühlflüssigkeit sich
mit der Motortemperatur verändert,
sollte er bei kaltem Motor geprüft
werden.
8Sicherstellen, daß das Fahrzeug bei
der Kontrolle des Kühlflüssigkeits-
stands vollständig gerade steht.
Selbst geringfügige Neigung zur
Seite führt bereits zu falschem
Meßergebnis.
2. Die Ausgleichsbehälter-Abdeckung
abschrauben.
1
2
1. Ausgleichsbehälter-Abdeckung
2. Schraube
3. Den Stand der Kühlflüssigkeit im
Ausgleichsbehälter prüfen.HINWEIS:Der Kühlflüssigkeitsstand sollte sich zwi-
schen der Minimal- und Maximalstand-
Markierung befinden.
12
1. Maximalstand-Markierung
2. Minimalstand-Markierung
5GJ-9-GV 5/26/01 11:08 AM Page 58

6-18
Regelmäßige Wartung und kleinere Reparaturen
1
2
3
4
56
7
8
9
GW000067

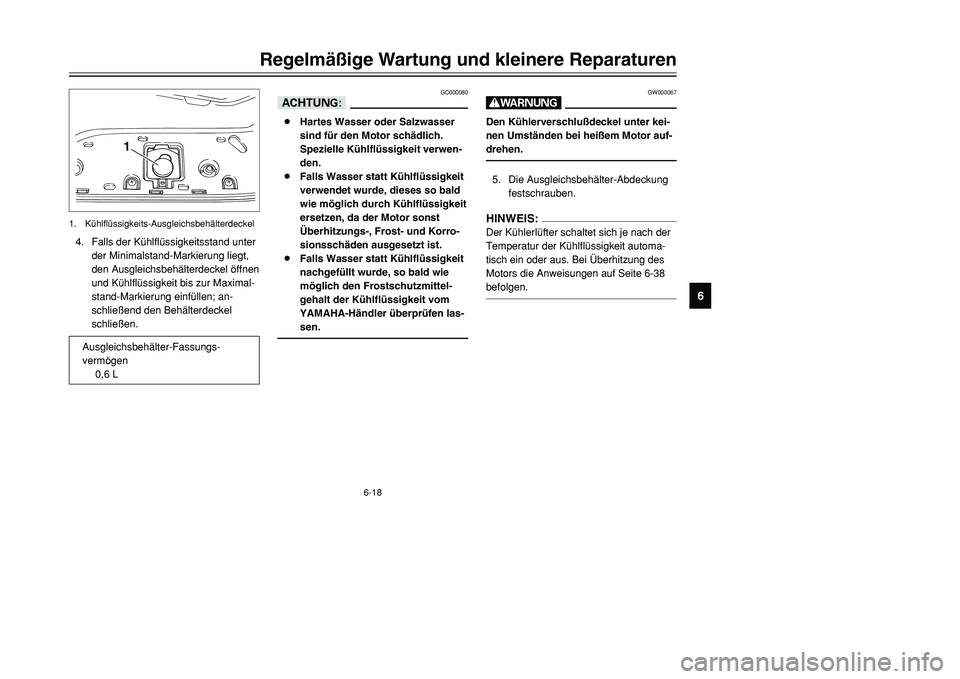

WDen Kühlerverschlußdeckel unter kei-
nen Umständen bei heißem Motor auf-
drehen.5. Die Ausgleichsbehälter-Abdeckung
festschrauben.HINWEIS:Der Kühlerlüfter schaltet sich je nach der
Temperatur der Kühlflüssigkeit automa-
tisch ein oder aus. Bei Überhitzung des
Motors die Anweisungen auf Seite 6-38
befolgen.
GC000080
dD8Hartes Wasser oder Salzwasser
sind für den Motor schädlich.
Spezielle Kühlflüssigkeit verwen-
den.
8Falls Wasser statt Kühlflüssigkeit
verwendet wurde, dieses so bald
wie möglich durch Kühlflüssigkeit
ersetzen, da der Motor sonst
Überhitzungs-, Frost- und Korro-
sionsschäden ausgesetzt ist.
8Falls Wasser statt Kühlflüssigkeit
nachgefüllt wurde, so bald wie
möglich den Frostschutzmittel-
gehalt der Kühlflüssigkeit vom
YAMAHA-Händler überprüfen las-
sen.
4. Falls der Kühlflüssigkeitsstand unter
der Minimalstand-Markierung liegt,
den Ausgleichsbehälterdeckel öffnen
und Kühlflüssigkeit bis zur Maximal-
stand-Markierung einfüllen; an-
schließend den Behälterdeckel
schließen.
1
1. Kühlflüssigkeits-Ausgleichsbehälterdeckel
Ausgleichsbehälter-Fassungs-
vermögen
0,6 L
5GJ-9-GV 5/26/01 11:08 AM Page 59

6-19
Regelmäßige Wartung und kleinere Reparaturen
1
2
3
4
56
7
8
9
GAU03877

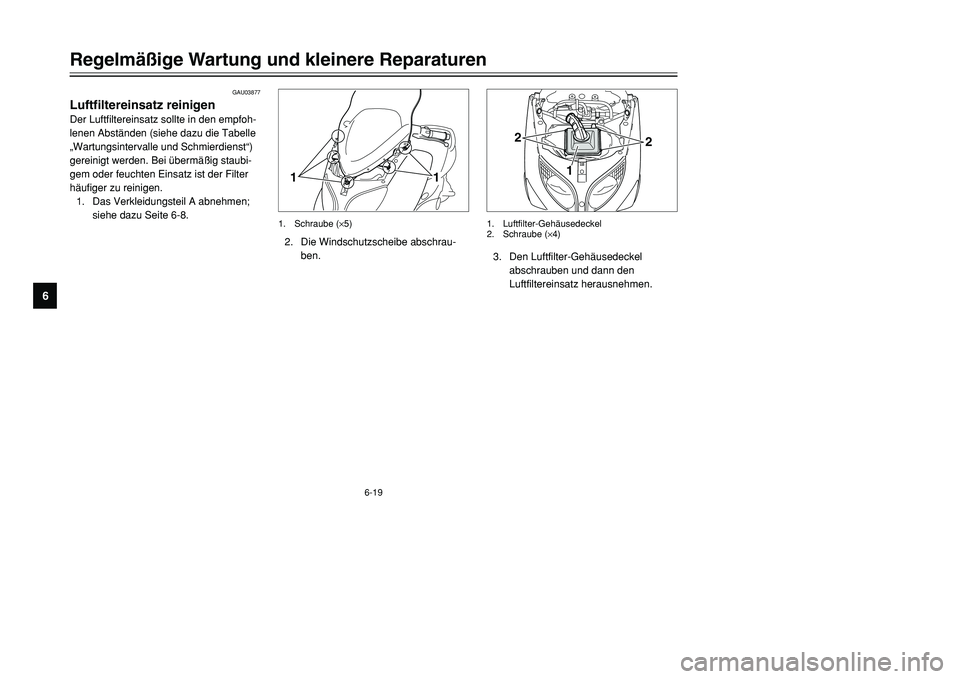

Luftfiltereinsatz reinigenDer Luftfiltereinsatz sollte in den empfoh-
lenen Abständen (siehe dazu die Tabelle
„Wartungsintervalle und Schmierdienst“)
gereinigt werden. Bei übermäßig staubi-
gem oder feuchten Einsatz ist der Filter
häufiger zu reinigen.
1. Das Verkleidungsteil A abnehmen;
siehe dazu Seite 6-8.
1
1
2. Die Windschutzscheibe abschrau-
ben.1. Schraube (×5)
1
2
2
3. Den Luftfilter-Gehäusedeckel
abschrauben und dann den
Luftfiltereinsatz herausnehmen.1. Luftfilter-Gehäusedeckel
2. Schraube (×4)
5GJ-9-GV 5/26/01 11:08 AM Page 60

6-20
Regelmäßige Wartung und kleinere Reparaturen
1
2
3
4
56
7
8
9
GC000082

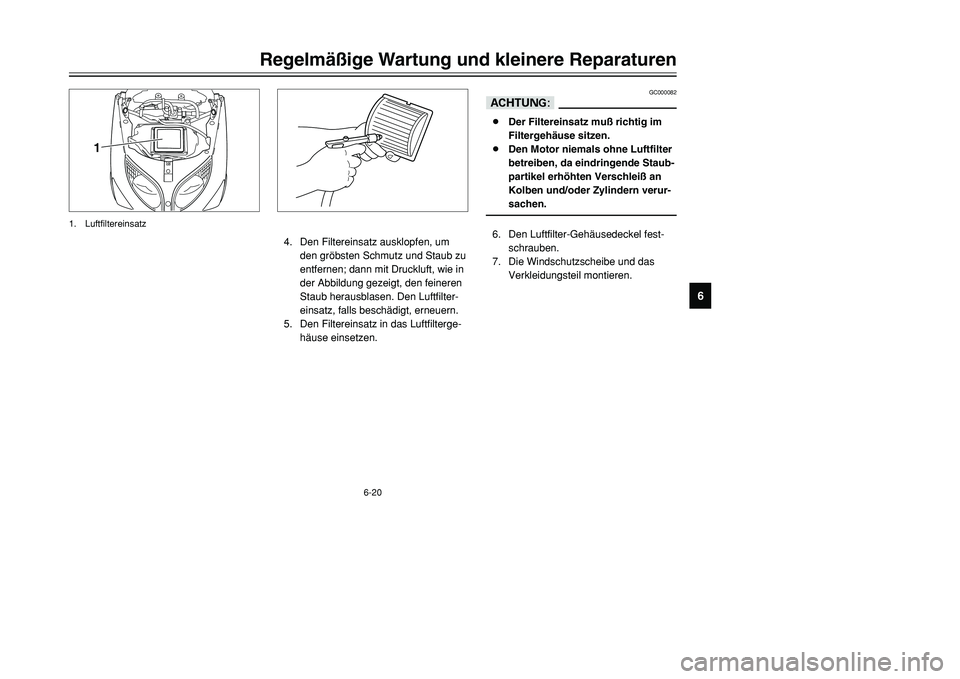

dD8Der Filtereinsatz muß richtig im
Filtergehäuse sitzen.
8Den Motor niemals ohne Luftfilter
betreiben, da eindringende Staub-
partikel erhöhten Verschleiß an
Kolben und/oder Zylindern verur-
sachen.6. Den Luftfilter-Gehäusedeckel fest-
schrauben.
7. Die Windschutzscheibe und das
Verkleidungsteil montieren. 4. Den Filtereinsatz ausklopfen, um
den gröbsten Schmutz und Staub zu
entfernen; dann mit Druckluft, wie in
der Abbildung gezeigt, den feineren
Staub herausblasen. Den Luftfilter-
einsatz, falls beschädigt, erneuern.
5. Den Filtereinsatz in das Luftfilterge-
häuse einsetzen.
1
1. Luftfiltereinsatz
5GJ-9-GV 5/26/01 11:08 AM Page 61

6-21
Regelmäßige Wartung und kleinere Reparaturen
1
2
3
4
56
7
8
9
GAU00630

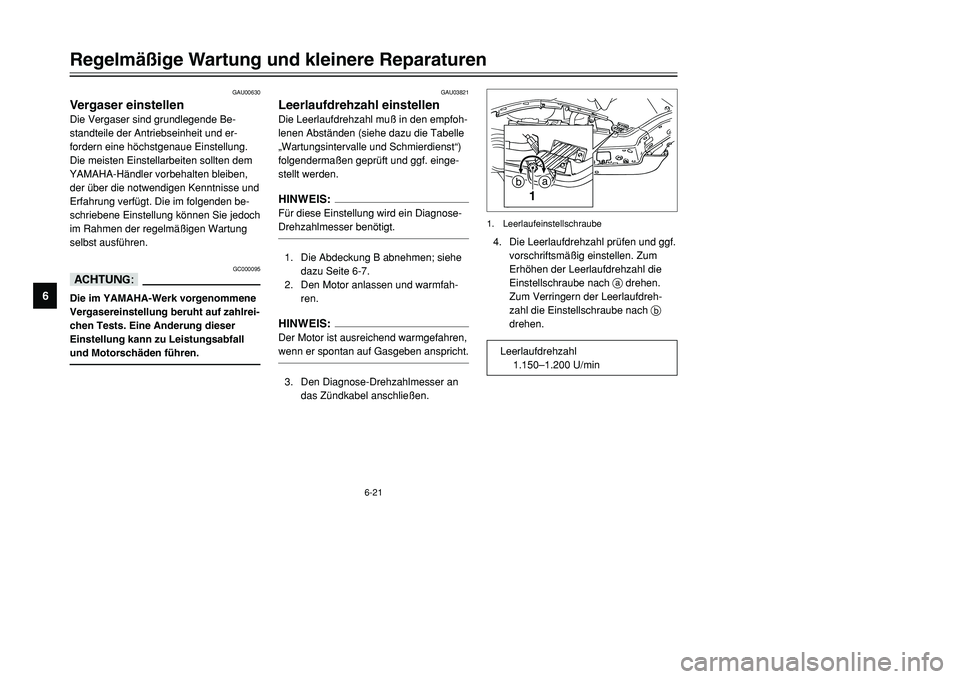

Vergaser einstellenDie Vergaser sind grundlegende Be-
standteile der Antriebseinheit und er-
fordern eine höchstgenaue Einstellung.
Die meisten Einstellarbeiten sollten dem
YAMAHA-Händler vorbehalten bleiben,
der über die notwendigen Kenntnisse und
Erfahrung verfügt. Die im folgenden be-
schriebene Einstellung können Sie jedoch
im Rahmen der regelmäßigen Wartung
selbst ausführen.
GC000095
dDDie im YAMAHA-Werk vorgenommene
Vergasereinstellung beruht auf zahlrei-
chen Tests. Eine Anderung dieser
Einstellung kann zu Leistungsabfall
und Motorschäden führen.
GAU03821
Leerlaufdrehzahl einstellenDie Leerlaufdrehzahl muß in den empfoh-
lenen Abständen (siehe dazu die Tabelle
„Wartungsintervalle und Schmierdienst“)
folgendermaßen geprüft und ggf. einge-
stellt werden.HINWEIS:Für diese Einstellung wird ein Diagnose-
Drehzahlmesser benötigt.1. Die Abdeckung B abnehmen; siehe
dazu Seite 6-7.
2. Den Motor anlassen und warmfah-
ren.HINWEIS:Der Motor ist ausreichend warmgefahren,
wenn er spontan auf Gasgeben anspricht.3. Den Diagnose-Drehzahlmesser an
das Zündkabel anschließen.4. Die Leerlaufdrehzahl prüfen und ggf.
vorschriftsmäßig einstellen. Zum
Erhöhen der Leerlaufdrehzahl die
Einstellschraube nach adrehen.
Zum Verringern der Leerlaufdreh-
zahl die Einstellschraube nach b
drehen.
1a
b
1. Leerlaufeinstellschraube
Leerlaufdrehzahl
1.150–1.200 U/min
5GJ-9-GV 5/26/01 11:08 AM Page 62

6-22
Regelmäßige Wartung und kleinere Reparaturen
1
2
3
4
56
7
8
9
GAU00637

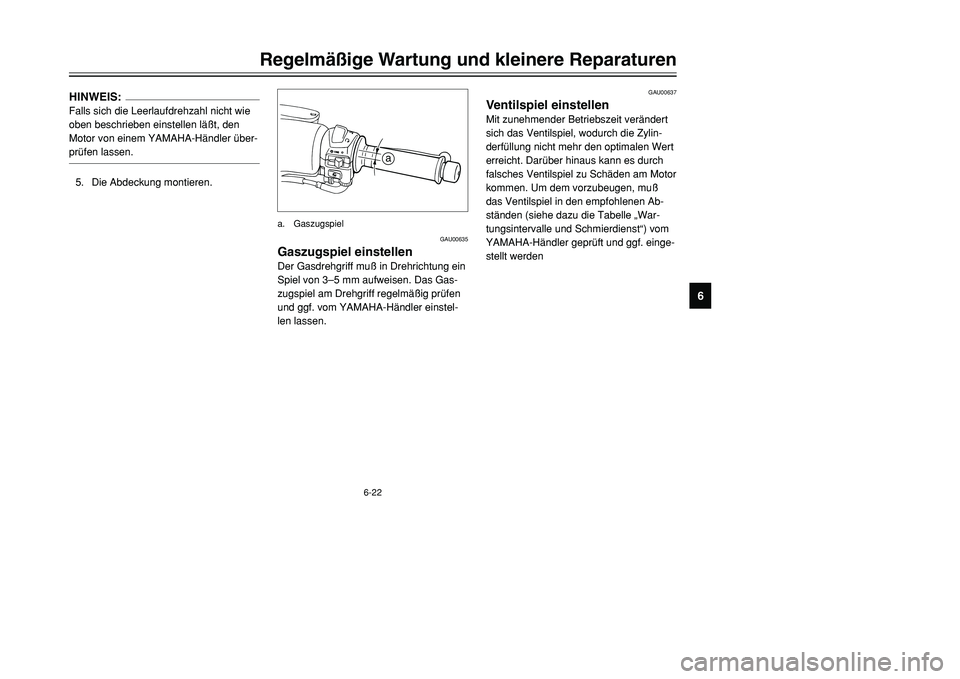

Ventilspiel einstellenMit zunehmender Betriebszeit verändert
sich das Ventilspiel, wodurch die Zylin-
derfüllung nicht mehr den optimalen Wert
erreicht. Darüber hinaus kann es durch
falsches Ventilspiel zu Schäden am Motor
kommen. Um dem vorzubeugen, muß
das Ventilspiel in den empfohlenen Ab-
ständen (siehe dazu die Tabelle „War-
tungsintervalle und Schmierdienst“) vom
YAMAHA-Händler geprüft und ggf. einge-
stellt werden
HINWEIS:Falls sich die Leerlaufdrehzahl nicht wie
oben beschrieben einstellen läßt, den
Motor von einem YAMAHA-Händler über-
prüfen lassen.5. Die Abdeckung montieren.
GAU00635
Gaszugspiel einstellenDer Gasdrehgriff muß in Drehrichtung ein
Spiel von 3–5 mm aufweisen. Das Gas-
zugspiel am Drehgriff regelmäßig prüfen
und ggf. vom YAMAHA-Händler einstel-
len lassen.
a
a. Gaszugspiel
5GJ-9-GV 5/26/01 11:08 AM Page 63
