2000 YAMAHA XVS1100A Manuale duso (in Italian)

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6
Kit di attrezzi in dotazione .................................... 6-1
Manutenzione periodica e lubrificazione ............. 6-2
Rimozione e installazione del pannello ................ 6-5
Controllo delle candele ........................................ 6-6
Olio motore e elemento filtrante ........................... 6-7
Olio della coppia conica finale ............................. 6-9
Pulizia dell’elemento del filtro dell’aria ............... 6-11
Messa a punto dei carburatori ........................... 6-12
Regolazione del regime del minimo ................... 6-12
Regolazione del gioco del cavo
dell’acceleratore .............................................. 6-13
Regolazione del gioco delle valvole ................... 6-13
Pneumatici ......................................................... 6-13
Ruote a raggi ..................................................... 6-16
Regolazione del gioco della leva della frizione .. 6-17
Regolazione del gioco della leva del freno ........ 6-17
Regolazione della posizione del pedale
del freno ........................................................... 6-19
Regolazione dell’interruttore della luce stop ...... 6-19
Controllo delle pastiglie del freno anteriore e
del freno posteriore .......................................... 6-20
Controllo del livello del liquido freni ................... 6-21Sostituzione del liquido freni ............................. 6-22
Controllo e lubrificazione dei cavi ..................... 6-22
Controllo e lubrificazione della manopola e
del cavo dell’acceleratore ................................ 6-22
Controllo e lubrificazione dei pedali del freno e
del cambio ....................................................... 6-23
Controllo e lubrificazione delle leve del freno e
della frizione .................................................... 6-23
Controllo e lubrificazione del cavalletto
laterale ............................................................ 6-24
Controllo della forcella ....................................... 6-24
Controllo dello sterzo ........................................ 6-25
Controllo dei cuscinetti delle ruote .................... 6-25
Batteria .............................................................. 6-26
Sostituzione dei fusibili ...................................... 6-27
Sostituzione della lampadina del faro ............... 6-29
Sostituzione della lampadina dell’indicatore di
direzione o della lampadina del fanalino
posteriore/dello stop ........................................ 6-30
Ricerca ed eliminazione guasti ......................... 6-31
Tabella di ricerca ed eliminazione guasti ........... 6-32
H_5KS.book Page 1 Monday, August 21, 2000 11:37 AM

6-1
6
HAU00462
6-MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
HAU00464
La sicurezza è un obbligo del buon motoci-
clista. Le ispezioni, le regolazioni e le lubri-
ficazioni periodiche conserveranno il
mezzo nelle migliori condizioni possibili di
sicurezza e di efficienza. I punti più impor-
tanti relativi ai controlli, alle regolazioni ed
alla lubrificazione sono illustrati nelle pagi-
ne seguenti.
Gli intervalli indicati nella tabella della ma-
nutenzione periodica e di lubrificazione de-
vono venire considerati solo come una
guida generale in condizioni di marcia nor-
mali. POTREBBE ESSERE NECESSARIO
RIDURRE TALE INTERVALLI IN FUNZIO-
NE DELLE CONDIZIONI CLIMATICHE,
DEL TERRENO, DELLA SITUAZIONE GE-
OGRAFICA E DELL’IMPIEGO INDIVIDUA-
LE.
HW000060
AVVERTENZA
@ Se non si ha confidenza con i lavori di
manutenzione del motociclo, farli ese-
guire da un concessionario Yamaha. @
HAU01129
Kit di attrezzi in dotazione Il kit di attrezzi in dotazione si trova all’inter-
no dello scomparto portaoggetti (vedere
pagina 3-14 per le procedure di apertura
dello scomparto portaoggetti).
Le informazioni per l’assistenza contenute
in questo libretto e gli attrezzi del kit in dota-
zione hanno lo scopo di aiutarvi nell’esecu-
zione della manutenzione preventiva e di
piccole riparazioni. È tuttavia possibile che,
per eseguire correttamente determinati la-
vori di manutenzione, siano necessari degli
attrezzi supplementari, come una chiave di-
namometrica.
NOTA:@ Se non si è in possesso gli attrezzi o l’espe-
rienza necessari per un determinato lavoro,
farlo eseguire dal concessionario Yamaha
di fiducia. @
HW000063
AVVERTENZA
@ Le modifiche non approvate dalla
Yamaha possono provocare cali delle
prestazioni e rendere il mezzo non sicu-
ro per l’uso. Consultare un concessio-
nario Yamaha prima di tentare di
eseguire modifiche di qualsiasi genere. @
1. Kit di attrezzi in dotazione
H_5KS.book Page 1 Monday, August 21, 2000 11:37 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-2
6
HAU00473
Manutenzione periodica e lubrificazione
CP-01INO. PARTE CONTROLLI E OPERAZIONI DI MANUTENZIONEIniziale
1.000 kmOgni Ogni
Controllo
annuale
6.000 km 12.000 km
1
*Linea carburante• Controllare i tubi del carburante per incrinature o danni.
• Sostituire se necessario.ÖÖ
2*Filtro carburante• Controllare le condizioni.
• Sostituire se necessario.Ö
3Candele• Controllare le condizioni.
• Pulire, aggiustare il varco o sostituire se necessario.Ö
4*Valvole• Controllare lo spazio delle valvole.
• Regolare se necessario.Ö
5 Filtro aria• Pulire o sostituire se necessario.Ö
6Frizione• Controllare il funzionamento.
• Regolare o sostituire il cavo.ÖÖ
7*Freno anteriore• Controllare il funzionamento, il livello del fluido e il veicolo per perdite
di fluido. (Vedere NOTA a pagina 6-4.)
• Correggere appropriatamente.
• Sostituire le pastiglie del freno se necessario.ÖÖ Ö
8*Freno posteriore• Controllare il funzionamento, il livello del fluido e il veicolo per perdite
di fluido. (Vedere NOTA a pagina 6-4.)
• Correggere appropriatamente.
• Sostituire le pastiglie del freno se necessario.ÖÖ Ö
9*Ruote• Controllare il bilanciamento, la corsa, la tensione dei raggi e se ci
sono danni.
• Tendere i raggi e ribilanciare,sostituire se necessario.Ö
10*Tubi flessibili del freno• Controllare per incrinature o danni.
• Sostituire se necessario.ÖÖ
11*Pneumatici• Controllare la profondità del battistradada e se ci sono danni.
• Sostituire se necessario.
• Controllare la pressione dell’aria.
• Correggere se necessario.Ö
H_5KS.book Page 2 Monday, August 21, 2000 11:37 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-3
6
12
*Cuscinetti ruote• Controllare i cuscinetti per allentamenti o danni.
• Sostituire se necessario.Ö
13*Forcellone• Controllare il gioco del perno del forcellone.
• Correggere se necessario.
• Lubrificare con grasso al bisolfuro di molibdeno ogni 24.000 km o
24 mesi (quello che viene prima).Ö
14*Cuscinetti sterzo• Controllare il gioco dei cuscinetti e se lo sterzo non va liscio.
• Correggere appropriatamente.
• Lubrificare con grasso a base di sapone di silicio ogni 24.000 km o
24 mesi (quello che viene prima).ÖÖÖ
15*Elementi di fissaggio del
telaio• Assicurarsi che tutti i dadi, bulloni e viti siano serrati correttamente.
• Serrare se necessario.ÖÖ
16 Cavalletto laterale• Controllare il funzionamento.
• Lubrificare e riparare se necessario.ÖÖ
17*Interruttore cavalletto
laterale• Controllare il funzionamento.
• Sostituire se necessario.ÖÖ Ö
18*Forcella anteriore• Controllare il funzionamento e se ci sono perdite d’olio.
• Correggere appropriatamente.Ö
19*Gruppo ammortizzatore
posteriore• Controllare il funzionamento e se ci sono perdite d’olio dall’ammor-
tizzatore.
• Sostituire il gruppo ammortizzatore se necessario.Ö
20*Carburatori• Controllare il regime di minimo, la sincronizzazione e il funziona-
mento dello starter.
• Regolare se necessario.ÖÖ Ö
21 Olio motore• Controllare il livello dell’olio e se ci sono perdite d’olio sul veicolo.
• Correggere se necessario.
• Sostituire. (Riscaldare il motore prima di spurgare.)ÖÖ Ö
22*Elemento filtro dell’olio
motore• Sostituire.ÖÖ NO. PARTE CONTROLLI E OPERAZIONI DI MANUTENZIONEIniziale
1.000 kmOgni Ogni
Controllo
annuale
6.000 km 12.000 km
H_5KS.book Page 3 Monday, August 21, 2000 11:37 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-4
6
* Poiché queste voci richiedono attrezzi, dati e capacità tecniche speciali, affidarne l’assistenza ad un concessionario Yamaha.
HAU03206
NOTA:@ l
I controlli annuali vanno eseguiti ogni anno, a meno che non si esegua in loro vece la manutenzione a 6.000 km o 12.000 km.
l
Il filtro dell’aria richiede un’assistenza più frequente, se si utilizza il mezzo su percorsi molto bagnati o polverosi.
l
Manutenzione del freno idraulico
• Controllare regolarmente e, se necessario, rabboccare il liquido dei freni per portarlo al livello corretto.
• Ogni due anni sostituire i componenti interni della pompa freno e della pinza, e cambiare il liquido dei freni.
• Sostituire i tubi flessibili dei freni ogni quattro anni, e se sono fessurati o danneggiati.
@23 Olio del cardano• Controllare il livello dell’olio e se ci sono perdite d’olio sul veicolo.
• Cambiare l’olio dopo i primi 1.000 km e in seguito ogni 24.000 km o
24 mesi (quello che viene prima).ÖÖÖ
24 Parti mobilie cavi• Lubrificare se necessario.ÖÖ
25
*Sistema di induzione
aria• Controllare la valvola di taglio aria e la valvola a lamella per danni.
• Sostituire l'intero sistema di induzione aria se necessario.Ö
26*Luci, segnali e interrut-
tori• Controllare il funzionamento.
• Correggere se necessario.
• Regolare il fascio del faro se necessario.ÖÖ Ö NO. PARTE CONTROLLI E OPERAZIONI DI MANUTENZIONEIniziale
1.000 kmOgni Ogni
Controllo
annuale
6.000 km 12.000 km
H_5KS.book Page 4 Monday, August 21, 2000 11:37 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-5
6
HAU01777

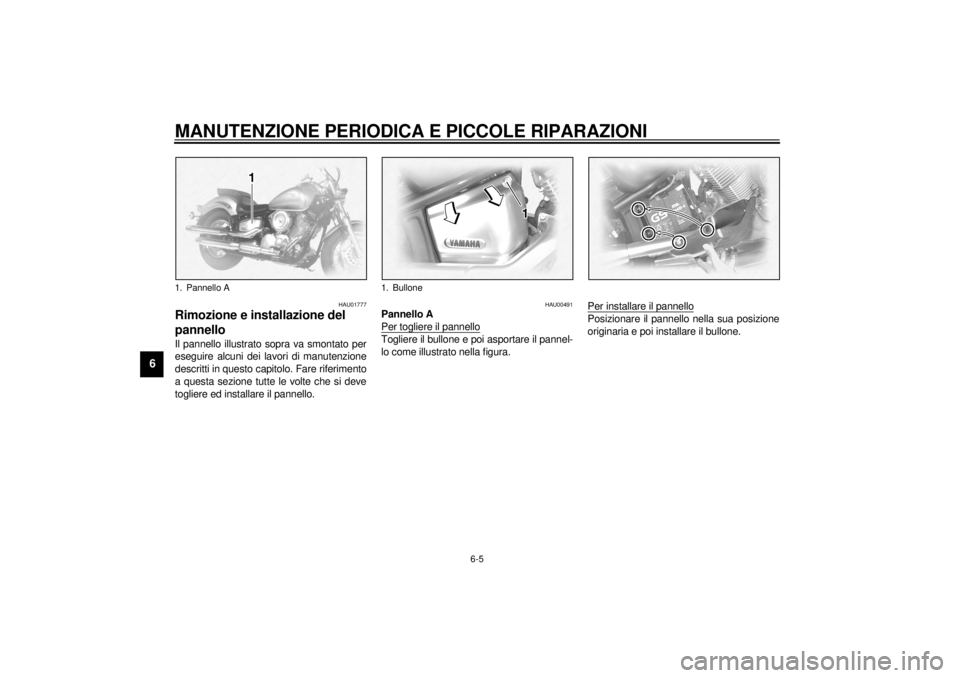

Rimozione e installazione del
pannello Il pannello illustrato sopra va smontato per
eseguire alcuni dei lavori di manutenzione
descritti in questo capitolo. Fare riferimento
a questa sezione tutte le volte che si deve
togliere ed installare il pannello.
HAU00491
Pannello A
Per togliere il pannelloTogliere il bullone e poi asportare il pannel-
lo come illustrato nella figura.Per installare il pannello
Posizionare il pannello nella sua posizione
originaria e poi installare il bullone.
1. Pannello A
1. Bullone
H_5KS.book Page 5 Monday, August 21, 2000 11:37 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-6
6
HAU01673
Controllo delle candele Le candele sono componenti importanti del
motore e sono facili da controllare. Dato
che il calore ed i depositi provocano una
lenta erosione delle candele, bisogna
smontarle e controllarle in conformità alla
tabella della manutenzione periodica e lu-
brificazione. Inoltre, lo stato delle candele
può rivelare le condizioni del motore.

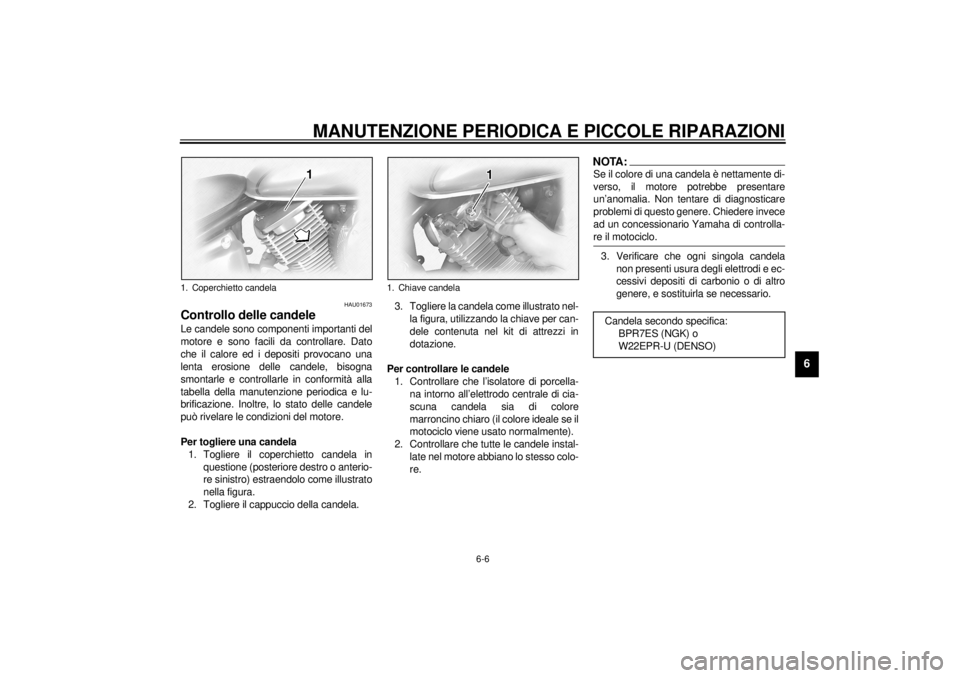

Per togliere una candela
1. Togliere il coperchietto candela in
questione (posteriore destro o anterio-
re sinistro) estraendolo come illustrato
nella figura.
2. Togliere il cappuccio della candela.3. Togliere la candela come illustrato nel-
la figura, utilizzando la chiave per can-
dele contenuta nel kit di attrezzi in
dotazione.
Per controllare le candele
1. Controllare che l’isolatore di porcella-
na intorno all’elettrodo centrale di cia-
scuna candela sia di colore
marroncino chiaro (il colore ideale se il
motociclo viene usato normalmente).
2. Controllare che tutte le candele instal-
late nel motore abbiano lo stesso colo-
re.
NOTA:@ Se il colore di una candela è nettamente di-
verso, il motore potrebbe presentare
un’anomalia. Non tentare di diagnosticare
problemi di questo genere. Chiedere invece
ad un concessionario Yamaha di controlla-
re il motociclo. @3. Verificare che ogni singola candela
non presenti usura degli elettrodi e ec-
cessivi depositi di carbonio o di altro
genere, e sostituirla se necessario.
1. Coperchietto candela
1. Chiave candela
Candela secondo specifica:
BPR7ES (NGK) o
W22EPR-U (DENSO)
H_5KS.book Page 6 Monday, August 21, 2000 11:37 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-7
6
Per installare una candela
1. Misurare la distanza tra gli elettrodi
con uno spessimetro e, se necessario,
regolarla secondo la specifica.
2. Pulire la superficie della guarnizione
della candela e la sua superficie di ac-
coppiamento ed eliminare ogni traccia
di sporco dalla filettatura della cande-
la.
3. Installare la candela con l’apposita
chiave e poi stringerla con la coppia di
serraggio secondo specifica.
NOTA:@ In mancanza di una chiave dinamometrica
per installare la candela, per ottenere una
coppia di serraggio approssimativamente
corretta, dopo il primo serraggio a mano ag-
giungere un ulteriore quarto–mezzo giro.
Tuttavia provvedere al più presto possibile
al serraggio della candela secondo specifi-
ca. @4. Installare il cappuccio della candela.
5. Posizionare il coperchietto della can-
dela nella sua posizione originaria.
HAU01712
Olio motore e elemento filtrante Controllare sempre il livello dell’olio motore
prima di utilizzare il mezzo. Oltre a questo,
l’olio e l’elemento filtrante vanno cambiati
agli intervalli specificati nella tabella della
manutenzione periodica e lubrificazione.
Per controllare il livello dell’olio motore
1. Posizionare il motociclo su una super-
ficie piana e mantenerlo diritto.
a. Distanza tra gli elettrodiDistanza tra gli elettrodi:
0,7–0,8 mm
Coppia di serraggio:
Candela:
20 Nm (2,0 m·kg)
1. Oblò ispezione livello olio
2. Riferimento di livello max.
3. Riferimento di livello min.
H_5KS.book Page 7 Monday, August 21, 2000 11:37 AM
