2000 YAMAHA XVS1100A Manuale duso (in Italian)

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-24
6
HAU03165

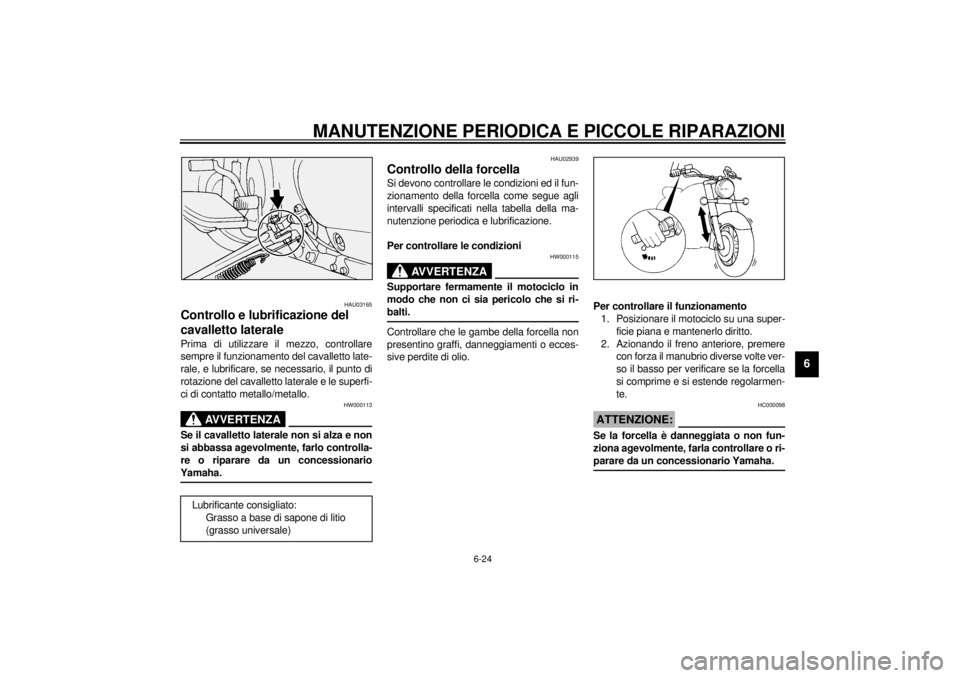

Controllo e lubrificazione del
cavalletto laterale Prima di utilizzare il mezzo, controllare
sempre il funzionamento del cavalletto late-
rale, e lubrificare, se necessario, il punto di
rotazione del cavalletto laterale e le superfi-
ci di contatto metallo/metallo.
HW000113
AVVERTENZA
@ Se il cavalletto laterale non si alza e non
si abbassa agevolmente, farlo controlla-
re o riparare da un concessionario
Yamaha. @
HAU02939
Controllo della forcella Si devono controllare le condizioni ed il fun-
zionamento della forcella come segue agli
intervalli specificati nella tabella della ma-
nutenzione periodica e lubrificazione.
Per controllare le condizioni
HW000115
AVVERTENZA
@ Supportare fermamente il motociclo in
modo che non ci sia pericolo che si ri-
balti. @Controllare che le gambe della forcella non
presentino graffi, danneggiamenti o ecces-
sive perdite di olio.Per controllare il funzionamento
1. Posizionare il motociclo su una super-
ficie piana e mantenerlo diritto.
2. Azionando il freno anteriore, premere
con forza il manubrio diverse volte ver-
so il basso per verificare se la forcella
si comprime e si estende regolarmen-
te.
HC000098
ATTENZIONE:@ Se la forcella è danneggiata o non fun-
ziona agevolmente, farla controllare o ri-
parare da un concessionario Yamaha. @
Lubrificante consigliato:
Grasso a base di sapone di litio
(grasso universale)
H_5KS.book Page 24 Monday, August 21, 2000 11:37 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-25
6
HAU00794
Controllo dello sterzo Se usurati o allentati, i cuscinetti dello ster-
zo possono essere fonte di pericoli. Pertan-
to si deve controllare il funzionamento dello
sterzo come segue agli intervalli specificati
nella tabella della manutenzione periodica
e lubrificazione.
1. Posizionare un supporto sotto al mo-
tore per alzare da terra la ruota ante-
riore.
HW000115
AVVERTENZA
@ Supportare fermamente il motociclo in
modo che non ci sia pericolo che si ri-
balti. @
2. Tenere le estremità inferiori delle gam-
be delle forcella e cercare di muoverle
in avanti e all’indietro. Se si sente del
gioco, fare controllare o riparare lo
sterzo da un concessionario Yamaha.
HAU01144
Controllo dei cuscinetti delle
ruote Si devono controllare i cuscinetti delle ruote
anteriore e posteriore agli intervalli specifi-
cati nella tabella della manutenzione perio-
dica e lubrificazione. Se c’è del gioco nel
mozzo della ruota, o se la ruota non gira
agevolmente, fare controllare i cuscinetti
delle ruote da un concessionario Yamaha.
H_5KS.book Page 25 Monday, August 21, 2000 11:37 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-26
6
HAU00800
Batteria Questo motociclo è equipaggiato con una
batteria sigillata (MF), esente da manuten-
zione. Non occorre controllare il liquido o
aggiungere acqua distillata.
HC000101
ATTENZIONE:@ Non tentare mai di togliere i sigilli delle
celle della batteria, in quanto ciò dan-
neggerebbe la batteria in modo perma-
nente. @
HW000116
AVVERTENZA
@ l
Il liquido della batteria è velenoso e
pericoloso, in quanto contiene aci-
do solforico che provoca ustioni
gravi. Evitare qualsiasi contatto
con la pelle, gli occhi o gli abiti e
proteggere sempre gli occhi quan-
do si lavora vicino alle batterie. In
caso di contatto, prestare i PRIMI
SOCCORSI come segue.
• CONTATTO ESTERNO: Sciacqua-
re con molta acqua.
• CONTATTO INTERNO: Bere gran-
di quantità di acqua o latte e chia-
mare immediatamente un medico.
• OCCHI: Sciacquare con acqua
per 15 minuti e ricorrere imme-
diatamente ad un medico.
l
Le batterie producono gas idroge-
no esplosivo. Pertanto tenere le
scintille, le fiamme, le sigarette ecc.
lontane dalla batteria e provvedere
ad una ventilazione adeguata quan-
do si carica la batteria in ambienti
chiusi.
l
TENERE QUESTA E TUTTE LE
BATTERIE FUORI DALLA PORTA-
TA DEI BAMBINI.
@
H_5KS.book Page 26 Monday, August 21, 2000 11:37 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-27
6
Carica della batteria
Se la batteria sembra scarica, farla caricare
al più presto possibile da un concessionario
Yamaha. Tenere presente che la batteria
tende a scaricarsi più rapidamente se il mo-
tociclo è equipaggiato con accessori elettri-
ci optional.
Rimessaggio della batteria
1. Se non si intende utilizzare il motociclo
per oltre un mese, togliere la batteria
dal mezzo, caricarla completamente e
poi riporla in un ambiente fresco e
asciutto.2. Se la batteria resta inutilizzata per più
di due mesi, controllarla almeno una
volta al mese e caricarla completa-
mente se è necessario.
3. Caricare completamente la batteria
prima dell’installazione.
4. Dopo l’installazione, verificare che i
cavi della batteria siano collegati cor-
rettamente ai morsetti della batteria.
HC000102
ATTENZIONE:@ l
Tenere la batteria sempre carica. Se
si ripone una batteria scarica, si
possono provocare danni perma-
nenti alla stessa.
l
Per caricare una batteria sigillata
(MF), occorre un caricabatteria spe-
ciale (a tensione costante). L’utilizzo
di un caricabatteria convenzionale
danneggerebbe la batteria. Se non
si la ha possibilità di utilizzare un ca-
ricabatteria per batterie sigillate
(MF), fare caricare la batteria da un
concessionario Yamaha.
@
HAU01711
Sostituzione dei fusibili La scatola del fusibile principale si trova
sotto alla sella del pilota. Per accedere alla
scatola del fusibile principale, procedere
come segue.
1. Togliere la sella del pilota (vedere pa-
gina 3-11 [XVS1100] o 3-13
[XVS1100A] per le procedure di rimo-
zione e di installazione della sella del
pilota).
2. Togliere ciascuno degli agganci rapidi
in figura premendone il centro con un
cacciavite e poi estraendo l’aggancio
rapido.
1. Terminale positivo
2. Terminale negativo
1. Aggancio rapido (´ 3)
H_5KS.book Page 27 Monday, August 21, 2000 11:37 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-28
6
3. Estrarre verso destra il pannello
dell’accensione elettronica.NOTA:@ Per installare un aggancio rapido, spingere
indietro il perno in modo che sporga dalla
testa dell’aggancio e poi inserire l’aggancio
rapido e premere il perno sporgente fino a
quando non è e filo con la testa dell’aggan-
cio rapido. @
La scatola che contiene i fusibili dei circuiti
individuali si trova all’interno dello scompar-
to portaoggetti (vedere pagina 3-14 per le
procedure di rimozione e di installazione del
coperchio dello scomparto portaoggetti).Se un fusibile è bruciato, sostituirlo come
segue.
1. Girare la chiave su “OFF” e spegnere
il circuito elettrico in questione.
2. Togliere il fusibile bruciato ed installar-
ne uno nuovo dell’amperaggio secon-
do specifica.
HC000103
ATTENZIONE:@ Non utilizzare un fusibile di amperaggio
superiore a quello consigliato per evita-
re di provocare danni estesi all’impianto
elettrico ed eventualmente un incendio. @3. Girare la chiave su “ON” ed accendere
il circuito elettrico in questione per
controllare se l’apparecchiatura elettri-
ca funziona.

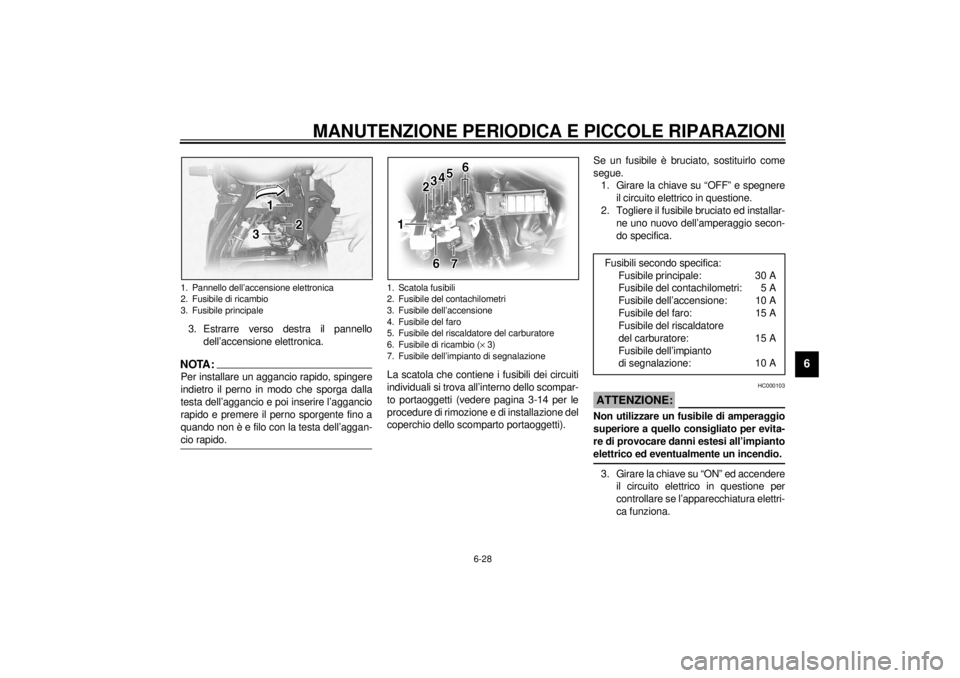

1. Pannello dell’accensione elettronica
2. Fusibile di ricambio
3. Fusibile principale
1. Scatola fusibili
2. Fusibile del contachilometri
3. Fusibile dell’accensione
4. Fusibile del faro
5. Fusibile del riscaldatore del carburatore
6. Fusibile di ricambio (´ 3)
7. Fusibile dell’impianto di segnalazione
Fusibili secondo specifica:
Fusibile principale: 30 A
Fusibile del contachilometri: 5 A
Fusibile dell’accensione: 10 A
Fusibile del faro: 15 A
Fusibile del riscaldatore
del carburatore: 15 A
Fusibile dell’impianto
di segnalazione: 10 A
H_5KS.book Page 28 Monday, August 21, 2000 11:37 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-29
6
4. Se il fusibile brucia subito nuovamen-
te, fare controllare l’impianto elettrico
da un concessionario Yamaha.
HAU03003
Sostituzione della lampadina del
faro Questo motociclo è equipaggiato con una
lampadina del faro al quarzo. Se la lampa-
dina del faro è bruciata, sostituirla come se-
gue.
1. Togliere il gruppo del faro togliendo le
viti.
2. Scollegare il connettore del faro e poi
togliere il gruppo del faro ed il copri-
lampada del faro.3. Togliere il portalampada del faro gi-
randolo in senso antiorario e poi to-
gliere la lampadina guasta.

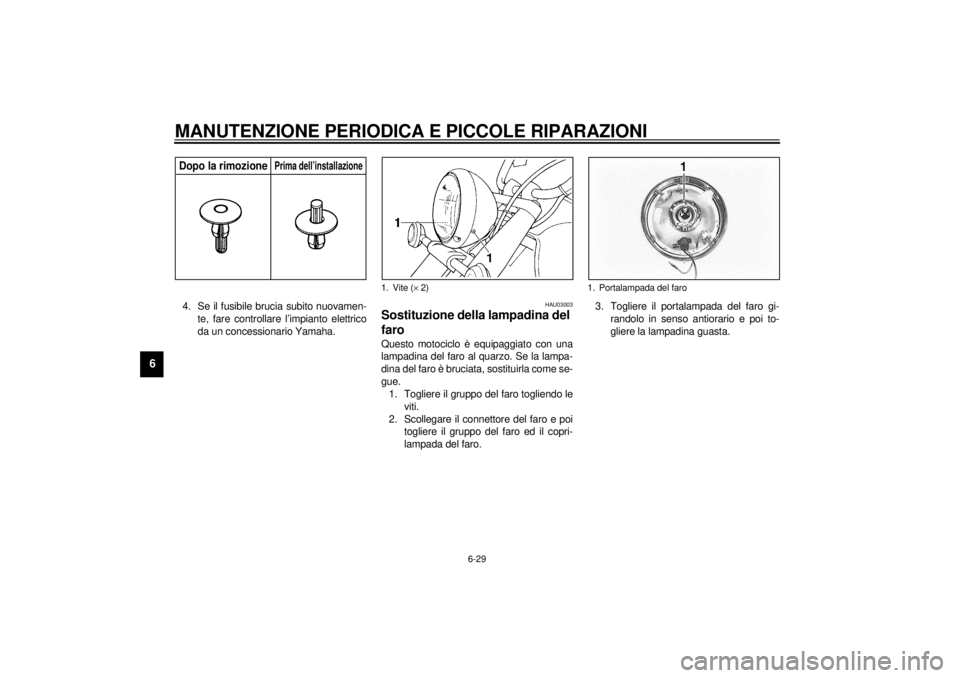

Dopo la rimozione
Prima dell’installazione
1. Vite (´ 2)
1. Portalampada del faro
H_5KS.book Page 29 Monday, August 21, 2000 11:37 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-30
6
HW000119
AVVERTENZA
@ Le lampadine del faro si scaldano molto.
Pertanto tenere i prodotti infiammabili
lontani dalla lampadina del faro accesa e
non toccarla fino a quando non si è raf-
freddata. @4. Posizionare una lampadina nuova e
poi fissarla con il portalampada.
HC000105
ATTENZIONE:@ Non toccare la parte di vetro della lam-
padina del faro, per non sporcarla di
olio, altrimenti si influirebbe negativa-
mente sulla trasparenza del vetro, sulla
luminosità e sulla durata della lampadi-
na. Eliminare completamente ogni trac-
cia di sporco e le impronte delle dita
dalla lampadina utilizzando un panno
bagnato di alcool o diluente. @5. Installare il coprilampada e poi colle-
gare il connettore.
6. Installare il gruppo del faro installando
i bulloni.
7. Se necessario, fare regolare il faro da
un concessionario Yamaha.
HAU00855
Sostituzione della lampadina
dell’indicatore di direzione o
della lampadina del fanalino
posteriore/dello stop 1. Togliere il coprilampada togliendo le
viti.
2. Togliere la lampadina guasta premen-
dola e girandola in senso antiorario.
1. Non toccare questa zona.
1. Vite (´ 2)
H_5KS.book Page 30 Monday, August 21, 2000 11:37 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-31
6
3. Inserire una lampadina nuova nel por-
talampada, premerla e poi girarla in
senso orario fino a quando si blocca.
4. Installare il coprilampada installando
le viti.
HC000108
ATTENZIONE:@ Non stringere eccessivamente le viti, al-
trimenti il coprilampada potrebbe rom-
persi. @
HAU01008
Ricerca ed eliminazione guasti Sebbene i motocicli Yamaha subiscano un
rigoroso controllo prima della spedizione
dalla fabbrica, si possono verificare dei
guasti durante il funzionamento. Eventuali
problemi nell’impianto di alimentazione del
carburante, di compressione o di accensio-
ne, per esempio, possono provocare diffi-
coltà all’avviamento o perdite di potenza.
La tabella di ricerca ed eliminazione guasti
che segue rappresenta una guida rapida e
facile per controllare questi impianti vitali.
Tuttavia, se il mezzo dovesse richiedere ri-
parazioni, consigliamo di portarlo da un
concessionario Yamaha, i cui tecnici esperti
sono in possesso degli attrezzi, dell’espe-
rienza e delle nozioni necessari per l’esecu-
zione di una corretta manutenzione del
mezzo.
Usare soltanto ricambi originali Yamaha. Le
imitazioni possono essere simili ai ricambi
originali Yamaha, ma spesso sono di quali-
tà inferiore, hanno durata minore e possono
provocare riparazioni costose.
1. Vis (´ 2)XVS1100
1. Vis (´ 3)XVS1100A
H_5KS.book Page 31 Monday, August 21, 2000 11:37 AM
