2000 YAMAHA XVS1100A Manuale duso (in Italian)

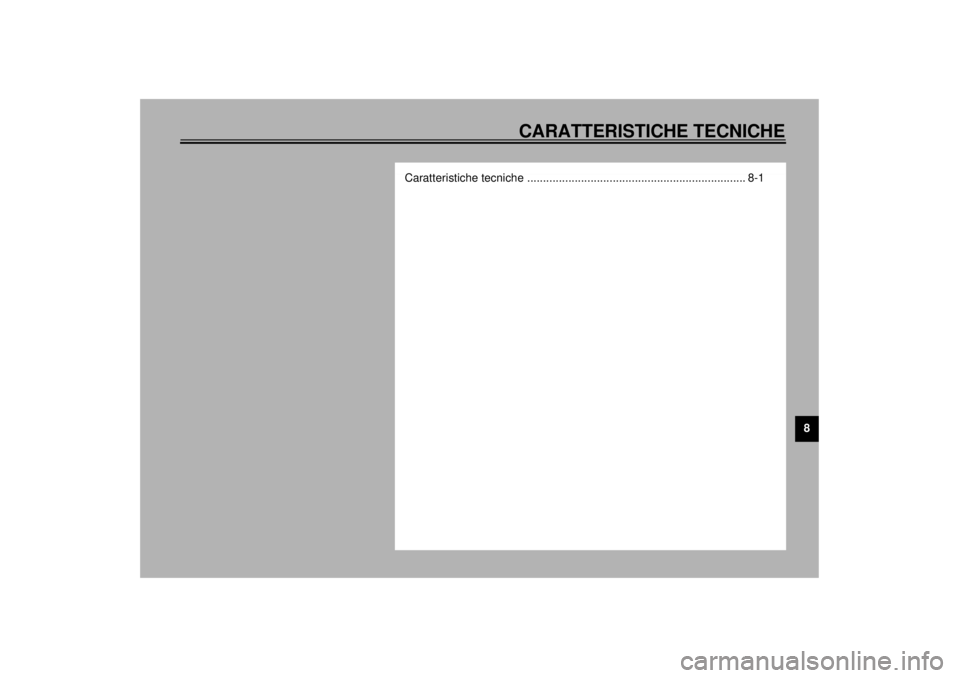

CARATTERISTICHE TECNICHE
8
Caratteristiche tecniche ..................................................................... 8-1
H_5KS.book Page 1 Monday, August 21, 2000 11:37 AM

8-1
8
HAU01038
8-CARATTERISTICHE TECNICHECaratteristiche tecniche CS-01I
Modello XVS1100/XVS1100A
Dimensioni
XVS1100
Lunghezza totale 2.405 mm
Larghezza totale 895 mm
Altezza totale 1.095 mm
Altezza alla sella 690 mm
Interasse 1.640 mm
Altezza dal suolo 145 mm
Raggio minimo di sterzata 3.200 mm
XVS1100A
Lunghezza totale 2.465 mm
Larghezza totale 945 mm
Altezza totale 1.095 mm
Altezza alla sella 710 mm
Interasse 1.645 mm
Altezza dal suolo 145 mm
Raggio minimo di sterzata 3.300 mm
Peso netto (con olio e serbatoio
carburante pieno)
XVS1100274 kg (tranne che per la D, A, SF)
275 kg (soltanto per la D, A, SF)
XVS1100A288 kgMotore
Tipo di motore A 4 tempi raffreddato ad aria,
SOHC
Disposizione dei cilindri 2 cilindri tipo V
Cilindrata 1.063 cm
3
Alesaggio ´ corsa 95,0 ´ 75,0 mm
Rapporto di compressione 8,3:1
Sistema di avviamento Starter elettrico
Sistema di lubrificazione A carter umido
Olio motore
Tipo
Classificazione olio motore
consigliata Tipo API Service SE,SF, SG o
superiore
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
H_5KS.book Page 1 Monday, August 21, 2000 11:37 AM

CARATTERISTICHE TECNICHE
8-2
8
Quantità
Senza sostituzione dell’ele-
mento filtrante3,0 L
Con sostituzione dell’ele-
mento filtrante 3,1 L
Quantità totale (motore a
secco)3,6 L
Olio del cardano
Tipo Olio per ingranaggi ipoide
SEA 80 API “GL-4”
Quantità 0,2 L
Filtro ariaElemento tipo secco
Carburante
Tipo Benzina normale senza piombo
Capacità del serbatoio 17 L
Quantità di riserva 4,5 L
Carburatore
Fa bb r i c a n t e M I KU N I
Modello ´ quantità BSR37 ´ 2
ATTENZIONE:Assicurarsi di usare olio motore che non contiene modifica-
tori antifrizione. Gli oli motore per automobili (spesso definiti
“ENERGY CONSERVING II”) contengono additivi antifrizione
che causano scivolamenti della frizione e/o frizione dello
starter, risultando in una minore durata dei componenti e
prestazioni motore inferiori.
Candela
Fabbricante/modèle NGK / BPR7ES o
DENSO / W22EPR-U
Distanza 0,7–0,8 mm
Tipo di frizioneUmida, a più dischi
Trasmissione
Sistema di riduzione primaria Ingranaggio cilindrico
Rapporto di riduzione primaria 1,660
Sistema di riduzione
secondaria Trasmissione ad albero
Rapporto di riduzione
secondaria 2,875
Tipo di trasmissione A 5 rapporti, sempre in presa
Selettore cambio Azionamento con il piede sinistro
Rapporti di riduzione
1ª 2,353
2ª 1,667
3ª 1,286
4ª 1,032
5ª 0,853
Parte ciclistica
Tipo di telaio Telaio di sostegno doppio
Angolo di incidenza 33°
Avancorsa
XVS1100 136 mm
XVS1100A 132 mm
H_5KS.book Page 2 Monday, August 21, 2000 11:37 AM

CARATTERISTICHE TECNICHE
8-3
8
Pneumatici
XVS1100
Davanti
Tipo Tubo
Misura 110/90-18 61S
Fabbricante/
modello Bridgestone / EXEDRA L309
Dunlop / K555F
Po st e r i o re
Tipo Tubo
Misura 170/80-15 M/C 77S
Fabbricante/
modello Bridgestone / EXEDRA G546
Dunlop / K555
Carico massimo* 200 kg (soltanto per la D, A, SF)
201 kg (tranne che per la D, A, SF)
Pressione pneumatici (misu-
rata a pneumatici freddi)
Fino a 90 kg*
Davanti 200 kPa (2,00 kg/cm
2, 2,00 bar)
Posteriore 225 kPa (2,25 kg/cm2, 2,25 bar)
90 kg–massimo*
Davanti 225 kPa (2,25 kg/cm2, 2,25 bar)
Posteriore 250 kPa (2,50 kg/cm2, 2,50 bar)
* Peso totale di pilota, passeggero, carico e accessoriXVS1100A
Davanti
Tipo Tubo
Misura 130/90-16 67S
Fabbricante/
modello Dunlop / D404F
Po s t e r i o r e
Tipo Tubo
Misura 170/80-15 M/C 77S
Fabbricante/
modello Dunlop / D404G
Carico massimo* 200 kg
Pressione pneumatici (misu-
rata a pneumatici freddi)
Fino a 90 kg*
Davanti 225 kPa (2,25 kg/cm
2, 2,25 bar)
Posteriore 225 kPa (2,25 kg/cm2, 2,25 bar)
90 kg–massimo*
Davanti 225 kPa (2,25 kg/cm2, 2,25 bar)
Posteriore 250 kPa (2,50 kg/cm2, 2,50 bar)
* Peso totale di pilota, passeggero, carico e accessori
H_5KS.book Page 3 Monday, August 21, 2000 11:37 AM

CARATTERISTICHE TECNICHE
8-4
8
Ruote
XVS1100
Davanti
Tipo Raggio
Misura 18 ´ 2,15
Po s t e r i o r e
Tipo Raggio
Misura 15M/C ´ MT4,50
XVS1100A
Davanti
Tipo Raggio
Misura 16 ´ 3,00
Po s t e r i o r e
Tipo Raggio
Misura 15M/C ´ MT4,50
Freni
Davanti
Tipo Freno a dopplo disco
Funzionamento Azionamento con la mano
destra
Fluido DOT 4
Po s t e r i o r e
Tipo Freno a sigbolo disco
Funzionamento Azionamento con il piede destro
Fluido DOT 4Sospensione
Davanti Forcella telescopica
Posteriore Forcellone
(sospensione a collegamento)
Molla/ammortizzatore
Davanti Molla elicoidale / ammortizza-
tore a bagno d’olio
Posteriore Molla elicoidale / ammortizza-
tore a gas-bagno d’olio, preca-
rica molla regolabile
Corsa della ruota
Davanti 140 mm
Posteriore 113 mm
Parte elettrica
Sistema di accensione T.C.I. (digitale)
Sistema di generatore
Tipo Magnete CA
Uscita standard 14V, 350 W 5.000 giri/min
Batteria
Modello GT14B-4
Tensione, capacità 12 V, 12 Ah
Tipo di faroLampadina al quarzo (alogena)
H_5KS.book Page 4 Monday, August 21, 2000 11:37 AM

CARATTERISTICHE TECNICHE
8-5
8
Tensione e wattaggio della lampadina ´ quantità
Faro 12 V, 60/55 W ´ 1
Luce ausiliaria 12 V, 4 W ´ 1
Luce di posizione posteriore/
freno 12 V, 5/21 W ´ 1
Freccia 12 V, 21 W ´ 4
Strumenti 14 V, 1,4 W ´ 2
Spia del livello dell’olio 12 V, 1,7 W ´ 1
Spia del folle 12 V, 1,7 W ´ 1
Spia degli indicatori di
direzione12 V, 1,7 W ´ 1
Spia problemi al motore 12 V, 1,7 W ´ 1
Spia abbagliante 12 V, 1,7 W ´ 1
Fusibili
Fusible principale 30 A
Fusible dell’impianto di
segnalazione 10 A
Fusible del contachilometri 5 A
Fusible dell’accensione 10 A
Fusible del faro 15 A
Fusible del riscaldatore del
carburatore 15 A
H_5KS.book Page 5 Monday, August 21, 2000 11:37 AM

INFORMAZIONI PER I CONSUMATORI
9
Numeri di identificazione ................................................................... 9-1
Numero di identificazione della chiave .............................................. 9-1
Numero di identificazione del veicolo ................................................ 9-1
Etichetta del modello ......................................................................... 9-2
H_5KS.book Page 1 Monday, August 21, 2000 11:37 AM

9-1
9
HAU01039
9-INFORMAZIONI PER I CONSUMATORI
HAU02944
Numeri di identificazione Riportare il numero di identificazione della
chiave, il numero di identificazione del vei-
colo e le informazioni dell’etichetta del mo-
dello qui sotto negli appositi spazi per
assistenza nell’ordinazione di ricambi dai
concessionari Yamaha, o come riferimento
in caso di furto del veicolo.
1. NUMERO DI IDENTIFICAZIONE
DELLA CHIAVE:CA-02I2. NUMERO DI IDENTIFICAZIONE DEL
VEICOLO:CA-02I3. INFORMAZIONI DELL’ETICHETTA
DEL MODELLO:CA-01IHAU01041
Numero di identificazione della
chiave Il numero di identificazione della chiave è
impresso sulla targhetta della chiave. Ri-
portare questo numero nell’apposito spazio
ed usarlo come riferimento per ordinare
una chiave nuova.
HAU01043
Numero di identificazione del
veicolo Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTA:@ Il numero di identificazione del veicolo ser-
ve ad identificare il motociclo e può venire
utilizzato per immatricolarlo presso le auto-
rità competenti. @
1. Numero di identificazione della chiave
1. Numero di identificazione del veicolo
