2000 YAMAHA XJR 1300 Manuale de Empleo (in Spanish)

MANTENIMIENTO PERIODICO Y PEQUEÑAS REPARACIONES
6-21
6
SAU00773
Lubricación del cable y la empuña-
dura del aceleradorSe debe engrasar el encaje de la empuñadura del
acelerador al mismo tiempo que se lubrica el ca-
ble, puesto que éste debe ser sacado cada vez
que se requiera aceitar el extremo del cable del
acelerador. Hay dos tornillos que sujetan el en-
caje del acelerador al manubrio. Una vez que se
sacan estos dos tornillos, el extremo del cable
puede ser elevado para introducir varias gotas
de lubricante. Teniendo desmontada la empuña-
dura del acelerador, aplique una capa de grasa
para propósitos múltiples a las superficies de
metal del encaje de la empuñadura para evitar la
fricción.
SAU02984
Lubricación de los pedales del freno
y de cambiosLubricar las piezas que pivotan.
SAU02985
Lubricación de las palancas del fre-
no y del embragueLubricar las piezas que pivotan.
Lubricante recomendado:
Aceite de motor
Lubricante recomendado:
Aceite de motor

MANTENIMIENTO PERIODICO Y PEQUEÑAS REPARACIONES
6-22
6
SAU02965
Lubricación de los soportes central y
lateralLubricar las piezas que pivotan y las de acopla-
miento. Verificar si los soportes central y lateral
se mueven dócilmente hacia arriba y abajo.
SW000114
ADVERTENCIA
@ Si el soporte central y/o lateral no se mueven
docilmente, consulte con un concesionario
Yamaha. @
SAU02939
Inspección de horquilla delanteraVerificación visual
SW000115
ADVERTENCIA
@ Sostenga firmemente la moto, para no correr
el peligro de que se caiga la moto. @Compruebe si hay rayaduras o daños en el tubo
interior y si hay fugas excesivas de aceite en la
horquilla delantera.
Verificación de operación
1. Coloque la motocicleta en un lugar nivela-
do.
2. Sostenga la motocicleta en posición ergui-
da con las manos en el manillar y aplique
el freno delantero.
3. Presione los manillares con fuerza hacia
abajo varias veces y compruebe si la hor-
quilla bota con suavidad.
SC000098
ATENCION:@ Si se encuentra algún daño o movimiento
irregular en la horquilla delantera, consulte
con su concesionario Yamaha. @
Lubricante recomendado:
Aceite de motor

MANTENIMIENTO PERIODICO Y PEQUEÑAS REPARACIONES
6-23
6
SAU00794
Inspección de la direcciónComprúebese periódicamente en que estado se
encuentra la dirección. Cojinetes de dirección
desgastados o flojos pueden ser peligrosos. Co-
locar un bloque debajo del motor a fin de levan-
tar del suelo la rueda delantera de la moto.
Luego, doblar el extremo izquierdo de las hor-
quillas delanteras y tratar de moverlas hacia ade-
lante y hacia atrás. Si se sintiera algo de juego
libre, pedir a un concesionario Yamaha que ins-
peccione y ajuste. Esta inspección se facilita, si
se retira la rueda delantera.
SW000115
ADVERTENCIA
@ Sostenga firmemente la moto, para no correr
el peligro de que se caiga la moto. @
SAU01144
Cojinetes de ruedasSi los cojinetes de la rueda delantera o trasera
tienen juego en el cubo, o si la rueda no gira sua-
vemente, pedir al concesionario Yamaha que
inspeccione los cojinetes.
SAU01271
BateríaEsta motocicleta se equipa con una batería de
“tipo sellada”. Por lo tanto, no es necesario veri-
ficar el electrólito ni agregar agua destilada en la
batería.l
Si la batería parece haber perdido su capa-
cidad, consulte a su concesionario
Yamaha.
l
Si la motocicleta está equipada con acce-
sorios eléctricos opcionales, la batería ten-
derá a descargarse con más rapidez, por lo
que no deberá olvidarse de recargarla pe-
riódicamente.

MANTENIMIENTO PERIODICO Y PEQUEÑAS REPARACIONES
6-24
6
SW000116
ADVERTENCIA
@ El líquido electrólitio de la batería es veneno-
so y muy peligroso, provocando serias que-
maduras, etc. Contiene ácido sulfúrico.
Evitar el contacto con la piel, ojos o vestidu-
ras.
ANTÍDOTO:l
EXTERNAMENTE: Lavar con abun-
dante agua.
l
INTERNAMENTE: Beber leche en
abundancia o también agua. Proseguir
con leche de magnesia, huevos batidos o
aceite vegetal. Llamar al doctor inme-
diatemente.
l
OJOS: Llavar con agua por 15 minutos
y obtener atención médica oportuna-
mente.
Las baterías producen gases explosivos.
Mantener alejadas las chispas, las llamas o
los cigarillos. Ventilar el lugar cuando se car-
gue la batería o cuando se la use en lugares
cerrados. Proteger siempre los ojos cuando se
trabaje cerca de la batería.
MANTENER ALEJADA DEL ALCANCE
DE LOS NIÑOS.
@
Almacenaje de la batería
Cuando no tenga la intención de utilizar la mo-
tocicleta durante un mes o período más largo,
extraiga la batería, recárguela por completo, y
guárdela en un lugar fresco y oscuro.
SC000102
ATENCION:@ l
Recargue por completo la batería antes
de guardarla. Si guarda la batería es-
tando descargada, podría causar daños
permanentes en la batería.
l
Emplee un cargador de baterías diseña-
do para baterías del tipo sellado (MF).
Si emplea un cargador de baterías con-
vencional podría causar daños en la ba-
tería. Si no dispone de un cargador de
baterías del tipo sellado, póngase en
contacto con su concesionario Yamaha.
l
Asegúrese siempre de que las conexio-
nes sean correctas cuando vuelva a ins-
talar la batería.
@

MANTENIMIENTO PERIODICO Y PEQUEÑAS REPARACIONES
6-25
6
SAU01470
Reemplazo del fusibleLa caja de fusibles está situada debajo de asien-
to. (Vea la página 3-11 para encontrar los proce-
dimientos de extracción e instalación del
asiento.)
Si algún fusible se funde, desconecte el interrup-
tor de encendido y el interruptor del circuito en
cuestión. Instale un fusible nuevo del amperaje
correcto. Conecte los interruptores y vea si el
dispositivo eléctrico funciona. Si el fusible se
funde inmediatamente después, consulte con su
concesionario Yamaha.
SC000103
ATENCION:@ No emplee fusibles de amperaje más alto que
el recomendado. El cambio de un fusible por
otro de un amperaje inadecuado puede cau-
sar graves daños en el sistema eléctrico y pue-
de producir incluso un incendio. @
SAU00832

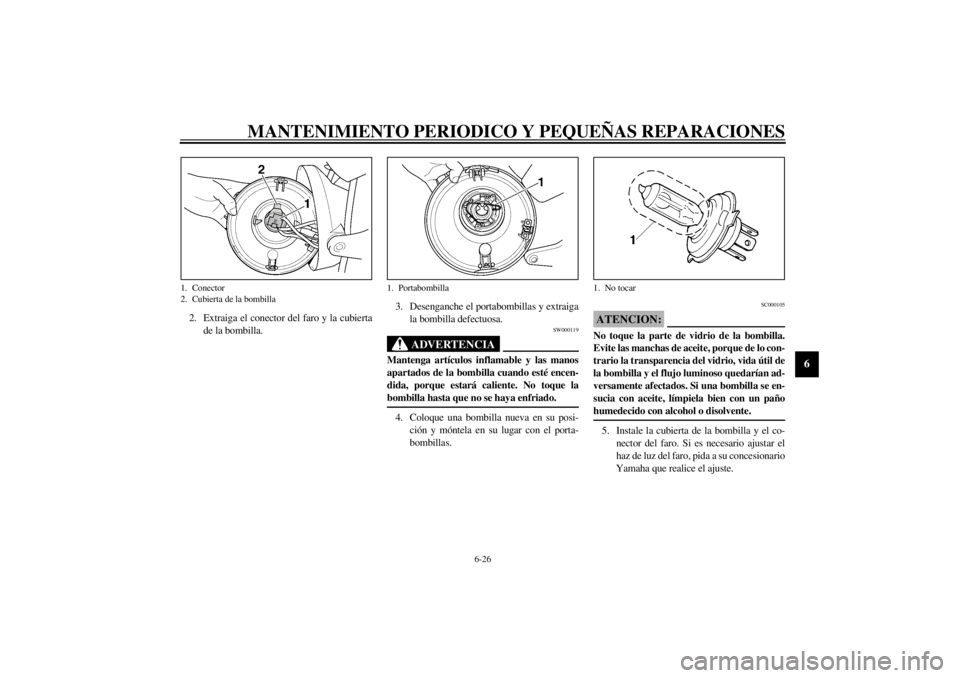

Reemplazo de la bombilla del faroEsta motocicleta está equipada con un faro de
bombilla de cuarzo. Si la bombilla del faro se
funde, reemplácela como sigue:
1. Extraiga los tornillos que retienen el con-
junto del faro.
1. Fusible principal
2. Fusible del sistema de señalización
3. Fusible del faro
4. Fusible del encendido
5. Fusible de repuesto (´ 3)
Fusibles especificados:
Fusible principal: 30 A
Fusible de encendido: 7,5 A
Fusible del sistema de
señalización: 15 A
Fusible del faro: 15 A
1. Tornillo (´ 2)

MANTENIMIENTO PERIODICO Y PEQUEÑAS REPARACIONES
6-26
6
2. Extraiga el conector del faro y la cubierta
de la bombilla.3. Desenganche el portabombillas y extraiga
la bombilla defectuosa.
SW000119
ADVERTENCIA
@ Mantenga artículos inflamable y las manos
apartados de la bombilla cuando esté encen-
dida, porque estará caliente. No toque la
bombilla hasta que no se haya enfriado. @4. Coloque una bombilla nueva en su posi-
ción y móntela en su lugar con el porta-
bombillas.
SC000105
ATENCION:@ No toque la parte de vidrio de la bombilla.
Evite las manchas de aceite, porque de lo con-
trario la transparencia del vidrio, vida útil de
la bombilla y el flujo luminoso quedarían ad-
versamente afectados. Si una bombilla se en-
sucia con aceite, límpiela bien con un paño
humedecido con alcohol o disolvente. @5. Instale la cubierta de la bombilla y el co-
nector del faro. Si es necesario ajustar el
haz de luz del faro, pida a su concesionario
Yamaha que realice el ajuste.
1. Conector
2. Cubierta de la bombilla
1. Portabombilla
1. No tocar

MANTENIMIENTO PERIODICO Y PEQUEÑAS REPARACIONES
6-27
6
SAU00856*

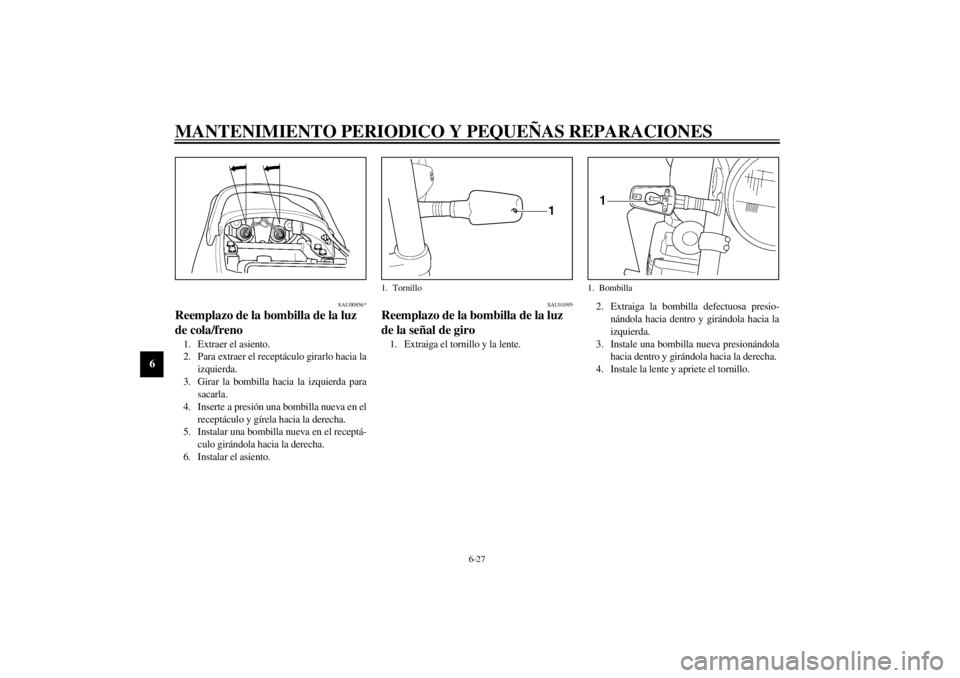

Reemplazo de la bombilla de la luz
de cola/freno1. Extraer el asiento.
2. Para extraer el receptáculo girarlo hacia la
izquierda.
3. Girar la bombilla hacia la izquierda para
sacarla.
4. Inserte a presión una bombilla nueva en el
receptáculo y gírela hacia la derecha.
5. Instalar una bombilla nueva en el receptá-
culo girándola hacia la derecha.
6. Instalar el asiento.
SAU01095
Reemplazo de la bombilla de la luz
de la señal de giro1. Extraiga el tornillo y la lente.2. Extraiga la bombilla defectuosa presio-
nándola hacia dentro y girándola hacia la
izquierda.
3. Instale una bombilla nueva presionándola
hacia dentro y girándola hacia la derecha.
4. Instale la lente y apriete el tornillo.1. Tornillo
1. Bombilla

MANTENIMIENTO PERIODICO Y PEQUEÑAS REPARACIONES
6-28
6
SAU00869

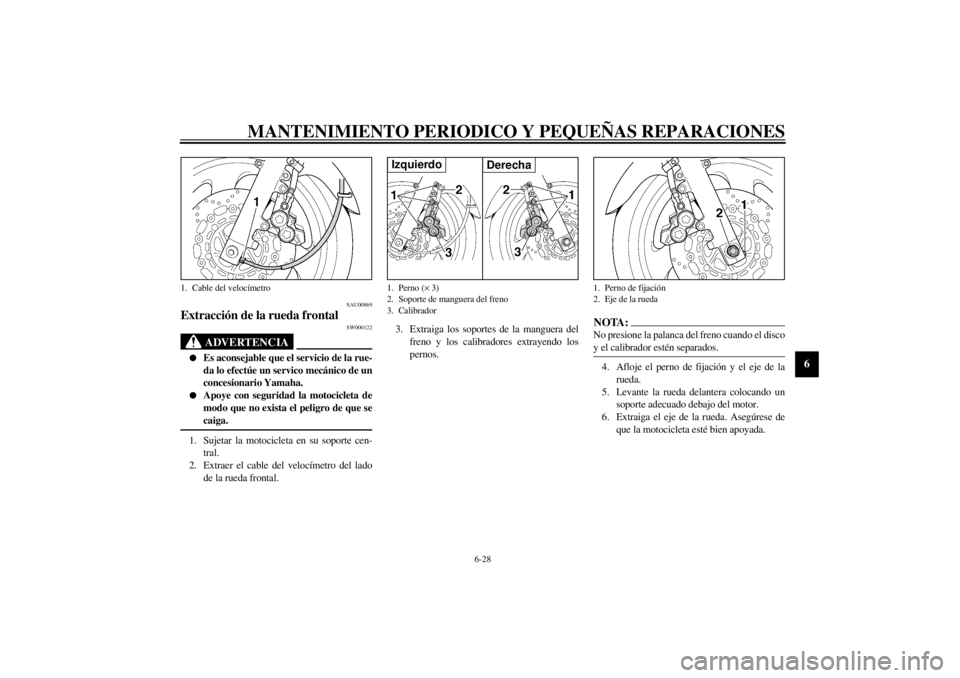

Extracción de la rueda frontal
SW000122
ADVERTENCIA
@ l
Es aconsejable que el servicio de la rue-
da lo efectúe un servico mecánico de un
concesionario Yamaha.
l
Apoye con seguridad la motocicleta de
modo que no exista el peligro de que se
caiga.
@1. Sujetar la motocicleta en su soporte cen-
tral.
2. Extraer el cable del velocímetro del lado
de la rueda frontal.3. Extraiga los soportes de la manguera del
freno y los calibradores extrayendo los
pernos.
NOTA:@ No presione la palanca del freno cuando el disco
y el calibrador estén separados. @4. Afloje el perno de fijación y el eje de la
rueda.
5. Levante la rueda delantera colocando un
soporte adecuado debajo del motor.
6. Extraiga el eje de la rueda. Asegúrese de
que la motocicleta esté bien apoyada.
1. Cable del velocímetro
1. Perno (´ 3)
2. Soporte de manguera del freno
3. CalibradorIzquierdo
Derecha
1. Perno de fijación
2. Eje de la rueda
