2000 BMW MOTORRAD R 1100 S Manual do condutor (in Portuguese)

2
23
Controle de segurança
1
MAX
2
MIN
BMW recommends Castrol

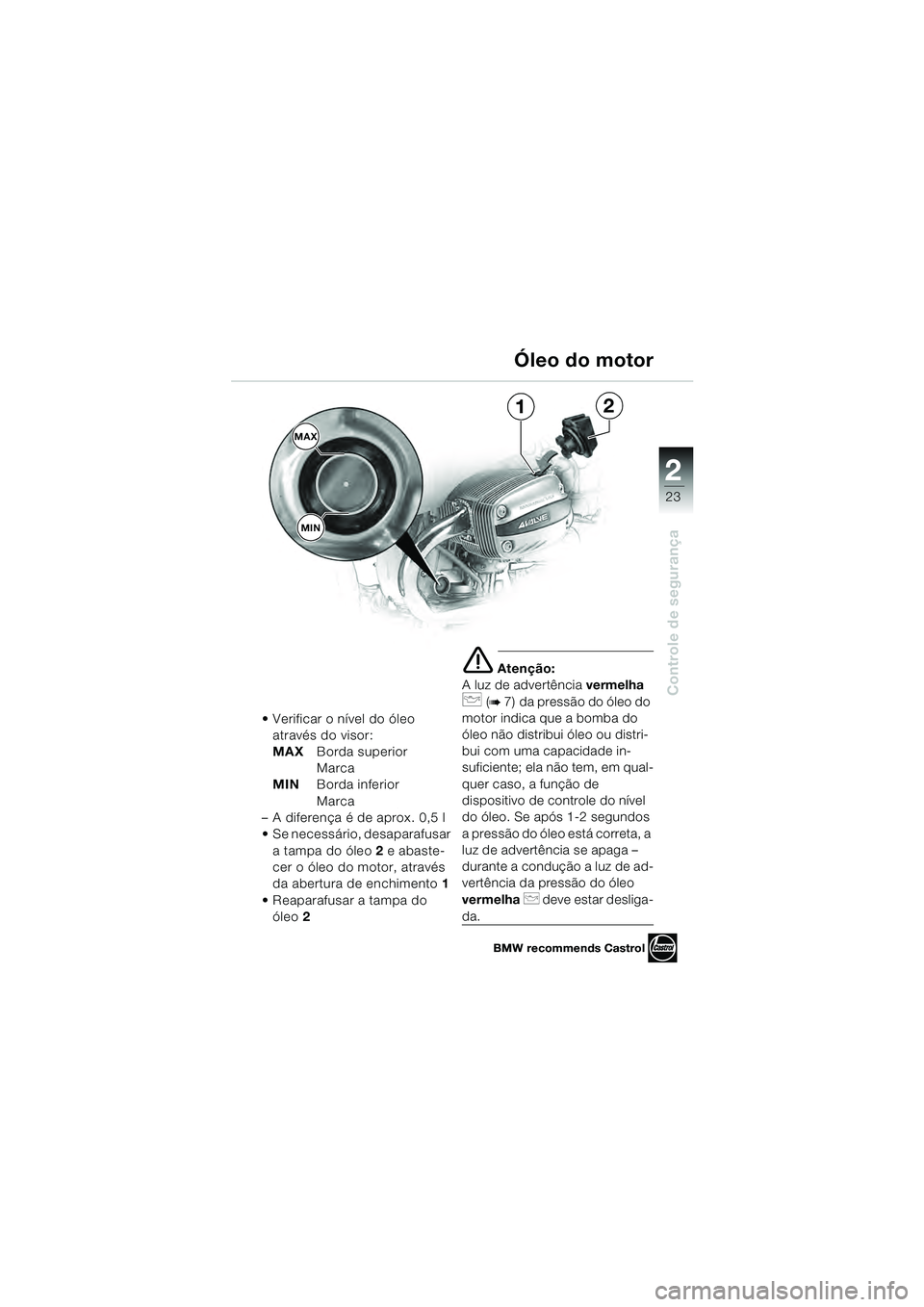

Verificar o nível do óleo através do visor:
MAX Borda superior
Marca
MIN Borda inferior
Marca
– A diferença é de aprox. 0,5 l
Se necessário, desaparafusar a tampa do óleo 2 e abaste-
cer o óleo do motor, através
da abertura de enchimento 1
Reaparafusar a tampa do óleo 2
e Atenção:
A luz de advertência vermelha
p (b 7) da pressão do óleo do
motor indica que a bomba do
óleo não distribui óleo ou distri-
bui com uma capacidade in-
suficiente; ela não tem, em qual-
quer caso, a função de
dispositivo de controle do nível
do óleo. Se após 1-2 segundos
a pressão do óleo está correta, a
luz de advertência se apaga –
durante a condução a luz de ad-
vertência da pressão do óleo
vermelha
p deve estar desliga-
da.
Óleo do motor
BMW recommends Castrol
10sbkb4.bk Seite 23 Dienstag, 29. Juni 2010 10:09 10

2
24
Controle de segurança
2

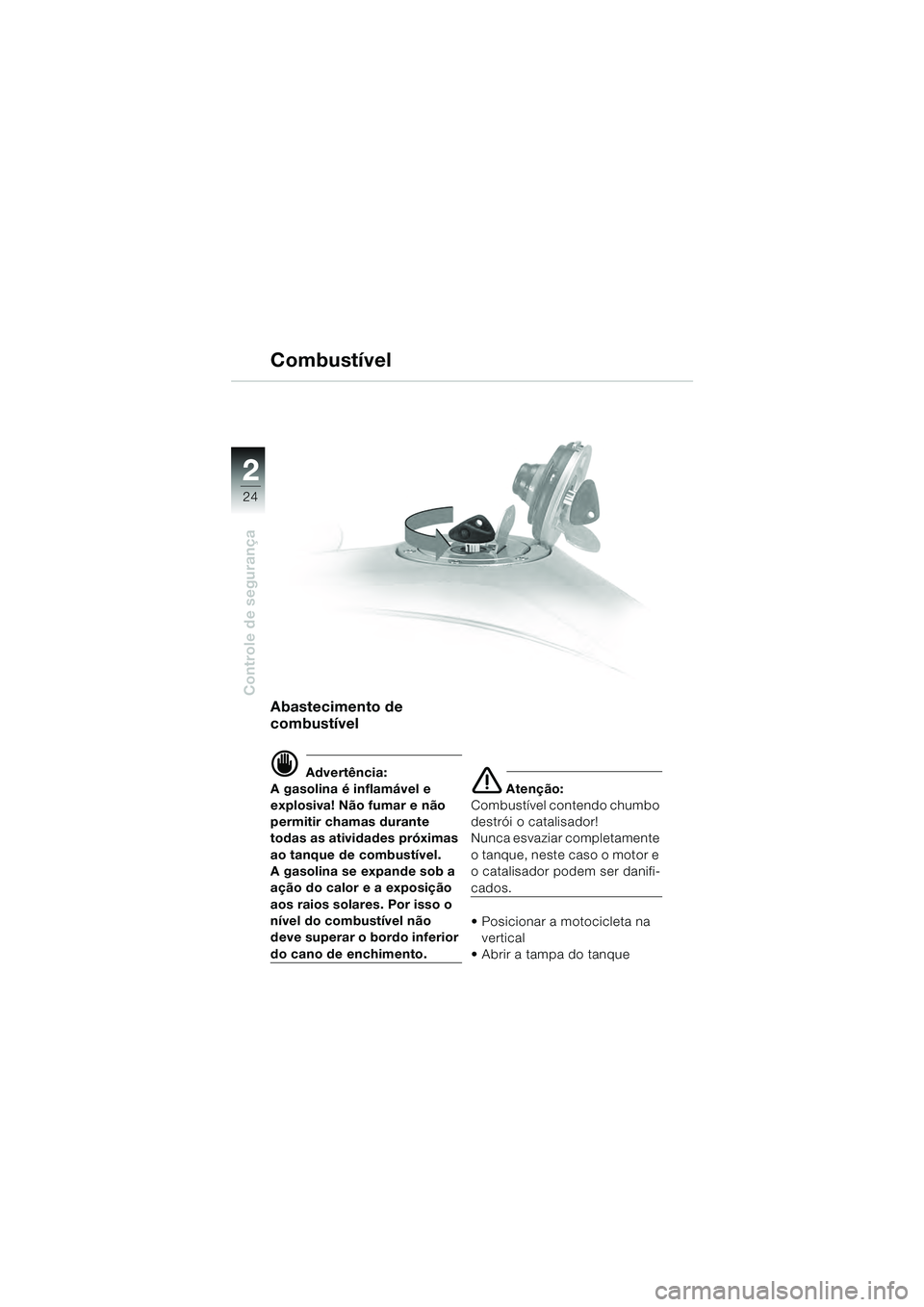

Abastecimento de
combustível
d Advertência:
A gasolina é inflamável e
explosiva! Não fumar e não
permitir chamas durante
todas as atividades próximas
ao tanque de combustível.
A gasolina se expande sob a
ação do calor e a exposição
aos raios solares. Por isso o
nível do combustível não
deve superar o bordo inferior
do cano de enchimento.
e Atenção:
Combustível contendo chumbo
destrói o catalisador!
Nunca esvaziar completamente
o tanque, neste caso o motor e
o catalisador podem ser danifi-
cados.
Posicionar a motocicleta na vertical
Abrir a tampa do tanque
Combustível
10sbkb4.bk Seite 24 Dienstag, 29. Juni 2010 10:09 10

2
25
Controle de segurança

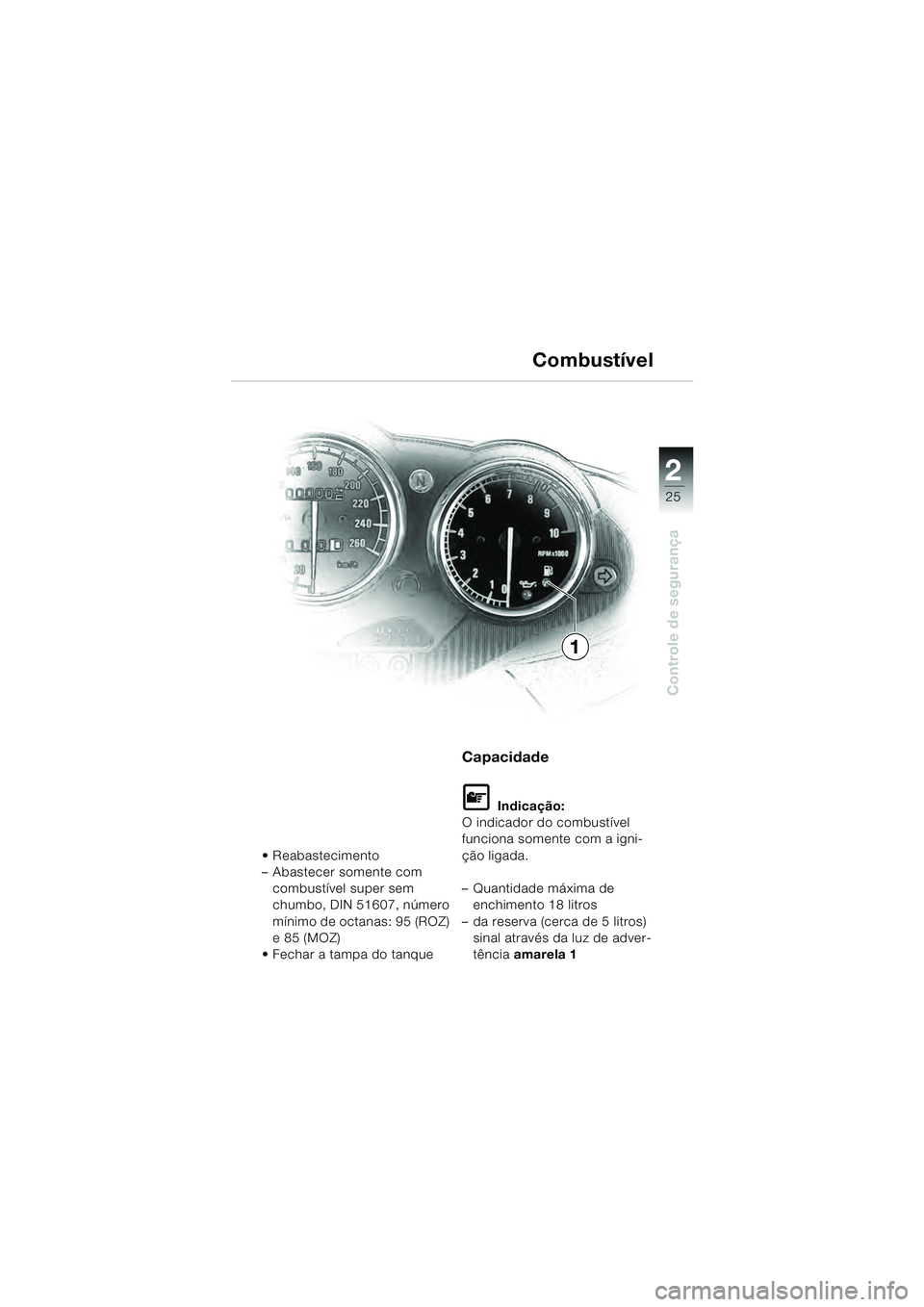

Reabastecimento
– Abastecer somente com combustível super sem
chumbo, DIN 51607, número
mínimo de octanas: 95 (ROZ)
e 85 (MOZ)
Fechar a tampa do tanque
Capacidade
L Indicação:
O indicador do combustível
funciona somente com a igni-
ção ligada.
– Quantidade máxima de enchimento 18 litros
– da reserva (cerca de 5 litros) sinal através da luz de adver-
tência amarela 1
Combustível
1
10sbkb4.bk Seite 25 Dienstag, 29. Juni 2010 10:09 10

2
26
Controle de segurança
2

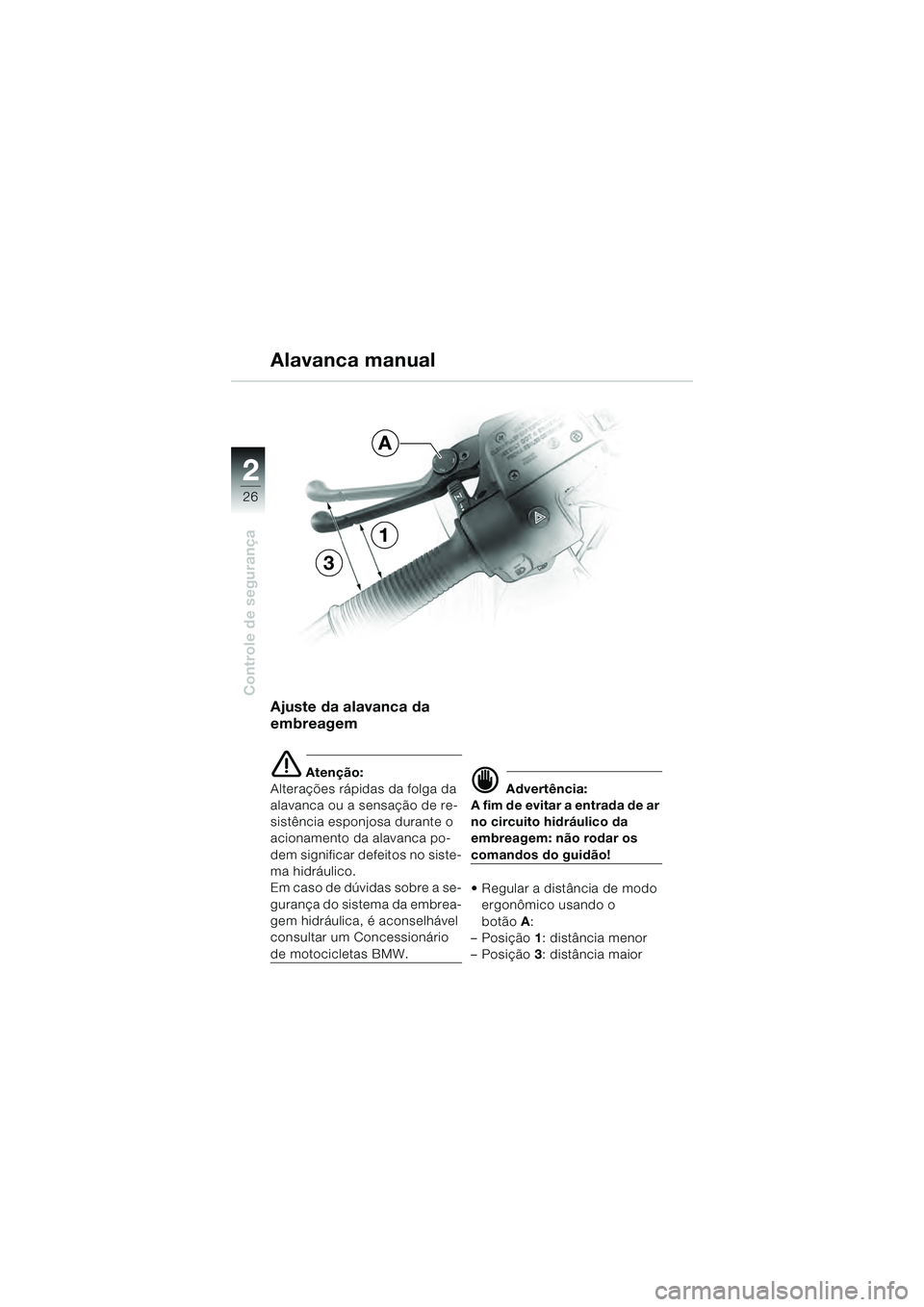

Alavanca manual
Ajuste da alavanca da
embreagem
e Atenção:
Alterações rápidas da folga da
alavanca ou a sensação de re-
sistência esponjosa durante o
acionamento da alavanca po-
dem significar defeitos no siste-
ma hidráulico.
Em caso de dúvidas sobre a se-
gurança do sistema da embrea-
gem hidráulica, é aconselhável
consultar um Concessionário
de motocicletas BMW.
d Advertência:
A fim de evitar a entrada de ar
no circuito hidráulico da
embreagem: não rodar os
comandos do guidão!
Regular a distância de modo ergonômico usando o
botão A:
– Posição 1: distância menor
– Posição 3: distância maior
1
3
A
10sbkb4.bk Seite 26 Dienstag, 29. Juni 2010 10:09 10

2
27
Controle de segurança

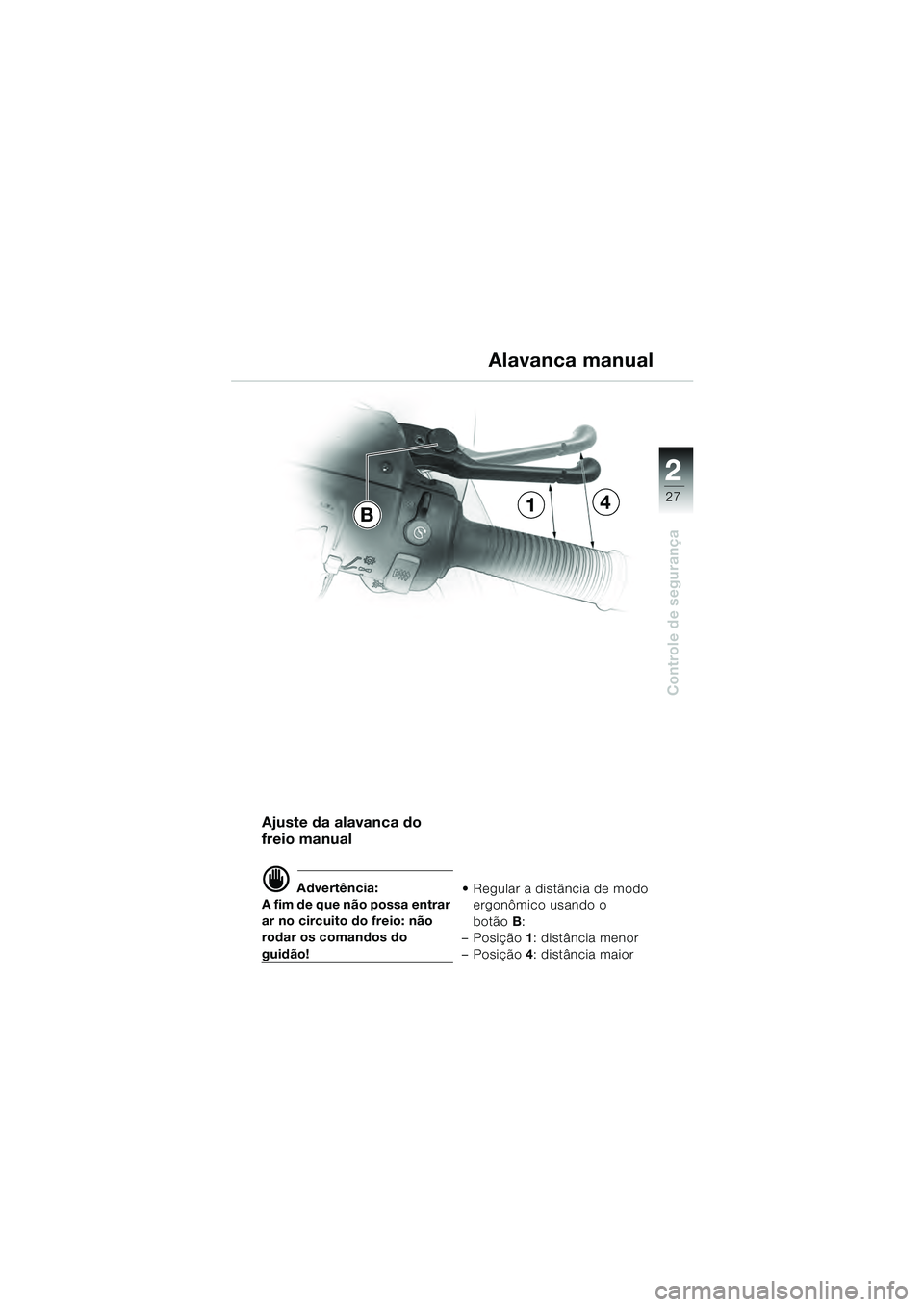

Ajuste da alavanca do
freio manual
d Advertência:
A fim de que não possa entrar
ar no circuito do freio: não
rodar os comandos do
guidão! Regular a distância de modo
ergonômico usando o
botão B:
– Posição 1: distância menor
– Posição 4: distância maior
Alavanca manual
14B
10sbkb4.bk Seite 27 Dienstag, 29. Juni 2010 10:09 10

2
28
Controle de segurança
2
Sistema dos freios - Aspectos gerais
Serviços no sistema dos
freios
d Advertência:
Para garantir a segurança do
sistema dos freios, todos os
serviços no sistema devem
ser feitos em uma oficina es-
pecializada, de preferência
em um Concessionário de
motocicletas BMW!
Controle do sistema dos
freios
d Advertência:
Variações improvisas da folga
ou uma resistência elástica
na alavanca do freio são cau-
sadas por anomalias no siste-
ma dos freios.
Portanto, antes de cada via-
gem, verificar a pressão da
alavanca manual e do pedal
do freio e o funcionamento do
sistema dos freios!
Não viajar se existem dúvidas
sobre o funcionamento do
sistema dos freios!
Dirigir-se o mais rápido pos-
sível a uma oficina especi-
alizada, de preferência a um
Concessionário de moto-
cicletas BMW.
10sbkb4.bk Seite 28 Dienstag, 29. Juni 2010 10:09 10

2
29
Controle de segurança
Sistema dos freios - Aspectos gerais
d Advertência:
Antes que as pastilhas do
freio atinjam a espessura
mínima, convém substituí-las
em uma oficina especializa-
da, de preferência em um
Concessionário de moto-
cicletas BMW!
Controle das pastilhas dos
freios
O desgaste das pastilhas dos
freios depende do estilo de
condução pessoal.
A fim de garantir a segurança
operacional do sistema de
freios: não superar a espessura
mínima das pastilhas (Manual
de Manutenção
b capítulo 2)!
10sbkb4.bk Seite 29 Dienstag, 29. Juni 2010 10:09 10

2
30
Controle de segurança
2
Sistema dos freios - sem BMW Integral ABS
Controle do nível do fluido
dos freios
O nível do fluido para freios cai
no reservatório em virtude do
desgaste normal das pastilhas
dos freios.
d Advertência:
Se o fluido dos freios nos re-
servatórios de compensação
do freio dianteiro e traseiro
descer abaixo da marcação
MIN (
b 31-32), é necessário
mandar controlar o sistema
dos freios em uma oficina
especializada, ou, de prefe-
rência, em um Concessioná-
rio de motocicletas BMW!
Troca do fluido dos freios
d Advertência:
O fluido dos freios está
exposto a elevadas solicita-
ções térmicas e absorve umi-
dade do ar do ambiente.
Por isso, o fluido dos freios
deve ser substituído regular-
mente (Manual de Manuten-
ção
b capítulo 1), em uma
oficina especializada ou,
melhor, em um Conces-
sionário de motocicletas
BMW.
10sbkb4.bk Seite 30 Dienstag, 29. Juni 2010 10:09 10
