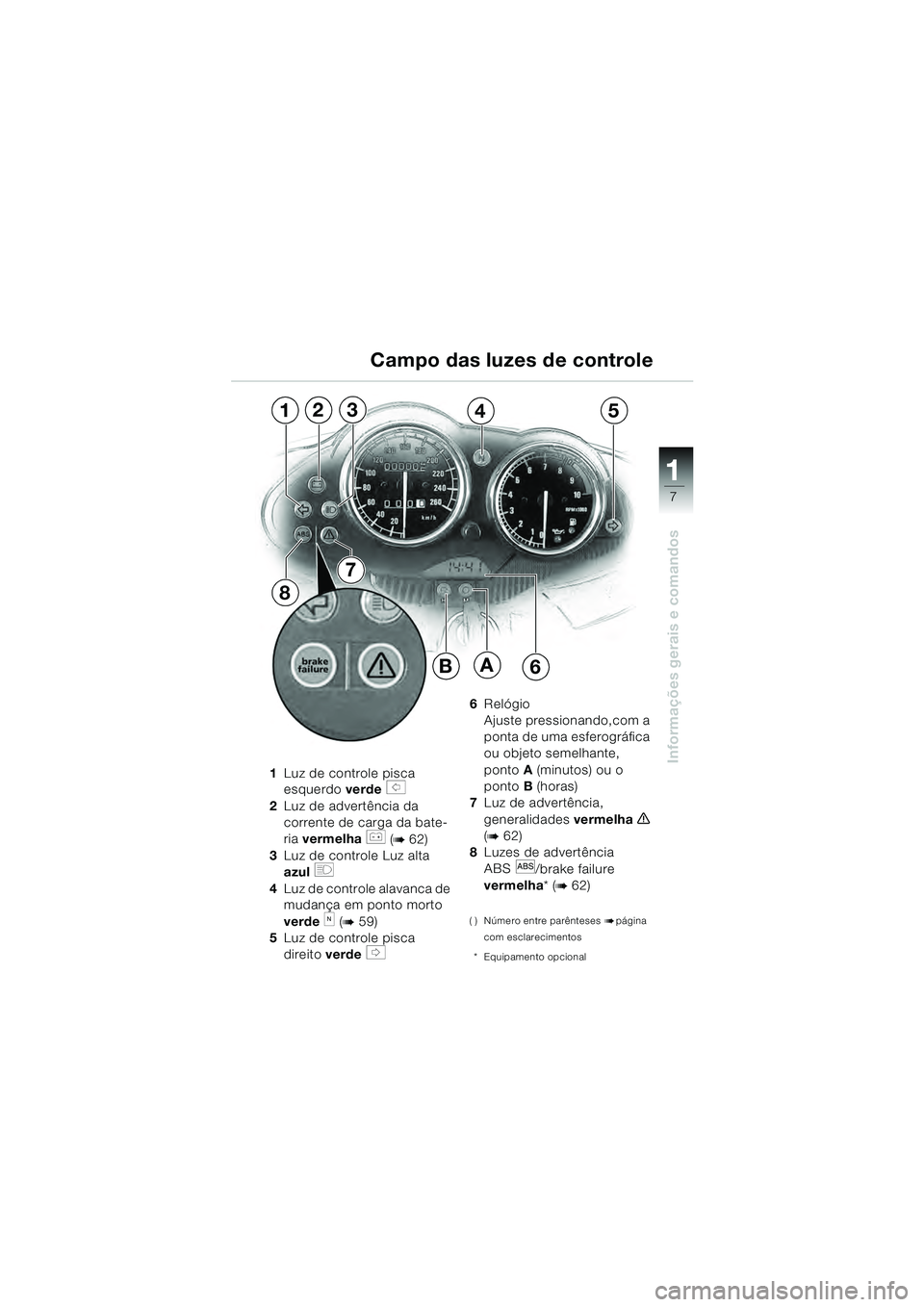

Informações gerais e comandos1Luz de controle pisca
esquerdo verde
s
2 Luz de advertência da
corrente de carga da bate-
ria vermelha
r (b 62)
3 Luz de controle Luz alta
azul
q
4Luz de controle alavanca de
mudança em ponto morto
verde
k (b 59)
5 Luz de controle pisca
direito verde
t

6 Relógio
Ajuste pressionando,com a
ponta de uma esferográfica
ou objeto semelhante,
ponto A(minutos) ou o
ponto B (horas)
7 Luz de advertência,
generalidades vermelha
e
(
b 62)
8 Luzes de advertência
ABS
l/brake failure
vermelha * (
b 62)
( ) Número entre parênteses bpágina
com esclarecimentos
* Equipamento opcional
Campo das luzes de controle
7
12354
8
B6A
10sbkb4.bk Seite 7 Dienstag, 29. Juni 2010 10:09 10

11
8
Informações gerais e comandos

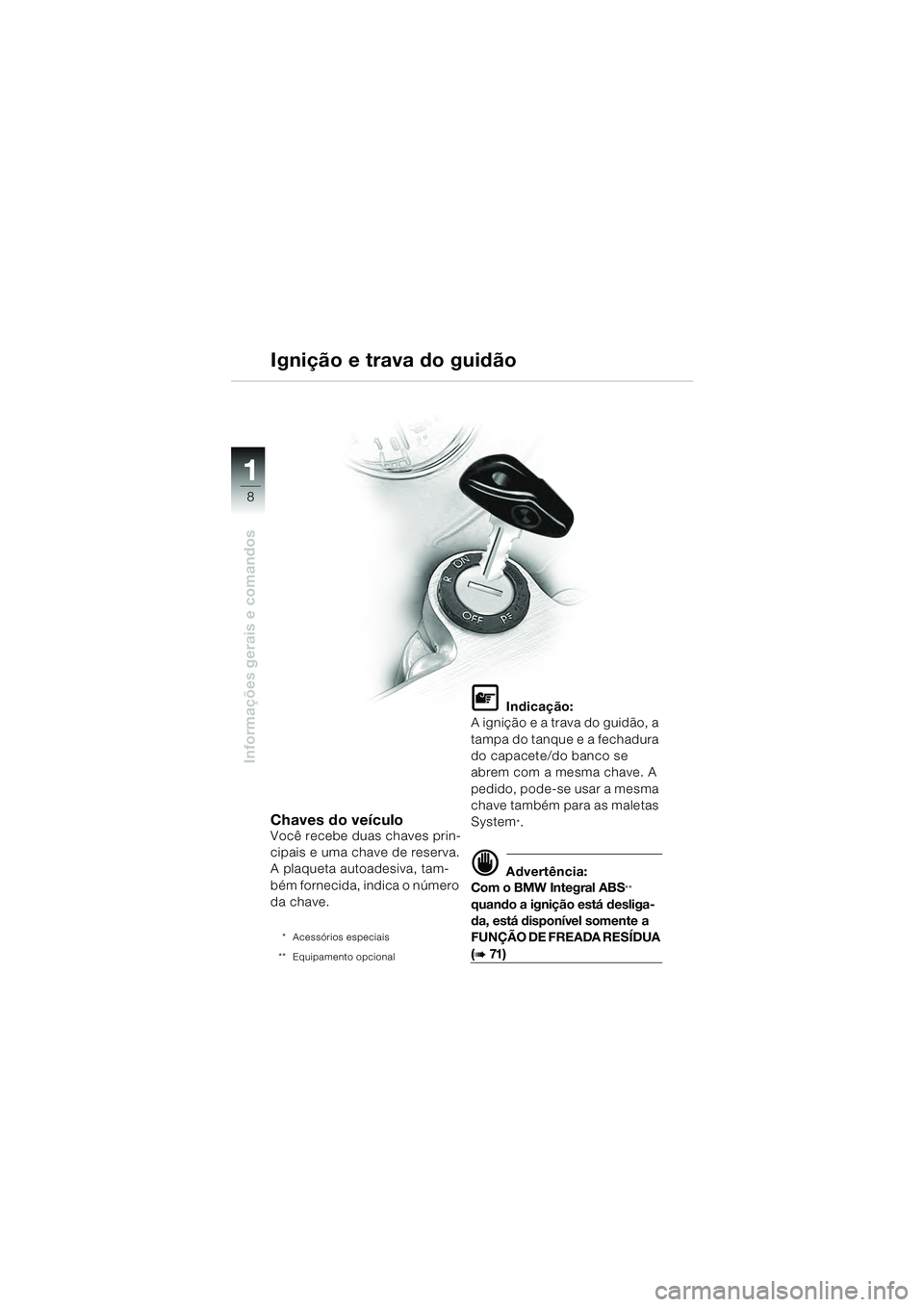

Chaves do veículoVocê recebe duas chaves prin-
cipais e uma chave de reserva.
A plaqueta autoadesiva, tam-
bém fornecida, indica o número
da chave.
* Acessórios especiais
** Equipamento opcional
L Indicação:
A ignição e a trava do guidão, a
tampa do tanque e a fechadura
do capacete/do banco se
abrem com a mesma chave. A
pedido, pode-se usar a mesma
chave também para as maletas
System
*.
d Advertência:
Com o BMW Integral ABS
**
quando a ignição está desliga-
da, está disponível somente a
FUNÇÃO DE FREADA RESÍDUA
(b 71 )
Ignição e trava do guidão
10sbkb4.bk Seite 8 Dienstag, 29. Juni 2010 10:09 10

11
9
Informações gerais e comandos
Ignição e trava do guidão

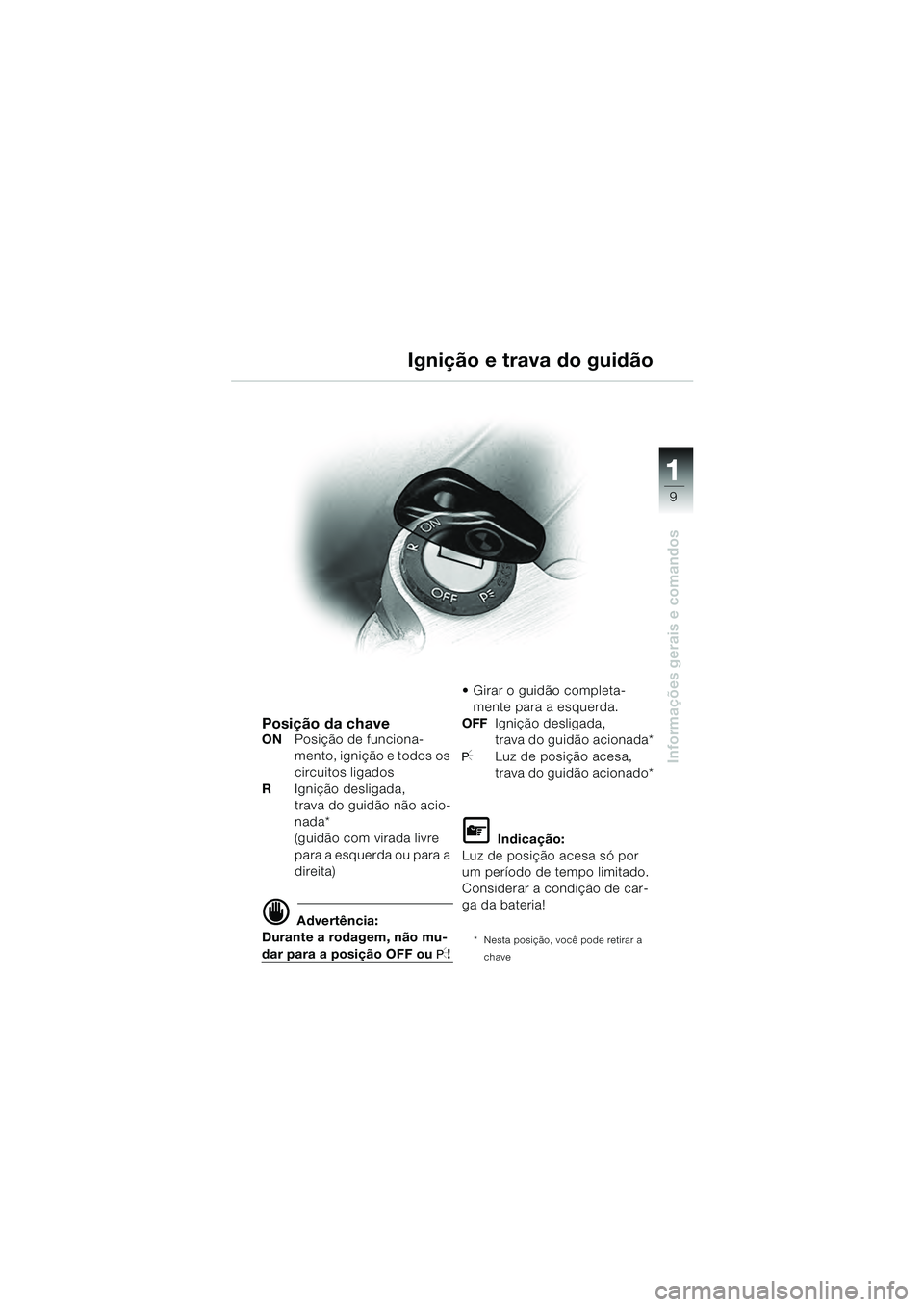

Posição da chaveONPosição de funciona-
mento, ignição e todos os
circuitos ligados
R Ignição desligada,
trava do guidão não acio-
nada*
(guidão com virada livre
para a esquerda ou para a
direita)
d Advertência:
Durante a rodagem, não mu-
dar para a posição OFF ou I! Girar o guidão completa-
mente para a esquerda.
OFF Ignição desligada,
trava do guidão acionada*
ILuz de posição acesa,
trava do guidão acionado*
L Indicação:
Luz de posição acesa só por
um período de tempo limitado.
Considerar a condição de car-
ga da bateria!
* Nesta posição, você pode retirar a
chave
10sbkb4.bk Seite 9 Dienstag, 29. Juni 2010 10:09 10

11
10
Informações gerais e comandos
23
4
5
1
d Advertência:
A fim de evitar a entrada de
ar no circuito hidráulico da
embreagem: não rodar os
comandos do guidão!

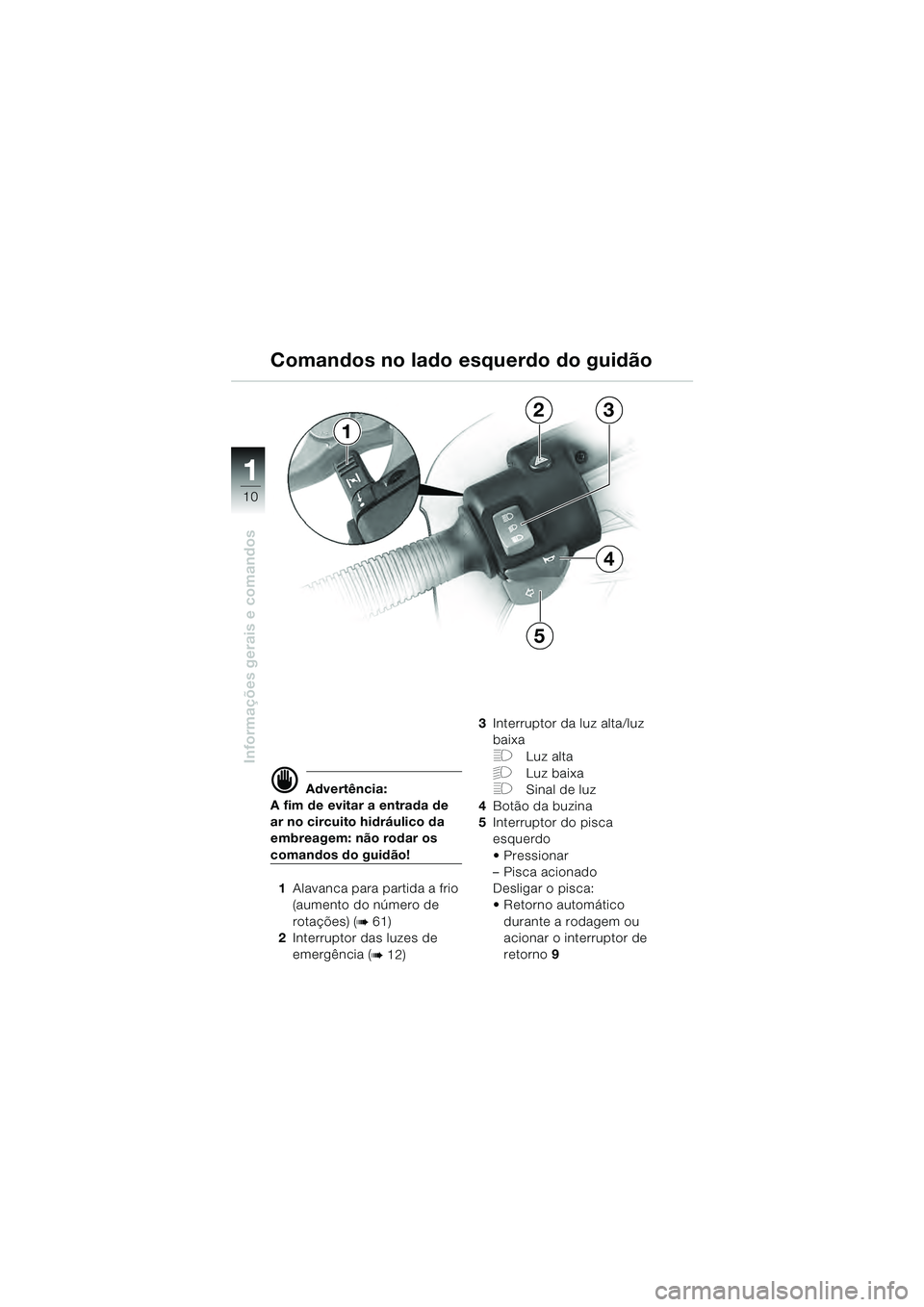

1 Alavanca para partida a frio
(aumento do número de
rotações) (
b 61)
2 Interruptor das luzes de
emergência (
b 12) 3
Interruptor da luz alta/luz
baixa
FLuz alta
GLuz baixa
FSinal de luz
4 Botão da buzina
5 Interruptor do pisca
esquerdo
Pressionar
– Pisca acionado
Desligar o pisca:
Retorno automático
durante a rodagem ou
acionar o interruptor de
retorno 9
Comandos no lado esquerdo do guidão
10sbkb4.bk Seite 10 Dienstag, 29. Juni 2010 10:09 10

11
11
Informações gerais e comandos
d Advertência:
A fim de que não possa entrar
ar no circuito do freio: não
rodar os comandos do
guidão!

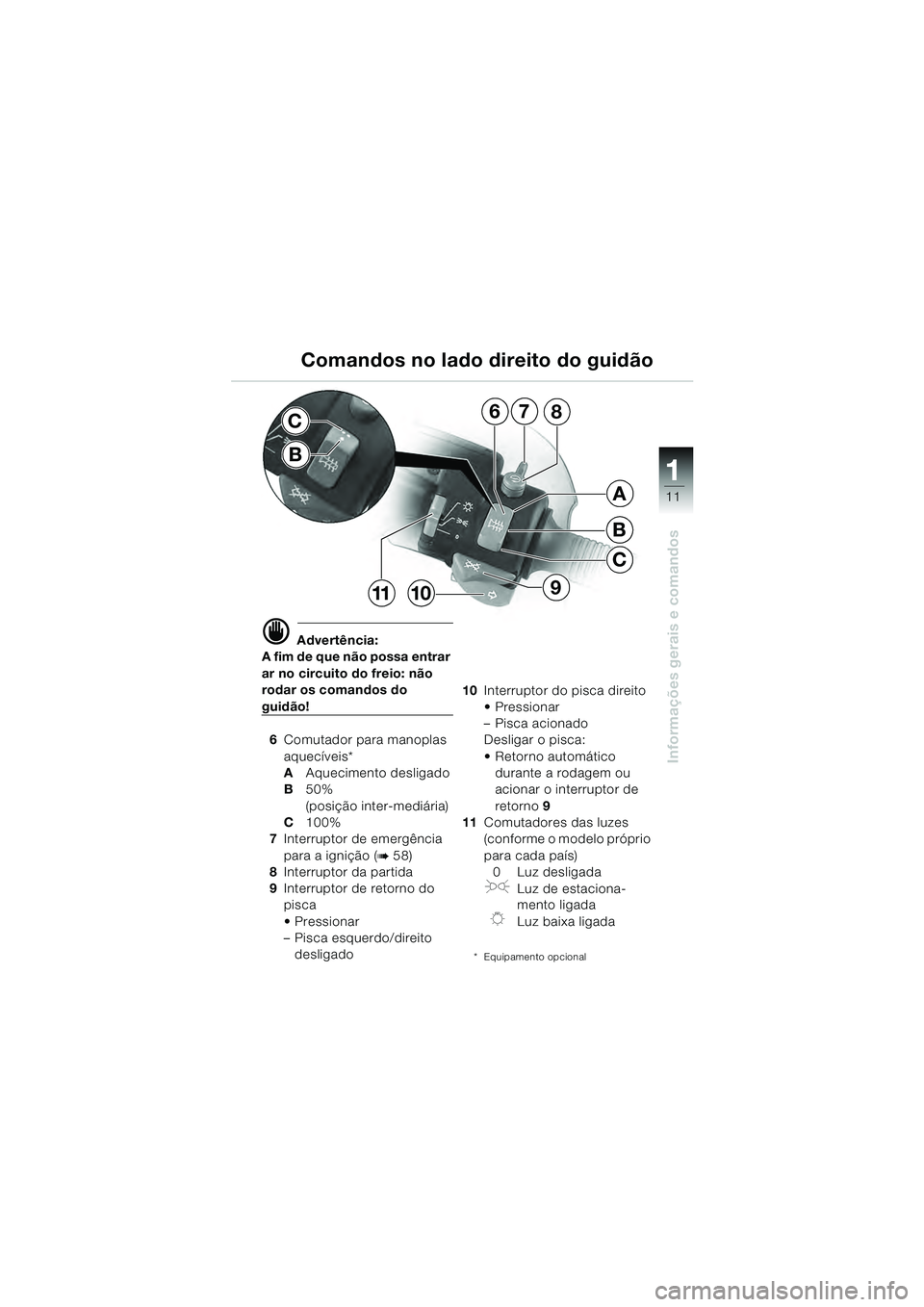

6 Comutador para manoplas
aquecíveis*
A Aquecimento desligado
B 50%
(posição inter-mediária)
C 100%
7 Interruptor de emergência
para a ignição (
b 58)
8 Interruptor da partida
9 Interruptor de retorno do
pisca
Pressionar
– Pisca esquerdo/direito
desligado 10
Interruptor do pisca direito
Pressionar
– Pisca acionado
Desligar o pisca:

durante a rodagem ou
acionar o interruptor de
retorno 9
11 Comutadores das luzes
(conforme o modelo próprio
para cada país)
0Luz desligada
JLuz de estaciona-
mento ligada

KLuz baixa ligada
* Equipamento opcional
Comandos no lado direito do guidão
7
B
C
A
68
91011
C
B
10sbkb4.bk Seite 11 Dienstag, 29. Juni 2010 10:09 10

11
12
Informações gerais e comandos
1

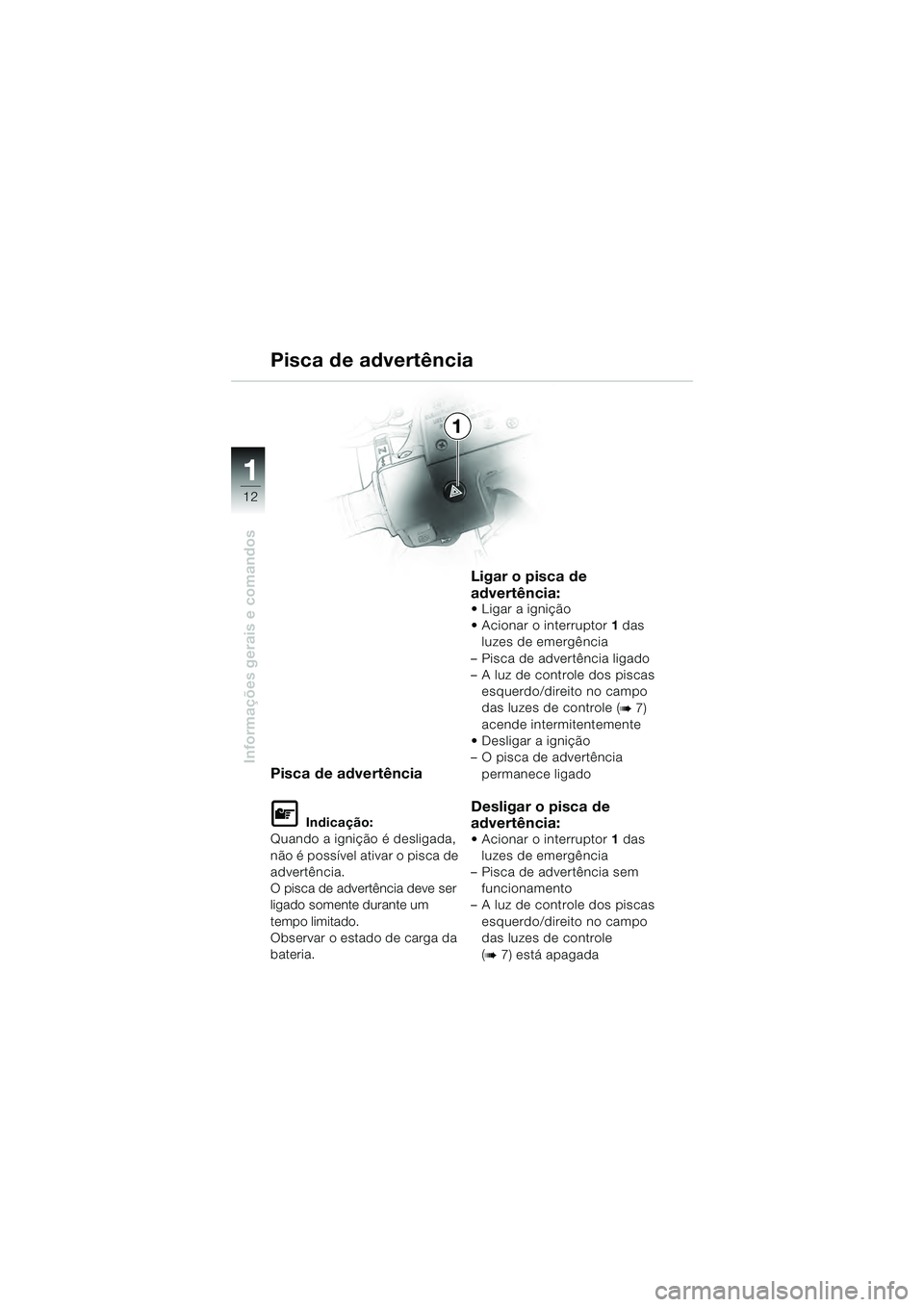

Pisca de advertência
L Indicação:
Quando a ignição é desligada,
não é possível ativar o pisca de
advertência.
O pisca de advertência deve ser
ligado somente durante um
tempo limitado.
Observar o estado de carga da
bateria.
Ligar o pisca de
advertência:
Ligar a ignição
Acionar o interruptor 1 das
luzes de emergência
– Pisca de advertência ligado
– A luz de controle dos piscas esquerdo/direito no campo
das luzes de controle (
b 7)
acende intermitentemente
Desligar a ignição
– O pisca de advertência permanece ligado
Desligar o pisca de
advertência:
Acionar o interruptor 1 das
luzes de emergência
– Pisca de advertência sem
funcionamento
– A luz de controle dos piscas
esquerdo/direito no campo
das luzes de controle
(
b 7) está apagada
Pisca de advertência
10sbkb4.bk Seite 12 Dienstag, 29. Juni 2010 10:09 10

11
13
Informações gerais e comandos
2
3
14
1

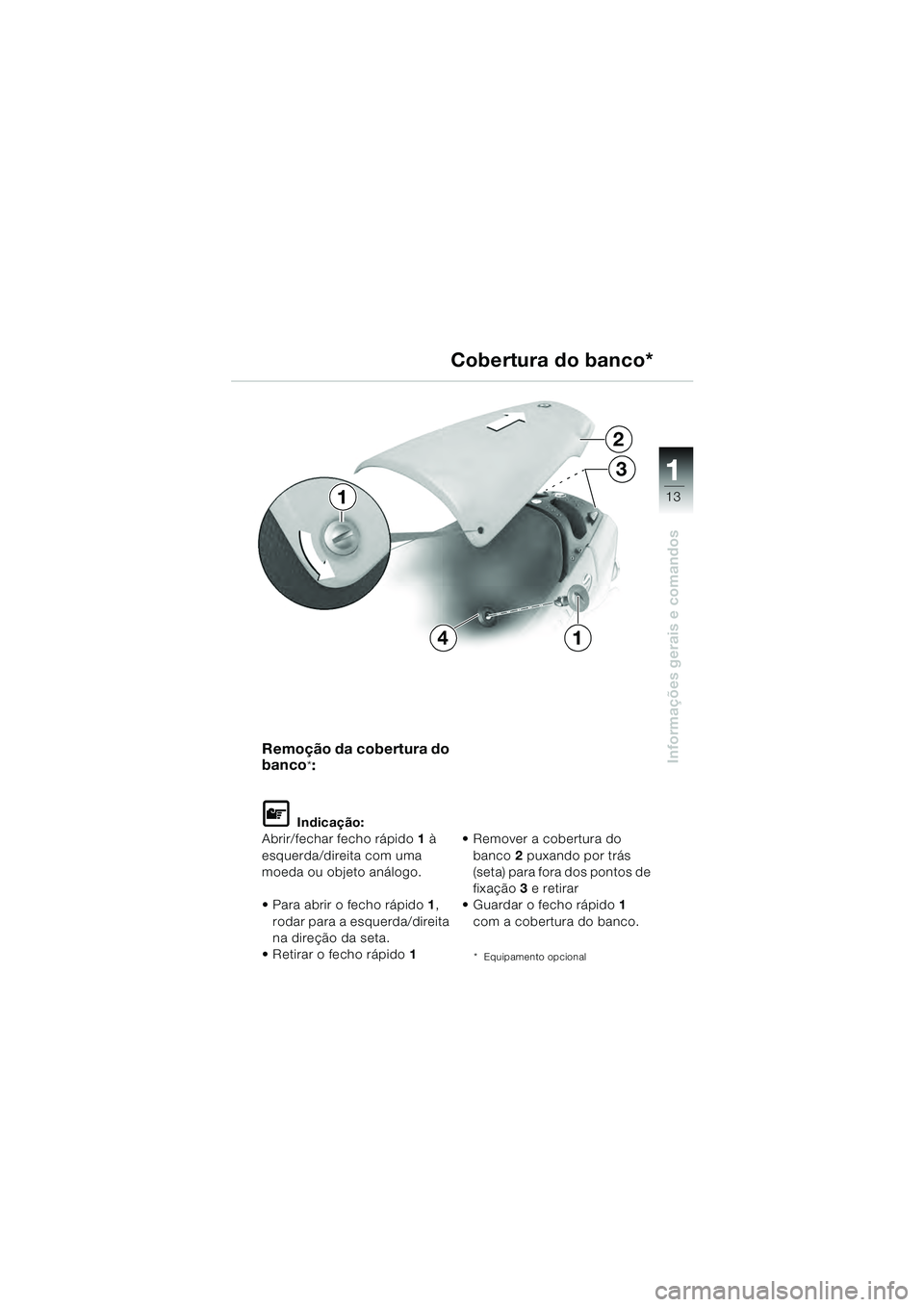

Remoção da cobertura do
banco
*:
L Indicação:
Abrir/fechar fecho rápido 1 à
esquerda/direita com uma
moeda ou objeto análogo.
Para abrir o fecho rápido 1,
rodar para a esquerda/direita
na direção da seta.
Retirar o fecho rápido 1 Remover a cobertura do
banco 2 puxando por trás
(seta) para fora dos pontos de
fixação 3 e retirar
Guardar o fecho rápido 1
com a cobertura do banco.
* Equipamento opcional
Cobertura do banco*
10sbkb4.bk Seite 13 Dienstag, 29. Juni 2010 10:09 10

11
14
Informações gerais e comandos

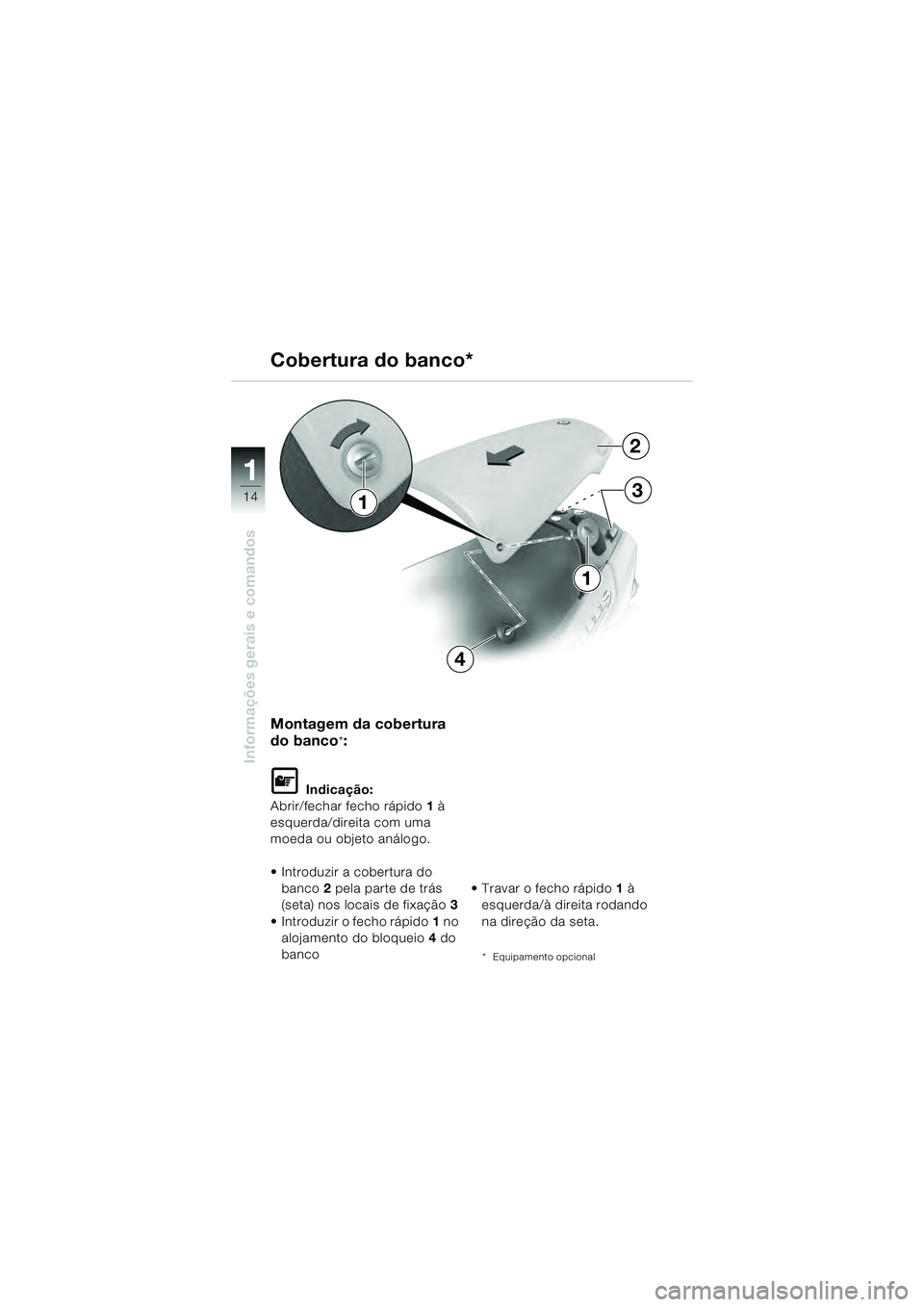

Montagem da cobertura
do banco
*:
L Indicação:
Abrir/fechar fecho rápido 1 à
esquerda/direita com uma
moeda ou objeto análogo.
Introduzir a cobertura do
banco 2 pela parte de trás
(seta) nos locais de fixação 3
Introduzir o fecho rápido 1 no
alojamento do bloqueio 4 do
banco Travar o fecho rápido
1 à
esquerda/à direita rodando
na direção da seta.
* Equipamento opcional
Cobertura do banco*
2
3
4
1
1
